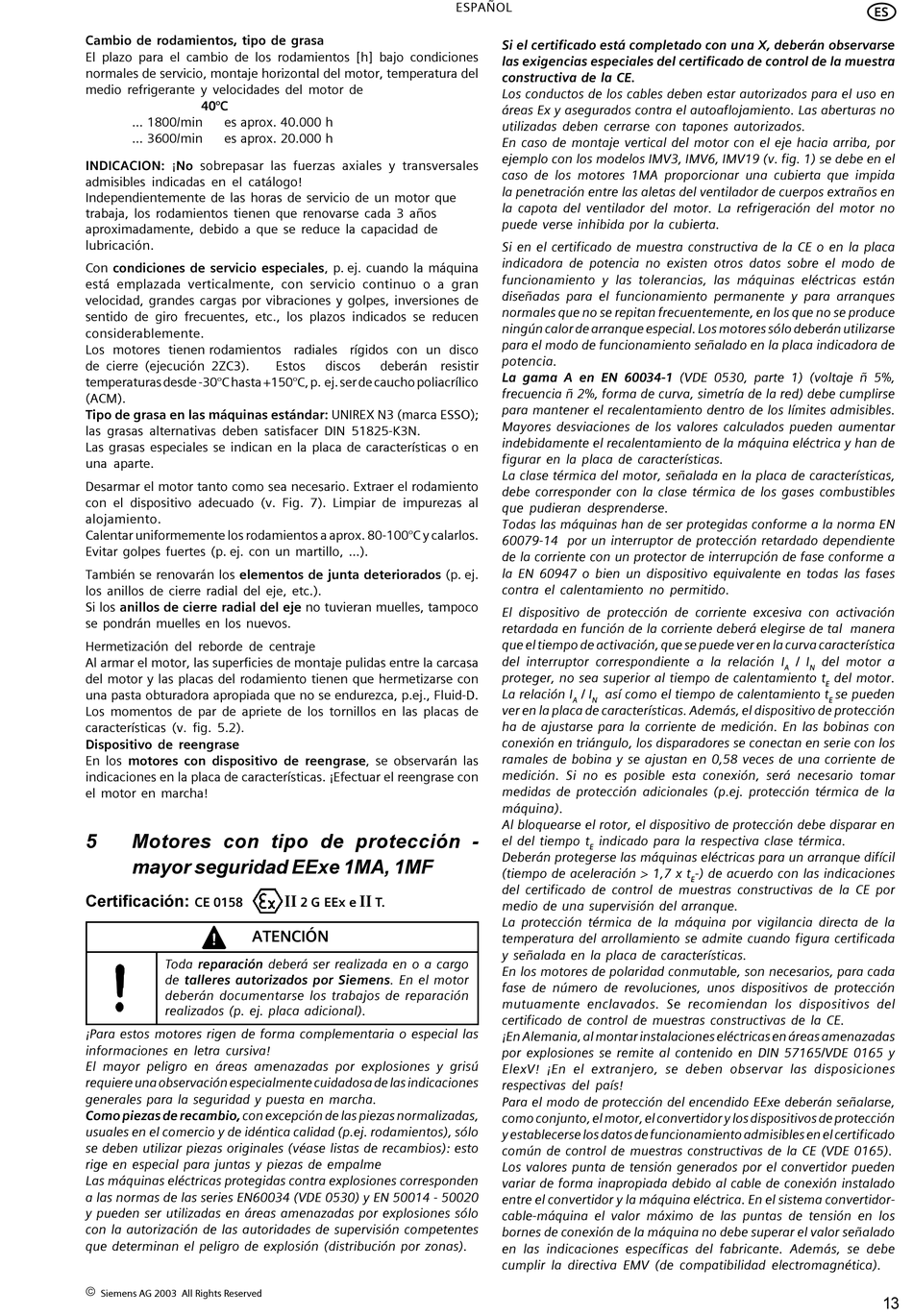

5 Motores con tipo de protección -
mayor seguridad EExe 1MA, 1MF
Certificación:
Toda reparación deberá ser realizada en o a cargo
de talleres autorizados por Siemens. En el motor
deberán documentarse los trabajos de reparación
realizados (p. ej. placa adicional).
¡Para estos motores rigen de forma complementaria o especial las
informaciones en letra cursiva!
El mayor peligro en áreas amenazadas por explosiones y grisú
requiere una observación especialmente cuidadosa de las indicaciones
generales para la seguridad y puesta en marcha.
Como piezas de recambio, con excepción de las piezas normalizadas,
usuales en el comercio y de idéntica calidad (p.ej. rodamientos), sólo
se deben utilizar piezas originales (véase listas de recambios): esto
rige en especial para juntas y piezas de empalme
Las máquinas eléctricas protegidas contra explosiones corresponden
a las normas de las series EN60034 (VDE 0530) y EN 50014 - 50020
y pueden ser utilizadas en áreas amenazadas por explosiones sólo
con la autorización de las autoridades de supervisión competentes
que determinan el peligro de explosión (distribución por zonas).
ã
Siemens AG 2003 All Rights Reserved
II II
Si el certificado está completado con una X, deberán observarse
las exigencias especiales del certificado de control de la muestra
constructiva de la CE.
Los conductos de los cables deben estar autorizados para el uso en
áreas Ex y asegurados contra el autoaflojamiento. Las aberturas no
utilizadas deben cerrarse con tapones autorizados.
En caso de montaje vertical del motor con el eje hacia arriba, por
ejemplo con los modelos IMV3, IMV6, IMV19 (v. fig. 1) se debe en el
caso de los motores 1MA proporcionar una cubierta que impida
la penetración entre las aletas del ventilador de cuerpos extraños en
la capota del ventilador del motor. La refrigeración del motor no
puede verse inhibida por la cubierta.
Si en el certificado de muestra constructiva de la CE o en la placa
indicadora de potencia no existen otros datos sobre el modo de
funcionamiento y las tolerancias, las máquinas eléctricas están
diseñadas para el funcionamiento permanente y para arranques
normales que no se repitan frecuentemente, en los que no se produce
ningún calor de arranque especial. Los motores sólo deberán utilizarse
para el modo de funcionamiento señalado en la placa indicadora de
potencia.
La gama A en EN 60034-1 (VDE 0530, parte 1) (voltaje ñ 5%,
frecuencia ñ 2%, forma de curva, simetría de la red) debe cumplirse
para mantener el recalentamiento dentro de los límites admisibles.
Mayores desviaciones de los valores calculados pueden aumentar
indebidamente el recalentamiento de la máquina eléctrica y han de
figurar en la placa de características.
La clase térmica del motor, señalada en la placa de características,
debe corresponder con la clase térmica de los gases combustibles
que pudieran desprenderse.
Todas las máquinas han de ser protegidas conforme a la norma EN
60079-14 por un interruptor de protección retardado dependiente
de la corriente con un protector de interrupción de fase conforme a
la EN 60947 o bien un dispositivo equivalente en todas las fases
contra el calentamiento no permitido.
El dispositivo de protección de corriente excesiva con activación
retardada en función de la corriente deberá elegirse de tal manera
que el tiempo de activación, que se puede ver en la curva característica
del interruptor correspondiente a la relación I
proteger, no sea superior al tiempo de calentamiento t
La relación I / I así como el tiempo de calentamiento t
A N
ver en la placa de características. Además, el dispositivo de protección
ha de ajustarse para la corriente de medición. En las bobinas con
conexión en triángulo, los disparadores se conectan en serie con los
ramales de bobina y se ajustan en 0,58 veces de una corriente de
medición. Si no es posible esta conexión, será necesario tomar
medidas de protección adicionales (p.ej. protección térmica de la
máquina).
Al bloquearse el rotor, el dispositivo de protección debe disparar en
el del tiempo t indicado para la respectiva clase térmica.
E
Deberán protegerse las máquinas eléctricas para un arranque difícil
(tiempo de aceleración > 1,7 x t
del certificado de control de muestras constructivas de la CE por
medio de una supervisión del arranque.
La protección térmica de la máquina por vigilancia directa de la
temperatura del arrollamiento se admite cuando figura certificada
y señalada en la placa de características.
En los motores de polaridad conmutable, son necesarios, para cada
fase de número de revoluciones, unos dispositivos de protección
mutuamente enclavados. Se recomiendan los dispositivos del
certificado de control de muestras constructivas de la CE.
¡En Alemania, al montar instalaciones eléctricas en áreas amenazadas
por explosiones se remite al contenido en DIN 57165/VDE 0165 y
ElexV! ¡En el extranjero, se deben observar las disposiciones
respectivas del país!
Para el modo de protección del encendido EExe deberán señalarse,
como conjunto, el motor, el convertidor y los dispositivos de protección
y establecerse los datos de funcionamiento admisibles en el certificado
común de control de muestras constructivas de la CE (VDE 0165).
Los valores punta de tensión generados por el convertidor pueden
variar de forma inapropiada debido al cable de conexión instalado
entre el convertidor y la máquina eléctrica. En el sistema convertidor-
cable-máquina el valor máximo de las puntas de tensión en los
bornes de conexión de la máquina no debe superar el valor señalado
en las indicaciones específicas del fabricante. Además, se debe
cumplir la directiva EMV (de compatibilidad electromagnética).
/ I del motor a
A N
del motor.
E
se pueden
E
-) de acuerdo con las indicaciones
E
