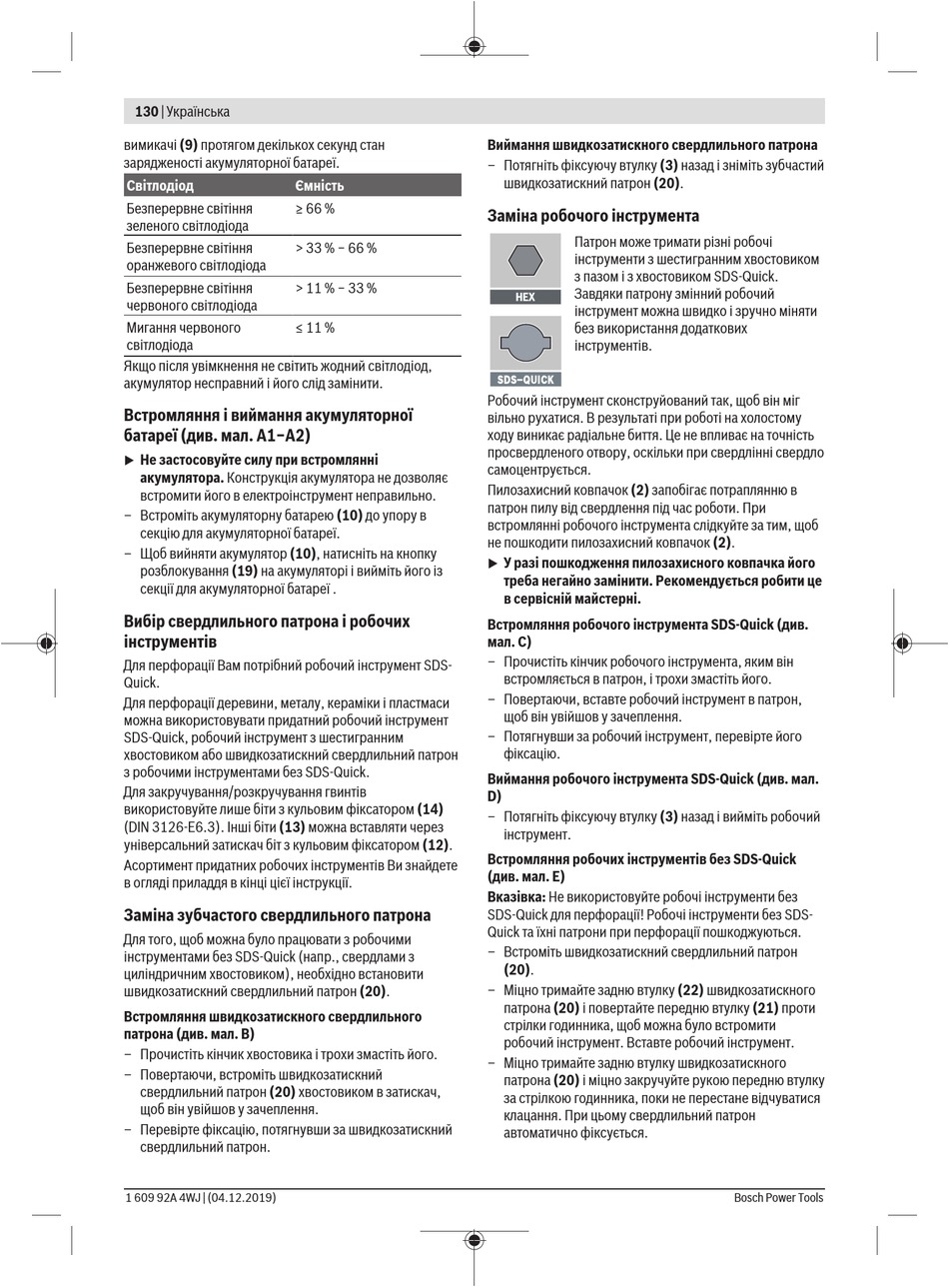

130 | Українська
вимикачі (9) протягом декількох секунд стан
зарядженості акумуляторної батареї.
Світлодіод Ємність
Безперервне світіння ≥ 66 %
зеленого світлодіода
Безперервне світіння > 33 % − 66 %
оранжевого світлодіода
Безперервне світіння > 11 % − 33 %
червоного світлодіода
Мигання червоного ≤ 11 %
світлодіода
Якщо після увімкнення не світить жодний світлодіод,
акумулятор несправний і його слід замінити.
Встромляння і виймання акумуляторної
батареї (див. мал. A1−A2)
Не застосовуйте силу при встромлянні
u
акумулятора. Конструкція акумулятора не дозволяє
встромити його в електроінструмент неправильно.
– Встроміть акумуляторну батарею (10) до упору в
секцію для акумуляторної батареї.
– Щоб вийняти акумулятор (10), натисніть на кнопку
розблокування (19) на акумуляторі і вийміть його із
секції для акумуляторної батареї .
Вибір свердлильного патрона і робочих
інструментів
Для перфорації Вам потрібний робочий інструмент SDS-
Quick.
Для перфорації деревини, металу, кераміки і пластмаси
можна використовувати придатний робочий інструмент
SDS-Quick, робочий інструмент з шестигранним
хвостовиком або швидкозатискний свердлильний патрон
з робочими інструментами без SDS-Quick.
Для закручування/розкручування гвинтів
використовуйте лише біти з кульовим фіксатором (14)
(DIN 3126-E6.3). Інші біти (13) можна вставляти через
універсальний затискач біт з кульовим фіксатором (12).
Асортимент придатних робочих інструментів Ви знайдете
в огляді приладдя в кінці цієї інструкції.
Заміна зубчастого свердлильного патрона
Для того, щоб можна було працювати з робочими
інструментами без SDS-Quick (напр., свердлами з
циліндричним хвостовиком), необхідно встановити
швидкозатискний свердлильний патрон (20).
Встромляння швидкозатискного свердлильного
патрона (див. мал. B)
– Прочистіть кінчик хвостовика і трохи змастіть його.
– Повертаючи, встроміть швидкозатискний
свердлильний патрон (20) хвостовиком в затискач,
щоб він увійшов у зачеплення.
– Перевірте фіксацію, потягнувши за швидкозатискний
свердлильний патрон.
1 609 92A 4WJ | (04.12.2019)
Виймання швидкозатискного свердлильного патрона
– Потягніть фіксуючу втулку (3) назад і зніміть зубчастий
швидкозатискний патрон (20).
Заміна робочого інструмента
Патрон може тримати різні робочі
інструменти з шестигранним хвостовиком
з пазом і з хвостовиком SDS-Quick.
Завдяки патрону змінний робочий
інструмент можна швидко і зручно міняти
без використання додаткових
інструментів.
Робочий інструмент сконструйований так, щоб він міг
вільно рухатися. В результаті при роботі на холостому
ходу виникає радіальне биття. Це не впливає на точність
просвердленого отвору, оскільки при свердлінні свердло
самоцентрується.
Пилозахисний ковпачок (2) запобігає потраплянню в
патрон пилу від свердлення під час роботи. При
встромлянні робочого інструмента слідкуйте за тим, щоб
не пошкодити пилозахисний ковпачок (2).
У разі пошкодження пилозахисного ковпачка його
u
треба негайно замінити. Рекомендується робити це
в сервісній майстерні.
Встромляння робочого інструмента SDS-Quick (див.
мал. C)
– Прочистіть кінчик робочого інструмента, яким він
встромляється в патрон, і трохи змастіть його.
– Повертаючи, вставте робочий інструмент в патрон,
щоб він увійшов у зачеплення.
– Потягнувши за робочий інструмент, перевірте його
фіксацію.
Виймання робочого інструмента SDS-Quick (див. мал.
D)
– Потягніть фіксуючу втулку (3) назад і вийміть робочий
інструмент.
Встромляння робочих інструментів без SDS-Quick
(див. мал. E)
Вказівка: Не використовуйте робочі інструменти без
SDS-Quick для перфорації! Робочі інструменти без SDS-
Quick та їхні патрони при перфорації пошкоджуються.
– Встроміть швидкозатискний свердлильний патрон
(20).
– Міцно тримайте задню втулку (22) швидкозатискного
патрона (20) і повертайте передню втулку (21) проти
стрілки годинника, щоб можна було встромити
робочий інструмент. Вставте робочий інструмент.
– Міцно тримайте задню втулку швидкозатискного
патрона (20) і міцно закручуйте рукою передню втулку
за стрілкою годинника, поки не перестане відчуватися
клацання. При цьому свердлильний патрон
автоматично фіксується.
