6
1
NI myDAQ
2
USB-Kabel
3
LED
Herstellen von Verbindungen
In Abbildung 4 sehen Sie alle Schraubanschlüsse für AI, AO, DIO, GND und die Stromversor-
gung sowie die Buchsen für einen 3,5-mm-Audiostecker. Die Anschlüsse sind in Tabelle 1 im
Einzelnen beschrieben.
Vorsicht!
Damit das Gerät die angegebene EMV-Leistung erzielt, sind folgende
Anforderungen einzuhalten:
•
Drähte oder Kabel, die mit dem 20-poligen Schraubklemmanschluss verbunden
sind, dürfen nicht länger als 30 cm sein.
Drähte oder Kabel, die mit dem Audio- und den DMM-Anschlüssen verbunden
•
sind, dürfen nicht länger als 3 m sein.
8 | ni.com | Bedienungsanleitung für NI myDAQ

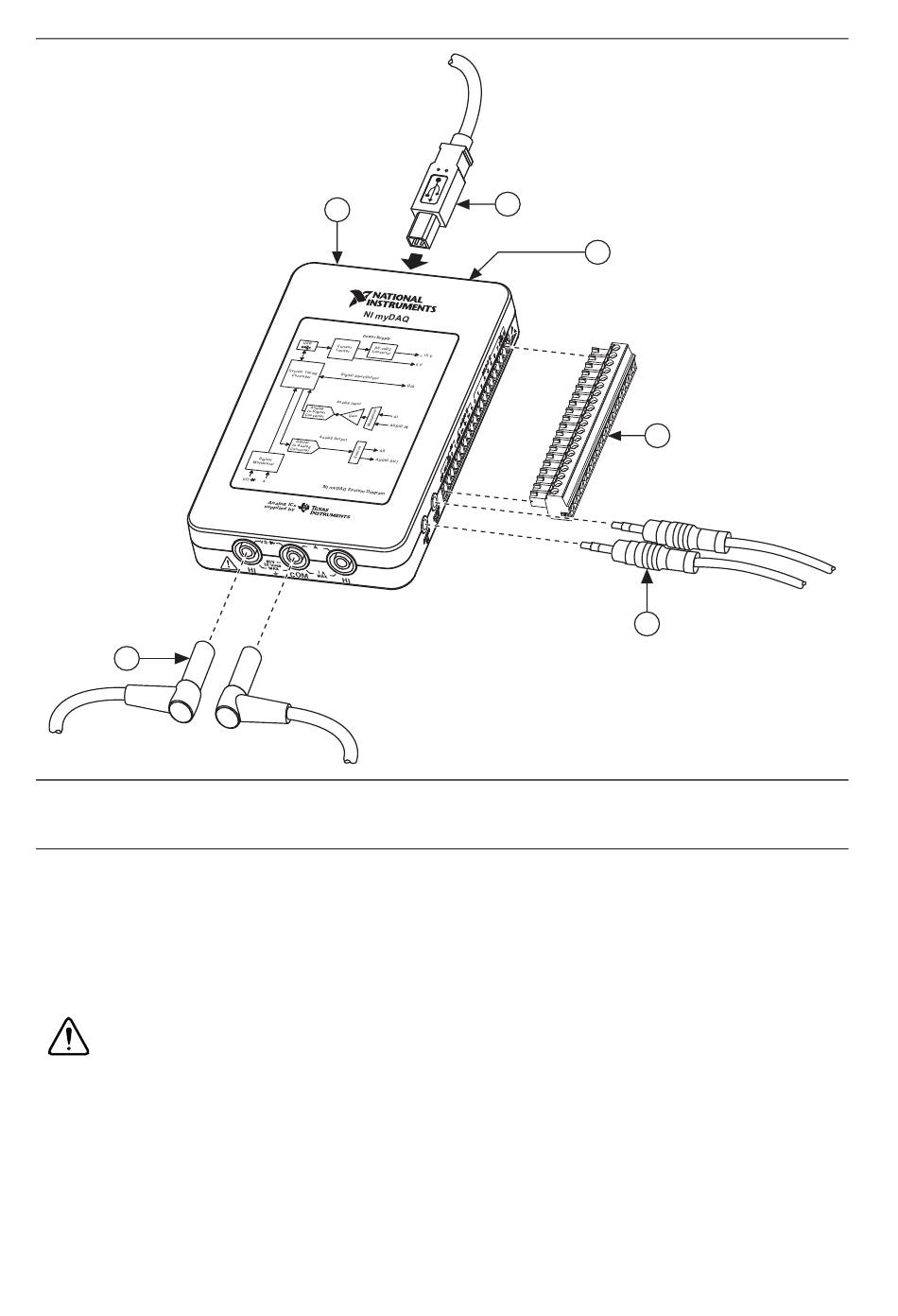

Abbildung 3. Anschlussplan für das NI myDAQ
1
4
5
6
Achten Sie stets darauf, die Drähte ordnungsgemäß festzuschrauben.
2
20-poliger Schraubklemmverbinder
Audiokabel
Multimeterkabel mit Bananenstecker
3
4
5
