Schutz-
schaltung
VBUS
(CSD25302Q2)
Trenntrafo
LDO-
Regler
(TPS71501)
+3,3 V (isoliert)
+5 V (isoliert)
Hinweis: Die Bauweise von Geräten des Typs NI myDAQ kann sich ohne Ankündigung ändern.
Analoge Eingabe (AI)
Das NI myDAQ ist mit zwei Analogeingängen ausgestattet. Diese können entweder als univer-
selle hochohmige Eingänge zur differentiellen Spannungsmessung oder als Audioeingänge
genutzt werden. Die Analogeingänge werden über einen Multiplexer auf einen gemeinsamen
A/D-Wandler geführt. Bei der Spannungsmessung liegt der Eingangsbereich der Anschlüsse bei
±10 V. Beim Audiomodus steht jeweils ein Eingang für den rechten und linken Stereokanal. Die
Analogeingänge erreichen eine maximale Abtastrate von 200 kS/s und eignen sich daher zum
Erfassen von Signalverläufen. Die Analogeingänge werden beim Oszilloskop von NI ELVISmx,
beim Dynamic Signal Analyzer und beim Bode Analyzer verwendet.
Analoge Ausgabe (AO)
Das NI myDAQ ist mit zwei Analogausgängen ausgestattet. Die Anschlüsse können entweder
als universelle Spannungsausgänge oder als Audioausgänge konfiguriert werden. Beide
Anschlüsse haben einen eigenen D/A-Wandler und können daher simultan arbeiten. Wenn
die Anschlüsse zur Spannungserzeugung genutzt werden, liegt ihr Eingangsbereich bei ±10 V.
Beim Audiomodus steht ein Ausgang für den rechten und ein Ausgang für den linken
Stereokanal.
4 | ni.com | Bedienungsanleitung für NI myDAQ

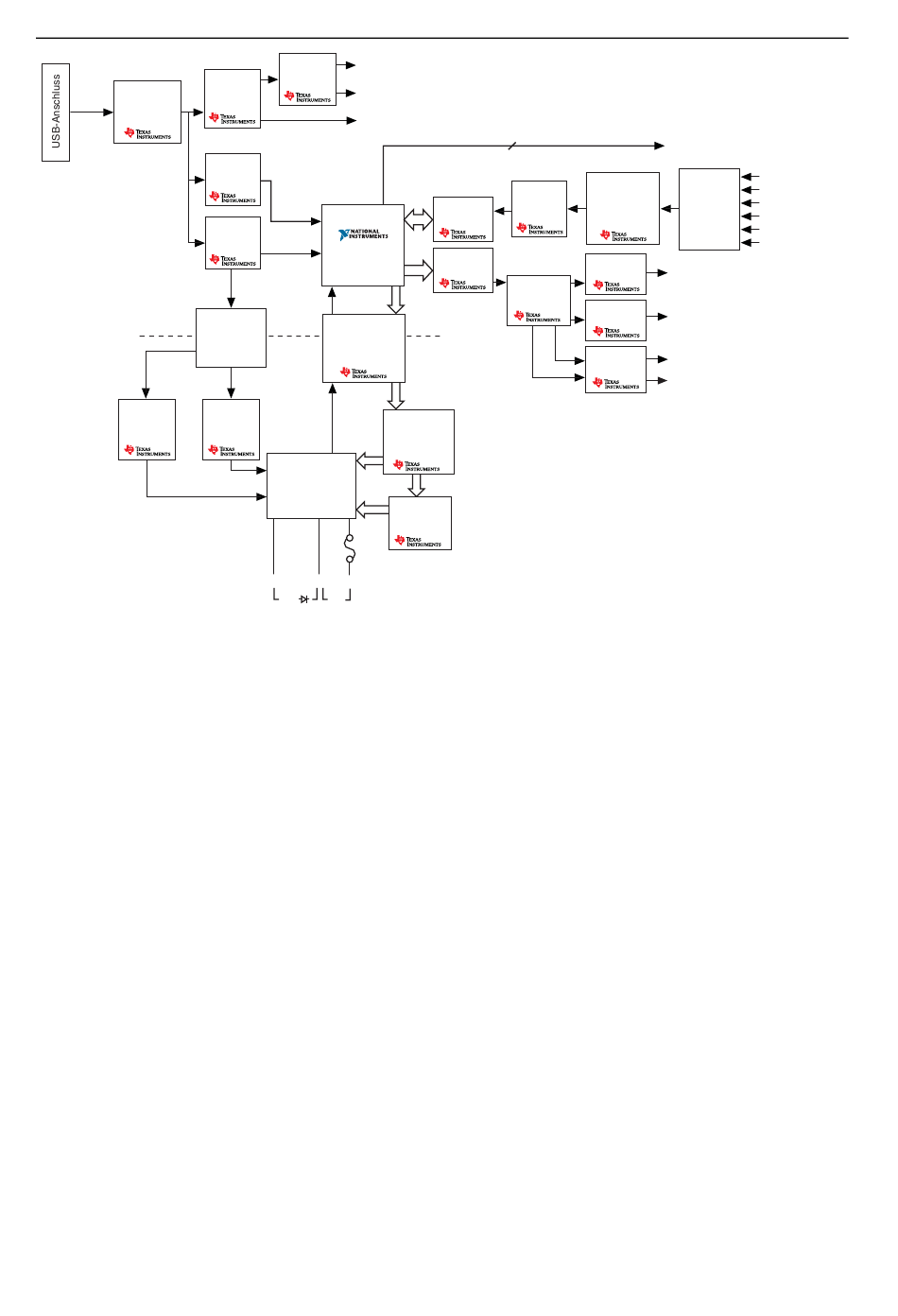

Abbildung 2. Blockschaltbild des NI myDAQ
Regler
+15 V
Strom-
(TPS61170)
begrenzer
–15 V
(TPS2553)
+5 V
Regler
(TPS62003)
+1,2 V
Regler
(TPS62007)
+3,3 V
USB-STC3
+3,3 V
Digitaler
DC/DC-
Isolator
(ISO7241)
LDO-
LDO
Regulator
Regler
(TPS76433)
(TPS76433)
DMM
HI
COM
HI
(V Ω
)
(A)
8
Verstärker
(TLE2082)
ADC
(ADS8319)
DAC
(DAC8551)
Schalter
(TS12A44514)
Isolations-
barriere
Schiebe-
register
(SN74AHC595)
Schalter
(TS5A3159)
DIO x
Instrumenten-
verstärker
Kanal-
(OPA1642)
multiplexer
OP-AMP
(OPA1642)
AO 0
OP-AMP
AO 1
(OPA1642)
Audioverst.
Rechter Ausgang
(TPA6110A2)
Linker Ausgang
AI 0+
AI 0–
AI 1+
AI 1–
Rechter Eingang
Linker Eingang
