BEDIENUNGSANLEITUNG
NI USB-TC01
Modul mit einem Kanal zur Erfassung von Thermoelementsignalen
Français
Das NI USB-TC01 ermöglicht Thermoelementmessungen an einem Kanal über eine Full-
Speed-USB-Schnittstelle. In der vorliegenden Anleitung finden Sie Bedienungshinweise zu
diesem Gerät.
Spezifikationen finden Sie im Dokument Spezifikationen zum NI USB-TC01 auf
manuals.
Sicherheitsrichtlinien
Im folgenden Abschnitt finden Sie wichtige Sicherheitshinweise, die bei der Inbetriebnahme
und der Verwendung des NI USB-TC01 unbedingt zu beachten sind.
Achtung
Bedienungsanleitung beschrieben ist. Beim falschen Umgang mit dem Gerät kann es
zu Schäden kommen. Bei einem defekten Gerät sind die eingebauten
Deutsch
ni.com/manuals

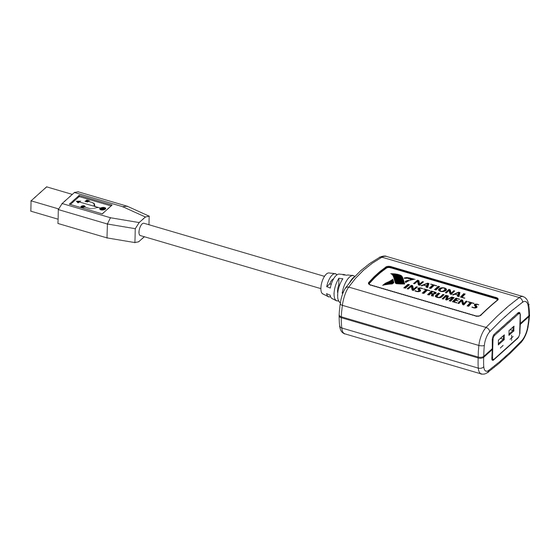

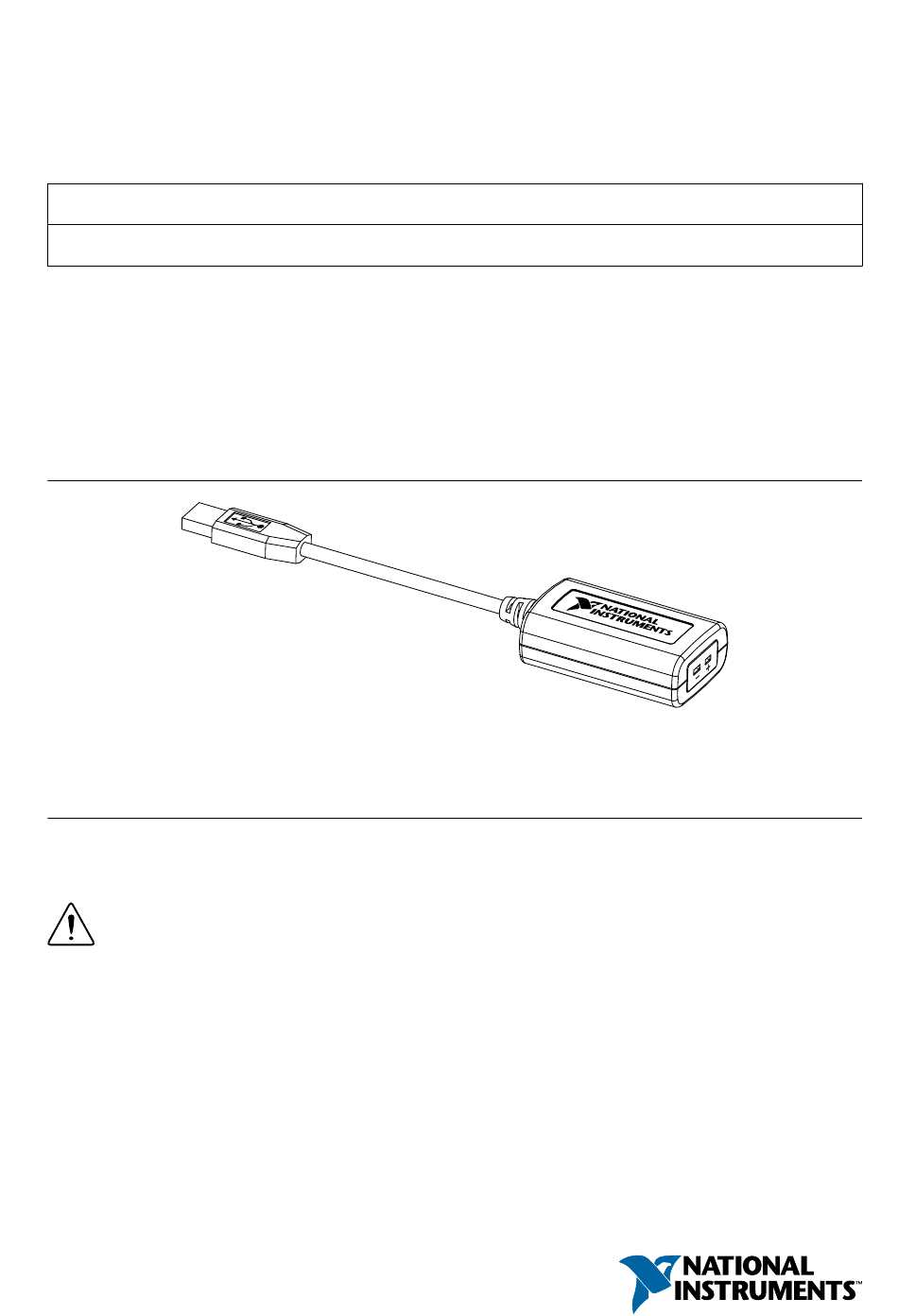

Abbildung 1. NI USB-TC01
Verwenden Sie das NI USB-TC01 nur so, wie in der vorliegenden
日本語
한국어
简体中文
ni.com/
Werbung
Verwandte Anleitungen für National Instruments NI USB-TC01
Inhaltszusammenfassung für National Instruments NI USB-TC01
- Seite 1 日本語 简体中文 한국어 Français Deutsch ni.com/manuals Das NI USB-TC01 ermöglicht Thermoelementmessungen an einem Kanal über eine Full- Speed-USB-Schnittstelle. In der vorliegenden Anleitung finden Sie Bedienungshinweise zu diesem Gerät. Spezifikationen finden Sie im Dokument Spezifikationen zum NI USB-TC01 auf ni.com/ manuals.
- Seite 2 Schutzmechanismen unter Umständen nicht wirksam. Alle defekten Geräte sollten daher zur Reparatur an National Instruments gesendet werden. Achtung Soweit nicht anders beschrieben, dürfen keine Veränderungen am Gerät vorgenommen werden. Das Gerät darf nur zusammen mit dem in der Installationsanleitung aufgeführten Zubehör verwendet werden.
- Seite 3 1000 V. In diese Kategorie fallen Stromzähler, Messungen an Starkstromsicherungen und Rundsteueranlagen. Installieren des NI USB-TC01 Das Gerät arbeitet mit Windows 7/Vista/XP. Zur Verwendung des Geräts muss kein separater Treiber installiert werden. Abbildung 2. Bestandteile des NI USB-TC01 1. USB-Kabel 3. Thermoelementeingang 2. NI USB-TC01 4. Miniaturstecker des Thermoelements Das Stromversorgungsnetz ist definiert als Energieversorgungssystem für technische Geräte, das...
- Seite 4 Schließen Sie das Thermoelement an den Thermoelementanschluss des Geräts an. Weitere Informationen finden Sie im Abschnitt Thermoelementeingang. Schließen Sie das USB-Kabel des NI USB-TC01 an einen freien USB-Port Ihres Computers an. Beim ersten Anschließen des Geräts dauert es möglicherweise einige Sekunden, bis das NI USB-TC01 vom Betriebssystem erkannt und konfiguriert wird.
-
Seite 5: Led-Anzeige
Aktueller Messwert gesperrt und wird nicht aktualisiert. LED-Anzeige Eine grüne LED am NI USB-TC01 neben dem USB-Kabel zeigt den Gerätestatus an. Leuchtet die LED, ist das Gerät betriebsbereit. Leuchtet die LED nicht, ist das Gerät nicht eingeschaltet oder wurde nicht initialisiert. - Seite 6 Anlegen von Eingangssignalen Das NI USB-TC01 enthält Anschlüsse für ein Thermoelement. Das Thermoelement kann vom Typ J, K, R, S, T, N, E oder B sein. Das NI USB-TC01 ist mit einem nicht kompensierten Thermoelementeingang in Form einer Buchse für einen zweipoligen Standardminiaturstecker ausgestattet.
- Seite 7 Messfehler richten sich nach dem Thermoelementtyp, der zu messenden Temperatur, der Genauigkeit des Thermoelements sowie der Erkennungsgenauigkeit der Kaltstellentemperatur. Thermoelementeingang Das NI USB-TC01 arbeitet mit Thermoelementen des Typs J, K, R, S, T, N, E und B mit Standardminiaturstecker. Abbildung 7. Miniaturstecker des Thermoelements Für Thermoelemente mit blanken Drähten (ohne Isolierung) können Sie einen Miniaturstecker...
- Seite 8 Abbildung 8. Meldung des NI USB-TC01 über offene Thermoelemente Hinweis Eine Unterbrechung im Thermoelement-Stromkreis wird nicht immer sofort erkannt. Daher kann die Software möglicherweise einige ungültige Werte ausgeben. Genauigkeit der Kaltstellentemperaturmessung Wärme von anderen Wärmequellen in der Nähe des Geräts kann zu Messfehlern führen, da die Anschlüsse erwärmt werden und die Temperatur von der Kaltstellentemperatur während der...
-
Seite 9: Weiterführende Informationen
Technische Unterstützung im Web Auf der Support-Webseite zum NI USB-TC01 finden Sie Links zur aktuellen Produktdokumentation, zu Treibern und Updates, KnowledgeBase-Artikeln, Anleitungen und Beispielprogrammen. Zum Öffnen der Webseite klicken Sie im Startfenster des NI USB-TC01 auf Unterstützung oder geben Sie auf den Infocode ein. - Seite 10 Telefonnummern des technischen Supports, E-Mail-Adressen sowie Informationen zu Veranstaltungen. Weitere Informationen zu Marken von National Instruments finden Sie in den NI Trademarks and Logo Guidelines auf ni.com/ . Sonstige hierin erwähnte Produkt- und Firmenbezeichnungen sind Marken oder Handelsnamen der jeweiligen trademarks Unternehmen.
