Beta 1464T Gebrauchsanweisung
Verwandte Anleitungen für Beta 1464T
Inhaltszusammenfassung für Beta 1464T
- Seite 1 1464T ISTRUZIONI PER L’USO INSTRUCTIONS FOR USE MODE D’EMPLOI GEBRAUCHSANWEISUNG INSTRUCCIONES INSTRUÇÕES DE USO GEBRUIKSAANWIJZING INSTRUKCJA OBSŁUGI HASZNÁLATI ÚTMUTATÓ...

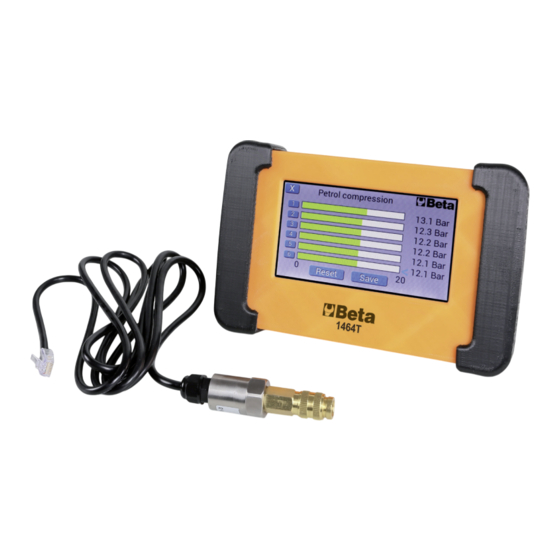

- Seite 20 1464T DIGITALER TESTER FÜR DRUCK- UND KOMPRESSIONSPRÜFUNG Beschreibung Der Artikel 1464T ist ein Gerät, das in der Lage ist, zahlreiche Sensortypen zu messen und das somit für die Messung zahlreicher Parameter im Automotive Bereich verwendet werden kann. Serienmäßig ist das Messgerät mit einem 80 bar Drucksensor ausgerüstet, mit dem Kompressionstests an Benzin- und Dieselmotoren, Öldruc-...
- Seite 21 GEBRAUCHSANWEISUNG In der nächsten Abbildung wird der obere Teil des Testers mit einer Tastentafel dargestellt, in der die Starttaste sowie die LED-Anzeigen bezüglich des Starts und Ladung der Batterie angeordnet sind. Im oberen Teil des Testers befindet sich eine Starttaste. Zum Starten oder Ausschalten des Geräts diese drücken. Nach erfolgtem Start des Testers erscheint eine Willkommensbildschirmseite mit einem Logos.
- Seite 22 GEBRAUCHSANWEISUNG Kompressionstest In den Bildschirmseiten des Kompressionsmessers für Benzinmotoren und des Kompressionsmessers für Die- selmotoren erscheint eine Grafik mit sechs Balken, die zur Messung bis zu 6 Zylindern dienen. Mittels der blauen Taste, welche die Zylindernummer angibt, ist es möglich, zu jeder Zeit den Zylinder auszuwählen, der gemessen werden soll.
- Seite 23 GEBRAUCHSANWEISUNG Der Niederdruckkreislauf besteht im Wesentlichen aus: Kraftstofftank, Kraftstoffpumpe, Filter, Druckregler und Rohren. Wie kann der Niederdruckkreislauf geprüft werden? Die Prüfung des Niederdruckkreislaufs ist relativ einfach; sie beinhaltet die Messung des Kraftstoffdrucks an verschiedenen Punkten des Systems. Was lässt sich mit diesem Tester prüfen? Der gesamte Niederdruckkreislauf, einschließlich Kreisstoffpumpe, Kraftstofffilter, Druckregler und Rohrleitungen, lässt sich damit prüfen.
- Seite 24 GEBRAUCHSANWEISUNG Test n°. 3 Beschreibung: Druckmessung auf der Rückleitung. Korrekter Wert: 0,7 ÷ 0,8 bar Ergebnisse des Tests Nr. 3: – Korrekter Druck: 0,7 ÷ 0,8 bar. Test erfolgreich beendet. – Deutlich erhöhter Druck: Rücklaufrohr verstopft. Sollte der Druck auch nach dem Wechsel des Rücklaufrohrs hoch bleiben, ist das Rückschlagventil der Hochdruckpumpe fehlerhaft.
-
Seite 25: Wartung
WARTUNG Die Wartungs- und Reparatureingriffe müssen ausschließlich von Fachpersonal durchgeführt werden. Für diese Eingriffe können Sie sich an das Reparaturzentrum von Beta Utensili S.P.A.wenden. ENTSORGUNG Im Sinne des Art. 13 des Gesetzeserlassens 25. Juli 2005, Nr. 15 “Durchführung der Richtlinien 2002/95/EG, 2002/96/EG und 2003/108/EG in Bezug auf die Verminderung der Verwendung von gefährlichen Stoffen in elektrischen und elektronischen Geräten sowie auf die Abfallentsorgung”. - Seite 57 1464T ISTRUZIONI PER L’USO INSTRUCTIONS FOR USE MODE D’EMPLOI GEBRAUCHSANWEISUNG INSTRUCCIONES INSTRUÇÕES DE USO GEBRUIKSAANWIJZING INSTRUKCJA OBSŁUGI HASZNÁLATI ÚTMUTATÓ...
- Seite 64 Die korrekte Installation der Treiber überprüfen. • Die Software des PCs starten. • Das USB-Logo in der Ecke oben links zeigt an, ob der Tester 1464T erkannt worden ist. Siehe Abb. 2 und Abb. 3. Abb. 2 (Tester 1464T nicht angeschlossen)
- Seite 65 GEBRAUCHSANWEISUNG • Sobald der Tester erkannt wird, überprüft der PC, ob im Beta Server eine neue Firmware hinterlegt ist und meldet dies dem Anwender. Siehe Abb. 4. Abb. 4 • OK drücken, um den Aktualisierungsvorgang zu starten. • Die folgende Meldung (siehe Abb. 5) fordert Sie auf, den Tester auszuschalten und die Einschalttaste gedrückt zu halten, bis der PC den Tester erkennt.
