Bedienungsanleitung

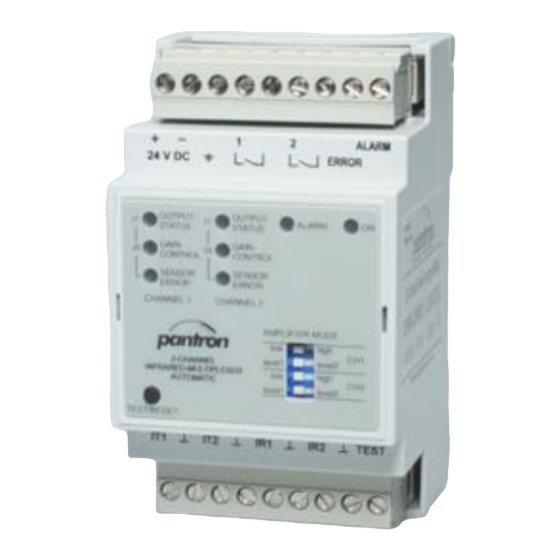

2-Kanal Lichtschrankenverstärker
ISM-2800
Sicherheitshinweise
Der Einsatz von Infrarot-Verstärkern ISM... ist nicht zulässig für Anwendungen,
bei denen die Sicherheit von Personen von der Gerätefunktion abhängig ist.
Der Betreiber des übergeordneten Systems, z.B. einer Maschinenanlage, ist
für die Einhaltung der nationalen und internationalen Sicherheits- und Unfall-
verhütungsvorschriften verantwortlich.
• Einleitung
Die Lichtschrankenverstärker werden zur Erkennung von Objekten in Maschinen oder
Produktionsanlagen eingesetzt. Sie bilden in Verbindung mit Infrarotsendern IT... und
Infrarotempfängern IR... (nicht im Lieferumfang) eine leistungsstarke Lichtschranke
und sind einsetzbar in Bereichen mit hoher Reichweite oder Verschmutzung.
• Arbeitsweise
Das ISM-2800 ist ein 2-Kanal Multiplex-Verstärker mit umschaltbarer
Verstärkungseinstellung per DIP-Schalter.
Der Verstärker arbeitet mit moduliertem Infrarotlicht, wodurch eine hohe Sicherheit
gegen Fremdlicht erreicht wird. Die Schaltung ist so ausgelegt, daß nur Signale
richtiger Frequenz und Phasenlage erkannt werden. Dadurch ist eine Beeinflussung
durch andere Lichtschranken nahezu ausgeschlossen.
Eine permanente Sensorüberwachung und eine Alarmfunktion zur Signalisierung
der Leistungsgrenze mit Meldeausgängen (Alarm und Error) sichern den Betrieb ab.
• Installation
Der Verstärker darf senkrecht und waagerecht auf eine Tragschiene (EN 60715)
montiert werden. Geräte, die schädliche Wärme abgeben, sind in einem Abstand
von mindestens 20 mm zu platzieren (Betriebstemperatur: -25 °C ... +50°C). Für
den elektrischen Anschluss ist oben und unten ein Abstand von mindestens 15 mm
zu anderen Teilen einzuhalten. Die Betriebsspannung des Verstärkers beträgt 24 V
DC ± 20 %.

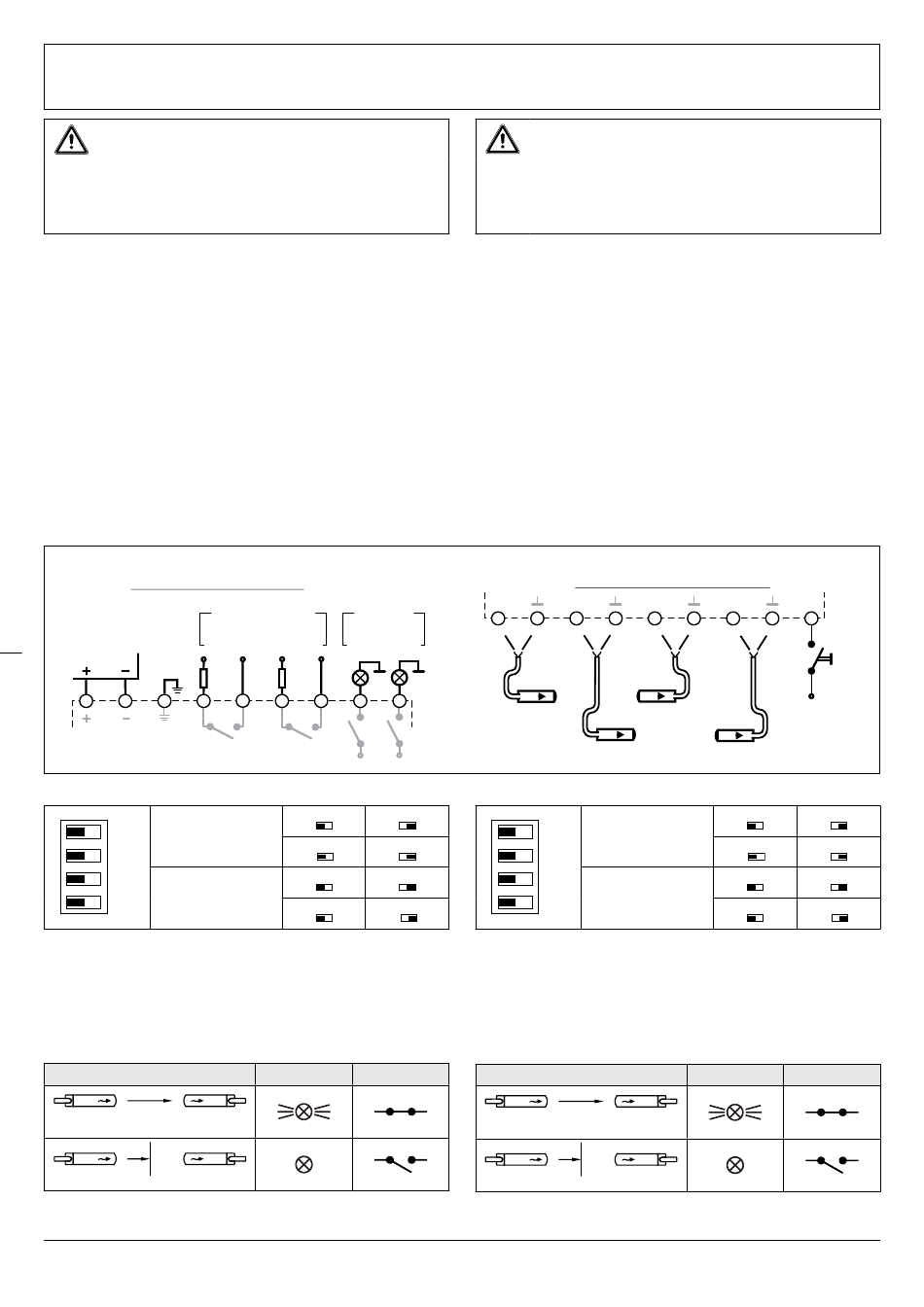

• Anschlussschema / Wiring diagram
obere Anschlüsse / top connections
Betriebsspannung
power supply
Erde
24 V DC ± 20%
earth
Last
load
3
1 2 2 4
• DIP-Schalter Einstellung
S1
Grundleistung - Kanal 1
S2
S3
Grundleistung - Kanal 2
S4
– Grundleistung S1 - S4
Die Grundleistung gibt an, ob die volle (high) oder nur eine verminderte (low)
Sendeleistung zur Verfügung steht. Beide unterteilen sich nochmal in zwei Leistungen
(level 1 / level 2). Damit stehen vier Stufen für die Grundleistung zur Verfügung.
– Schaltverhalten
Das Schaltverhalten ist die Zuordnung zwischen Ausgangszustands und
Eingangszustand (Sicht bzw. Unterbrechung der Lichtschranke), bei diesem Gerät
nur Hellschaltung (siehe Tabelle: Schaltlogik).
Sichtverbindung
Sender Empfänger
Transmitter Receiver
Sender Empfänger
Transmitter Receiver
Tabelle: Schaltlogik
OI140309DE/EN
Schaltausgang Ausgang
switching output output
60 V AC (DC) / 100 mA
24 V DC / 100 mA
2 Error Alarm
1
Last
load
ERROR
5
6 7 8
24V DC 24V DC
low
level 1 level 2
low
level 1 level 2
Zustandsanzeige Schaltausgang
Alle technischen Angaben beziehen sich auf den Stand 12/2015. Änderungen bleiben vorbehalten.
All technical specifications refer to the state of the art 12/2015. They are subject to modifications.
Operating Instructions
2-channel light barrier amplifier
ISM-2800
Safety instructions
The operation of infrared amplifier ISM... is not authorized for applications
where the safety of a person depends on the function of the device.
The operator of the higher-level overall system, e.g. a machine installation,
is responsible for complying with the national and international safety and
accident prevention regulations which apply to the specific use.
• Introduction
The light barrier amplifiers are used for the detection of objects in machines or
production systems. They form, in conjunction with infrared transmitters and receivers
(not included in delivery), a powerful light barrier and they are useable in areas with
long range or an extreme degree of pollution.
• Principle of operation
The ISM-2800 is a 2-channel multiplex-amplifier with change-over gain setting by
DIP switch.
The amplifier works with modulated infrared light, which provides high immunity to
ambient light. The electronic circuit is designed to detect only signals, with the correct
frequency and phase relation. This almost completely excludes interference from
other light barriers.
A permanent sensor control and the alarm function to signal the power limit with their
signal outputs (alarm and error) ensure safety operation.
• Installation
It is acceptable to mount the amplifier using a DIN rail (EN 60715) vertically or
horizontally. Devices that release dangerous heat must be mounted at a distance of
at least 20 mm (operation temperature: -25°C (-13°F) ... +50°C (+122°F). For electrical
connection a distance of at least 15 mm from top and bottom of the device to other
parts is needed. The supply voltage of the device is 24 V DC ± 20 %.
IT1 IT2
10 11 12
Rot Rot
Schwarz
red black red
ALARM
~
9
Sender 1
transmitter 1
• DIP switch setting
high
S1
S2
high
S3
S4
– System power S1 - S4
The transmit power can be reduced to low power, normally the value is high (100 %).
Additional both power levels are switchable between two levels (level 1 / level 2). So
you can choose between four power levels.
– Switching behavior - light
The switching behavior is the assignment between output and input state (visibility resp.
break of beam), in this case only light circuitry (see table: switching logic).
Beam status
Sender
Transmitter
Sender
Transmitter
table: switching logic
untere Anschlüsse / bottom connections
IR1 IR2
13 14 15 16
Gelb Schirm Gelb
Schwarz
black yellow shield yellow
~
Empfänger 1
receiver 1
~
~
Sender 2 Empfänger 2
transmitter 2 receiver 2
low
System power - channel 1
level 1
low
System power - channel 2
level 1
Output status
Empfänger
Receiver
Empfänger
Receiver
TEST
17 18
Schirm
shield
24 V DC / 2mA
Testeingang
test input
high
level 2
high
level 2
Output
1
/2
