Pantron ISM-1200S Bedienungsanleitung

Bedienungsanleitung

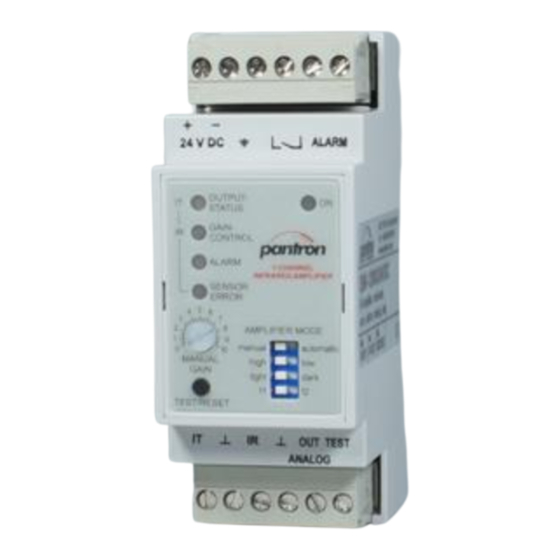

1-Kanal Lichtschrankenverstärker
ISM-1200(S)
Sicherheitshinweise
Der Einsatz von Infrarot-Verstärkern ISM... ist nicht zulässig für Anwendungen,
bei denen die Sicherheit von Personen von der Gerätefunktion abhängig ist.
Der Betreiber des übergeordneten Systems, z.B. einer Maschinenanlage,
ist für die Einhaltung der nationalen und internationalen Sicherheits- und
Unfallverhütungsvorschriften verantwortlich.
• Einleitung
Die Lichtschrankenverstärker werden zur Erkennung von Objekten in Maschinen oder
Produktionsanlagen eingesetzt. Sie bilden in Verbindung mit einem Infrarotsender IT...
und Infrarotempfänger IR... (nicht im Lieferumfang) eine leistungsstarke Lichtschranke
und sind einsetzbar in Bereichen mit hoher Reichweite oder Verschmutzung.
• Arbeitsweise
Das ISM-1200(S) ist ein 1-Kanal Verstärker mit umschaltbarer Verstärkungseinstellung
zwischen Manuell und Automatik (Potentiometer / automatische Einstellung) per
DIP-Schalter.
Der Verstärker arbeitet mit moduliertem Infrarotlicht, wodurch eine hohe Sicherheit
gegen Fremdlicht erreicht wird. Die Schaltung ist so ausgelegt, daß nur Signale
richtiger Frequenz und Phasenlage erkannt werden. Dadurch ist eine Beeinflussung
durch andere Lichtschranken nahezu ausgeschlossen.
Ein Analogausgang liefert eine Gleichspannung von 0 ... 10 V DC in Abhängigkeit
von der Streckenqualität zwecks Ausrichtung der Sensoren oder Trübungsmessung.
• Installation
Der Verstärker darf senkrecht und waagerecht auf eine Tragschiene (EN 60715)
montiert werden. Geräte, die schädliche Wärme abgeben, sind in einem Abstand von
min. 20 mm zu platzieren (Betriebstemperatur: -25 °C ... +50°C). Für den elektrischen
Anschluss ist oben und unten ein Abstand von mindestens 15 mm zu anderen Teilen
einzuhalten. Die Betriebsspannung des Verstärkers beträgt 24 V DC ± 20 %.

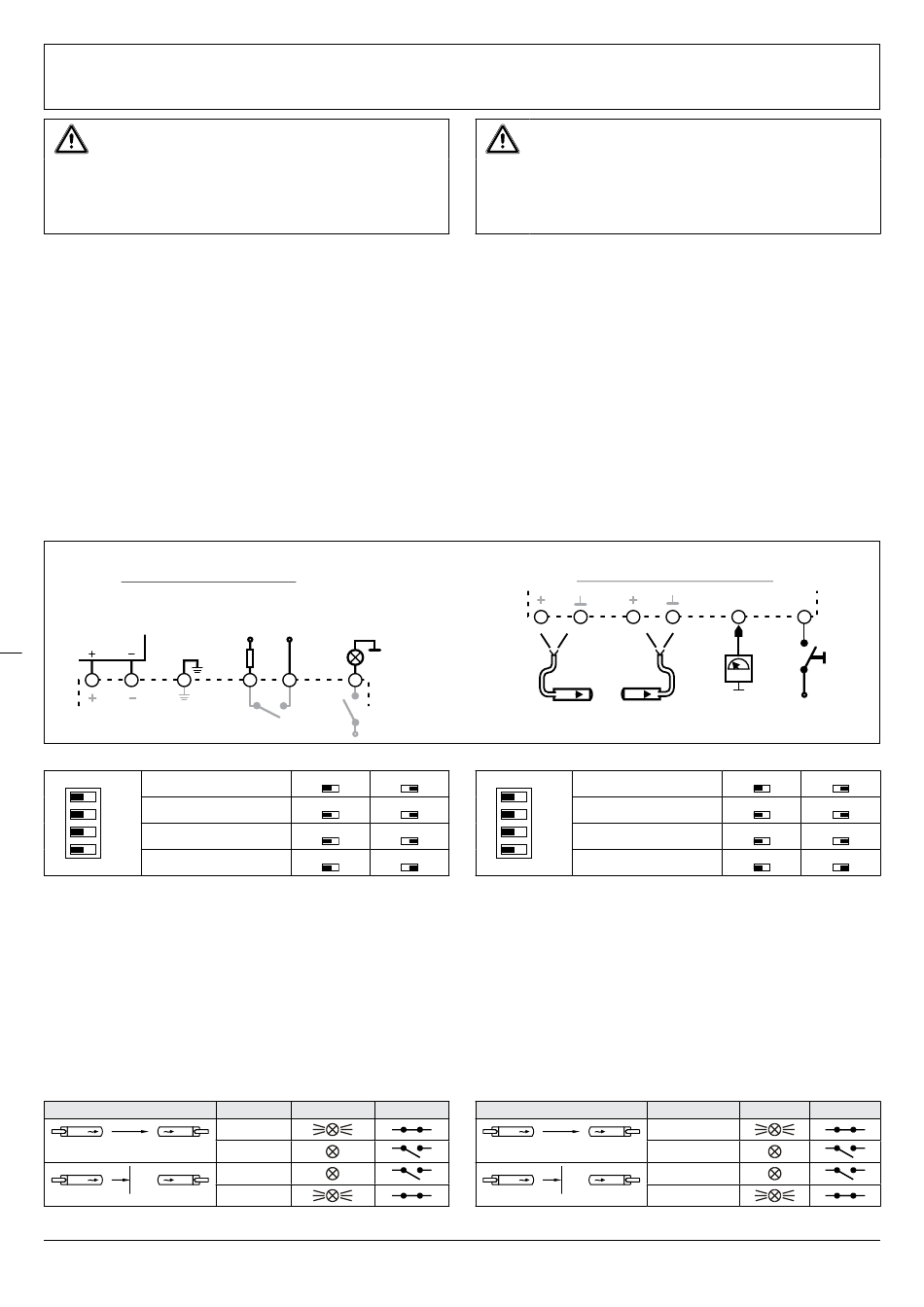

• Anschlussschema / Wiring diagram
obere Anschlüsse / top connections
Betriebsspannung
Power supply
24 V DC ± 20%
Erde
Earth
1 2 3
2
• DIP-Schalter Einstellung
S1 - Betriebsart
S1
S2 - Grundleistung
S2
S3
S3 - Schaltverhalten
S4
S4 - Sendefrequenz
Tabelle: DIP-Schalter
– Betriebsart S1
In der Betriebsart Manuell stellt der Bediener über ein Potentiometer die Sendeleistung
auf seine Anwendung ein. In der Betriebsart Automatik erfolgt eine automatische
Einstellung und Regelung der Leistung.
– Grundleistung S2
Die Grundleistung gibt an, ob die volle (high) oder nur eine verminderte (low)
Sendeleistung zur Verfügung steht.
– Schaltverhalten S3
Das Schaltverhalten dient der Einstellung des Ausgangszustands bei Sicht bzw.
Unterbrechung der Lichtschranke (siehe Tabelle: Schaltlogik).
– Sendefrequenz S4
Bei der Montage mehrerer Sensoren dicht nebeneinander, ist ein Betrieb der Verstärker
bei verschiedenen Sendefrequenzen noch möglich. Jeder Verstärker wertet nur das
Signal mit der eigenen Sendefrequenz aus.
Sichtverbindung
Sender Empfänger
Transmitter Receiver
Sender Empfänger
Transmitter Receiver
Tabelle: Schaltlogik
OI140304DE/EN
Schaltausgang Alarmausgang
Switching output Alarm output
60 V / 100 mA 24 V / 100 mA
Last
load
4 5 6
24V DC
Manuell Automatik
high
hell
3,7 kHz 4,3 kHz
Schaltfunktion Zustandsanzeige Schaltausgang
hell
dunkel
hell
dunkel
Alle technischen Angaben beziehen sich auf den Stand 12/2015. Änderungen bleiben vorbehalten.
All technical specifications refer to the state of the art 12/2015. They are subject to modifications.
Operating Instructions
1-channel light barrier amplifier
ISM-1200(S)
Safety instructions
The operation of infrared amplifier ISM... is not authorized for applications
where the safety of a person depends on the function of the device.
The operator of the higher-level overall system, e.g. a machine installation,
is responsible for complying with the national and international safety and
accident prevention regulations which apply to the specific use.
• Introduction
The light barrier amplifiers are used for the detection of objects in machines or production
systems. They form, in conjunction with one infrared transmitter and receiver (not
included in delivery), a powerful light barrier and they are useable in areas with long
range or an extreme degree of pollution.
• Principle of operation
The ISM-1200(S) is a 1-channel amplifier with change-over gain setting mode between
manual and automatic (potentiometer / automatic-control) by DIP switch.
The amplifier works with modulated infrared light which provides high immunity to
ambient light. The electronic circuit is designed to detect only those signals with the
correct frequency and phase relation. This almost completely excludes interference
from other light barriers.
The analog output, which supply a voltage between 0 ... 10 V DC in dependence of
the received power, is useable to adjust the sensor heads or measure the turbidness
of the environment.
• Installation
It is acceptable to mount the amplifier using a DIN rail (EN 60715) vertically or horizontally.
Devices that release dangerous heat must be mounted at a distance of at least 20 mm
(operation temperature: -25°C (-13°F) ... +50°C (+122°F). For electrical connection a
distance of at least 15 mm from top and bottom of the device to other parts is needed.
The supply voltage of the device is 24 V DC ± 20 %.
7
rot schwarz
red black
~
Sender
Transmitter
• DIP switch setting
S1
low
S2
dunkel
S3
S4
table: DIP switch
– Operation mode S1
You can choose the operation mode between manual (the user adjusts the required
transmit power with a potentiometer) and automatic (transmit power is setting by the
automatic controlled amplifer).
– System Power S2
The transmit power can be reduced to low power, normally the value is high (100 %).
– Switching behavior S3
This determines the output behavior. When the amplifier is set to dark mode, there is
a output signal as long as the beam is broken. In light mode, there is an output signal,
when the beam is present (see table: switching logic).
– Transmit frequency S4
The transmit frequency means the modulation frequency at which the amplifier works.
If more than one sensor head is mounted side by side, the amplifier must be set to
different frequencies.
Beam status
Sender
Transmitter
Sender
Transmitter
table: switching logic
untere Anschlüsse / bottom connections
8 9 10 11
gelb Schirm
yellow shield
V
~
0 ... 10 V DC
Empfänger Analogausgang
Receiver Analog output
manual
S1 - Operation mode
S2 - System power
S3 - Switching behavior
3,7 kHz
S4 - Transmit frequency
Switching behavior Output status
light
Empfänger
dark
Receiver
light
Empfänger dark
Receiver
12
24V DC / 2mA
Testeingang
Test input
automatic
high low
light dark
4,3 kHz
Output
1
/2
