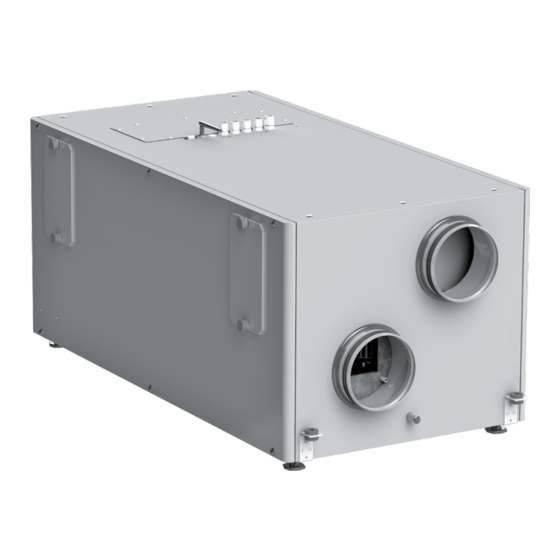

- Seite 1 LüftungsanLage KOMfORt eC LB KOMfORt eC LBe KOMfORt eC LB -e KOMfORt eC LBe -e BETRIEBSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
Die vorliegende Betriebsanleitung gilt als wichtigstes Dokument für den Betrieb und richtet sich an Fach- und Wartungskräfte sowie Betriebspersonal. Die Betriebsanleitung enthält Informationen zu Verwendungszweck, technischen Daten, Funktionsweise sowie Montage des Geräts KOMFORT EC LB(E) (-E) und allen seinen Modifikationen. Fach- und Wartungskräfte sollten eine Ausbildung im Bereich Lüftung absolviert haben und müssen die Arbeiten in Übereinstimmung mit den geltenden lokalen Arbeitssicherheitsbestimmungen, Baunormen und Standards durchführen. - Seite 3 KOMfORt eC LB(e) (-e) www.blaubergventilatoren.de EINBAU- UND BETRIEBSVORSCHRIFTEN FÜR DAS GERÄT • Das Gerät ist vor allen Montagearbeiten vom • Das Gerät ist vorsichtig Stromnetz zu trennen. auszupacken. • Bei der Montage des • Eine sichere Erdung der Anlage Geräts sind die elektrischen ist zu gewährleisten!
- Seite 4 KOMfORt eC LB(e) (-e) www.blaubergventilatoren.de • Bei Dauerbetrieb des Geräts • Das Lüftungsrohr bei Betrieb regelmäßig die Sicherheit des Geräts nie abdecken. der Montageverbindungen überprüfen. • Nicht auf das Gerät setzen und • Das Gerät nur keine Gegenstände darauf bestimmungsgemäß...
-
Seite 5: Verwendungszweck
KOMfORt eC LB(e) (-e) www.blaubergventilatoren.de VERWENDUNGSZWECK Dank der Wärmerückgewinnung und ihrer energiesparenden Eigenschaften ist die Lüftungsanlage eines der entscheidenden Elemente für den energieeffizienten, modernen Hausbau. Die Lüftungsanlage ist für den kontrollierten Luftwechsel in Einfamilienhäusern, Büros, Hotels, Cafés, Konferenzsälen und anderen Wohn- und Gewerberäumen bestimmt. -
Seite 6: Technische Daten
KOMfORt eC LB(e) (-e) www.blaubergventilatoren.de TECHNISCHE DATEN Die Lüftungsanlage ist in geschlossenen Räumen bei Temperaturen von +1 °C bis +40 °C und einer relativen Luftfeuchtigkeit von maximal 80 % einsetzbar. Die Taupunkttemperatur der beförderten Luft muss 2-3 °C unter der Temperatur der Gehäuseoberfläche liegen, damit sich kein Kondensat im Inneren des Gehäuses bilden kann. - Seite 7 KOMfORt eC LB(e) (-e) www.blaubergventilatoren.de Ø d Außen- und Anschlussabmessungen, mm Modell KOMFORT EC LB(E) 300(-E) 16 157 1180 1083 1126 586 566 480 540 479 506 168 193 118 190 189 189 KOMFORT EC LB(E) 400(-E) 16 197 1191 1094 1137 702 682 596 566 504 531 162 201 141 248 217 217...
-
Seite 8: Bauart Und Funktionsweise
Die Anlagen KOMFORT EC LBE S21, KOMFORT EC LBE -E S21 sind mit einem eingebauten Nachheizregister ausgestattet, um die Zuluft auf eine angenehmere Temperatur zu erwärmen. Optional kann an die Anlagen KOMFORT EC LB S21, KOMFORT EC LB -E S21 einer Kanal-Elektro-Nachheizregister ENH angeschlossen werden. - Seite 9 KOMfORt eC LB(e) (-e) www.blaubergventilatoren.de Lüftungsanlage: Steuereinheit: · · · · · · Zuluftventilator · · · · · · Abluftventilator · · · · · · Gegenstromwärmetauscher · · · · · · Zuluftfilter · · · · ·...
- Seite 10 KOMfORt eC LB(e) (-e) www.blaubergventilatoren.de LUFTSTROMRICHTUNG AUßENLUFT ABLUFT FORTLUFT ZULUFT WECHSEL DER WARTUNGSSEITE Entfernen Sie die Stopfen auf der Wartungsseite der Anlage und auf der Gegenseite der Anlage. Lösen Sie die Schrauben, mit denen die Wartungsblenden befestigt sind, und entfernen Sie sie. Entfernen Sie den Wärmetauscher mit einer Kondensatwanne.
-
Seite 11: Montage Und Betriebsvorbereitung
KOMfORt eC LB(e) (-e) www.blaubergventilatoren.de MONTAGE UND BETRIEBSVORBEREITUNG LESEN SIE DIE VORLIEGENDE BETRIEBSANLEITUNG VOR DER MONTAGE DES GERÄTS AUFMERKSAM DURCH! BEI DER MONTAGE DES GERÄTS IST EIN AUSREICHENDER WARTUNGSZUGANG ZU BERÜCKSICHTIGEN. MONTAGE UND ANSCHLUSS DES FEUCHTIGKEITSSENSORS FS2 WARNUNG! Der Feuchtigkeitssensor im Abluftkanal muss vor der Montage der Anlage installiert und angeschlossen werden. - Seite 12 Alle Anlagen sind mit einer Auffangwanne ausgestattet. Die Auffangwanne in die Anlage mit Energierückgewinnung (KOMFORT EC LB -E, KOMFORT EC LBE -E) wird nicht verwendet, da durch die Übertragung von Feuchtigkeit von einem Luftstrom zum anderen durch die Enthalpiemembran kein Kondensat gebildet wird.
-
Seite 13: Netzanschluss
KOMfORt eC LB(e) (-e) www.blaubergventilatoren.de NETZANSCHLUSS DAS GERÄT IST VOR ALLEN ARBEITEN VOM STROMNETZ ZU TRENNEN. DER ANSCHLUSS DES GERÄTS AN DAS STROMNETZ IST NUR NACH SORGFÄLTIGEM LESEN DER BETRIEBSANLEITUNG DURCH FACHPERSONAL GESTATTET, WELCHES ÜBER EINE GÜLTIGE ZULASSUNG FÜR SELBSTSTÄNDIGE ARBEITEN AN ELEKTRISCHEN ANLAGEN BIS 1000 V VERFÜGT. -
Seite 14: Anschlussschema
KOMfORt eC LB(e) (-e) www.blaubergventilatoren.de Anschlussschema (Anlage mit einer Steuereinheit S14) +24V +24V SM1* SM2* PK1* ~230 VAC Maximale Bezeichnung Name Kabeltyp Anmerkung Kabellänge SM1* Elektroantrieb der Zuluftklappe 2 x 0,75 mm 20 m SM2* Elektroantrieb der Abluftklappe 2 x 0,75 mm 20 m Jumper während des Anschlusses... -
Seite 15: Steuerung
KOMfORt eC LB(e) (-e) www.blaubergventilatoren.de STEUERUNG Die Anlage wird gesteuert: Bei Anlagen mit einer Steuereinheit S14: über ein Wandbedienfeld mit Kabel (im Lieferumfang enthalten) Bei Anlagen mit einer Steuereinheit S21: über einer App und/oder einem verkabelten und drahtlosen Wandbedienfeld (separat erhältlich) - Seite 16 KOMfORt eC LB(e) (-e) www.blaubergventilatoren.de 2. Pflege des Wärmetauschers (einmal pro Jahr) Auch bei regelmäßiger Reinigung der Filter kann sich etwas Staub im Wärmetauscher ablagern. Daher muss der Wärmetauscher für ine anhaltend hohe Effizienz ebenso regelmäßig gereinigt werden. Nehmen Sie diesen aus der Lüftungsanlage und reinigen Sie ihn mit Druckluft oder mit einem Staubsauger.
-
Seite 17: Störungsbehebung
Einsätzen an den Stutzen der montieren. Lüftungsrohre Reinigen Sie das Kondensatablaufsystem. Den Neigungswinkel des Kondensatablaufsystems Wasseraustritt (nur bei KOMFORT EC LB, Verstopftes, beschädigtes oder falsch überprüfen. Sicherstellen, dass der Siphon mit KOMFORT EC LBE Anlagen) montiertes Kondensatablaufsystem Wasser gefüllt ist und die Ablaufrohre vor Frost geschützt sind. -
Seite 18: Herstellergarantie
KOMfORt eC LB(e) (-e) www.blaubergventilatoren.de HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. -
Seite 19: Abnahmeprotokoll
KOMfORt eC LB(e) (-e) www.blaubergventilatoren.de ABNAHMEPROTOKOLL Typ des Geräts Lüftungsanlage Modell KOMFORT EC LB______________________ Seriennummer Herstellungsdatum Prüfzeichen VERKÄUFERINFORMATIONEN Bezeichnung der Verkaufsstelle Anschrift Telefon E-Mail Kaufdatum Gerät mit sämtlichem Zubehör mit einer Betriebsanleitung erhalten. Die Garantiebedingungen sind verständlich und akzeptiert. Unterschrift des Käufers Stempel des Händlers... - Seite 20 www.blaubergventilatoren.de B109-1DE-01...
