SDI/i.LINK/DV
Input/Output Board
設置説明書
Installation Instructions
Manuel d'installation
Installationsanleitung
Istruzioni per l'installazione
お買い上げいただきありがとうございます。
電気製品は、安全のための注意事項を守らないと、
火災や人身事故になることがあります。
•
ご使用にあたっては、デジタルビデオカセットレコーダー本体
に付属の取扱説明書の「安全のために」 と「
をよくお読みください。お読みになったあとは、いつでも見ら
れるところに必ず保管してください。
•
本基板の取り付けは、必ずお買い上げ店またはソニーのサービ
ス窓口にご依頼ください。
DSBK-160A
2001 Sony Corporation
2
ページ
Page 13
Page 23
Seite 33
3-205-664-01(1)
Pagina 43
警告」 、 「
注意」
JP
GB
FR
DE
IT
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Sony DCBK-160A
Inhaltszusammenfassung für Sony DCBK-160A
- Seite 1 Input/Output Board 設置説明書 ページ Installation Instructions Page 13 Manuel d’installation Page 23 Installationsanleitung Seite 33 Istruzioni per l’installazione Pagina 43 お買い上げいただきありがとうございます。 電気製品は、安全のための注意事項を守らないと、 火災や人身事故になることがあります。 • ご使用にあたっては、デジタルビデオカセットレコーダー本体 に付属の取扱説明書の「安全のために」 と「 警告」 、 「 注意」 をよくお読みください。お読みになったあとは、いつでも見ら れるところに必ず保管してください。 • 本基板の取り付けは、必ずお買い上げ店またはソニーのサービ ス窓口にご依頼ください。 DSBK-160A 2001 Sony Corporation...
- Seite 2 日本語 警告表示の意味 設置説明書および製品では、次のような表示をしています。表示の内容をよく理解し てから本文をお読みください。 この表示の注意事項を守らないと、火災や感電などにより死亡や大けがなど人身事故 につながることがあります。...
- Seite 3 目次 警告 ..................取り扱い説明 概要 ..................DSBK-160A の構成品 ..............5 設置説明 取り付け ................. 準備 ....................6 取り付け手順 .................. 7 端子キャ ップを取り付ける ............12 お客様へ 6 ページ以降の設置説明 ( 「取り付け」の項)は、特約店およびソニーの サービス窓口用の設置説明書です。 お客様がこの設置説明書に記載された作業を行う と、 火災や、 感電やけ がなどの人身事故につながる こ とがあ り ます。 お客様自身では絶対に取り付け作業をしないでく ださい。 本基板の取り付けは、...
- Seite 4 取り付け 取り扱い説明 概要 SDI/i.LINK/DVイ ンプッ ト/アウ ト プッ ト ボー ドDSBK-160Aは、 ソニーデジ タルビデオカセッ ト レコーダーDSR-70A用のオプシ ョ ン基板です。 本基板 に付属のコネクターパネルは以下の端子を備えています。 SDI IN/OUT (BNC 端子 型 • SDI(D1)フ ォーマッ トのデジタルビデオ/オーディ オ信号を入出力します。 DV IN/OUT IEEE1394 端子（ ピン コネクター • i.LINK に準拠した DV 入出力専用の端子です。 も う1 台の DSR-70A や、...
-
Seite 5: Dsbk-160A の構成品
DSBK-160A の構成品 DSBK-160Aは、下図の品目で構成されています。 SDI-56/57 基板 × ケーブル × コネクターパネル × ハーネス × (0.3m) ( ピンケーブル × 型端子用キャップ × ピン端子用キャップ ×... -
Seite 6: 取り付け
取り付け 設置説明 取り付け 準備 基板の取り付け作業を始める前に、コネクターパネルにケーブル 2 本と ハーネスを接続しておいてく ださい。 SDI IN端子に赤色のケーブルを、 SDI OUT端子にオレンジ色のケーブル を、 6ピン端子にハーネスをそれぞれ接続します。 ハーネス 赤色のケーブル オレンジ色のケーブル コネクターパネル... -
Seite 7: 取り付け手順
取り付け手順 DSR-70Aのバッテ リ ーパネル (ネジ4か所)とブラ ンクパネル (ネジ2か 所)を取り外す。 ご注意 ブラ ンクパネルとネジをなく さないよ う に保管してく ださい。 バッテリーパネル ネジ ブランクパネル コネクターパネルを差し込み、 接続されているケーブル2本とハーネ スをDSR-70A の基板スロ ッ トの中から1 本ずつ上面へ出す。 手順 で外したネジでコネクターパネルをネジ止めする。 ネジ コネクターパネル （続く ）... - Seite 8 取り付け ケーブルとハーネスをケーブルホルダーに留める。 ケーブルホルダー バッテ リ ーパネルをはずした開口部の上にSDI-56/57基板を置き、 基 板にケーブルとハーネスを接続する。 基板上のREDとORGのコネクターに、 ケーブル 2本 (赤とオレンジ) を、 6ピンコネクターにハーネスをそれぞれ接続する。 ：赤色のケーブル ：オレンジ色のケーブル ピンコネクター：ハーネス オレンジ色のケーブル 赤色のケーブル ハーネス...
- Seite 9 SDI-56/57基板をDSR-70A前面側から2番目のスロ ッ ト に差し込み、 基板の両端のレバーを両手で持って、ゆっ く り と奥へ入れる。 レバーが基板押さ えの位置まできたと き、 レバーを少し倒して基板を 押し込み、最後にレバーを確実に倒す。 レバー SDI-56/57 基板 基板押さえ （続く ）...
- Seite 10 取り付け ご注意 レバーを倒すタイ ミ ングによっては、 レバーが確実にDSR-70A内部に 収ま らないこ とがあ り ます。 レバーが下図に示すような状態になっていると、 DSR-70A のバッテ リ ーパネルが閉ま り ません。 バッテ リ ーパネルを取り付ける前に、 レバーが確実にDSR-70A内部に 収まっている こ とを確認してく ださい。...
- Seite 11 ケーブルとハーネスをSDI-56/57基板の配線止めで固定し、 余分は 基板スロ ッ ト前方のすき間に押しこむ。 ご注意 ケーブルやハーネスが DSR-70A の後面パネル側でたるむと、冷却 フ ァ ンに巻き込まれる恐れがあ り ます。 配線止め DSR-70A のバッテリ ーパネルを取り付ける。 ご注意 バッテリ ーパネルを取り付ける前に、ケーブルとハーネスが基板レ バーの上を通っていないこ とを再度確認してく ださい。...
-
Seite 12: 端子キャップを取り付ける
取り付け 端子キャップを取り付ける コネクターパネルの端子を使用しないときは、付属の端子キャ ップを取り 付けてく ださい。 端子キャップ... - Seite 13 English For the customers in the U.S.A. This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment.
-
Seite 14: Inhaltsverzeichnis
Fitting Procedure ............17 Attaching the Connector Caps ........22 Overview The DSBK-160A SDI/i.LINK/DV Input/Output Board is an optional board for the DSR-70A/70AP Sony Digital Videocassette Recorder. The connector panel that comes with this board has the following connectors. • SDI IN/OUT connectors (BNC type) Use to input/output digital video/audio signals in SDI (D1) format. -
Seite 15: Components Of The Dsbk-160A

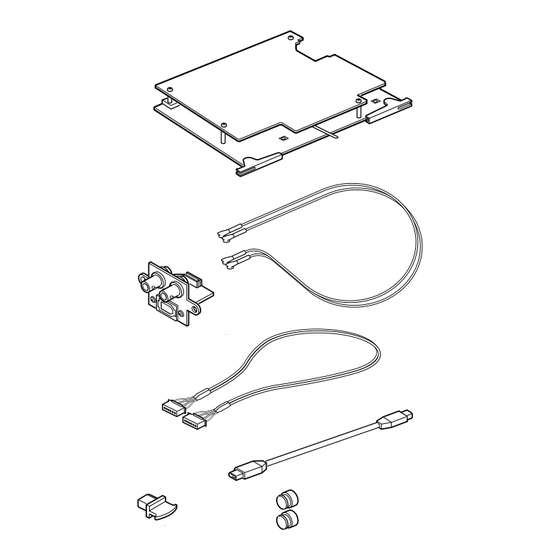

Components of the DSBK-160A The DSBK-160A consists of the following items. SDI-56/57 board (1) Cables (2) Connector panel (1) Harness (1) 6-pin cable (0.3 m (1 foot)) (1) Caps for BNC-type connectors (2) Cap for 6-pin connector (1) -
Seite 16: Installation
Installation Installation Caution If this option is installed incorrectly, personal injury or damage to peripheral items may occur due to fire, shock, or other accidental circumstances. To avoid such risks, installation should be performed by qualified service personnel. Preparations Before installing the board into the VCR, first connect the cables and harness to the connector panel. -
Seite 17: Fitting Procedure
Fitting Procedure Remove the DSR-70A/70AP battery panel (four screws) and cover plate (two screws). Note Take care not to lose the cover plate or screws. Battery panel Screws Cover plate Insert the connector panel and its attached cables and harness into the hole left by the cover plate. Pull the cables and harness one at a time through the DSR-70A/70AP board slot space and up to the top. - Seite 18 Installation Insert the cables and harness into the cable holder. Cable holder Place the SDI-56/57 board above the opening where the battery panel was removed, and connect the cables and harness to the board. Attach the red and orange cables to the RED and ORG connectors, respectively, and the harness to the 6-pin connector on the board.
- Seite 19 Insert the SDI-56/57 board into the second slot from the front of the DSR-70A/70AP. Holding the levers on both sides of the board, slowly slide it into place. When the board is inserted until the levers are aligned with the board retaining rail, lower the levers slightly to seat the board firmly, then lower the levers to be flush with the edge of the board.
- Seite 20 Installation Note When lowering the levers, one or both of them may not properly seat inside the DSR-70A/70AP case. If a lever is positioned as shown in the right side of the figure below, the DSR-70A/70AP battery panel will not close.
- Seite 21 Wind the wire clip around the cables and harness, then push their slack into the space in front of the board inserted in the first slot from the front of the DSR-70A/70AP. Note Do not allow the cables and harness to slacken on the rear panel side, or they may be caught by the cooling fan.
-
Seite 22: Attaching The Connector Caps
Installation Attaching the Connector Caps When the connectors on the connector panel are not used, put the supplied connector caps on them. Connector caps... - Seite 23 Français Pour les utilisateurs au Canada Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada. Pour les clients européens Ce produit portant la marque CE est conforme à la Directive sur la compatibilité électromagnétique (EMC) (89/336/CEE) émise par la Commission de la Communauté...
-
Seite 24: Aperçu
Fixation des bouchons de connecteur ......32 Aperçu La carte d’entrée/sortie SDI/i.LINK/DV DSBK-160A est une carte en option pour le magnétoscope numérique DSR-70A/ 70AP Sony. La plaque à connecteurs fournie avec cette carte comprend les connecteurs suivants. • Connecteurs SDI IN/OUT (type BNC) Permet l’entrée/sortie de signaux audio/vidéo numériques en... -
Seite 25: Composants De La Dsbk-160A
Composants de la DSBK-160A La carte DSBK-160A comprend les éléments suivants. Carte SDI-56/57 (1) Câbles (2) Plaque à connecteurs (1) Faisceau (1) Câble à 6 broches (0,3 m (1 pied)) (1) Bouchons pour connecteurs Bouchon pour de type BNC (2) connecteur 6 broches (1) -
Seite 26: Installation
Installation Installation Attention Si cette option est mal installée, des blessures physiques ou des dommages aux éléments périphériques pourront survenir à cause d’un feu, d’une décharge électrique ou d’autres circonstances accidentelles. Pour éviter de tels risques, l’installation doit être faite par un personnel de service qualifié. Préparatifs Avant d’installer la carte dans le magnétoscope, raccordez d’abord les câbles et le faisceau à... -
Seite 27: Procédure D'installation
Procédure d’installation Retirez le panneau de la batterie du DSR-70A/70AP (quatre vis) et la plaque couvercle (deux vis). Remarque Prenez garde de ne pas perdre la plaque couvercle ou les vis. Panneau de la batterie Plaque couvercle Insérez la plaque à connecteurs et les câbles et le faisceau attachés dans le trou laissé... - Seite 28 Installation Insérez les câbles et le faisceau dans le support de câbles. Support de câbles Placez la carte SDI-56/57 au-dessus de l’ouverture laissée après retrait du panneau de la batterie, et raccordez-y les câbles et le faisceau. Attachez les câbles rouge et orange respectivement aux connecteurs RED et ORG, et le faisceau au connecteur 6 broches de la carte.
- Seite 29 Insérez la carte dans le second logement depuis l’avant du DSR-70A/70AP. Maintenez les leviers des deux côtés de la carte, et glissez-la lentement en place. Quand la carte est insérée jusqu’à ce que les leviers soient alignés sur le rail de retenue de carte, abaissez légèrement les leviers pour asseoir fermement la carte, puis abaissez les pour qu’ils soient de niveau avec l’extrémité...
- Seite 30 Installation Remarque En abaissant les leviers, l’un ou les deux peuvent ne pas s’asseoir correctement dans le coffret du DSR-70A/70AP. Si un levier est placé comme indiqué sur le côté droit de la figure ci-dessous, le panneau supérieur du DSR-70A/70AP ne se fermera pas.
- Seite 31 Enroulez le serre-câble autour des câbles et du faisceau, puis escamotez la partie détendue dans l’espace à l’avant de la carte insérée dans le premier logement à partir de l’avant du DSR-70A/70AP. Remarque Ne laissez pas les câbles et le faisceau se détendre du côté panneau arrière, ils pourraient être happés par le ventilateur de refroidissement.
-
Seite 32: Fixation Des Bouchons De Connecteur
Installation Fixation des bouchons de connecteur Quand les connecteurs SDI IN, SDI OUT 1 et SDI OUT 2 ne sont pas utilisés, insérez les bouchons de connecteur fournis dedans. Bouchons de connecteur... - Seite 33 Deutsch Für Kunden in Europa Dieses Produkt besitzt die CE-Kennzeichnung und erfüllt die EMV-Direktive (89/336/EEC) der EG-Kommission. Die Erfüllung dieser Direktive bedeutet Konformität für die folgenden Europäischen Normen: • EN55103-1: Elektromagnetische Interferenz (Emission) • EN55103-2: Elektromagnetische Empfindlichkeit (Immunität) Dieses Produkt ist für den Einsatz unter folgenden elektromagnetischen Bedingungen ausgelegt: E1 (Wohnbereich), E2 (kommerzieller und in beschränktem Maße industrieller Bereich), E3...
-
Seite 34: Kurzbeschreibung
Kurzbeschreibung Die DSBK-160A SDI/i.LINK/DV Input/Output Board ist eine optionale Leiterplatte für den digitalen Videorecorder DSR- 70AP von Sony. Das Anschlussfeld dieser Leiterplatte verfügt über die folgenden Ein- und Ausgänge: • SDI IN/OUT-Buchsen (BNC) Für die Ein- und Ausgabe digitaler Video-/Audiosignale im Format SDI (D1). -
Seite 35: Die Komponenten Der Dsbk-160A
Die Komponenten der DSBK-160A Die DSBK-160A besteht aus den folgenden Komponenten. Leiterplatte SDI-56/57 (1) Kabel (2) Anschlussfeld (1) Kabelbaum (1) 6pol Kabel (0,3 m) (1) Anschlusskappen für BNC-Stecker (2) Anschlusskappe für 6pol Stecker (1) -
Seite 36: Installation
Installation Installation Vorsicht Bei unsachgemäßer Installation besteht die Gefahr von Verletzungen sowie Schäden an Peripherieausrüstungen aufgrund von Brand, elektrischem Schlag und sonstigen Problemen. Überlassen Sie Installationsarbeiten ausschließlich qualifiziertem Fachpersonal. Vorbereitungen Bringen Sie die Kabel und den Kabelbaum an das Anschlussfeld an, bevor Sie die Karte in den Videorecorder einbauen. -
Seite 37: Einbauverfahren
Einbauverfahren Entfernen Sie das Akkufeld des DSR-70AP (vier Schrauben) und die Abdeckung (zwei Schrauben). Hinweis Achten Sie darauf, die Abdeckung und Schrauben nicht zu verlieren. Akkufeld Schrauben Abdeckung Führen Sie das Anschlussfeld mit angebrachten Kabeln und Kabelbaum durch die frei gewordene Aussparung ein. Ziehen Sie die Kabel und den Kabelbaum einzeln durch den Einsteckschlitz des DSR-70AP nach oben. - Seite 38 Installation Führen Sie die Kabel und den Kabelbaum in den Kabelhalter. Kabelhalter Plazieren Sie die SDI-56/57 über die Öffnung, wo das Akkufeld entfernt wurde, und schließen Sie Kabel und Kabelbaum an die Leiterplatte an; das rote Kabel an RED, das orangerote an ORG und den Kabelbaum an den 6pol Anschluss.
- Seite 39 Schieben Sie die Leiterplatte SDI-56/57 in den zweiten Steckschlitz von der Frontseite des DSR-70AP aus betrachtet. Halten Sie die Leiterplatte an den Hebeln an beiden Seiten und schieben Sie sie vorsichtig ein. Wenn die Verriegelungshebel mit der Schiene ausgerichtet sind, drücken Sie sie leicht nach unten, so dass die Leiterplatte korrekt sitzt, und drücken Sie die Hebel anschließend bis zum Anschlag, so dass Sie mit der Leiterplatte fluchten.
- Seite 40 Installation Hinweis Beim Herunterdrücken der Hebel kann es vorkommen, dass der eine oder andere nicht korrekt im DSR-70AP sitzt. Ist die Situation wie rechts in der Abbildung unten gezeigt, läßt sich das Akkufeld nicht schließen. Vergewissern Sie sich vor dem Anbringen des Akkufelds davon, dass die Hebel einwandfrei unter der Schiene und vollständig im Gehäuse des DSR-70AP sitzen.
- Seite 41 Wickeln Sie die Kabelklemme um Kabel und Kabelbaum und verstauen Sie die losen Enden in dem freien Raum vor der Leiterplatte im ersten Steckschlitz von der Frontseite des DSR-70AP aus betrachtet. Hinweis Die losen Kabelenden nicht zur Rückwand gelangen lassen. Andernfalls kommen sie mit dem Ventilator in Kontakt.
-
Seite 42: Anbringen Der Anschlusskappen
Installation Anbringen der Anschlusskappen Bei Nichtbeschaltung der SDI IN-, SDI OUT 1- und SDI OUT 2-Buchsen setzen Sie die mitgelieferten Anschlusskappen auf. Anschlusskappen... - Seite 43 Italiano Per i clienti in Europa Questo prodotto recante il marchio CE è conforme alla direttiva sulla compatibilità elettromagnetica (EMC) (89/336/CEE) emessa dalla Commissione della Comunità Europea. La conformità a questa direttiva implica la conformità alle seguenti normative europee: • EN55103-1: Interferenza elettromagnetica (Emissione) •...
-
Seite 44: Presentazione
Presentazione La scheda di ingresso/uscita segnali SDI/i.LINK/DV DSBK- 160A è una scheda opzionale per il videoregistratore per videocassette digitali DSR-70AP Sony. Il pannello connettori in dotazione a questa scheda ha i seguenti connettori. • Connettori di ingresso/uscita segnali SDI (SDI IN/OUT) (tipo BNC) Servono per l’ingresso/l’uscita di segnali video/audio digitali... -
Seite 45: Componenti Della Dsbk-160A
Componenti della DSBK-160A La DSBK-160A è costituita dalle seguenti parti. Scheda SDI-56/57 (1) Cavi (2) Pannello connettori (1) Cablaggio (1) Cavo a 6 piedini (0,3 m) (1) Cappuccio per il Cappucci per i connettori connettore a 6 tipo BNC (2) piedini (1) -
Seite 46: Installazione
Installazione Installazione Attenzione Se questa scheda non viene installata correttamente, ne possono risultare lesioni alle persone o danni alle periferiche dovuti a incendi, scosse o altre cause accidentali. Per evitare tali rischi l’installazione deve essere eseguita da personale tecnico qualificato. Preparativi Prima di installare la scheda nel videoregistratore, collegare innanzitutto i cavi e il cablaggio al pannello connettori. -
Seite 47: Procedimento Per L'installazione
Procedimento per l’installazione Rimuovere il pannello batteria (quattro viti) e la piastra di copertura (due viti) del DSR-70AP. Nota Fare attenzione a non perdere la piastra di copertura o le viti. Pannello batteria Viti Piastra di copertura Inserire il pannello connettori con i cavi e il cablaggio collegati nel foro rimasto esposto in seguito alla rimozione della piastra di copertura. - Seite 48 Installazione Inserire i cavi e il cablaggio nel fermacavi. Fermacavi Collocare la scheda SDI-56/57 sopra l’apertura lasciata esposta in seguito alla rimozione del pannello batteria, e collegare i cavi e il cablaggio alla scheda. Collegare i cavi rosso e arancione rispettivamente ai connettori RED e ORG, e il cablaggio al connettore a 6 piedini sulla scheda.
- Seite 49 Inserire la scheda SDI-56/57 nella seconda fessura dal davanti del DSR-70AP. Reggendo la scheda per le levette su entrambi i lati, far scorrere la scheda lentamente in posizione. Quando la scheda è inserita fino al punto in cui le levette sono allineate con la guida di sostegno scheda, abbassare delicatamente le levette in modo da alloggiare la scheda saldamente, quindi abbassare le levette in modo da...
- Seite 50 Installazione Nota Quando si abbassano le levette, una di esse o entrambe potrebbero non rientrare saldamente all’interno del rivestimento del DSR-70AP. Se una levetta si trova come mostrato sul lato destro della figura sottostante, il pannello batteria del DSR-70AP non si chiude.
- Seite 51 Applicare il serrafili ai cavi e al cablaggio, quindi infilare le parti allentate di questi nello spazio davanti alla scheda inserita nella prima fessura dal davanti del DSR-70AP. Nota Evitare che i cavi e il cablaggio si allentino sul lato del pannello posteriore, perché...
-
Seite 52: Applicazione Dei Copriconnettori
Installazione Applicazione dei copriconnettori Quando non si usano i connettori SDI IN, SDI OUT 1 e SDI OUT 2, applicare i copriconnettori in dotazione ai connettori. Copriconnettori Sony Corporation Printed in Japan...
