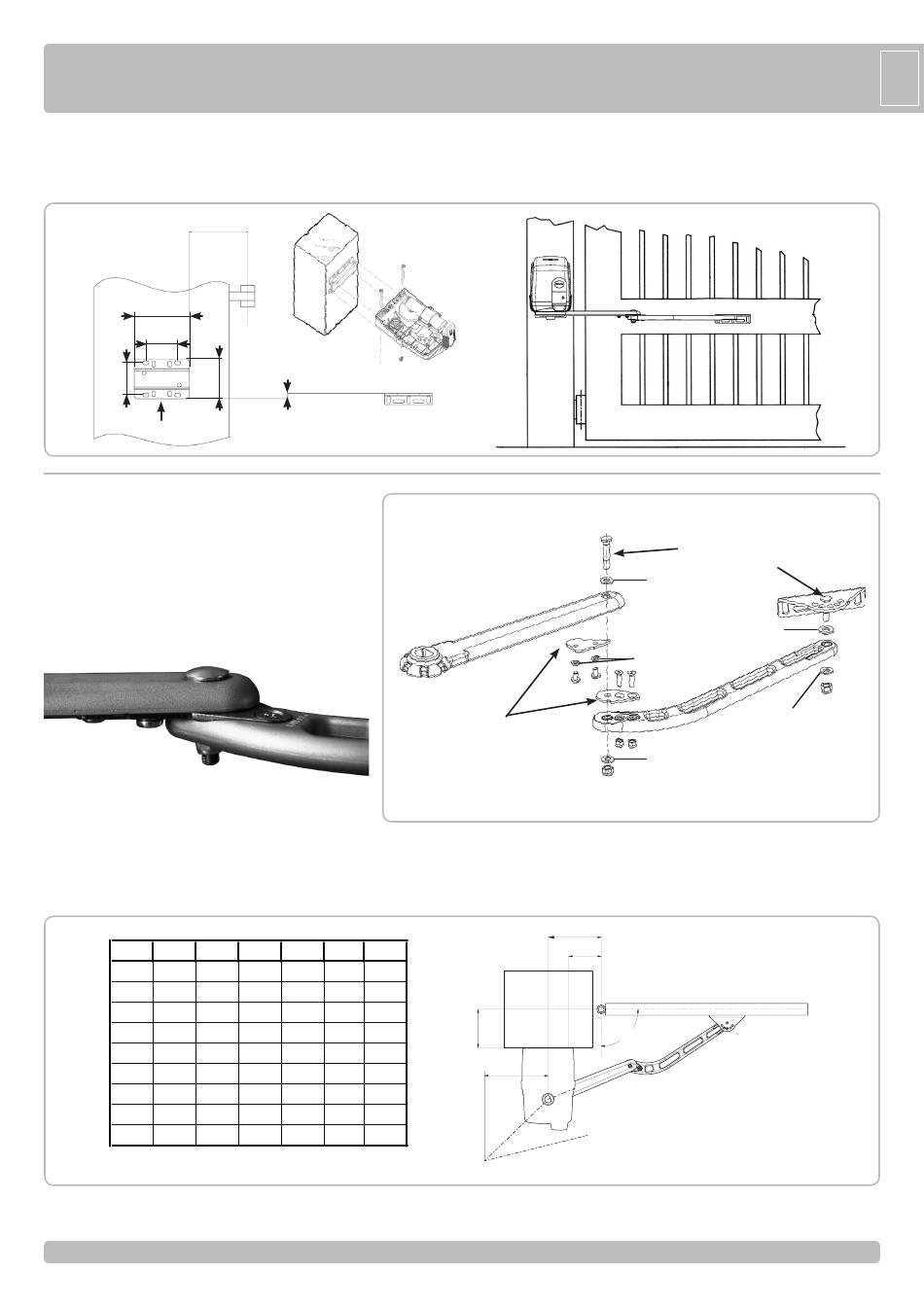

F
IJACIÓN DEL ENGANCHE DEL MOTOR EN LA COLUMNA (D)
Durante la instalación de MINIART-R es necesario respetar algunas medidas, para obtener un buen movimiento de la puerta (ver fig. 6-8).
X
138
80
80 98
D
M
ONTAJE DE PALANCAS DE REMOLQUE CON
DISPOSITIVO DE BLOQUEO ANTI-INTRUSIÓN
(E)
Realizar el ensamblaje de las palancas como en la figura
5.
Cuidado: Atornillar hasta el tope los tornillos V y W para
luego a los dos darles un giro en sentido inverso para
garantizar el correcto movimiento de la palanca. Una vez
ensamblada la palanca, desbloquear el operador, y fijarla
en el motor con el tornillo M10 y la arandela suministrados.
El Bloqueo anti-intrusión (E) impide a la palanca moverse
con la cancela cerrada y con el motor parado.
F
IJACIÓN DEL ENGANCHE DE LA PALANCA CON BLOQUEO ANTI-INTRUSIÓN (E - FIG. 5)
Desbloquear el operador.
Enderezar la palanca hasta el paro del tapòn anti-intrusiòn (E) y doblarla ligeramente tal que, durante el cierre, no sea tensionado el tapòn (E) en cuanto
podrìa romperse en un tiempo demasiado corto.
A max A max*
α°
90 140 190
90 200 200
90 205 205
90 225 225
90 - 240
95 0 0
100 0 0
105 0 0
110 0 0
A max* - En caso se utilize solamente un cierre mecànico en cierre (Im. 8).
6-1624105 rev. 04 08/05/2013
13
X B I T sec
60 130 300 20
70 140 270 19
80 150 230 18
16
90 160 135
15
110 180 0
18
70 140 284
19
90 160 302
19
110 180 315
19
155 225 322
E
B
X
A
I
23
23
V
W
DRL8x17I
DRL10x20I
DRG6I
DRL8x17I
DRL8x17I
α
E
S
4
5
6
