Inhaltszusammenfassung für Zhiyun SMOOTH-Q2
- Seite 1 Die folgenden Funktionen sind in diesem PDF-Dokument verfügbar. Schnelle Stichwortsuche Geben Sie das Stichwort in das Suchfeld ein und klicken Sie auf die Suchschaltfläche Schneller Sprung zwischen den Kapiteln Klicken Sie im Inhaltsbereich auf den Titel eines bestimmten Kapitels, um zu diesem zu springen *Für die Unterstützung der oben genannten Funktionen wird eine Software wie Adobe Reader benötigt.
- Seite 2 S M O O T H - Q 2 Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
Inhalt Lieferumfang ■ Lieferumfang ··················································································1 Lernen Sie SMOOTH-Q2 kennen ■ Lernen Sie SMOOTH-Q2 kennen ····················································2 Anleitung zum Aufladen des Akkus ■ Anleitung zum Aufladen des Akkus ··················································3 Montage und Ausbalancierung der Telefonhalterung ■ Montage der Telefonhalterung ·························································4 Einspannen des Telefons ································································4 Ausbalancieren des Telefons ···························································4... -
Seite 4: Scannen Sie Den Qr-Code Zum Anzeigen Der Anleitungen
Sechsseitige Kalibrierung ································································11 Motorfeinabstimmung ·····································································13 Firmware-Aktualisierung ··································································13 Technische Daten zum Produkt ■ Haftungsausschluss und Warnhinweise ■ Lesetipp ·························································································15 Warnung ························································································15 Sicherheitshinweise ········································································16 Garantiebedingungen ■ Garantiedauer ················································································18 Diese Garantie gilt nicht für ······························································18 Inanspruchnahme der Garantie ·······················································18 Kontaktkarte ■ Scannen Sie den QR-Code zum Anzeigen der Anleitungen... -
Seite 5: Lieferumfang
Lieferumfang Lieferumfang Die Verkaufsverpackung enthält folgende Artikel. Wenden Sie sich an ZHIYUN oder Ihren örtlichen Händler, falls etwas fehlen sollte. manual SMOOTH-Q2 x 1 1 x Telefonhalterung Kurzanleitung USB-Typ-C-Kabel Handschlaufe... -
Seite 6: Lernen Sie Smooth-Q2 Kennen

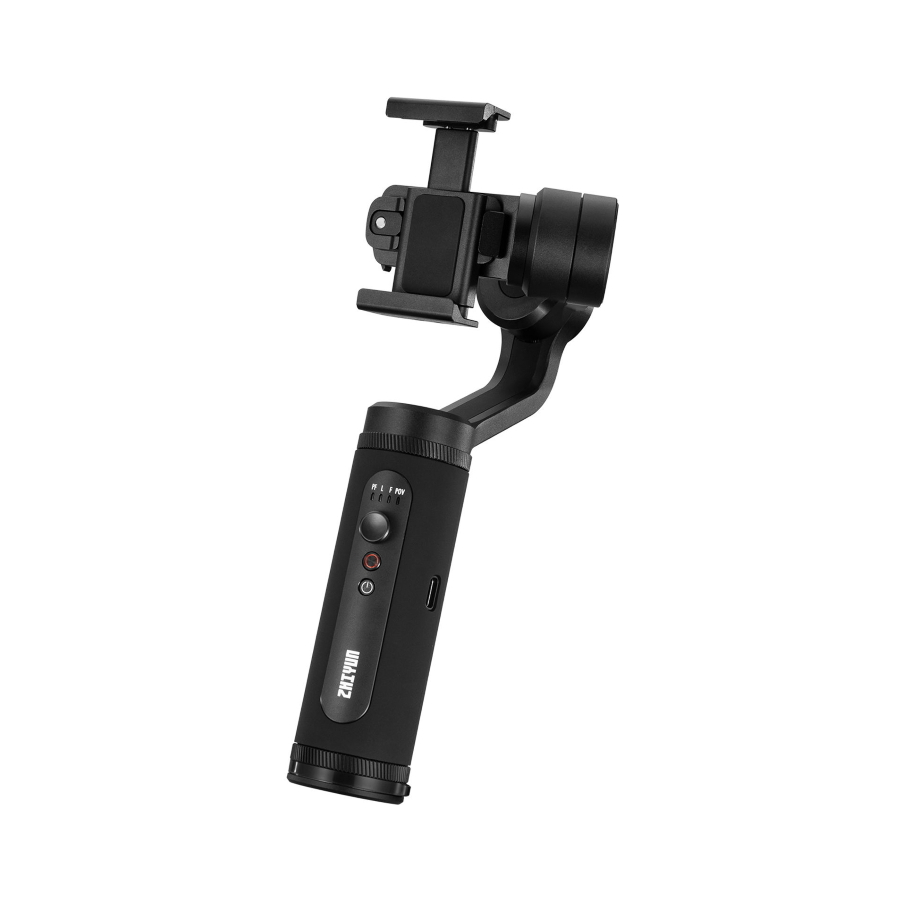

Lernen Sie SMOOTH-Q2 kennen Lernen Sie SMOOTH-Q2 kennen 1. Telefonhalterung 8. Foto/Video-Taste 2. Rollachsenmotor 9. Ein/Aus-Taste 3. Kippachsenmotor 10. Akkufachabdeckung 4. Verriegelung der Telefonhalterung 11. Micro-USB- Stromversorgungsanschluss 5. Schwenkachsenmotor 12. USB-C-Anschluss zum Laden/zur 6. Anzeigeleuchten Firmware-Aktualisierung 7. Joystick... -
Seite 7: Anleitung Zum Aufladen Des Akkus
Anleitung zum Aufladen des Akkus Anleitung zum Aufladen des Akkus SMOOTH-Q2 ist in der Standardausführung mit einem 21700 Lithium-Ionen-Akku ausgestattet. Laden Sie vor der erstmaligen Inbetriebnahme des SMOOTH-Q2 zunächst einmal die Akkus vollständig auf, um den ordnungsgemäßen Betrieb des Stabilisators zu gewährleisten. -
Seite 8: Montage Und Ausbalancierung Der Telefonhalterung
Montage und Ausbalancierung der Telefonhalterung Montage der Telefonhalterung Nehmen Sie die Telefonhalterung aus der Verpackung und befestigen Sie sie wie in den nachstehend aufgeführten Schritten beschrieben am Stabilisator: Lösen Sie die Befestigen Sie die Setzen Sie den Ziehen Sie die ❶... -
Seite 9: Verwendung
Nach erfolgreicher Herstellung einer Bluetooth-Verbindung lassen sich die nativen Kameras einiger Telefone auch ohne die ZY Play-App über den SMOOTH-Q2 steuern (dies betrifft jedoch nur Telefone, bei denen sich der Lautstärkeregler als Auslöser verwenden lässt; bei der Verbindung des Telefons mit dem Stabilisator über... -
Seite 10: Beschreibung Der Betriebsmodi Des Stabilisators
Verwendung Beschreibung der Betriebsmodi des Stabilisators Drücken Sie einmal oder zweimal kurz hintereinander auf den Joystick, um zwischen den verschiedenen Betriebsmodi zu wechseln. Verriegelungsmodus Standard Folgemodus Schwenkfolgemodus Zweimal klicken POV-Modus Vortex-Modus Einmal klicken Rot eingekreiste Motoren bewegen sich automatisch mit dem Stabilisator, während grau eingekreiste Motoren gesperrt sind. - Seite 11 Verwendung Verriegelungsmodus (L): Die drei Motoren sind in diesem Modus alle verriegelt und das Telefon ist in einem bestimmten Winkel festgestellt. Durch das Drücken des Joysticks nach oben/unten und links/rechts lässt sich die Neigungs- und Schwenkachse jedoch auch weiterhin steuern. Folgemodus (F): Die Kamera wird entsprechend der Bewegung des Stabilisators geschwenkt und geneigt.
-
Seite 12: Schnelles Umschalten In Den Bereitschaftsmodus
Verwendung Vortex-Modus (V): In diesem Modus richtet sich die Neigungsachse automatisch um 90° nach oben aus und folgt den mit dem Griff des Stabilisators ausgeführten Bewegungen. Durch Drücken des Joysticks nach links/rechts lässt sich hierbei die Schwenkachse steuern. Schnelles Umschalten in den Bereitschaftsmodus •... -
Seite 13: Manuelle Winkelsperre
Verwendung Manuelle Winkelsperre Drehen Sie das Telefon im Schwenkfolgemodus und im Sperrmodus manuell in einen beliebigen Winkel und lassen Sie es los. Dadurch wird es in diesem Winkel fixiert. Im Schwenkfolgemodus steht Ihnen die manuelle Winkeleinstellung der Neigungsachse zur Verfügung. Im Sperrmodus haben Sie dagegen die Möglichkeit, den Winkel der Neigungs- und Schwenkachse manuell einzustellen. -
Seite 14: App-Betrieb
Ihres Telefons. 2. Öffnen Sie nun die ZY Play-App und navigieren Sie zur Produktseite des SMOOTH-Q2. Tippen Sie auf „Jetzt verbinden“ und wählen Sie den Bluetooth- Namen des Stabilisators, mit dem eine Verbindung hergestellt werden soll (den Bluetooth-Namen des Stabilisators finden Sie auf einer Seite der Telefonhalterung). -
Seite 15: Kalibrierung Und Firmware-Aktualisierung
Play“-App her. Navigieren Sie zum Menüpunkt „Kalibrierung“ und folgen Sie den Anweisungen der App, um den Kalibrierungsvorgang abzuschließen. 2. Durchführen einer Better "sechsseitigen Kalibrierung mit Hilfe der vom Zhiyun-Gimbal bereitgestellten Werkzeuge: Nehmen Sie zunächst einmal den Stabilisator in Betrieb und halten Sie die Modustaste gedrückt, um in den Standby- Modus zu gelangen. - Seite 16 Kalibrierung und Firmware-Aktualisierung SCHRITT 1 STEP 1 SCHRITT 2 STEP 2 SCHRITT 3 STEP 3 SCHRITT 4 STEP 4 SCHRITT 5 STEP 5 SCHRITT 6 STEP 6...
-
Seite 17: Motorfeinabstimmung
3. Nehmen Sie nach Abschluss des Installationsvorgangs den Stabilisator in Betrieb und halten Sie den Joystick gedrückt, um in den Standby-Modus zu gelangen. 4. Öffnen Sie dann „Zhiyun Gimbal Tools“ und befolgen Sie die Anweisungen zur Aktualisierung der Firmware. Möglichkeit 2: Aktualisieren Sie die Firmware über die ZY Play-App. Stellen Sie gemäß... -
Seite 18: Technische Daten Zum Produkt
Temperaturen deutlich mehr Zeit in Anspruch. Alle Daten in dieser Bedienungsanleitung wurden durch interne Versuche der Labore von ZHIYUN ermittelt. Beachten Sie, dass die gesammelten Daten je nach Testumgebung bis zu einem gewissen Grad voneinander abweichen können. Maßgeblich sind stets die Werte, die... -
Seite 19: Haftungsausschluss Und Warnhinweise
Konfiguration, indem Sie vor Inbetriebnahme die gesamte Bedienungsanleitung lesen. Das Nichtbeachten und Nichtbefolgen der hierin aufgeführten Anweisungen und Warnhinweise kann zu schweren Verletzungen bei Ihnen oder Umstehenden sowie zu Schäden am SMOOTH-Q2 und an sich in unmittelbarer Nähe befindlichen Objekten führen. ZHIYUN behält sich das Recht der endgültigen Auslegung dieses Dokuments und aller relevanten Dokumente in Bezug auf SMOOTH-Q2 sowie das Recht zur Durchführung von Änderungen ohne Vorankündigung vor. -
Seite 20: Sicherheitshinweise
Haftungsausschluss und Warnhinweise Sicherheitshinweise VORSICHT: 1. Der SMOOTH-Q2 ist ein hochpräzises Steuergerät. Falls der SMOOTH-Q2 herunterfällt oder äußeren Kräften ausgesetzt wird, könnte es beschädigt werden und funktioniert dadurch möglicherweise nicht mehr richtig. 2. Vergewissern Sie sich, dass die Achsen der kardanischen Aufhängung nicht durch äußere Kräfte blockiert werden, wenn der SMOOTH-Q2 eingeschaltet ist. - Seite 21 Ladegerät nach vollständiger Ladung. 2. Schließen Sie Akkus nicht direkt an eine Steckdose oder Kfz-Steckdose an. Verwenden Sie zum Aufladen immer ein von ZHIYUN zugelassenes Netzteil. ZHIYUN übernimmt keine Haftung, falls Akkus über das Ladegerät eines Drittanbieters aufgeladen werden.
-
Seite 22: Garantiebedingungen
1. Kunden haben Anspruch auf einen Ersatz oder eine kostenlose Reparatur, falls das Produkt innerhalb von 15 Tagen nach Erhalt Qualitätsmängel aufweist. 2. Kunden sind berechtigt, den kostenlosen Reparaturdienst von ZHIYUN für jedes Produkt zu nutzen, das sich bei normalen Betriebsbedingungen durch Material- oder Herstellungsfehler innerhalb der geltenden Gewährleistungsfrist als defekt erweist,... -
Seite 23: Kontaktkarte
Kontaktkarte Website Weibo Vimeo Facebook Google+ Facebook (Zhiyun Support) (Zhiyun Tech) Youku Youtube Wechat Instagram... -
Seite 24: Qualitäts-Zertifikat
Qua li tätss tan dards un ds te htnac hs tren ger Üb erpr üfun gd em Ve rkau foff en . Qualitätsprüfer: Laden Sie die aktuelle Version von www.zhiyun-tech.com herunter. Änderung der Informationen in diesem Dokument vorbehalten. ZHIYUN ist eine Marke von ZHISHEN.
