- Seite 1 Die folgenden Funktionen sind in diesem PDF- Dokument verfügbar. Schnelle Stichwortsuche Geben Sie das Stichwort in das Suchfeld ein und klicken Sie auf die Suchschaltfläche Schneller Sprung zwischen den Kapiteln Klicken Sie im Inhaltsbereich auf den Titel eines bestimmten Kapitels, um zu diesem zu springen *Für die Unterstützung der oben genannten Funktionen wird eine Software wie Adobe Reader benötigt.
- Seite 2 SMOOTH-Q4 Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
Inhalt Produktliste ■ ■ Produktliste■······················ 1 Bedienelemente■und■Komponenten■des■SMOOTH-Q4 ■ ■ Bedienelemente■und■Komponenten■des■SMOOTH-Q4■···· 3 Hinweise■zum■Akku■und■Ladevorgang ■ ■ Hinweise■zum■Akku■und■Ladevorgang■··········· 4 Befestigung■und■Gleichgewichtsherstellung ■ ■ Befestigen■des■Smartphones■ · ·············· 5 Anbringen■des■Aufhelllichts■ ··············· 7 Ausgleichen■······················ 8 Verwendung■des■Gimbals ■ ■ Übersicht■über■die■Bedienelemente,■LED-Anzeigeleuchten■und■ Anschlüsse■ ······················ 9 Beschreibung■der■Betriebsarten■des■Gimbals■ · ······· 12 Umschalten■zwischen■Querformat-■und■Hochformatmodus■ · 15 Teleskopstangenmodus■... - Seite 4 Kalibrierung■······················ 22 Autom.■Kalibrierung■ ·················· 22 Sechs-Seiten-Kalibrierung■················ 23 Technische■Daten■zum■Produkt ■ ■ Haftungsausschluss■und■Warnhinweis ■ ■ Symbole■im■Text■ ···················· 27 Warnhinweise■ ····················· 27 Sicherheitshinweise■ ·················· 28 Garantiekarte ■ ■ Garantiezeitraum···················· 30 Garantieausschlüsse■ ·················· 30 Verfahren■zur■Inanspruchnahme■der■Garantieleistungen■ ··· 30 Kontaktkarte ■ ■...
-
Seite 5: Produktliste
Produktliste Überprüfen Sie bitte vor der Verwendung dieses Produkt sorgfältig, ob alle der folgenden Teile in der Produktverpackung enthalten sind. Wenden Sie sich an ZHIYUN oder Ihren örtlichen Händler, falls etwas fehlen sollte. 1 x SMOOTH-Q4 1 x Stativ 1 x USB-Typ-C-Kabel... - Seite 6 Produktliste 4 x Filter für Aufhelllicht* Mit „* “ gekennzeichnetes Zubehör ist nur in dem COMBO-Paket enthalten. Es ist dementsprechend nicht im Standard-Paket enthalten.
-
Seite 7: Bedienelemente Und Komponenten Des Smooth-Q4

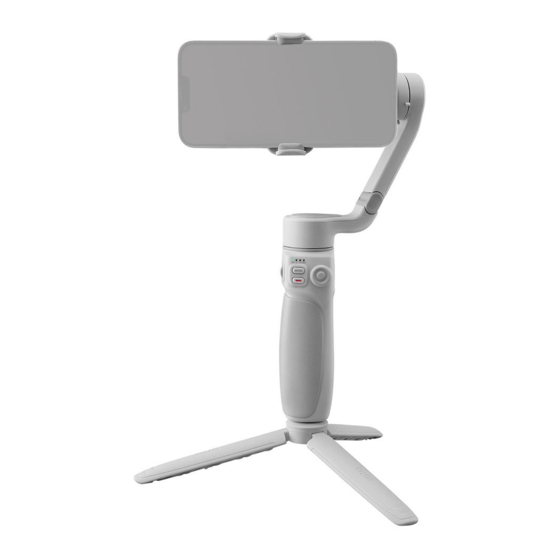

Bedienelemente und Komponenten des SMOOTH-Q4 Bedienelemente und Komponenten des SMOOTH-Q4 1. Magnet für Fülllicht 13. Schwenkachsenmotor 2. Smartphone-Klemme 14. USB-C-Anschluss zum Laden/ 3. LED-Anzeige für Betriebsart und Aktualisieren der Firmware Akkustand des Gimbals 15. Ein/Aus-Taste 4. Einstellrad 16. Rollachsenmotor 5. Griff 17. -
Seite 8: Hinweise Zum Akku Und Ladevorgang
Sie das eine Ende an ein geeignetes USB-Ladegerät (nicht im Lieferumfang enthalten; 5 V, 2 A empfohlen) und das andere Ende an den Ladeanschluss des SMOOTH-Q4 an. Ist der Ladevorgang abgeschlossen, beginnen die vier LEDs am Gimbal grün zu leuchten. -
Seite 9: Befestigung Und Gleichgewichtsherstellung
Befestigung und Gleichgewichtsherstellung Befestigen des Smartphones 1. Klappen Sie den SMOOTH-Q4 zunächst einmal auseinander. Entriegeln Sie dann die Neigungsachse, die Schwenkachse und die Klemmvorrichtung für das Smartphone. ③ ④ ① ② Beachten Sie die in der Abbildung gezeigten Drehrichtungen der Achsen, um... - Seite 10 ① Achten Sie bei der Montage des Smartphones darauf, dass das gesamte Smartphone fest in der Telefonklemme fixiert ist. ② Am SMOOTH-Q4 muss ein Smartphone montiert und ausbalanciert sein, bevor Sie ihn einschalten. Ist beim Einschalten des Gimbals kein Smartphone in der Klemmvorrichtung untergebracht, gibt der Motor einen Signalton aus und der Gimbal versetzt sich automatisch in den Standby-Modus.
-
Seite 11: Anbringen Des Aufhelllichts
Befestigung und Gleichgewichtsherstellung Anbringen des Aufhelllichts Das magnetische Fülllicht ist im SMOOTH-Q4 COMBO-Paket enthalten. Bringen Sie je nach Aufnahmeszenario das magnetische Fülllicht an der vorderen oder hinteren Kamera an. Fülllicht für die Fülllicht für die Frontkamera Rückkamera Dem COMBO-Paket liegen vier Filter bei, die Sie bei Bedarf an dem magnetischen Fülllicht des SMOOTH-Q4 anbringen können. -
Seite 12: Ausgleichen
Telefonklemme nach links oder rechts, bis das Telefon stabil ist und sich fast auf gleicher Höhe mit dem Boden befindet. Der ausbalancierte Zustand des Smartphones hat Einfluss auf die Laufzeit des SMOOTH-Q4. Der SMOOTH-Q4 kann normal betrieben werden, wenn er nicht ausbalanciert ist, aber er verbraucht mehr Akkuleistung und die Motorkraft ist geschwächt. -
Seite 13: Verwendung Des Gimbals
Verwendung des Gimbals Übersicht über die Bedienelemente, LED-Anzeigeleuchten und Anschlüsse Ein/Aus-Taste Einzelner Tastendruck: Anzeigen des Akkustands des in dem Gimbal integrierten Akkus (im eingeschalteten Zustand). Gedrückt halten: Ein-/Ausschalten. Achtfacher Tastendruck: Auflösen der Bluetooth-Kopplung. Foto/Video-Taste Einzelner Tastendruck: Anfertigen eines Fotos (im Fotomodus der ZY Cami-App). Starten/Stoppen der Videoaufnahme (im Videomodus der ZY Cami-App). -
Seite 14: Einstellrad
Verwendung des Gimbals LED-Betriebsartenanzeige des Gimbals (F-LED blinkt: Go-Modus; POV-LED blinkt: Vortex-Modus) • Blinken alle vier LED-Anzeigeleuchten langsam, befindet sich der Gimbal im Standby-Modus. • Blinken alle vier LED-Anzeigeleuchten schnell, ist die Aktualisierung der Firmware fehlgeschlagen. • Blinken alle vier LED-Anzeigeleuchten der Reihe nach von links nach rechts auf, wird die auf dem Gerät installierte Firmware aktualisiert. - Seite 15 MODE-Taste und die Foto-/Video-Taste zwei Sekunden lang gedrückt halten. ② Bei bestehender Bluetooth-Verbindung ist der SMOOTH-Q4 in der Lage, die native Kamera des Smartphones auch ohne die ZY Cami-App zu steuern. Diese Funktion steht Ihnen mit allen Mobiltelefonen zur Verfügung, die die Steuerung der Kamera über die Lautstärketaste unterstützen.
-
Seite 16: Beschreibung Der Betriebsarten Des Gimbals
Verwendung des Gimbals Beschreibung der Betriebsarten des Gimbals Drücken Sie die MODE-Taste einmal oder zweimal, um zwischen den Modi umzuschalten. Verriegelungsmodus Standard Folgemodus Schwenkfolgemodus Doppelter Tastendruck Vortex-Modus Blickwinkelmodus Einzelner Tastendruck Schwenkfolgemodus (PF) Die Motoren der Neigungs - und Rollachse sind gesperrt und die Schwenkachse folgt der Bewegung des Gimbalgriffs. - Seite 17 Verwendung des Gimbals Verriegelungsmodus (L) Alle drei Motoren sind gesperrt und folgen der Bewegung des Gimbalgriffs nicht. Durch das Drücken des Joysticks nach oben/ unten und links/rechts lässt sich die Längsachse Neigungs- und Schwenkachse jedoch Neigungsachse auch weiterhin steuern. Schwenkachse Folgemodus (F) Der Motor der Rollachse ist gesperrt.
- Seite 18 Verwendung des Gimbals Blickwinkelmodus (POV) Die Motoren der drei Achsen folgen d e n B e w e g u n g e n d e s G i m b a l - G r i f f s . D u r c h d a s D r ü c k e n d e s Joysticks nach oben/unten und links/rechts lässt sich die Neigungs- Längsachse...
-
Seite 19: Umschalten Zwischen Querformat- Und Hochformatmodus
Verwendung des Gimbals Go-Modus (GO) Die Motoren der Neigungs - und Schwenkachse folgen mit hoher Geschwindigkeit den Bewegungen des Gimbal-Griffstücks, während die Längsachse Rollachse gesperrt ist. Der Joystick ist Neigungsachse deaktiviert. Schwenkachse Die rot eingekreisten Motoren folgen der Bewegung des Gimbals, während die grau eingekreisten Motoren gesperrt sind. -
Seite 20: Teleskopstangenmodus
Verwendung des Gimbals Teleskopstangenmodus Der SMOOTH-Q4 ist mit einer integrierten Teleskopstange ausgestattet. Möchten Sie den Teleskopstangenmodus aktivieren, ziehen Sie einfach die Teleskopstange nach oben auf die gewünschte Länge aus. Den Winkel der Neigungsachse können Sie sowohl vor- als auch nachher den gegenwärtigen Aufnahmebedingungen anpassen. -
Seite 21: Manuelles Positionieren
Sie können nur die Neigungsachse und die Schwenkachse einstellen. Bitte drehen Sie das Gerät mit dem geeigneten Kraftaufwand. Standby-Modus Befindet sich der SMOOTH-Q4 im eingeschalteten Zustand und Sie drehen die Telefonhalterung oder die Neigungsachse von Hand in die Richtung des Verriegelungsbügels, versetzt sich der SMOOTH-Q4 automatisch in den Standby- Modus. -
Seite 22: Bedienung Der App
Bluetooth-Name des Gimbals befindet sich seitlich auf dem Ausleger der Neigungsachse und lautet BENUTZER-ID: XXXX). 3. Nehmen Sie den SMOOTH-Q4 zum ersten Mal in Betrieb, ist zudem die Aktivierung in der ZY Cami-App erforderlich. Eine Internetverbindung ist erforderlich. Nachdem die Aktivierung erfolgreich war, können Sie das Kameramenü... -
Seite 23: Beschreibung Der App-Funktionen
Bedienung der App Beschreibung der APP-Funktionen Gestensteuerung SmartFollow Bearbeitungswer- intelligenten-Modus kzeuge ZY Cami Firmware- Zeitraffer Aktualisierung Weitere Informationen zu den Funktionen der App „ZY Cami “ finden Sie auf der offiziellen Webseite von ZHIYUN (www.zhiyun-tech.com) und in den Videoanleitungen zum SMOOTH-Q4. -
Seite 24: Firmwareaktualisierung Und Kalibrierung
Firmwareaktualisierung und Kalibrierung Firmware-Aktualisierung Sie können „Zhiyun Gimbal Tools “ oder die „ZY Cami “-App verwenden, um die Firmware des SMOOTH-Q4 zu aktualisieren. Möglichkeit 1: 1. Nehmen Sie zunächst einmal das USB-C-Kabel zur Hand und schließen Sie das eine Ende an den sich am SMOOTH-Q4 befindlichen Anschluss zum Laden/Aktualisieren der Firmware und das andere Ende an einen freien USB-Anschluss Ihres Computers an. -
Seite 25: Firmwareaktualisierung Und Kalibrierung
Uploading, please wait Cancel Möglichkeit 2: Koppeln Sie den SMOOTH-Q4 mit der „ZY Cami “-App. Sollte Sie „ZY Cami “ zum Aktualisieren der Firmware auffordern, folgen Sie einfach den Anweisungen auf dem Bildschirm, um den Vorgang abzuschließen. Eine Internetverbindung ist erforderlich. -
Seite 26: Kalibrierung
Kalibrierung verwendet. 3. Der Gimbal war erheblichen Temperaturschwankungen ausgesetzt. Autom. Kalibrierung 1. Installieren Sie den SMOOTH-Q4 auf dem Stativ und verbinden Sie mit der ZY Cami-App. 2. Gehen Sie in die Einstellungen der App und wählen Sie „auto-calibration “. Der SMOOTH-Q4 führt die Kalibrierung automatisch durch. -
Seite 27: Sechs-Seiten-Kalibrierung
Firmware und an einen freien USB-Anschluss Ihres Computers an. Schalten Sie den Gimbal ein und versetzen Sie ihn in den Standby-Modus. 2. Öffnen Sie dann das Programm „Zhiyun Gimbal Tools “ , klicken Sie oben auf „open “ und anschließend unten auf „calibration “. Folgen Sie jetzt nur noch den eingeblendeten Anweisungen, um das Kalibrierverfahren ordnungsgemäß... - Seite 28 Firmwareaktualisierung und Kalibrierung SCHRITT 1 SCHRITT 2 SCHRITT 3 SCHRITT 4 SCHRITT 5 SCHRITT 6...
-
Seite 29: Technische Daten Zum Produkt
Technische Daten zum Produkt Produktmodell: SM117 Min. Standard Max. Anmerkung Betriebsspannung 6,5 V 7,7 V 8,8 V Betriebsstrom 100 mA 3300 mA Ladespannung 4,5 V 5,5 V Ladestrom 1200 mA Verfolgungsabweichung ± 0,01° ± 0,04° im statischen Zustand Verfolgungsabweichung ± 0,05° ±... - Seite 30 Umgebungsbedingungen ab. Das bedeutet, dass sich beispielsweise die Ladedauer bei niedrigen Temperaturen merklich verlängert. Sämtliche der in dieser Bedienungsanleitung enthaltenen Daten stammen aus internen, in Laboren von ZHIYUN durchgeführten Untersuchungen. Die erhobenen Daten können je nach Situation und vorherrschenden Umgebungsbedingungen starken Abweichungen unterliegen. Maßgeblich sind jedoch stets die Werte, die sich aus Ihrer tatsächlichen Nutzung des Produkts...
-
Seite 31: Haftungsausschluss Und Warnhinweis
Haftungsausschluss und Warnhinweis Vielen Dank, dass Sie sich für den SMOOTH-Q4 entschieden haben. Die hier enthaltenen Angaben betreffen Ihre Sicherheit, Rechte und Pflichten. Bitte lesen Sie diese Anleitung aufmerksam durch, um eine korrekte Konfiguration vor der Verwendung zu gewährleisten. Falls Sie die Anleitungen und Warnhinweise hier nicht lesen und befolgen, drohen Ihnen und unbeteiligten Dritten schwere Verletzungen sowie Geräte- und andere Sachschäden. -
Seite 32: Sicherheitshinweise
Haftungsausschluss und Warnhinweis in den von ZHIYUN bereitgestellten Produktdokumenten erwähnte Weise. Die Sicherheitsleitlinien hierin enthalten Anleitungen zu Sicherheit, Bedienung und Wartung. Vor Montage, Aufstellung oder Verwendung des Produktes müssen Sie zur sachgemäßen Bedienung des Produktes und zur Vermeidung von Schäden und ernsthaften Verletzungen sämtliche Anleitungen und Warnhinweise in der... - Seite 33 Vermeiden Sie den Kontakt mit Flüssigkeiten oder Reinigungsmitteln jeglicher Art mit dem SMOOTH-Q4. Verwenden Sie zur Reinigung ein trockenes Tuch. 4. Schützen Sie den SMOOTH-Q4 während der Nutzung vor Staub und Sand. ACHTUNG: 1. Trennen Sie das Produkt nach Abschluss des Ladevorgangs vom Ladegerät.
-
Seite 34: Garantiekarte
1. Wenn nach dem Kauf ein Fehler oder ein Problem mit Ihrem Produkt auftritt, wenden Sie sich bitte für Unterstützung an einen lokalen Vertreter. Sie können sich auch jederzeit per E-Mail an den Kundendienst von ZHIYUN unter info@ zhiyun-tech.com oder über die Website www.zhiyun-tech.com wenden . - Seite 35 Garantiekarte Kundeninformationen Kundenname: Telefonnummer: Anschrift: Verkaufsinformationen Verkaufsdatum: Seriennummer des Produkts: Name des Vertragshändlers: Telefonnummer des Vertragshändlers: Erster Wartungsbericht Servicedatum: Unterschrift des Technikers: Problemursache: □ Nicht Serviceergebnis: □ Behoben □ Erstattet /Ersetzt behoben...
-
Seite 36: Kontaktkarte
Kontaktkarte Website Weibo Vimeo Google+ Facebook Facebook (Zhiyun Support) (Zhiyun Tech) Youku Youtube Wechat Instagram... - Seite 37 Üb erpr üfun gd em Ve rkau foff en . Qualitätsprüfer: Eine vollständige Auflistung der Produktinformationen finden Sie auf der offiziellen Webseite von ZHIYUN: Sämtliche der auf www.zhiyun-tech. com bereitgestellten Informationen können jederzeit und ohne vorherige Ankündigung aktualisiert werden. ZHIYUN ™ ist eine Marke von ZHISHEN.
