8

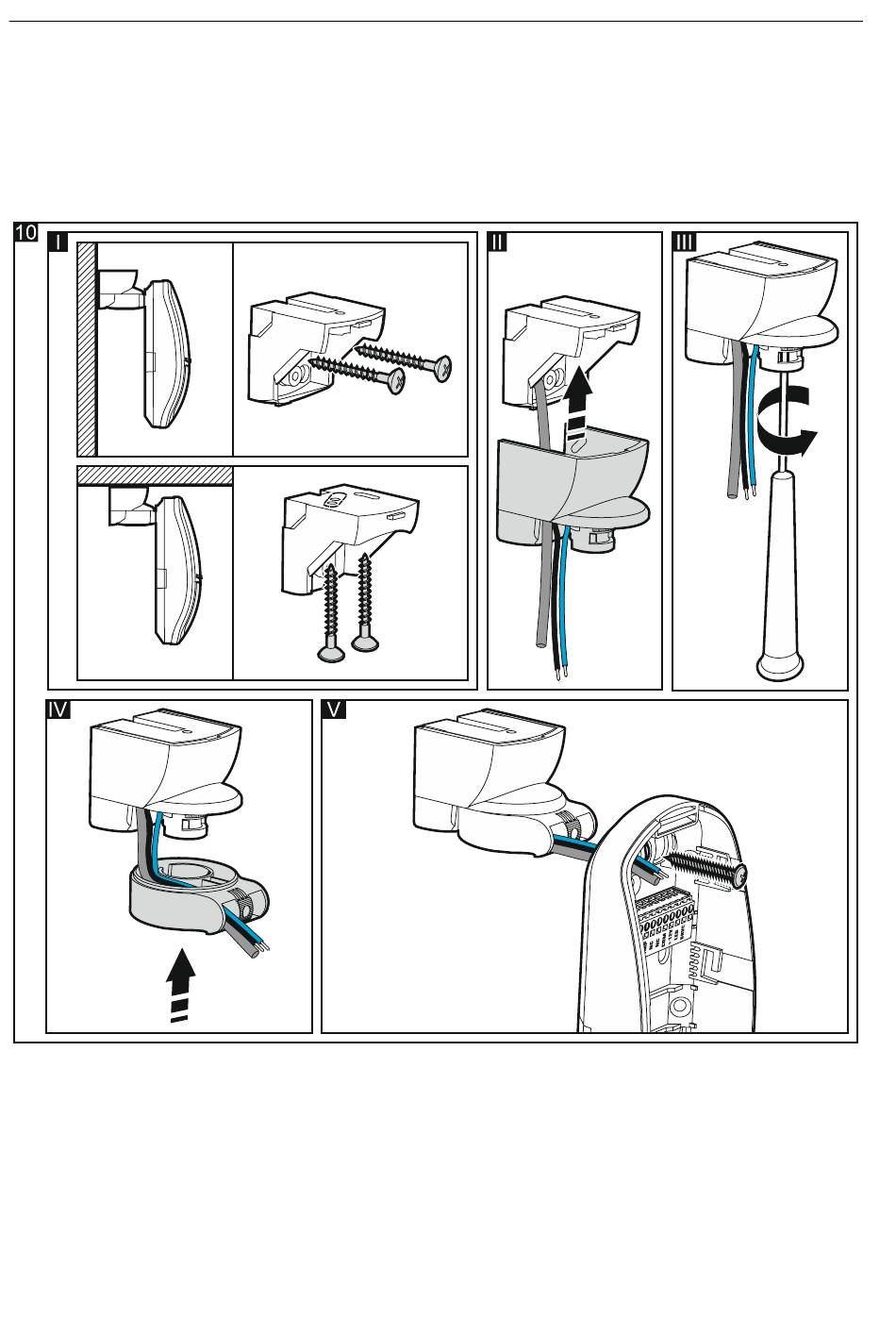

4. Führen Sie das Kabel durch das Loch. Falls der Melder an der Halterung montiert werden
soll, führen Sie das Kabel und die Leitungen des in der Halterung platzierten
Sabotagekontaktes wie in Abbildung 10 dargestellt.
5. Befestigen Sie das Gehäuseunterteil an der Wand (Abb. 9) oder an der Halterung, die an
die Wand oder Decke angeschraubt ist (Abb. 10). Die mitgelieferten Dübel sind für
Untergründe wie Beton, Ziegel etc. bestimmt. Im Falle eines anderen Untergrundes (Gips,
Styropor) verwenden Sie andere, entsprechend angepasste Dübel.
6. Schließen Sie die Leitungen an entsprechende Klemmen an. Wenn Sie den Melder an
der Halterung montiert haben, schließen Sie den Sabotagekontakt in Reihe an
den Sabotageausgang des Melders an. Die Anschlussweise des Sabotagekontaktes ist in
Abbildungen 13 (Konfiguration NC), 15 (Konfiguration 2EOL) und 17 (Konfiguration
3EOL) dargestellt.
7. Platzieren Sie das Elektronikmodul im Gehäuseunterteil und verschieben Sie es nach
oben, um es zu sperren.
8. Konfigurieren Sie den Melder (siehe: „Konfiguration des Melders").
9. Wenn der Melder die Unterkriechzone kontrollieren soll, sollte sich der Knopf auf
der Innenseite der Gehäuseabdeckung in der in Abbildung 11-A gezeigten Position
SLIM-PIR-PRO
SATEL
