- Realisierung von automatischen Aufenthalten im Bahnhof
und bei Rangierbewegungen
- Als Intervallschalter
An dem Baustein lässt sich eine Ein- und eine Ausschalt-
verzögerung jeweils zwischen 0 und 3 Minuten separat
einstellen.
3. Einbau
Befestigen Sie das Zeitrelais mit den beiden beiliegenden
Schrauben in der Nähe des Einsatzortes unterhalb der
Anlagenplatte.
4. Anschluss
4.1 Skaleneinteilung
Die Einteilung bei den beiden Potentiometern für die
Zeiteinstellungen ist nicht linear. Der untere Zeitbereich (0 –
45 Sekunden) ist stärker gespreizt, sodass dort feinfühliger
eingestellt werden kann (Abb. 1).
Das Verstellen der Potentiometer erfolgt mit Hilfe eines
kleinen Schraubendrehers.

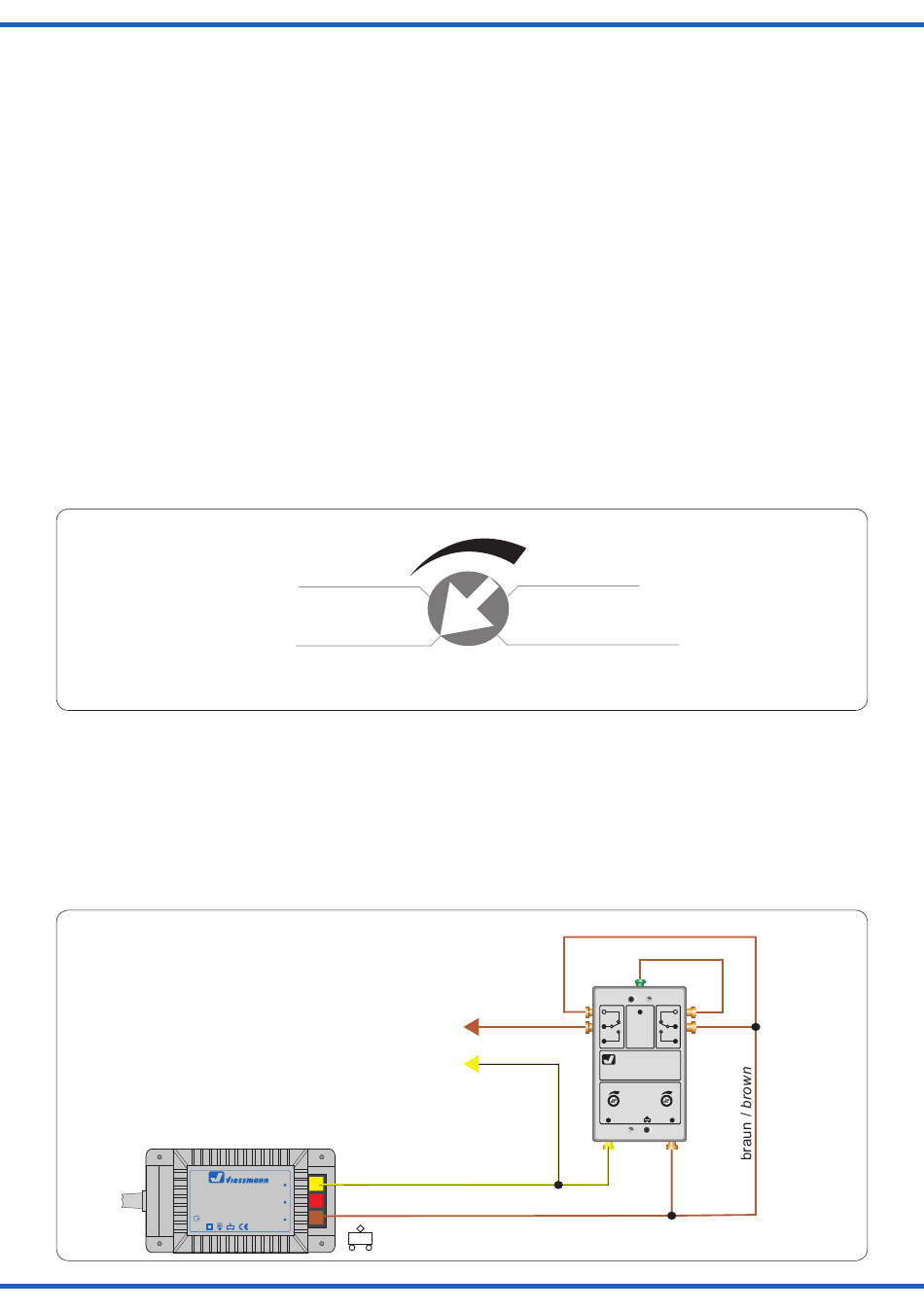

Abb. 1
22 Sekunden / 22 seconds
4.2 Anschluss als Intervallschalter
Mit diesem Kontakt können beliebige Verbraucher auf der
Modellbahn automatisch in regelmäßigen Zeitabständen
ein- und ausgeschaltet werden, z. B. Tag- und Nachtschal-
tung bei Leuchten oder Artikel aus der Viessmann Serie
Emotion – bewegte Welt.
Die Einschaltdauer wird über die Einschaltverzögerung
und die Ausschaltdauer über die Ausschaltverzögerung
eingestellt (Abb. 2).
Abb. 2
ge – gelb / yellow
bn – braun / brown
16 V AC~
z. B. / e. g. 5200
Lichttransformator
Primär
230 V~
Primär
230 V 50 - 60 Hz
Sekundär
52 VA
IP 40
Nur für trockene Räume
45 Sekunden / 45 seconds
0 Sekunden / 0 seconds
0
Minuten / minutes
gelb / yellow
16 V
5200
10 V
Sekundär
0-10-16 V~
max. 3,25 A
ta 25°C
0 V
Gefertigt nach
VDE 0570
EN 61558
- Realization of an automatic stop in the station and dur-
ing shunting/switching.
- As an interval switch.
At the time relay you can adjust a switching-on delay ("Ein")
and a switching-off delay ("Aus") separately. "Verzögerung"
on the box means "delay".
3. Mounting
Mount the time relay with the two included screws
near the place of application below the model plate.
4. Connection
4.1 Scale gradations
The gradation of the two potentiometers for time setting is
not linear. The lower time range (0 – 45 seconds) is more
spreaded, so that you can adjust the time more precisely
in this range (fig. 1).
Please use a small screwdriver to adjust the potentio-
meters.
90 Sekunden / 90 seconds
180 Sekunden / 180 seconds
3
4.2 Connection as interval switch
With this contact you can switch any device on your layout
automatically in periodical time intervals on and off, e. g.
day and night switching of lightings or items of the Viess-
mann eMotion series.
The on time is determined by the switching-on delay
and the off time is determined by the switching-off delay
(fig. 2).
braun / brown
braun / brown
5207
braun
brown
Start
↓
Viessmann
gelb
Zeitrelais
Ein
yellow
Verzögerung
0
3
Minuten
ge
16 V~
Fig. 1
Fig. 2
5207
Aus
0
3
Minuten
bn
braun
brown
3
