Viessmann 5552 Betriebsanleitung

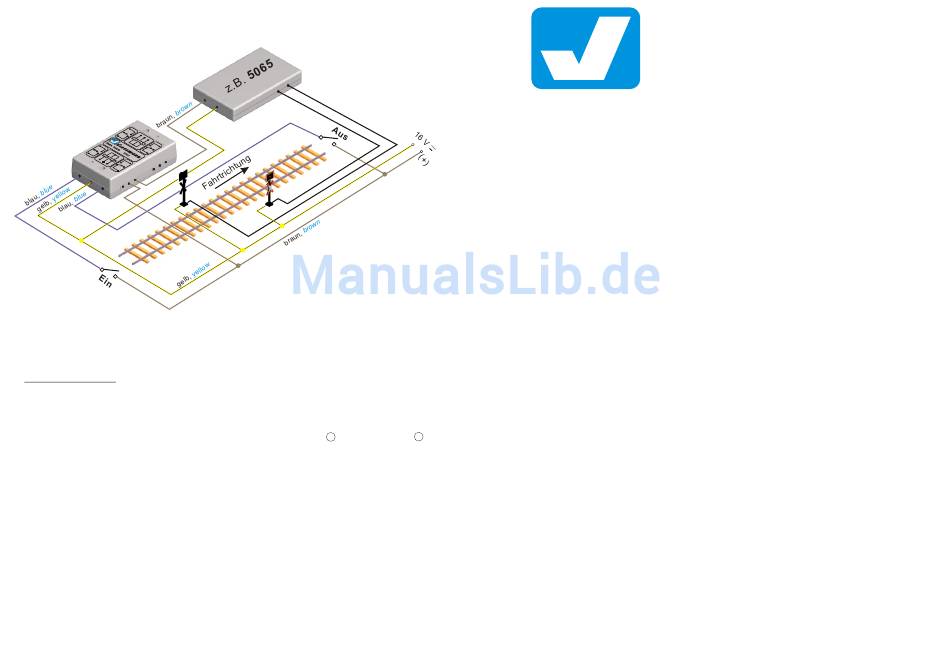

Das folgende Beispiel zeigt die Verwendung des elektronischen Relais zur
Steuerung eines unbeschrankten Bahnüberganges (Andreaskreuz-Blinklicht).
Here is shown how the electronic relay can be used for controlling a crossing sign.
Technische Daten
Technical Data
Betriebsspannung Operating Voltage
Schaltstrom Switching Current
Kontaktbelastbarkeit Max. contact load
Funktion Function
Sicherung der Stromquelle: Die Stromquelle muß so abgesichert sein, dass es im Falle
eines Kurzschlusses nicht zum Kabelbrand kommen kann.
Protection of the power source: The power source must be protected to prevent the
risk of burning wires.
Wir wünschen Ihnen viel Spaß mit Ihrer Modellanlage.
We wish that you have much fun with your model railway.
~ _
16 V AC/DC
_ _
gemeinsamer -Pol, common
2 x 15 mA
2 A
2 mal 2xUM (bistabil, latching )
Sachnummer: 98423
Stand 02
Viessmann
Modellspielwaren GmbH
Am Bahnhof 1
D - 35116 Hatzfeld

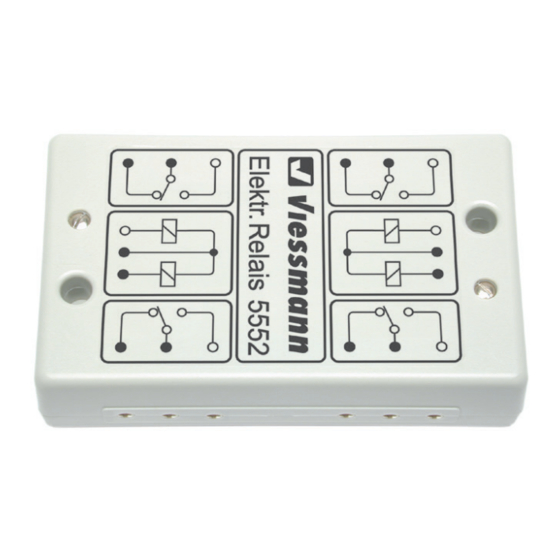

Elektronisches Relais
Electronic Relay
5552
Betriebsanleitung
Operating Instructions
Nicht bestimmt für Kinder unter 14 Jahren. Enthält Klein
CE
teile. Bei unsachgemäßem Gebrauch besteht
Verletzungsgefahr durch funktionsbedingte scharfe
Kanten und Spitzen! Bitte diese Betriebsanleitung gut
verwahren.
Not intended for children under 14 years of age. Contains small parts.
At an incorrect use there exists danger of hurting because of cutting
edges and tips! Please keep this Instructions in safe place.
Ne convient pas aux enfants de moins de 14 ans. Contient des petites
piéces.
