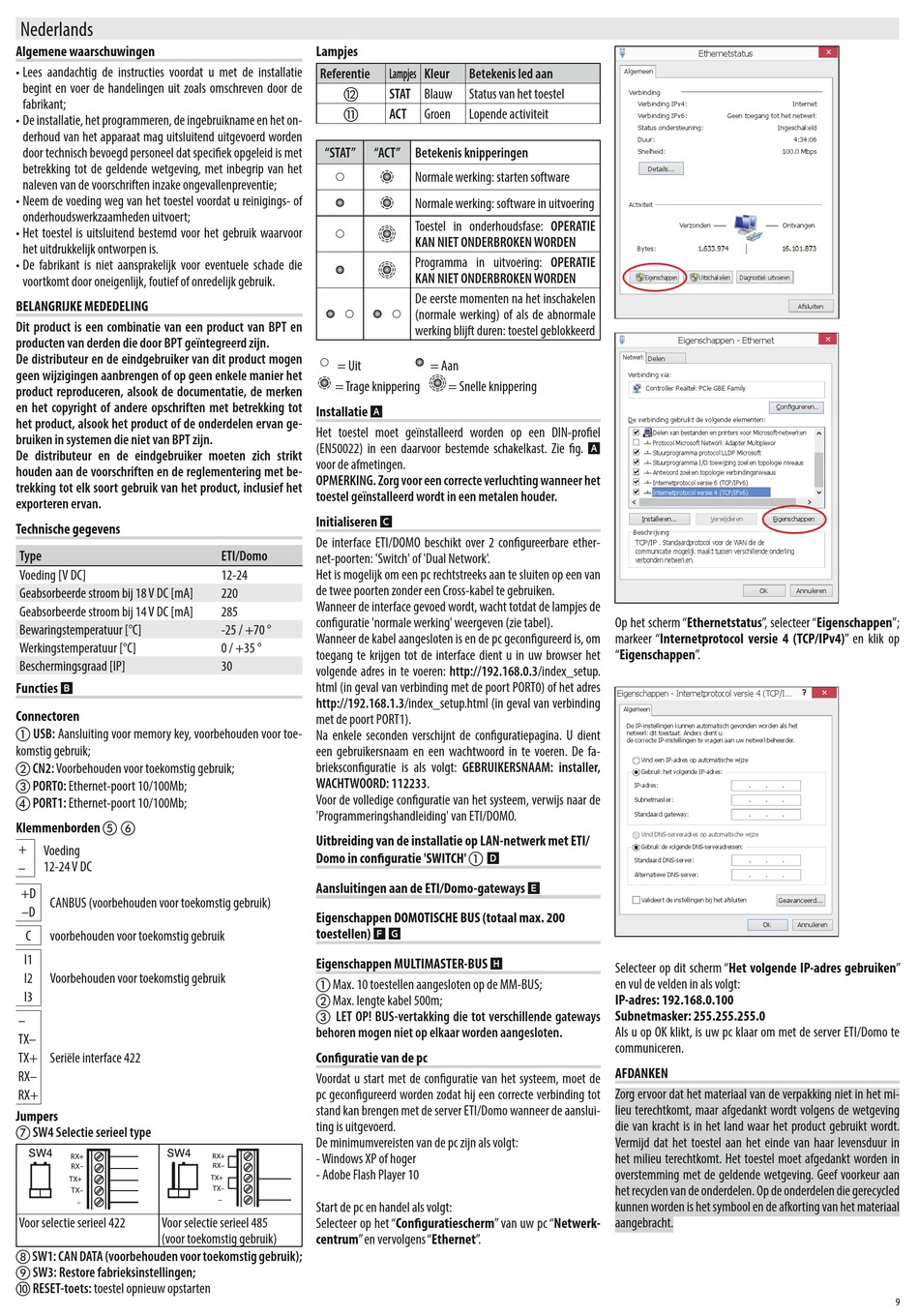

Nederlands
Algemene waarschuwingen
• Lees aandachtig de instructies voordat u met de installatie
begint en voer de handelingen uit zoals omschreven door de
fabrikant;
• De installatie, het programmeren, de ingebruikname en het on-
derhoud van het apparaat mag uitsluitend uitgevoerd worden
door technisch bevoegd personeel dat specifiek opgeleid is met
betrekking tot de geldende wetgeving, met inbegrip van het
naleven van de voorschriften inzake ongevallenpreventie;
• Neem de voeding weg van het toestel voordat u reinigings- of
onderhoudswerkzaamheden uitvoert;
• Het toestel is uitsluitend bestemd voor het gebruik waarvoor
het uitdrukkelijk ontworpen is.
• De fabrikant is niet aansprakelijk voor eventuele schade die
voortkomt door oneigenlijk, foutief of onredelijk gebruik.
BELANGRIJKE MEDEDELING
Dit product is een combinatie van een product van BPT en
producten van derden die door BPT geïntegreerd zijn.
De distributeur en de eindgebruiker van dit product mogen
geen wijzigingen aanbrengen of op geen enkele manier het
product reproduceren, alsook de documentatie, de merken
en het copyright of andere opschriften met betrekking tot
het product, alsook het product of de onderdelen ervan ge-
bruiken in systemen die niet van BPT zijn.
De distributeur en de eindgebruiker moeten zich strikt
houden aan de voorschriften en de reglementering met be-
trekking tot elk soort gebruik van het product, inclusief het
exporteren ervan.
Technische gegevens
Type
Voeding [V DC]
Geabsorbeerde stroom bij 18 V DC [mA]
Geabsorbeerde stroom bij 14 V DC [mA]
Bewaringstemperatuur [°C]
Werkingstemperatuur [°C]
Beschermingsgraad [IP]
Functies
B
Connectoren
USB: Aansluiting voor memory key, voorbehouden voor toe-
komstig gebruik;
CN2: Voorbehouden voor toekomstig gebruik;
PORT0: Ethernet-poort 10/100Mb;
PORT1: Ethernet-poort 10/100Mb;
Klemmenborden
+
Voeding
12-24 V DC
–
+D
CANBUS (voorbehouden voor toekomstig gebruik)
–D
C
voorbehouden voor toekomstig gebruik
I1
I2
Voorbehouden voor toekomstig gebruik
I3
–
TX–
TX+
Seriële interface 422
RX–
RX+
Jumpers
SW4 Selectie serieel type
Voor selectie serieel 422
Voor selectie serieel 485
(voor toekomstig gebruik)
SW1: CAN DATA (voorbehouden voor toekomstig gebruik);
SW3: Restore fabrieksinstellingen;
RESET-toets: toestel opnieuw opstarten
Lampjes
Referentie
Lampjes Kleur
STAT Blauw
ACT
"STAT"
"ACT" Betekenis knipperingen
= Uit
= Trage knippering
Installatie
A
Het toestel moet geïnstalleerd worden op een DIN-profiel
(EN50022) in een daarvoor bestemde schakelkast. Zie fig.
voor de afmetingen.
OPMERKING. Zorg voor een correcte verluchting wanneer het
toestel geïnstalleerd wordt in een metalen houder.
Initialiseren
C
De interface ETI/DOMO beschikt over 2 configureerbare ether-
ETI/Domo
net-poorten: 'Switch' of 'Dual Network' .
12-24
Het is mogelijk om een pc rechtstreeks aan te sluiten op een van
de twee poorten zonder een Cross-kabel te gebruiken.
220
Wanneer de interface gevoed wordt, wacht totdat de lampjes de
285
configuratie 'normale werking' weergeven (zie tabel).
-25 / +70 °
Wanneer de kabel aangesloten is en de pc geconfigureerd is, om
0 / +35 °
toegang te krijgen tot de interface dient u in uw browser het
30
volgende adres in te voeren: http://192.168.0.3/index_setup.
html (in geval van verbinding met de poort PORT0) of het adres
http://192.168.1.3/index_setup.html (in geval van verbinding
met de poort PORT1).
Na enkele seconden verschijnt de configuratiepagina. U dient
een gebruikersnaam en een wachtwoord in te voeren. De fa-
brieksconfiguratie is als volgt: GEBRUIKERSNAAM: installer,
WACHTWOORD: 112233.
Voor de volledige configuratie van het systeem, verwijs naar de
'Programmeringshandleiding' van ETI/DOMO.
Uitbreiding van de installatie op LAN-netwerk met ETI/
Domo in configuratie 'SWITCH'
Aansluitingen aan de ETI/Domo-gateways
Eigenschappen DOMOTISCHE BUS (totaal max. 200
toestellen)
F G
Eigenschappen MULTIMASTER-BUS
Max. 10 toestellen aangesloten op de MM-BUS;
Max. lengte kabel 500m;
LET OP! BUS-vertakking die tot verschillende gateways
behoren mogen niet op elkaar worden aangesloten.
Configuratie van de pc
Voordat u start met de configuratie van het systeem, moet de
pc geconfigureerd worden zodat hij een correcte verbinding tot
stand kan brengen met de server ETI/Domo wanneer de aanslui-
ting is uitgevoerd.
De minimumvereisten van de pc zijn als volgt:
- Windows XP of hoger
- Adobe Flash Player 10
Start de pc en handel als volgt:
Selecteer op het "Configuratiescherm" van uw pc "Netwerk-
centrum" en vervolgens "Ethernet".
Betekenis led aan
Status van het toestel
Groen
Lopende activiteit
Normale werking: starten software
Normale werking: software in uitvoering
Toestel in onderhoudsfase: OPERATIE
KAN NIET ONDERBROKEN WORDEN
Programma in uitvoering: OPERATIE
KAN NIET ONDERBROKEN WORDEN
De eerste momenten na het inschakelen
(normale werking) of als de abnormale
werking blijft duren: toestel geblokkeerd
= Aan
= Snelle knippering
A
D
E
H
Ethernetstatus
Algemeen
Verbinding
Verbinding IPv4:
Verbinding IPv6:
Geen toegang tot het netwerk
Status ondersteuning:
Ingeschakeld
Duur:
Snelheid:
100.0 Mbps
Details...
Activiteit
Verzonden
Ontvangen
Bytes:
Eigenschappen
Uitschakelen
Diagnostiek uitvoeren
Eigenschappen - Ethernet
Netwerk Delen
Verbinding via:
Controller Realtek PCle GBE Family
Configureren..
De verbinding gebruikt de volgende elementen:
Delen van bestanden en printers voor Microsoft-netwerken
Protocol Microsoft Network Adapter Multiplexor
Stuurprogramma protocol LLDP Microsoft
Stuurprogramma I/O toewijzing zoeken topologie niveaus
Antwoord zoeken topologie verbindingsniveaus
Internetprotocol versie 6 (TCP/IPv6)
Internetprotocol versie 4 (TCP/IPv6)
Installeren...
Verwijderen
Eigenschappen
Beschrijving
TCP/IP . Standaardprotocol voor de WAN die de
communicatie mogelijk maakt tussen verschillende onderling
verbonden netwerken.
OK
Op het scherm "Ethernetstatus", selecteer "Eigenschappen";
markeer "Internetprotocol versie 4 (TCP/IPv4)" en klik op
"Eigenschappen".
Eigenschappen - Internetprotocol versie 4 (TCP/I...
Algemeen
De IP-instellingen kunnen automatisch gevonden worden als het
netwerk dit toestaat. Anders dient u
de correcte IP-instellingen te vragen aan uw netwerkbeheerder.
Vind een IP-adres op automatische wijze
Gebruik het volgende IP-adres:
IP-adres:
Subnetmasker:
Standaard gateway:
Vind DNS-serveradres op automatische wijze
Gebruik de volgende DNS-serveradressen:
Standaard DNS-server:
Alternatieve DNS-server:
Valideert de instellingen bij het afsluiten
Geavanceerd...
OK
Selecteer op dit scherm "Het volgende IP-adres gebruiken"
en vul de velden in als volgt:
IP-adres: 192.168.0.100
Subnetmasker: 255.255.255.0
Als u op OK klikt, is uw pc klaar om met de server ETI/Domo te
communiceren.
AFDANKEN
Zorg ervoor dat het materiaal van de verpakking niet in het mi-
lieu terechtkomt, maar afgedankt wordt volgens de wetgeving
die van kracht is in het land waar het product gebruikt wordt.
Vermijd dat het toestel aan het einde van haar levensduur in
het milieu terechtkomt. Het toestel moet afgedankt worden in
overstemming met de geldende wetgeving. Geef voorkeur aan
het recyclen van de onderdelen. Op de onderdelen die gerecycled
kunnen worden is het symbool en de afkorting van het materiaal
aangebracht.
