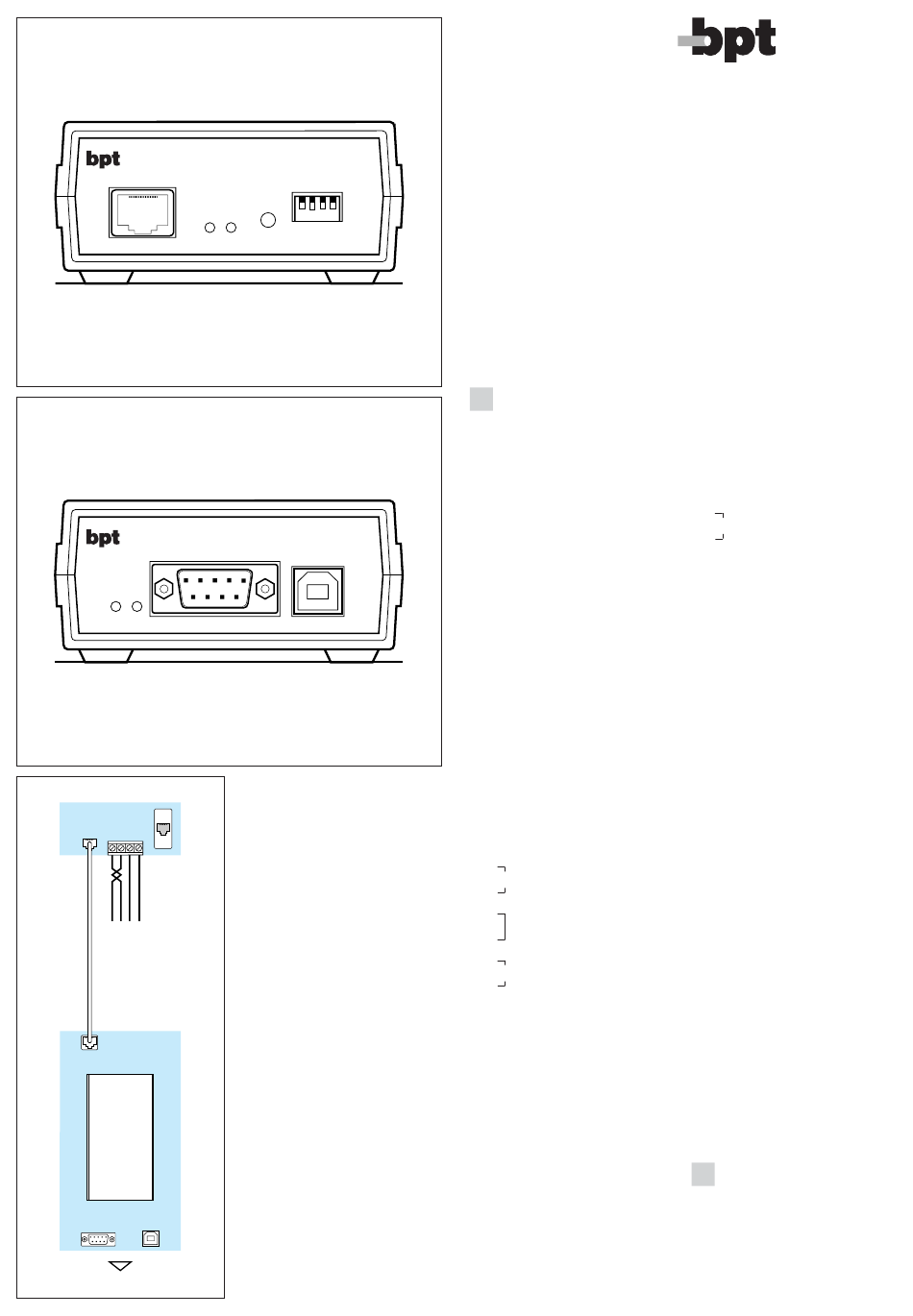

Bpt IPC/300LR Installationsanleitung

SYS300
TX RX
RJ45
A TTS L1
– +
L L
IPC/300LR
SYS300
USB
RS-232
PC
11.2002/2406-4400
SW1
OFF
SERVICE
ON
1 2 3 4
ON
1 2 3 4
RS-232
USB
3
IPC/300LR
1
ISTRUZIONI PER
I
L'INSTALLAZIONE
INTERFACCIA IPC/300LR
L'interfaccia permette la program-
mazione di impianti realizzati con
sistema 300 oppure misti sistema
300 e X2 mediante PC.
Composizione della confezione
1 - Interfaccia IPC/300LR.
1 - Cavo di connessione al sistema
300.
1 - Cavo seriale RS-232.
1 - CD con il software PCS/300.
1 - Presa RJ45.
Caratteristiche tecniche
• Alimentazione: da sistema 300
tramite connettore SYS300 (fig. 3).
• Assorbimento: 80 mA max.
• Temperatura di funzionamento:
da 0 °C a +50 °C.
2
• Dimensioni: 145x85x37 mm.
Comunicazione con sistema 300
• Tipo: transceiver RS485.
• Velocità di trasmissione: 78
Kbps.
• Connettore RJ45 (fig. 1):
1
L linea dati
2
3 – massa
4
+12÷18 Vcc
5
6 – massa
7
L linea dati
8
Comunicazione seriale
• Tipo: RS-232.
• Velocità di trasmissione: 19,2
Kbps.
• Impostazioni:
parità = n
databit = 8
stopbit = 1
controllo di flusso = nessuno.
• Connettore DB9 maschio (fig. 2)
1 nc
2 RXD
3 TXD
4 DTR
5 GND
6 DSR
7 +5 V, 10 mA
8 nc
9 nc
BPT S.p.A.
30020 Cinto Caomaggiore
Venezia/Italy
Comunicazione USB
• Tipo: USB 1.1.
• Velocità di trasmissione: Full
Speed.
• Connettore: tipo B.
Presa RJ45
Funzione dei morsetti (fig.3)
A
L linea dati
T
TS –
L1 +
Istruzioni per l'installazione
Installare il programma PCS/300
dal CD in dotazione su un PC.
Modalità di connessione
1 - Collegamento con porta di
comunicazione seriale RS-232.
Questa installazione non richiede
alcun driver Windows.
È sufficiente connettere la porta
COM del PC al connettore RS-232
tramite il cavo in dotazione (fig. 3).
Selezionare la porta di comunica-
zione seriale a cui è connessa l'in-
terfaccia dal programma PCS/300
(vedere le relative istruzioni).
2 - Collegamento con porta di
comunicazione USB.
Connettere l'interfaccia alla porta
USB del PC usando un cavo USB.
Windows riconoscerà automatica-
mente che è stato collegato un
nuovo dispositivo e chiederà il file
del driver.
Selezionare la cartella PCS/300
nella quale è stato installato il pro-
gramma e dare l'ok.
Lo stato dell'interfaccia può essere
verificato sotto i dispositivi USB
dell'icona Sistema nella cartella
Pannello di controllo.
INSTALLATION
GB
INSTRUCTIONS
IPC/300LR INTERFACE
The interface can be used to pro-
gram installations realized with a
300 system or with mixed 300 and
X2 systems via personal computer.
