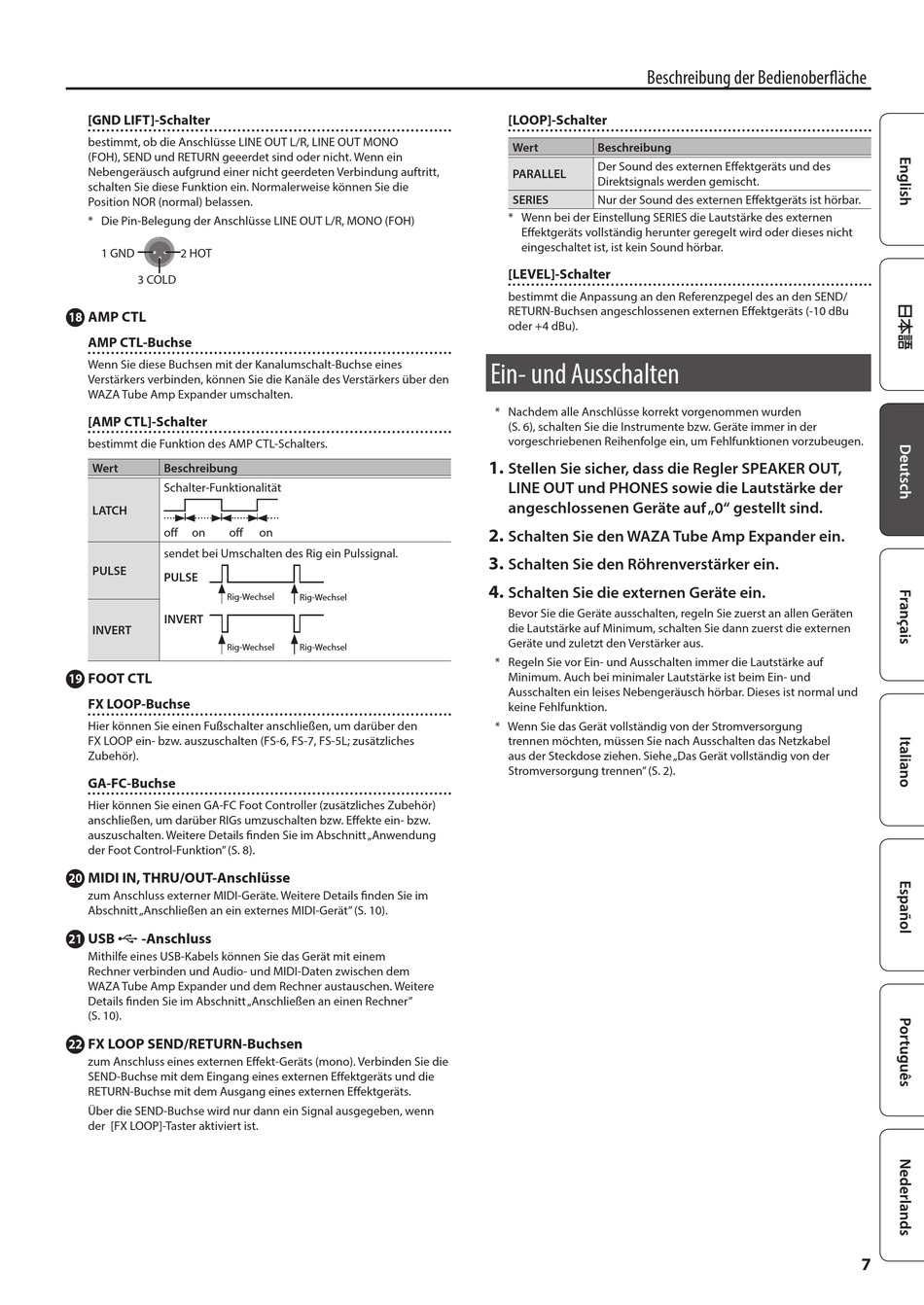

[GND LIFT]-Schalter
bestimmt, ob die Anschlüsse LINE OUT L/R, LINE OUT MONO
(FOH), SEND und RETURN geeerdet sind oder nicht. Wenn ein
Nebengeräusch aufgrund einer nicht geerdeten Verbindung auftritt,
schalten Sie diese Funktion ein. Normalerweise können Sie die
Position NOR (normal) belassen.
* Die Pin-Belegung der Anschlüsse LINE OUT L/R, MONO (FOH)
1 GND
2 HOT
3 COLD
18
AMP CTL
AMP CTL-Buchse
Wenn Sie diese Buchsen mit der Kanalumschalt-Buchse eines
Verstärkers verbinden, können Sie die Kanäle des Verstärkers über den
WAZA Tube Amp Expander umschalten.
[AMP CTL]-Schalter
bestimmt die Funktion des AMP CTL-Schalters.
Wert
Beschreibung
Schalter-Funktionalität
LATCH
off
on
off
sendet bei Umschalten des Rig ein Pulssignal.
PULSE
PULSE
Rig-Wechsel
INVERT
INVERT
Rig-Wechsel
19
FOOT CTL
FX LOOP-Buchse
Hier können Sie einen Fußschalter anschließen, um darüber den
FX LOOP ein- bzw. auszuschalten (FS-6, FS-7, FS-5L; zusätzliches
Zubehör).
GA-FC-Buchse
Hier können Sie einen GA-FC Foot Controller (zusätzliches Zubehör)
anschließen, um darüber RIGs umzuschalten bzw. Effekte ein- bzw.
auszuschalten. Weitere Details finden Sie im Abschnitt „Anwendung
der Foot Control-Funktion" (S. 8).
MIDI IN, THRU/OUT-Anschlüsse
20
zum Anschluss externer MIDI-Geräte. Weitere Details finden Sie im
Abschnitt „Anschließen an ein externes MIDI-Gerät" (S. 10).
USB O -Anschluss
21
Mithilfe eines USB-Kabels können Sie das Gerät mit einem
Rechner verbinden und Audio- und MIDI-Daten zwischen dem
WAZA Tube Amp Expander und dem Rechner austauschen. Weitere
Details finden Sie im Abschnitt „Anschließen an einen Rechner"
(S. 10).
22
FX LOOP SEND/RETURN-Buchsen
zum Anschluss eines externen Effekt-Geräts (mono). Verbinden Sie die
SEND-Buchse mit dem Eingang eines externen Effektgeräts und die
RETURN-Buchse mit dem Ausgang eines externen Effektgeräts.
Über die SEND-Buchse wird nur dann ein Signal ausgegeben, wenn
der [FX LOOP]-Taster aktiviert ist.
on
Rig-Wechsel
Rig-Wechsel
Beschreibung der Bedienoberfläche
[LOOP]-Schalter
Wert
Beschreibung
Der Sound des externen Effektgeräts und des
PARALLEL
Direktsignals werden gemischt.
SERIES
Nur der Sound des externen Effektgeräts ist hörbar.
* Wenn bei der Einstellung SERIES die Lautstärke des externen
Effektgeräts vollständig herunter geregelt wird oder dieses nicht
eingeschaltet ist, ist kein Sound hörbar.
[LEVEL]-Schalter
bestimmt die Anpassung an den Referenzpegel des an den SEND/
RETURN-Buchsen angeschlossenen externen Effektgeräts (-10 dBu
oder +4 dBu).
Ein- und Ausschalten
* Nachdem alle Anschlüsse korrekt vorgenommen wurden
(S. 6), schalten Sie die Instrumente bzw. Geräte immer in der
vorgeschriebenen Reihenfolge ein, um Fehlfunktionen vorzubeugen.
1.
Stellen Sie sicher, dass die Regler SPEAKER OUT,
LINE OUT und PHONES sowie die Lautstärke der
angeschlossenen Geräte auf „0" gestellt sind.
2.
Schalten Sie den WAZA Tube Amp Expander ein.
3.
Schalten Sie den Röhrenverstärker ein.
4.
Schalten Sie die externen Geräte ein.
Bevor Sie die Geräte ausschalten, regeln Sie zuerst an allen Geräten
die Lautstärke auf Minimum, schalten Sie dann zuerst die externen
Geräte und zuletzt den Verstärker aus.
* Regeln Sie vor Ein- und Ausschalten immer die Lautstärke auf
Minimum. Auch bei minimaler Lautstärke ist beim Ein- und
Ausschalten ein leises Nebengeräusch hörbar. Dieses ist normal und
keine Fehlfunktion.
* Wenn Sie das Gerät vollständig von der Stromversorgung
trennen möchten, müssen Sie nach Ausschalten das Netzkabel
aus der Steckdose ziehen. Siehe „Das Gerät vollständig von der
Stromversorgung trennen" (S. 2).
