- Seite 1 Bedienungsanleitung WAZA Tube Amp Expander...
-
Seite 2: Sicherheitshinweise
SICHERHEITSHINWEISE Lesen Sie zuerst den Abschnitt „WICHTIGE SICHERHEITSHINWEISE” (Vorderseite innen, „SICHERHEITSHINWEISE” (S. 2) und „WICHTIGE HINWEISE” (S. 3). Lesen Sie dann diese Anleitung ganz durch, um sich mit allen Funktionen des Geräts vertraut zu machen. Bewahren Sie die Anleitung zu Referenzzwecken auf. ©... -
Seite 3: Wichtige Hinweise
Anwender-Daten vorsichtig umzugehen, ist ein zwischen Instrument und Verstärker. Datenerhalt bei Reparaturen oft nicht möglich. • Roland, BOSS und Tube Logic sind eingetragene Roland übernimmt keine Haftung für alle Arten Warenzeichen bzw. Warenzeichen der Roland • Stellen Sie dieses Instrument nicht in der direkten von Datenverlusten. - Seite 4 WICHTIGE HINWEISE Impedanz-Einstellung Wichtig: Hinweise zu Verbindungen 5 Der Impedanz-Schalter auf der Rückseite (S. 6) muss auf die Position gestellt sein, die dem Ausgangwiderstand des Wenn Sie einen Röhrenverstärker verwenden und keine Lautsprecherbox angeschlossenen Röhrenverstärkers entspricht. am Speaker-Ausgang angeschlossen ist, werden die Röhren beschädigt * Wenn Sie die Stellung des Impedanz-Schalters verändern möchten, und das Gerät erzeugt Fehlfunktionen.
-

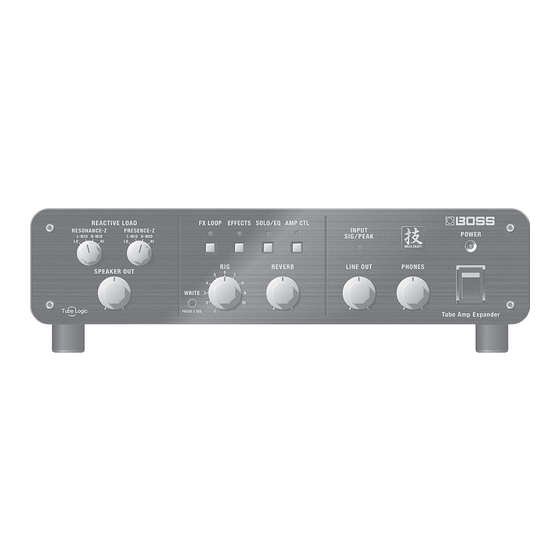

Seite 5: Beschreibung Der Bedienoberfläche
* Die Lautstärke des Equalizer kann mithilfe der dedizierten Software POWER eingestellt werden. [POWER]-Schalter [AMP CTL]-Taster schaltet den WAZA Tube Amp Expander ein bzw. aus. schaltet den Kanal des Röhren-Verstärkers um. POWER-Anzeige Gitarren-Verstärker Gitarren-Verstärker Diese Anzeige leuchtet blau, wenn das Gerät eingeschaltet ist. Wenn... -
Seite 6: Die Rückseite (Anschließen Von Externem Equipment)
Beschreibung der Bedienoberfläche Die Rückseite (Anschließen von externem Equipment) Röhrenverstärker Aufnahmegerät usw. Kopfhörer FOH-Mischpult (PA-Mixer) Lautsprecherbox GA-FC Fußschalter Externes MIDI-Gerät Computer Externes Effektgerät AC IN-Buchse Impedance-Schalter zum Anschluss des beigefügten Netzkabels. Setzen Sie diesen Schalter auf die Position, die dem Ausgangswiderstand des angeschlossenen Röhren- * Verwenden Sie nur das dem Gerät beigefügte Netzkabel. -
Seite 7: Ein- Und Ausschalten
USB O -Anschluss Mithilfe eines USB-Kabels können Sie das Gerät mit einem Rechner verbinden und Audio- und MIDI-Daten zwischen dem WAZA Tube Amp Expander und dem Rechner austauschen. Weitere Details finden Sie im Abschnitt „Anschließen an einen Rechner” (S. 10). -
Seite 8: Sichern Der Rig-Einstellungen
Beschreibung der Bedienoberfläche Sichern der Rig-Einstellungen Abrufen der Werksvoreinstellungen Sie können die Effekt- und Amp Control-Einstellungen in den RIG1–10- Sie können die Einstellungen des WAZA Tube Amp Expander auf dessen Speicherplätzen ablegen. Werksvoreinstellungen zurück setzen. Dieses wird als „Factory Reset” bezeichnet. - Seite 9 Expression-Pedals einstellen. Weitere Details zu diesem Thema Modus umzuschalten. Wählen Sie den Rig-Modus aus und halten Sie dann finden Sie im Dokument „WAZA Tube Amp Expander Parameter Guide” den [RIG]-Schalter für eine Sekunde oder länger gedrückt, um zwischen (PDF).
-
Seite 10: Anschließen An Ein Externes Midi-Gerät
Weitere Informationen zu MIDI finden Sie im Dokument „Using WAZA Tube Amp Expander Editor” (PDF). Anschließen an einen Rechner Wenn Sie den WAZA Tube Amp Expander über USB mit einem Rechner Verwenden des WAZA Tube Amp Expander verbinden, können Sie:... -
Seite 11: Einbauen In Ein Rack-System
Einbauen in ein Rack-System Nach Anbringen der Rack-Winkel können Sie das Gerät in ein 19“-Rack einbauen. Anbringen der Rack-Winkel Entfernen Sie die Schrauben an der Seite des Geräts. Legen Sie die Rack-Winkel an das Gehäuse und befestigen Sie diese mit den vorher entfernten Schrauben. -
Seite 12: Technische Daten
Technische Daten BOSS WAZA Tube Amp Expander (WAZA-TAE): Tube Amp Expander Maximaler Eingangspegel FROM TUBE AMP: 150 W FROM TUBE AMP-Buchse: Klinke Safety Load (Power Off) FROM TUBE AMP: 16 Ω SPEAKER OUT-Buchsen (OUT A, OUT B): Klinke Ausgangsleistung TO SPEAKER: 100 W (8 Ω) LINE OUT L/R-Anschlüsse: XLR... -
Seite 13: Block Diagram
Block Diagram... - Seite 14 Recommended Setting of Reactive Load Tube Amp Cabinet RESONANCE-Z PRESENCE-Z R-FIER STACK (MESA/Boogie Rectifier) 4x12” CLOSED HIGH GAIN STACK (Friedman BE-100) 4x12” CLOSED H.MID L.MID BRIT STACK (Marshall JCM800) 4x12” CLOSED CLASSIC STACK (Marshall 1987) 4x12” CLOSED H.MID SUPER COMBO (Fender Super Reverb) 4x10”...
