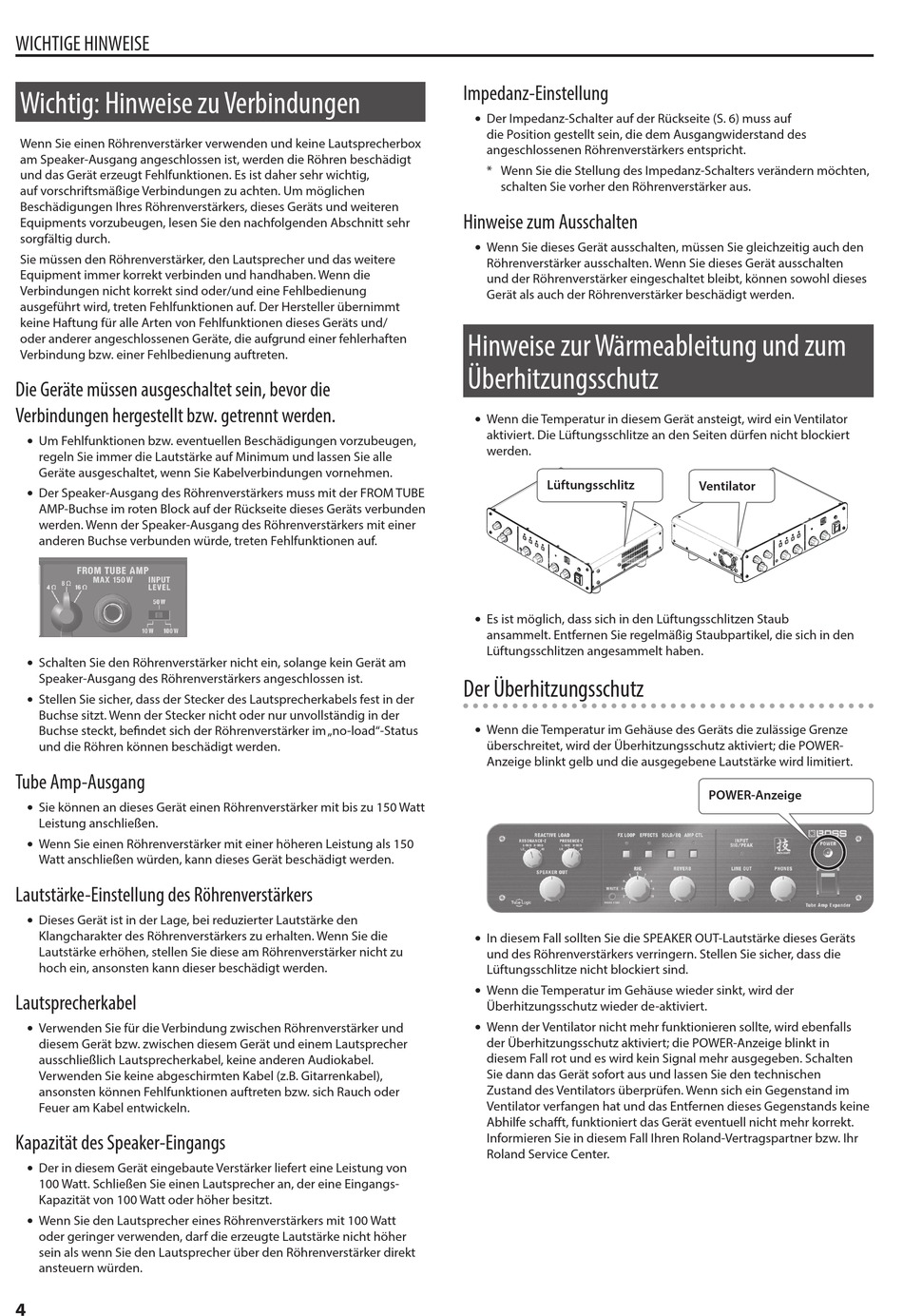

WICHTIGE HINWEISE
Wichtig: Hinweise zu Verbindungen
Wenn Sie einen Röhrenverstärker verwenden und keine Lautsprecherbox
am Speaker-Ausgang angeschlossen ist, werden die Röhren beschädigt
und das Gerät erzeugt Fehlfunktionen. Es ist daher sehr wichtig,
auf vorschriftsmäßige Verbindungen zu achten. Um möglichen
Beschädigungen Ihres Röhrenverstärkers, dieses Geräts und weiteren
Equipments vorzubeugen, lesen Sie den nachfolgenden Abschnitt sehr
sorgfältig durch.
Sie müssen den Röhrenverstärker, den Lautsprecher und das weitere
Equipment immer korrekt verbinden und handhaben. Wenn die
Verbindungen nicht korrekt sind oder/und eine Fehlbedienung
ausgeführt wird, treten Fehlfunktionen auf. Der Hersteller übernimmt
keine Haftung für alle Arten von Fehlfunktionen dieses Geräts und/
oder anderer angeschlossenen Geräte, die aufgrund einer fehlerhaften
Verbindung bzw. einer Fehlbedienung auftreten.
Die Geräte müssen ausgeschaltet sein, bevor die
Verbindungen hergestellt bzw. getrennt werden.
5 Um Fehlfunktionen bzw. eventuellen Beschädigungen vorzubeugen,
regeln Sie immer die Lautstärke auf Minimum und lassen Sie alle
Geräte ausgeschaltet, wenn Sie Kabelverbindungen vornehmen.
5 Der Speaker-Ausgang des Röhrenverstärkers muss mit der FROM TUBE
AMP-Buchse im roten Block auf der Rückseite dieses Geräts verbunden
werden. Wenn der Speaker-Ausgang des Röhrenverstärkers mit einer
anderen Buchse verbunden würde, treten Fehlfunktionen auf.
5 Schalten Sie den Röhrenverstärker nicht ein, solange kein Gerät am
Speaker-Ausgang des Röhrenverstärkers angeschlossen ist.
5 Stellen Sie sicher, dass der Stecker des Lautsprecherkabels fest in der
Buchse sitzt. Wenn der Stecker nicht oder nur unvollständig in der
Buchse steckt, befindet sich der Röhrenverstärker im „no-load"-Status
und die Röhren können beschädigt werden.
Tube Amp-Ausgang
5 Sie können an dieses Gerät einen Röhrenverstärker mit bis zu 150 Watt
Leistung anschließen.
5 Wenn Sie einen Röhrenverstärker mit einer höheren Leistung als 150
Watt anschließen würden, kann dieses Gerät beschädigt werden.
Lautstärke-Einstellung des Röhrenverstärkers
5 Dieses Gerät ist in der Lage, bei reduzierter Lautstärke den
Klangcharakter des Röhrenverstärkers zu erhalten. Wenn Sie die
Lautstärke erhöhen, stellen Sie diese am Röhrenverstärker nicht zu
hoch ein, ansonsten kann dieser beschädigt werden.
Lautsprecherkabel
5 Verwenden Sie für die Verbindung zwischen Röhrenverstärker und
diesem Gerät bzw. zwischen diesem Gerät und einem Lautsprecher
ausschließlich Lautsprecherkabel, keine anderen Audiokabel.
Verwenden Sie keine abgeschirmten Kabel (z.B. Gitarrenkabel),
ansonsten können Fehlfunktionen auftreten bzw. sich Rauch oder
Feuer am Kabel entwickeln.
Kapazität des Speaker-Eingangs
5 Der in diesem Gerät eingebaute Verstärker liefert eine Leistung von
100 Watt. Schließen Sie einen Lautsprecher an, der eine Eingangs-
Kapazität von 100 Watt oder höher besitzt.
5 Wenn Sie den Lautsprecher eines Röhrenverstärkers mit 100 Watt
oder geringer verwenden, darf die erzeugte Lautstärke nicht höher
sein als wenn Sie den Lautsprecher über den Röhrenverstärker direkt
ansteuern würden.
4
Impedanz-Einstellung
5 Der Impedanz-Schalter auf der Rückseite (S. 6) muss auf
die Position gestellt sein, die dem Ausgangwiderstand des
angeschlossenen Röhrenverstärkers entspricht.
* Wenn Sie die Stellung des Impedanz-Schalters verändern möchten,
schalten Sie vorher den Röhrenverstärker aus.
Hinweise zum Ausschalten
5 Wenn Sie dieses Gerät ausschalten, müssen Sie gleichzeitig auch den
Röhrenverstärker ausschalten. Wenn Sie dieses Gerät ausschalten
und der Röhrenverstärker eingeschaltet bleibt, können sowohl dieses
Gerät als auch der Röhrenverstärker beschädigt werden.
Hinweise zur Wärmeableitung und zum
Überhitzungsschutz
5 Wenn die Temperatur in diesem Gerät ansteigt, wird ein Ventilator
aktiviert. Die Lüftungsschlitze an den Seiten dürfen nicht blockiert
werden.
Lüftungsschlitz
5 Es ist möglich, dass sich in den Lüftungsschlitzen Staub
ansammelt. Entfernen Sie regelmäßig Staubpartikel, die sich in den
Lüftungsschlitzen angesammelt haben.
Der Überhitzungsschutz
5 Wenn die Temperatur im Gehäuse des Geräts die zulässige Grenze
überschreitet, wird der Überhitzungsschutz aktiviert; die POWER-
Anzeige blinkt gelb und die ausgegebene Lautstärke wird limitiert.
5 In diesem Fall sollten Sie die SPEAKER OUT-Lautstärke dieses Geräts
und des Röhrenverstärkers verringern. Stellen Sie sicher, dass die
Lüftungsschlitze nicht blockiert sind.
5 Wenn die Temperatur im Gehäuse wieder sinkt, wird der
Überhitzungsschutz wieder de-aktiviert.
5 Wenn der Ventilator nicht mehr funktionieren sollte, wird ebenfalls
der Überhitzungsschutz aktiviert; die POWER-Anzeige blinkt in
diesem Fall rot und es wird kein Signal mehr ausgegeben. Schalten
Sie dann das Gerät sofort aus und lassen Sie den technischen
Zustand des Ventilators überprüfen. Wenn sich ein Gegenstand im
Ventilator verfangen hat und das Entfernen dieses Gegenstands keine
Abhilfe schafft, funktioniert das Gerät eventuell nicht mehr korrekt.
Informieren Sie in diesem Fall Ihren Roland-Vertragspartner bzw. Ihr
Roland Service Center.
Ventilator
POWER-Anzeige
