IT 3 DESCRIZIONE DELL'APPARECCHIO

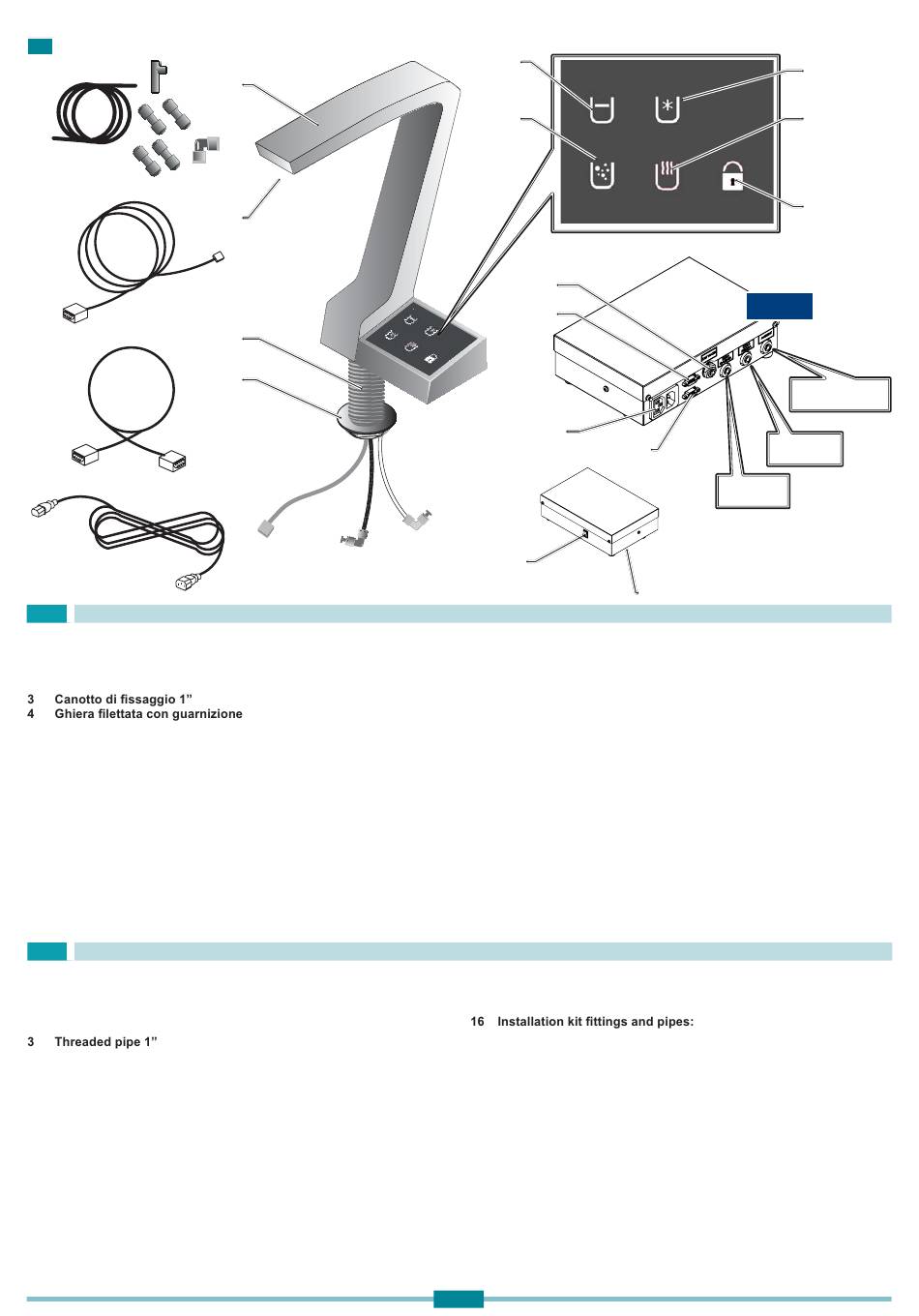

3.1 VISTA GENERALE
1 Corpo del rubinetto
2 Beccuccio di erogazione
5 Tubi di ingresso acqua
6 Cavo di connessione con box elettrovalvole
7 Cavo di alimentazione
8 Targa dati elettrici
9 Attacco per cavo
10 Uscita acque OUT WATER
11 Ingresso Gassata (SODA-GASSATA)
12 Ingresso Fredda (COLD-FREDDA)
13 Ingresso Ambiente (AMBIENT)
14 Interruttore generale
EN 3 DESCRIPTION OF THE APPLIANCE
3.1 GENERAL VIEW
1 Tap
2 Nozzle
4 Threaded locking ring with gasket
5 Water inlet pipes
6 Connection cable with solenoid valve box
7 Power cord
8 Nameplate
9 Cable socket
10 Water outlet
11 Soda inlet
12 Cold water inlet
13 Ambient water inlet
14 On/Off switch
1
2
3
4
24
5
17
19
10
22
9
5
14
15 Attacco cavo del Boiler (se presente)
16 Raccordi e tubi per kit installazione:
Bianco per acqua calda, Nero per acqua fredda
17 Tasto Acqua Ambiente (se presente)
18 Tasto Acqua Fredda (se presente)
19 Tasto Acqua Gassata (se presente)
20 Tasto Acqua Calda (se presente)
21 Tasto Safety per Acqua calda (se presente)
22 Connessione BOX - G7
23 Cavo Boiler - Box (se presente)
24 Cavo del G7
15 Cable socket for Boiler (if any)
White for hot water, Black for cold water
17 Ambient Water key (if any)
18 Cold Water key (if any)
19 Soda key (if any )
20 Hot Water key (if any)
21 Hot Water Safety key (if any)
22 BOX - G7 Connection
23 Boiler – Box cable (if present)
24 G7 Cable
12
BOX
12 COLD
15
11 SODA
8
18
20
21
13 AMBIENT
