Fixez la potence (2) au pédalier (1) en
utilisant des boulons (16) et des rondelles à
ressort (56)

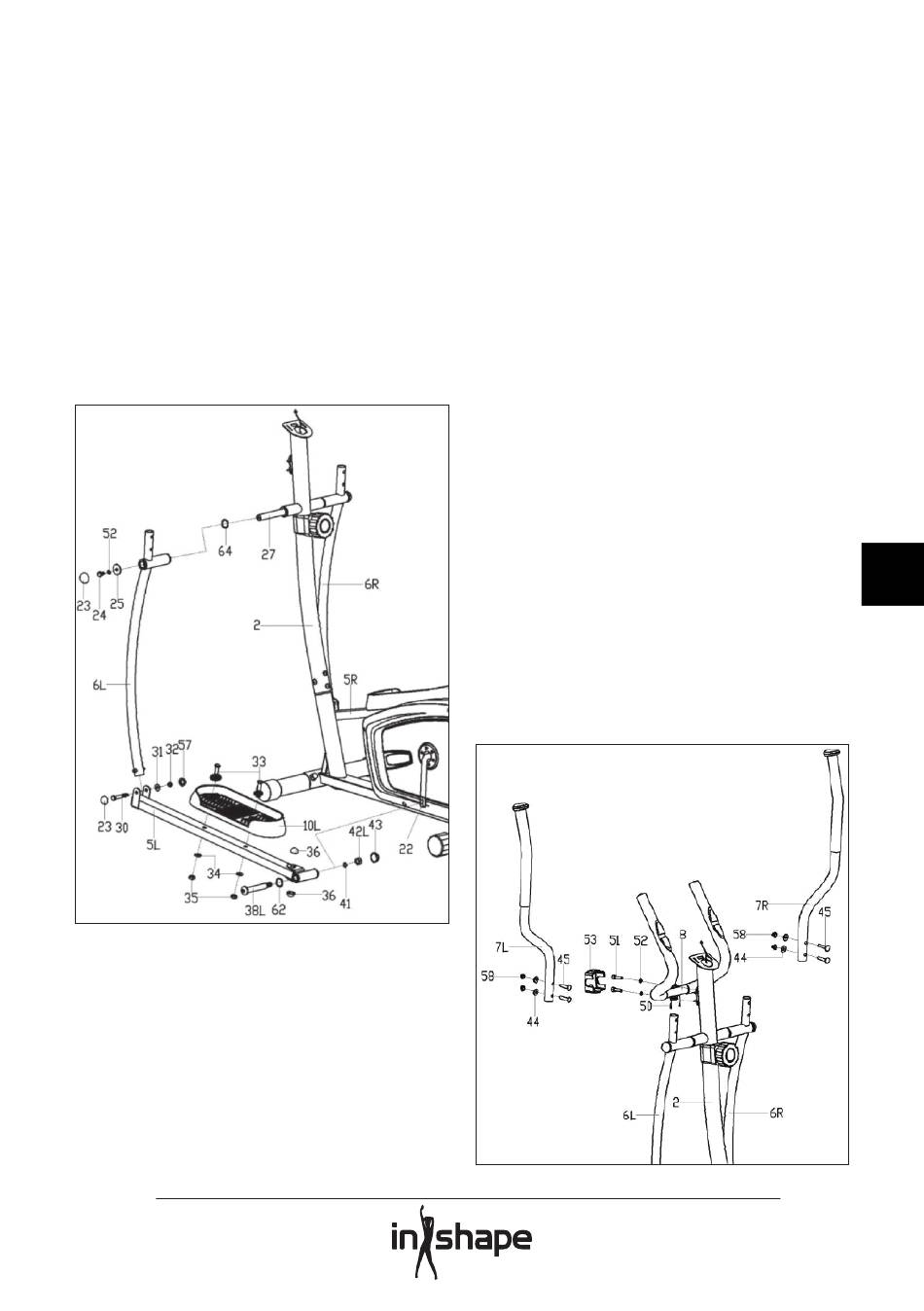

étape 3
Insérez l'axe (27) dans le tube en haut de la
potence (2).
Fixez le bras pivotant gauche (6L) sur l'axe
(27) avec une vis hexagonale (24), une
rondelle à ressort (52) et une rondelle
ordinaire (64). Serrez la vis hexagonale à la
main uniquement.
Installez le bras pivotant droit (6R) de la
même manière.
Fixez le longeron gauche (5L) à la manivelle
gauche (22) avec un boulon (38L), une
rondelle cintrée (62), une rondelle à ressort
(41) et un écrou de blocage (42L). Serrez le
boulon à la main uniquement.
Installez le longeron droit (5R) de la même
manière.
Assemblez le bras pivotant gauche (6L) et
le longeron gauche (5L) en utilisant une vis
hexagonale (30), une rondelle (31) et un
écrou de blocage (32). Assurez-vous que les
pièces sont bien en place avant de serrer
l'écrou de blocage complètement.
Assemblez le bras pivotant droit (7R) et le
longeron droit (8R) de la même manière.
Placez les caches (23, 43, 57) sur les écrous de
blocage.
Montez la pédale gauche (10L) sur le
longeron gauche (5L) en utilisant des vis
hexagonales (33), des rondelles (34) et des
écrous de blocage (35).
Installez la pédale droite (10R) de la même
manière.
Serrez bien toutes les vis.
étape 4
Faites passer les câbles de mesure de la
fréquence cardiaque (50) dans le trou en
haut de la potence (2) et faites-les sortir par
le support de console.
Fixez le guidon fixe (8) à la potence (2) en
utilisant des vis hexagonales (51) et des
rondelles à ressort (52). Installez le couvercle
de protection (53).
