Fein Handymaster ABS 9 Montageanleitung Seite 12

FEIN - REPAIR - Tool
1.

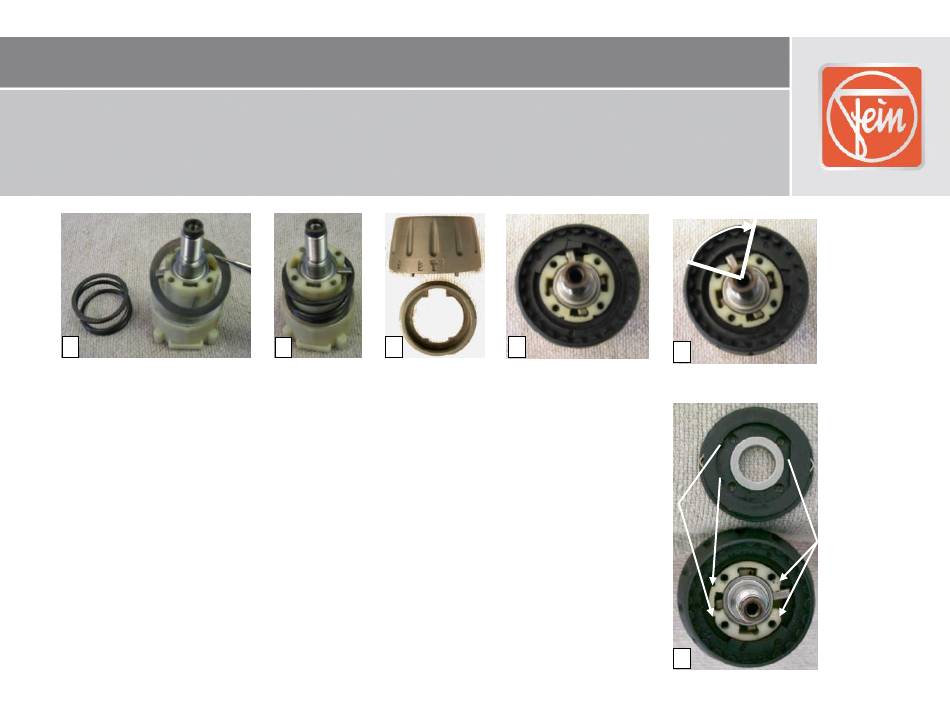

1. Anlaufscheiben auf Getriebegehäuse auflegen.
2. Vorspannfeder auf Getriebegehäuse auflegen.
3. Einstellring und 2-gängige Vorspannmutter ausrichten (große
auf Hammersymbol) und eindrehen (! Linksgewinde).
4. Einstellring mit ganz eingedrehter Vorspannmutter auf
Getriebegehäuse auflegen.
5. Einstellring um ca.. 90° aufdrehen.
6. Abdeckscheibe in richtiger Position auflegen und mit 4 Schrauben
(0,6-0,8 Nm) anziehen
7. Einstellring und Antriebswelle auf Gängigkeit prüfen.
Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung.
Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
4.1.1. Einstellring, ASB 14
2. 3. 4.
Nut
MVK 01 / 04
90°
5.
Werkzeuge:
•PH2-
Kreuzschlitz
•Pinzette
6.
