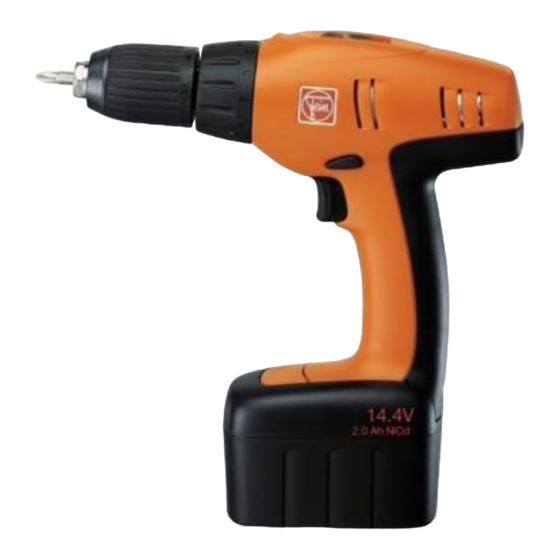

Fein Handymaster ABS 9 Montageanleitung
  1. Anleitungen
  2. Marken
  3. Fein Anleitungen
  4. Bohrmaschinen
  5. Handymaster ABS 9
  6. Montageanleitung

Fein Handymaster ABS 9 Montageanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

FEIN - REPAIR - Tool
Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung.
Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
Handymaster
Akku-Bohr-Schrauber
Akku-Schlag-Bohrschrauber ASB 14
MVK
01 / 04
ABS 9
ABS 12
ABS 14

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fein Handymaster ABS 9

Inhaltszusammenfassung für Fein Handymaster ABS 9

  • Seite 1 FEIN - REPAIR - Tool Handymaster Akku-Bohr-Schrauber ABS 9 ABS 12 ABS 14 Akku-Schlag-Bohrschrauber ASB 14 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 01 / 04 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 2 Änderungen, Extras, Info für die Reparatur ALG 20 - Ladegerät Akku Ersatzteilzeichnungen und Ersatzteillisten siehe Internet unter www.fein.de/Fein Service/Ersatzteilkatalog Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 01 / 04 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.

  • Seite 3: Technische Daten

    Bestellnummer NiMH 7 113 02 51 7 113 03 51 7 104 03 51 7 113 01 51 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 01 / 04 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 4 Ausnahme ist das Wechseln des Bohrfutters. Hierzu muss das Getriebe zerlegt werden und mit Hilfe eines Sonderwerkzeuges muss das Bohrfutter abgeschraubt werden. Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 01 / 04 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 5 FEIN - REPAIR - Tool 3. Demontage 3.1. Gehäuse öffnen 3.2. Module trennen 3.3. Getriebegehäuse öffnen 3.4. Bohrfutter demontieren 3.5. Kupplung zerlegen Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 01 / 04 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.

  • Seite 6: Gehäuse Öffnen

    FEIN - REPAIR - Tool 3.1. Gehäuse öffnen 8 Schrauben (80) Akku entfernen 8 Schrauben (80) herausschrauben, Gehäusedeckel (10) abnehmen. Werkzeuge: •PH2-Kreuzschlitz Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 01 / 04 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 7 Getriebe (40) trennen.Gegen Uhrzeigersinn drehen (Bajonettverschluss). Motor (50) , Elektroniksteller (60) und Kontaktleiste abklemmen. Werkzeuge: •Kabelhaken oder Flachzange Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 01 / 04 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.

  • Seite 8: Getriebegehäuse Öffnen

    Getriebegehäuseschrauben (4 ) lösen. Getriebeseite auf Tischplatte klopfen und Bohrfutterseite abheben. ! Kleinteile nicht verlieren ! Werkzeuge: •PH2-Kreuzschlitz Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 01 / 04 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.

  • Seite 9: Bohrfutter Demontieren

    •Gabelschlüssel SW 19 Bohrfuttersicherungsschraube herausdrehen (!Linksgewinde!) . •Gabelschlüssel Bohrfutter abschrauben. SW 16 für ABS 9 •Vorrichtung (64122024000) •Schraubstock Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 01 / 04 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.

  • Seite 10: Kupplungseinheit Zerlegen

    FEIN - REPAIR - Tool 3.5. Kupplungseinheit zerlegen 4 Schrauben 1. Schrauben (4 ) herausschrauben. 2. Alle Teile abnehmen Werkzeuge: •PH2-Kreuzschlitz Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 01 / 04 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.

  • Seite 11: Montage

    4.4.2. Verkabelung, ABS 9 4.5.1 Gehäuse zusammenfügen, ABS 12, ABS 14, ASB 14 4.5.2 Gehäuse zusammenfügen, ABS 9 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 01 / 04 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 12 6. Abdeckscheibe in richtiger Position auflegen und mit 4 Schrauben (0,6-0,8 Nm) anziehen 7. Einstellring und Antriebswelle auf Gängigkeit prüfen. Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 01 / 04 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.

  • Seite 13: Einstellring, Abs 9, Abs 12, Abs

    Abdeckscheibe lochbündig auflegen und mit 4 Schrauben ( 0,6-0,8Nm) anziehen Einstellring und Antriebswelle auf Gängigkeit prüfen. Werkzeuge: •PH2-Kreuzschlitz Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 01 / 04 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 14 Loctite 222 benetzen 6,5. •Gabelschlüssel und mit 2 Nm anziehen (Linksgewinde). SW 16 für ABS 9 •Vorrichtung (64122024000) Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 01 / 04 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.

  • Seite 15: Getriebegehäuse Zusammenfügen, Abs

    4.3.1. Getriebegehäuse zusammenfügen, ABS 9 Getriebeelemente zusammensetzen (auf Markierungen achten, Zapfen und Öse). 4 Schrauben (mit 0,6-0,8 Nm) anziehen. Werkzeuge: •PH2-Kreuzschlitz Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 01 / 04 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 16 4 Schrauben mit 0,6 - 0,8 Nm anziehen Montiertes Getriebegehäuse(40) Gleichstrommotor(50) Uhrzeigersinn (Bajonettverschluss) zusammenfügen (auf Markierung achten). Werkzeuge: •PH2-Kreuzschlitz Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 01 / 04 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 17 ABS 12, ABS 14, ASB 14 1. Kabelschuhe wie auf Foto an der Schalteinheit aufstecken,sonst (60) Kurzschlussgefahr. 2. Motor Schaltereinheit Kontaktleiste schwarz Schwarz Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 01 / 04 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 18 Durch drehen und ziehen lassen sich die Adern entfernen. 2. Motor Schalteinheit Kontaktleiste Pink Schwarz Pink Schwarz Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 01 / 04 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 19 , Schaltschieber re/li(61) und Öse für Trageschlaufe(80) einlegen. Gehäusedeckel(10) auflegen und mit 0,6 - 0,8Nm verschrauben Werkzeuge: •PH2-Kreuzschlitz •Kabelhaken Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 01 / 04 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 20 Schaltschieber re/li(61) und Öse für Trageschlaufe(80) einlegen. Gehäusedeckel(10) auflegen und mit 0,6 - 0,8Nm verschrauben Werkzeuge: •PH2-Kreuzschlitz •Kabelhaken Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 01 / 04 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 21 FEIN - REPAIR - Tool 5. Schaltpläne 5.1. Schaltschema, ABS 9 5.2. Schaltschema, ABS 12, ABS 14, ASB 14 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 01 / 04 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 22 FEIN - REPAIR - Tool 5.1. Schaltschema ABS 9 Markierung: Punkt („+“Anschlussklemme) Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 01 / 04 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 23 FEIN - REPAIR - Tool 5.2. Schaltschema ABS 12, ABS 14, ASB 14 Markierung: Absatz („+“ Anschlussklemme) Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 01 / 04 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 24 FEIN - REPAIR - Tool 6. Werkzeuge 6.1. Alle mechanischen Werkzeuge 6.2. Sonderwerkzeug, Zeichnung 6.3. Fettarten, Fettmengen Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 01 / 04 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.

  • Seite 25: Alle Mechanische Werkzeuge

    Gabelschlüssel SW 16 -nur ABS 9 öffentlicher Handel • Drehmomentschlüssel 15-20Nm öffentlicher Handel • Drehmomentschlüssel 0,6-0,8Nm öffentlicher Handel Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 01 / 04 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 26 FEIN - REPAIR - Tool 6.2. Sonderwerkzeug, Zeichnung Vorrichtung: Sach-Nr.: 6 41 22 024 000 Bohrfutter lösen (20) Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 01 / 04 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 27 Einstellring / Pastös keiner FEIN: z.B.: 32160003208 2-gängiges Gewinde NLGI: 2 Einsatzbereich: Schrauberkupplung (30) leicht einfetten -30°C bis 260°C Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 01 / 04 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 28 FEIN - REPAIR - Tool 7. Änderungen, Extras, Info für den Reparateur 7.1. Fehlersuche 7.2. Überprüfung Motor 7.3. Überprüfung Schalter Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 01 / 04 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.

  • Seite 29: Störungssuche

     Komplettes Getriebe 9. Defekte Spindelarretierung. (40) tauschen. Bohrfutter lässt sich nicht einhändig öffnen und schließen. Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 01 / 04 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 30 Spezialöl nachzuschmieren (10ml Flasche Bestell-Nr.: 3 21 32 023 02 6), wenn das nicht hilft, Motor austauschen. Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 01 / 04 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 31 Herausgeführte Leitung an eine Glühbirne (z.B. 12V Autolampe) anschließen. Gehäuseoberteil aufsetzen. Akku aufschieben. Funktionen prüfen. Beachten: Mittelstellung des Umschalters blockiert den Schaltdrücker. Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 01 / 04 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 32 Bedeutung der LED - Anzeige 8.5. Reinigen und Pflegen / Warten und Reparieren 8.6. Technische Daten / Zubehör Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 01 / 04 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 33 (! Auszug von der Bedienungsanleitung Ladegerät ALG 20!) Bestimmungsgemäße Verwendung: - für den gewerblichen Einsatz in Industrie und Handwerk, zum Auf- und Wiederaufladen von FEIN-Akkus mit einer Akkuspannung von 9,6 - 18 V Sicherheitshinweise: - Lagerung und Betrieb bei Temperaturen über +40°C, kann zu Fehlfunktionen beim Laden führen und sind unbedingt zu vermeiden...
  • Seite 34 Das Ende des Ladevorganges wird durch grünes Dauerlicht (a) anzeigen.  Bei rotem Blinklicht (b) nachfolgende Hinweise beachten. Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 01 / 04 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 35 Lade- / Endladezyklen ihre volle Kapazität. Die Ladezeit des FEIN-Ladegerätes ALG 20 liegt je nach Akkukapazität zwischen 20 und 60 Minuten. Lässt der Akku trotz korrekter Aufladung innerhalb kurzer Zeit in seiner Leistung nach, so ist das Ende seiner Lebensdauer erreicht.

  • Seite 36: Bedeutung Der Led - Anzeige

    Temperatursensor defekt oder der Akku ist tiefenentladen. Keine Schnellladung möglich, nur Erhaltungsladung aktiv. Schnellladung aktiv Grün blinkend Grün Schnellladung abgeschlossen (Akku voll). Erhaltungsladung aktiv. Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 01 / 04 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.

  • Seite 37: Reinigen Und Pflegen

    Darauf achten, dass keine Metallspäne in das Ladegerät eindringen. Warten und Reparieren: Reparaturen sind beim Ladegerät ALG 20 nicht vorgesehen. Ausnahme: Defektes Netzkabel Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 01 / 04 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 38 4,1A (in Abhängigkeit vom zu Ladenden Akku) Erhaltungsladung 160mA Gewicht 1,0 kg Schutzklasse 9 26 04 078 01 1 (Adapter für Akkuschnittstelle „Industrie“) Zubehör: Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 01 / 04 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 39 Größe Empfindlich gegen Über-ladung Schnellladefähig (Nachpuffern) Besonders flache Irreversible Schädigung der Entladecharakteristik Kapazität nach zu langer Lagerung Selbstentladung Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 01 / 04 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
