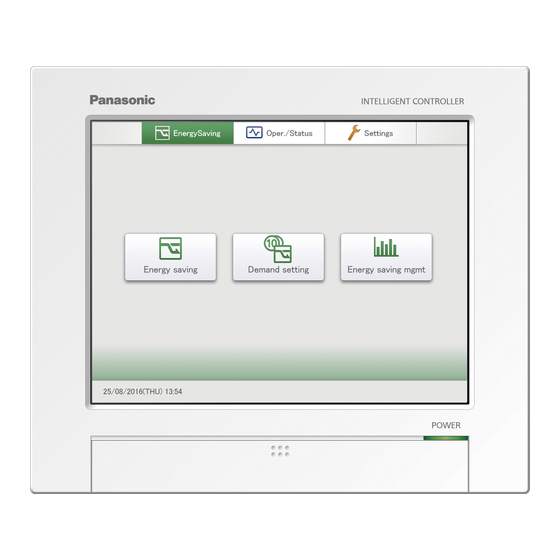

Intelligenter touch-screen
Vorschau ausblenden Andere Handbücher für CZ-256ESMC3:
1
2
3
4
5
6

Werbung

Quicklinks

Deutsch
Lesen Sie die Installationsanleitung aufmerksam durch, bevor Sie mit der Installation beginnen.
Lesen Sie insbesondere die „Sicherheitshinweise" auf S. 2 sorgfältig durch.
Panasonic Corporation
1006 Kadoma, Kadoma City, Osaka, Japan
Modellbezeichnung:
Inhalt
Sicherheitshinweise ............................. 2
Technische Daten ................................. 2
Mitgeliefertes Zubehör .............................. 3
Montagehinweise .................................. 3
Einbauort .................................................. 3
bei der Verdrahtung .................................. 3
Montage ................................................. 3
Anschlusskasten ...................................... 3
Einbauposition .......................................... 3
Leistungskabel ......................................... 4
Busleitung ................................................. 4
übergeordneten Steuerungen .................. 4
LAN-Kabel ................................................ 4
Verdrahtung ........................................... 4
Einstellung und Testbetrieb ................. 5
Panasonic Corporation
http://www.panasonic.com
Installationsanleitung
Intelligenter Touch-Screen
CZ-256ESMC3
CV6233334158

Werbung

loading

Verwandte Anleitungen für Panasonic CZ-256ESMC3

Inhaltszusammenfassung für Panasonic CZ-256ESMC3

  • Seite 1: Inhaltsverzeichnis

    Installationsanleitung Intelligenter Touch-Screen CZ-256ESMC3 Modellbezeichnung: Deutsch Lesen Sie die Installationsanleitung aufmerksam durch, bevor Sie mit der Installation beginnen. Lesen Sie insbesondere die „Sicherheitshinweise“ auf S. 2 sorgfältig durch. Inhalt Sicherheitshinweise ......2 Technische Daten ......... 2 Mitgeliefertes Zubehör ......3 Abmessungen (Bestandteile) ....

  • Seite 2: Sicherheitshinweise

     Für die Bedieneinheit muss ein eigener Stromanschluss verwendet Anleitungen in anderen Sprachen handelt es sich um Übersetzungen des Originals. werden, an den keine anderen Geräte angeschlossen werden dürfen. Technische Daten Modellbezeichnung CZ-256ESMC3 ± 30 Sekunden/Monat (bei Normtemperatur 25 °C) Genauigkeit *Gelegentlich nachstellen.

  • Seite 3: Mitgeliefertes Zubehör

    Montagehinweise Mitgeliefertes Zubehör Schrauben M4x10 Unterlegscheiben (4)  Einbauort  Einbauorte mit folgenden Bedingungen sollten Muttern M4 (4) Kabelbinder (4) vermieden werden: • Direkte Sonneneinstrahlung • Wärmequellen in unmittelbarer Nähe • Einwirkung von Spritzwasser oder Feuchtigkeit Anweisungen und Lizenzliste (DVD), •...

  • Seite 4: Vorbereitungen Für Die Verdrahtung

    Vorbereitungen für die Verdrahtung  Leistungskabel  Steuerleitung des Kommunikations- adapters • Für die Stromversorgung muss ein eigenes Leistungskabel (falls vorhanden) verwendet werden.  Polarität beachten (+/–). • Die Bedieneinheit muss geerdet werden.  Anzahl anschließbarer Kommunikationsadapter: max. 7. • Die Erdung darf nicht mit Gas- oder Wasserleitungen ...

  • Seite 5: Anschließen Von Externen Steuerungen

    Verdrahtung (Fortsetzung) *4: FG/FE = Funktionserdung Verwenden Sie diese Schrauben bei Verbindung Durch die der abgeschirmten Leitung mit der Erdmasse (FG Durchführung führen. Busleitungen Netzanschlussklemmenleiste (TB1)  Netzschalter Netzkabel   (100 – 240 V AC) Steuerleitung des LAN-  Kommuni kations- Kabel adapters...
  • Seite 6 © Panasonic Corporation 2016...
