Bitte lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie dieses Gerät anschließen, in Betrieb
nehmen oder einstellen.
Bitte bewahren Sie diese Anleitung anschließend für spätere Bezugnahme griffbereit auf.
Deutsch

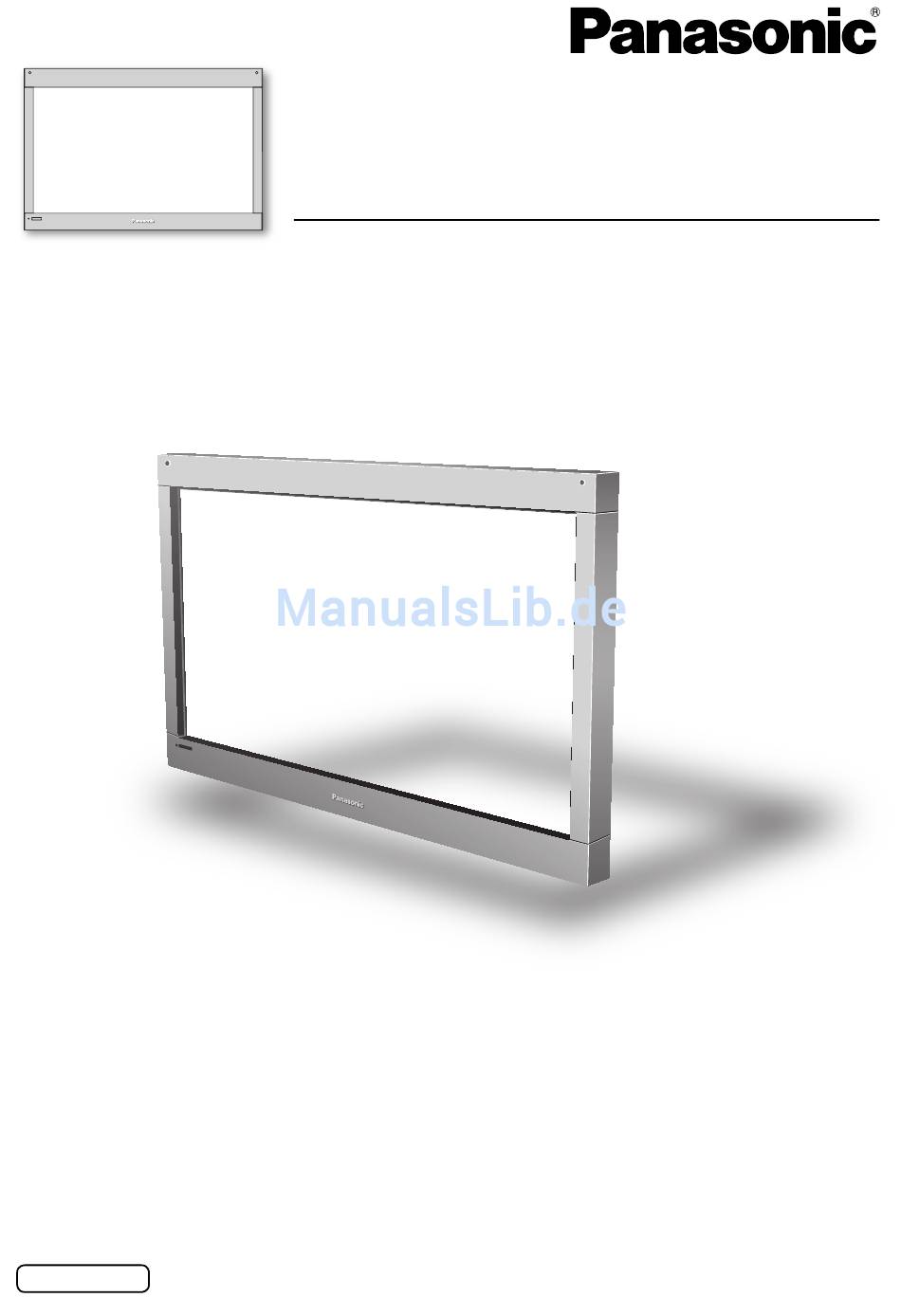

Bedienungsanleitung
Touch Panel
TY-TP42P10S
Modell-Nr.
TY-TP50P10S
TY-TP58P10S
TQZH940-1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Panasonic TYTP42P10S
Inhaltszusammenfassung für Panasonic TYTP42P10S
- Seite 1 Bedienungsanleitung Touch Panel TY-TP42P10S Modell-Nr. TY-TP50P10S TY-TP58P10S Bitte lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie dieses Gerät anschließen, in Betrieb nehmen oder einstellen. Bitte bewahren Sie diese Anleitung anschließend für spätere Bezugnahme griffbereit auf. Deutsch TQZH940-1...
-
Seite 2: Mitgeliefertes Zubehör
Mitgeliefertes Zubehör Bitte vergewissern Sie sich vor dem Zusammenbauen, Befestigen und Anschließen irgendwelcher Teile, dass das nachstehend aufgeführte Zubehör vollständig im Verpackungskarton enthalten ist. Die Anzahl ist jeweils in Klammern angegeben. USB-Kabel, 3 m (1) Bedienungsanleitung (8) CD-ROM (1) Ferritkern (1) Treiber-Software •... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis BITTE ZUERST LESEN! ■ Vorsichtsmaßnahmen bei der Aufstellung ..4 ■ Pfl ege und Instandhaltung ........6 ■ Teilebezeichnungen ..........7 Installation & Einrichtung ■ Zusammenbau des Touch Panel ......8 ■ Montage des Touch Panel ........9 ■ Einrichtung. -
Seite 4: Vorsichtsmaßnahmen Bei Der Aufstellung
Vorsichtsmaßnahmen bei der Aufstellung WARNUNG Schützen Sie das Gerät vor Nässe. • Wenn eine Flüssigkeit auf das Gerät verschüttet wurde, wischen Sie diese unverzüglich mit einem trockenen Tuch ab. Falls aus irgendeinem Grund eine Flüssigkeit in das Geräteinnere gelangt ist, trennen Sie unverzüglich das USB-Kabel ab, und wenden Sie sich dann bitte an Ihren Fachhändler. -
Seite 5: Vorsichtshinweise Zur Handhabung
Vorsichtsmaßnahmen bei der Aufstellung Achten Sie beim Zusammenbau des Touch Panel darauf, alle Schrauben fest anzuziehen. • Falls die Schrauben nicht sicher befestigt werden, kann das Touch Panel herunterfallen, wodurch Verletzungen und Schäden verursacht werden können. Montage und Demontage des Displays müssen grundsätzlich von zwei Personen ausgeführt werden. •... -
Seite 6: Pfl Ege Und Instandhaltung
Pfl ege und Instandhaltung Pfl ege und Instandhaltung * Achten vor dem Reinigen des Gerätes unbedingt darauf, das USB-Kabel abzutrennen. Reinigen Sie das Geräteinnere einmal im Jahr. • Da das Gerät keine verkapselte Konstruktion aufweist, kann sich im Lauf der Zeit Staub im Inneren ansammeln. Dies kann zu einem unzuverlässigen Betrieb führen, da sich die Menge des für die Berührungserkennung verfügbaren Infrarotlichts verringert. -
Seite 7: Teilebezeichnungen
Teilebezeichnungen Touch Panel (Vorderseite) Obere Rahmeneinheit Linke Rahmeneinheit Rechte Rahmeneinheit Untere Rahmeneinheit Touch Panel (Rückseite) USB-Buchse Touch-Pen Befestigen Sie das Klettband am Touch Panel, um den Touch-Pen zu halten. Klettband Touch-Pen... -
Seite 8: Zusammenbau Des Touch Panel
Zusammenbau des Touch Panel Legen Sie die obere, linke, rechte und untere Rahmeneinheit auf die Transportschutzstücke. Obere Ordnen Sie die 6 Transportschutzstücke Transportschutzstück Rahmeneinheit so auf dem Boden an, dass ihre Pfeilmarkierungen alle in die gleiche Richtung weisen. Platzieren Sie die vier Rahmeneinheiten in den Vertiefungen der Transportschutzstücke. -
Seite 9: Montage Des Touch Panel
Montage des Touch Panel (in horizontaler Lage) Befestigen Sie die Montagebügel am Touch Panel. Passen Sie den Vorsprung oberhalb des runden Lochs in Montagebügel A in das Loch in der oberen Rahmeneinheit ein, und ziehen Sie die Befestigungsschraube A handfest an. Passen Sie wie in der Abbildung gezeigt den Vorsprung oberhalb des runden Lochs in Montagebügel B in das Loch in der unteren Rahmeneinheit ein, und ziehen Sie dann die Befestigungsschraube A handfest an, um den Montagebügel B provisorisch zu halten. -
Seite 10: Montage Des Touch Panel (In Horizontaler Lage)
Montage des Touch Panel (in horizontaler Lage) Sichern Sie das Touch Panel am Plasma-Display. Lösen Sie die Befestigungsschraube A an dem (provisorisch gehaltenen) Montagebügel B, drehen Sie den Montagebügel um 90 Grad, und passen Sie dann wie in der Abbildung gezeigt den Vorsprung oberhalb des runden Lochs in Montagebügel B in das Loch in der unteren Rahmeneinheit ein. - Seite 11 Montage des Touch Panel (in vertikaler Lage) Befestigen Sie die Montagebügel am Touch Panel. Passen Sie die Vorsprünge an den Vertikalmontagebügeln in die Löcher der Rahmeneinheiten ein, und befestigen Sie die Bügel mit den Befestigungsschrauben B. Passen Sie wie in den Abbildungen gezeigt die Vorsprünge oberhalb der runden Löcher in die Löcher in der oberen und unteren Rahmeneinheit ein, und ziehen Sie dann die Befestigungsschrauben handfest an, um Bügel A und B provisorisch zu halten.
-
Seite 12: Montage Des Touch Panel (In Vertikaler Lage)
Montage des Touch Panel (in vertikaler Lage) Sichern Sie das Touch Panel am Plasma-Display. Lösen Sie die Befestigungsschrauben A an den (provisorisch gehaltenen) Montagebügeln A und B, drehen Sie die Montagebügel um 90 Grad, und passen Sie dann wie in der Abbildung gezeigt die Vorsprünge oberhalb der runden Löcher in den Bügeln in die Löcher in der oberen und unteren Rahmeneinheit ein. -
Seite 13: Einrichtung
Einrichtung Seite 14 Installieren Sie die Treiber-Software Schließen Sie das USB-Kabel zu diesem Zeitpunkt noch nicht an. Verbinden Sie das Touch Panel mit dem Seite 16 Personalcomputer Starten Sie den Computer neu • Vergewissern Sie sich nach dem Neustart des Computers, dass das Symbol in der Taskleiste erscheint. -
Seite 14: Installation Der Treiber-Software
Installation der Treiber-Software Hinweise zur Installation Schließen Sie das USB-Kabel erst nach beendeter Installation der Treiber-Software an. Für Windows 2000/XP : Melden Sie sich mit Administrator-Berechtigung an. Für Windows Vista : Standard-Benutzer müssen das Administrator-Kennwort eingeben, um die Treiber- Software installieren zu können. Wenn die Benutzerkontensteuerung (UAC) jedoch deaktiviert ist, müssen Sie sich mit Administrator-Berechtigung anmelden. - Seite 15 Installation der Treiber-Software Klicken Sie auf diese Schaltfl äche. Daraufhin erscheint u.U. die in der Abbildung links gezeigte oder eine ähnliche Warnmeldung. Klicken Sie auf diese Schaltfl äche. Die Installation ist abgeschlossen, wenn das links abgebildete Fenster erscheint. Klicken Sie auf diese Schaltfl äche. Der Ordner „LSaDrv“...
-
Seite 16: Anschlüsse Und Plug-Ins
Anschlüsse und Plug-Ins Schalten Sie das Plasma-Display und den Computer ein. Vergewissern Sie sich, dass das Betriebssystem des Computers startet. Verbinden Sie das Touch Panel über das USB-Kabel mit dem Computer. Nach Herstellung des Anschlusses startet Plug & Play. (S. 17) Achtung •... -
Seite 17: Plug & Play
Anschlüsse und Plug-Ins ■ Plug & Play Nach Anschluss des USB-Kabels wird das Touch Panel automatisch von Plug & Play als USB-Gerät erkannt. (Der Inhalt des Fensters, das danach erscheint, ist je nach Betriebssystem geringfügig verschieden.) Plug & Play startet entsprechend der Anzahl der angeschlossenen Touch Panels. Windows 2000/Vista Das Fenster „Neue Hardware gefunden“... -
Seite 18: Windows Vista
Klicken Sie auf [Start] → [Systemsteuerung] → [System], und wählen Sie dann [Geräte- Manager] im Register „Hardware“ aus. Vergewissern Sie sich, dass „Panasonic Touch Panel Unit“ (Panasonic Touch Panel-Einheit) unter „Universal Serial Bus controllers“ (Daraufhin erscheint eine Liste der USB- Controller.) erscheint. -
Seite 19: Deinstallieren Der Treiber-Software
Deinstallieren der Treiber-Software Hinweis zur Deinstallation Beenden Sie die Treiber-Software vor der Deinstallation. (S. 20) Windows 2000/XP Klicken Sie auf [Start] → [Systemsteuerung] → [Programme hinzufügen oder entfernen]. Markieren Sie „LSaDrv“. Klicken Sie auf diese Schaltfl äche. Windows Vista Klicken Sie auf [Start] (Windows-Symbol) → [Systemsteuerung] → [Programme] → [Programme und Funktionen]. -
Seite 20: Einrichtung Des Touch Panel
Einrichtung des Touch Panel Verwendung der Treiber-Software ■ Starten der Treiber-Software Beim Start des Computers startet die Treiber-Software automatisch. Nachstehend wird das Verfahren zum manuellen Starten der Treiber-Software erläutert. Die Treiber-Software kann auf zweierlei Weise gestartet werden. Methode 1 Doppelklicken Sie auf das Symbol „LSaDrv Driver“ (LSaDrv-Treiber) auf dem Desktop. -
Seite 21: Übersicht Über Die Elemente Des Einrichtungs-Bildschirms
Einrichtung des Touch Panel Übersicht über die Elemente des Einrichtungs-Bildschirms ■ Der Einrichtungs-Bildschirm umfasst drei Register: „Touch setting“ (Einstellung der Berührungsempfindlichkeit), „Basic setting“ (Grundeinstellung) und „Multi monitor“ (Mehrmonitor). <Gemeinsamer Bereich> Touch screen (Touch-Bildschirm): Apply (Anwenden): Dieses Listenfeld enthält den Eintrag „Common Die Einrichtung wird auf den Betrieb setting“... -
Seite 22: Einrichtung Des Touch Panel (Übersicht Über Die Elemente Des Einrichtungs-Bildschirms)
Einrichtung des Touch Panel (Übersicht über die Elemente des Einrichtungs-Bildschirms) ■ Touch setting (Einstellung der Berührungsempfindlichkeit) Diese Registerseite wird zur Optimierung der Bedienung des Touch Panel verwendet. (S. 29) Click action (Klickaktion): Die Wahl dieser Einstellung empfi ehlt sich, wenn häufi g Klickoperationen (z.B. - Seite 23 Einrichtung des Touch Panel (Übersicht über die Elemente des Einrichtungs-Bildschirms) • Click mode (Klickmodus) Bedienung Wenn der Stift das Touch Panel berührt, spricht der Computer wie auf das Gedrückthalten der Maustaste an. Wenn der Stift vom Touch Panel abgehoben Drag (default) wird, spricht der Computer wie auf das Loslassen der Maustaste an.
- Seite 24 Einrichtung des Touch Panel (Übersicht über die Elemente des Einrichtungs-Bildschirms) ■ Multi monitor (Mehrmonitor) Diese Registerseite dient zur Eingabe von Einstellungen bei Verwendung mehrerer Monitoren. (S. 35) Die Registerseite „Multi monitor“ (Mehrmonitor) öffnet sich, wenn Sie das Kontrollkästchen „Using Multi- monitor.“...
-
Seite 25: Einrichtung Des Touch Panel (Erweiterte Einstellung)
Einrichtung des Touch Panel (Erweiterte Einstellung) Erweiterte Einstellungen Nach Klicken auf die Schaltfl äche „Advanced“ (Erweitert) auf der Registerseite „Basic setting“ (Grundeinstellung) des Einrichtungs-Bildschirms öffnet sich das Fenster „Advanced“ (Erweitert). Die Schaltfl ächen „Touch screen“ (Touch-Bildschirm), „OK“, „Cancel“ (Abbrechen) und „Apply“ (Anwenden) funktionieren auf gleiche Weise wie die Schaltfl... -
Seite 26: Action Setting (Aktionseinstellung)
Einrichtung des Touch Panel (Erweiterte Einstellung) ■ Action setting (Aktionseinstellung) Range for reducing offset (Bereich für Versatzreduzierung): Im Gegensatz zu einem Mausklick kann eine Berührung geringfügig verrutschen. Der Bereich für ein unbeabsichtigtes Verrutschen kann so eingestellt werden, dass es als solches erkannt wird, anstatt als absichtliches Ziehen eines Objekts über den Bildschirm gewertet zu werden. -
Seite 27: Kalibrierung
Einrichtung des Touch Panel Kalibrierung Falls die Cursorposition nicht mit der Berührungsposition übereinstimmt, kann das Touch Panel so kalibriert werden, dass beide Positionen miteinander übereinstimmen. Hinweise • Wenn mehrere Touch Panels an einen einzigen Computer angeschlossen werden sollen, um eine Mehrmonitor- Umgebung zu konfi... - Seite 28 Einrichtung des Touch Panel • precise calibration (präzise Kalibrierung) Precise calibration (präzise Kalibrierung): Diese Schaltfl äche dient zur Aktivierung des Kalibrierungsfensters mit den unter „Setting of the number of precise calibration points“ (Einstellung der Anzahl der Punkte für präzise Kalibrierung) und „Margin specifi cation of calibration points“...
-
Seite 29: Einstellung Der Berührungsempfi Ndlichkeit
Einrichtung des Touch Panel Einstellung der Berührungsempfi ndlichkeit ■ Click action (Klickaktion) Diese Einstellung ermöglicht bequeme Klickvorgänge auf dem Touch Panel. Öffnen Sie den Einrichtungs-Bildschirm (S. 20). Klicken Sie auf das Register „Touch setting“ (Einstellung der Berührungsempfi ndlichkeit). Klicken Sie auf die Schaltfl äche „Click action“ (Klickaktion). -
Seite 30: User Setting (Benutzereinrichtung)
Einrichtung des Touch Panel ■ User setting (Benutzereinrichtung) Durch eine benutzerspezifi sche Einrichtung können Sie sich die Bedienung des Touch Panel erleichtern, um sie Ihren Bedürfnissen anzupassen. Verschiedene Einrichtungen können gespeichert und je nach Anwendungszweck des Touch Panel geändert werden. •... -
Seite 31: Abrufen Gespeicherter Einrichtungen
Einrichtung des Touch Panel • Abrufen gespeicherter Einrichtungen Markieren Sie eine Einrichtung im Benutzereinrichtungs-Listenfeld (S. 22), und klicken Sie dann auf die Schaltfl äche „User setting“ (Benutzereinrichtung). Klicken Sie auf die Schaltfl äche „OK“ oder „Apply“ (Anwenden). • Ändern einer Einrichtung Klicken Sie auf die Schaltfl... -
Seite 32: Einrichtung Der Bereichs-Schaltfl Ächen
Einrichtung des Touch Panel Einrichtung der Bereichs-Schaltfl ächen Den virtuellen (Bereichs-)Schaltfl ächen des Touch Panel können verschiedene Funktionen zugewiesen werden, z.B. das Starten bestimmter Anwendungen oder das Öffnen von Dateien. Öffnen Sie den Einrichtungs-Bildschirm. (S. 20) Klicken Sie auf die Schaltfl äche „Advanced“ (Erweitert) auf der Registerseite „Basic setting“ (Grundeinstellung). -
Seite 33: Hinzufügen (Erstellen) Von Bereichs-Schaltflächen
Einrichtung des Touch Panel ■ Hinzufügen (Erstellen) von Bereichs-Schaltflächen Bis zu 30 Bereichs-Schaltfl ächen können erstellt werden. Klicken Sie auf diese Schaltfl äche. Berühren Sie die Stelle, an der eine Bereichs-Schaltfl äche erstellt werden soll, und ziehen Sie den Stift. •... -
Seite 34: Bearbeiten Der Bereichs-Schaltflächen
Einrichtung des Touch Panel Window operation (Fensteroperation): Fenstergrößen und der Befehl zum Verlassen einer Anwendung können den Bereichs-Schaltfl ächen zugewiesen werden. Geben Sie den Namen der gewünschten Fensteroperation ein. Wählen Sie „Minimize Window“ (Fenster minimieren), „Maximize Window“ (Fenster maximieren), „Restore the Size of Window“... -
Seite 35: Mehrmonitor-Einrichtung
Einrichtung des Touch Panel Mehrmonitor-Einrichtung Mehrere Plasma-Displays können an einen einzigen Computer angeschlossen, mit Touch Panels versehen und entsprechend eingesetzt werden. ■ Hinweise zum Anschließen mehrerer Touch Panels Monitornummer Die unter Windows eingestellten Monitornummern werden bei der Registrierung von Touch Panels verwendet. -
Seite 36: Registrieren Von Touch Panels
Einrichtung des Touch Panel ■ Registrieren von Touch Panels Öffnen Sie den Einrichtungs-Bildschirm. (S. 20) Aktivieren Sie das Kontrollkästchen „Using Multi-monitor“ (Mehrmonitor-Einsatz) auf der Registerseite „Basic setting“ (Grundeinstellung). Klicken Sie auf die Schaltfl äche „Setting of touch screen“ (Einstellung des Touch-Bildschirms) auf der Registerseite „Multi monitor“... -
Seite 37: Kalibrieren Von Touch Panels
Einrichtung des Touch Panel ■ Kalibrieren von Touch Panels Nach der Registrierung können Touch Panels auf die entsprechenden Plasma-Displays kalibriert werden. Öffnen Sie den Einrichtungs-Bildschirm. (S. 20) Wählen Sie das zu kalibrierende Touch Panel im Pulldown-Menü „Touch screen“ (Touch-Bildschirm) aus. •... -
Seite 38: Einrichten Von Touch Panels
Einrichtung des Touch Panel ■ Einrichten von Touch Panels Öffnen Sie den Einrichtungs-Bildschirm. (S. 20) Wählen Sie das Touch Panel, das eingerichtet werden soll, im Pulldown-Menü „Touch screen“ (Touch- Bildschirm) aus. Nehmen Sie die gewünschten Einstellungen vor. Hinweis Kontrollkästchen „Common setting is used“ (Gemeinsame Einstellung wird verwendet): Dieser Befehl verwendet die als „Common setting“... -
Seite 39: Einstellung Der Sensorposition
Einrichtung des Touch Panel Einstellung der Sensorposition Stellen Sie die Sensorposition des Touch Panel so ein, dass sie der Position der Anzeige entspricht. Öffnen Sie den Einrichtungs-Bildschirm. (S. 20) Klicken Sie auf das Register „Basic setting“ (Grundeinstellung). Klicken Sie auf diese Schaltfl äche. Klicken Sie auf das Register „Direction setting“... -
Seite 40: Vor Inanspruchnahme Des Kundendienstes
Vor Inanspruchnahme des Kundendienstes Wenn Sie einen Defekt des Touch Panel vermuten oder dieses nicht einwandfrei arbeitet, überprüfen Sie bitte die Hinweise der nachstehenden Tabelle, bevor Sie den Kundendienst in Anspruch nehmen. Störung Prüfpunkt Abhilfemaßnahme Seite Das Touch Bei diesem Touch Panel handelt es sich um ein mit Infrarotstrahlen arbeitendes optisches Gerät. - Seite 41 Vor Inanspruchnahme des Kundendienstes Störung Prüfpunkt Abhilfemaßnahme Seite Die Cursorposition Ist das Touch Panel Kalibrieren Sie das Touch Panel. kalibriert worden? stimmt nicht mit der Berührungsposition Wenn das Touch Panel abgenommen und dann erneut angebracht worden ist, kann sich die Montageposition überein.
-
Seite 42: Fehlermeldungen
Fehlermeldungen Wenn die Treiber-Software einen Fehler erfasst, wird eine entsprechende Fehlermeldung angezeigt. Falls eine Fehlermeldung erscheint, beseitigen Sie die Ursache unter Bezugnahme auf die nachstehende Tabelle. Hinweis Fehler, durch die die Berührungserkennung nicht beeinfl usst wird, z.B. kurzzeitig auftretende Kommunikationsfehler, werden automatisch aufgehoben. Fehlermeldung Abhilfemaßnahme Detaillierte Aktion... - Seite 43 Sie darauf, um das Eigenschaften-Fenster zu öffnen. Öffnen Sie die Registerseite „Advanced“ (Erweitert). Wenn ein USB-Gerät mit der Bezeichnung „Panasonic Touch Panel Unit“ (Panasonic Touch Panel-Einheit) auf der Registerseite „Advanced“ (Erweitert) angezeigt wird, ist das Touch Panel an den betreffenden Hostcontroller angeschlossen.
-
Seite 44: Technische Daten
Technische Daten Modellnummer TY-TP42P10S TY-TP50P10S TY-TP58P10S Ausführung Touch Panel Spannung 5 V Gleichstrom ±10 % Strom 450 mA max. Spannungsversor- Über USB-Bus gungssystem Erkennungssystem Infrarot-Refl exionserkennung Abmessungen des 938 mm (B) x 535 mm (H) 1.128 mm (B) x 648 mm (H) 1.305 mm (B) x 747,5 mm (H) Panel-Fensters Erkennungsbereich 920 mm (B) x 518 mm (H) -
Seite 45: Außenabmessungen
Außenabmessungen TY-TP42P10S (Einheit: mm) 97,9 47,9 1.016,4 24,4 19,9 97,9 TY-TP50P10S (Einheit: mm) 97,9 47,9 1.206,4 24,4 19,9 97,9... - Seite 46 Außenabmessungen TY-TP58P10S (Einheit: mm) 100,4 1.395,4 47,9 24,4 19,9 100,4...
-
Seite 47: Für Notizen
FÜR NOTIZEN... - Seite 48 Matsushita Electric Industrial Co., Ltd. Gemäß Direktive 2004/108/EC, Artikel 9(2) Panasonic Testing Centre Website : http://panasonic.net/ Panasonic Service Europe, eine Abteilung von © 2007 Matsushita Electric Industrial Co., Ltd. All Rights Reserved. Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Bundesrepublik...
