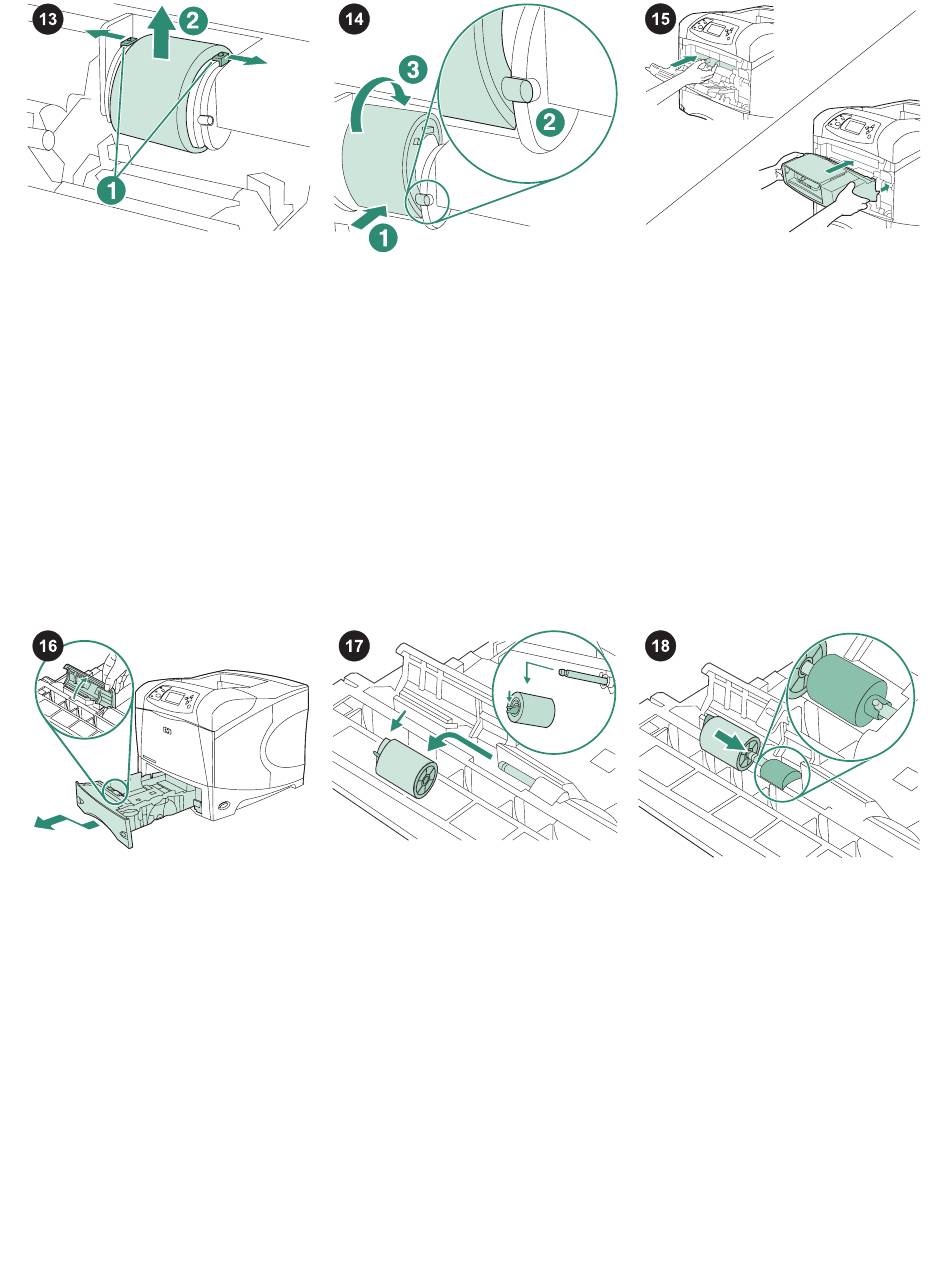

Lösen Sie die Walze, indem Sie die beiden
Verriegelungen außen an der Oberseite der
Einzugswalze auseinander ziehen (1).
Heben Sie die Walze an der Öffnung heraus
(2).
So tauschen Sie die Zufuhr- und Trennwalze
für Fach 2 aus: Entfernen Sie sämtliche
Druckmedien aus Fach 2. Ziehen Sie das
Fach heraus, und heben Sie die Vorderseite
des Fachs leicht an, um es aus dem Drucker
zu entfernen. Die Abdeckung der Walze
befindet sich im Fach neben der
Zufuhrwalze. Öffnen Sie die Abdeckung,
indem Sie sie nach oben drehen.
Setzen Sie die neue Einzugswalze an der
Welle ein (1). Richten Sie die Stifte an der
Unterseite der Walze an den Aussparungen
der Halterungen außen an der Öffnung aus
(2). Schieben Sie die Walze in den Drucker,
bis sie hörbar einrastet (3).
Ziehen Sie die blaue Verriegelung auf der
linken Seite der Zufuhrwalze von der
Walzenwelle weg, um die Walze zu
entriegeln. Schieben Sie die Walze von der
Welle.
21
Installieren Sie die vordere
oder
Zubehörabdeckung die optionale
Umschlagzufuhr.
Schieben Sie die neue Zufuhrwalze auf die
Welle.
Hinweis Achten Sie darauf, dass die Walze
einrastet. Vergewissern Sie sich andernfalls,
dass sie richtig ausgerichtet ist und der
runde schwarze Abstandhalter neben der
Walze den Stift der Welle umschließt.
