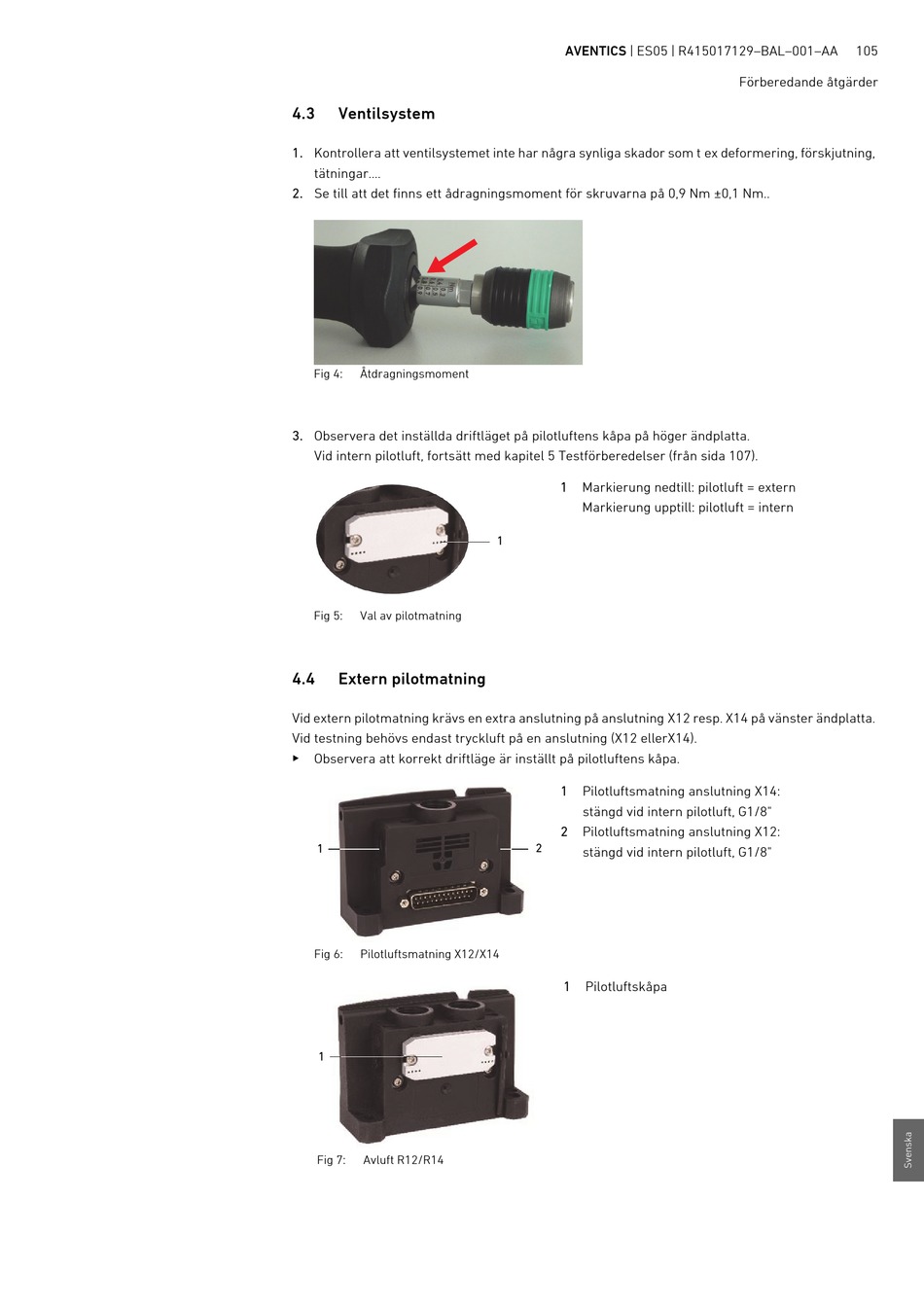

4.3

Ventilsystem

1. Kontrollera att ventilsystemet inte har några synliga skador som t ex deformering, förskjutning,
tätningar....
2. Se till att det finns ett ådragningsmoment för skruvarna på 0,9 Nm ±0,1 Nm..
Fig 4: Åtdragningsmoment
3. Observera det inställda driftläget på pilotluftens kåpa på höger ändplatta.
Vid intern pilotluft, fortsätt med kapitel 5 Testförberedelser (från sida 107).
Fig 5: Val av pilotmatning
4.4

Extern pilotmatning

Vid extern pilotmatning krävs en extra anslutning på anslutning X12 resp. X14 på vänster ändplatta.
Vid testning behövs endast tryckluft på en anslutning (X12 ellerX14).
O Observera att korrekt driftläge är inställt på pilotluftens kåpa.
1
Fig 6: Pilotluftsmatning X12/X14
1
Fig 7: Avluft R12/R14
AVENTICS | ES05 | R415017129–BAL–001–AA
1 Markierung nedtill: pilotluft = extern
Markierung upptill: pilotluft = intern
1
1 Pilotluftsmatning anslutning X14:
stängd vid intern pilotluft, G1/8"
2 Pilotluftsmatning anslutning X12:
stängd vid intern pilotluft, G1/8"
2
1 Pilotluftskåpa
105
Förberedande åtgärder
