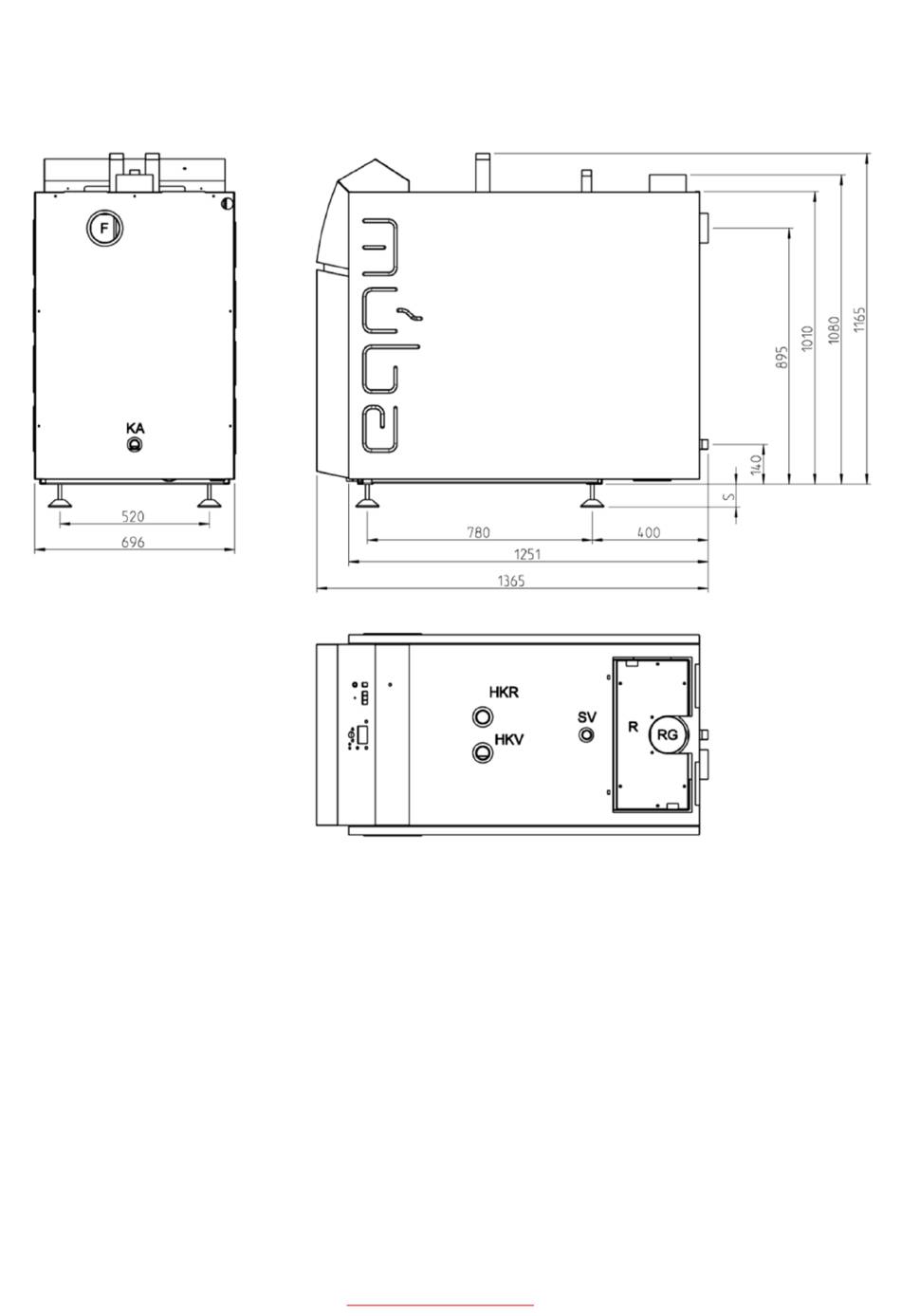

Ultra Clean Eco 95
HKV Heizkreisvorlauf AG
HKR Heizungsrücklauf AG
SV
Sicherheitsvorlauf AG
R
Reinigungsöffnung Rekuperator
RG
Rauchgasstutzen DN
E
Kesselentleerung AG
F
Verbrennungsluftstutzen
DN 100 Ø aussen
KA
Kondensatablauf AG
S
Stellfüsse verstellbar
min. 45 bis max. 100 mm
Mit Siphon direkt am Kessel min. 65mm
Müba Energietechnik AG • Leimenstrasse 93 • CH 2575 Hagneck• Tel. +41 (0)32 396 06 46 • Fax +41 ( 0)32 396 06 41
Stand Juni 2019
Der Kondensatablauf ist mit einem Siphon zu versehen.
11/2"
Der Siphon muss demontierbar sein und eine Wirklänge
11/2"
von min. 100 mm aufweisen.
1"
Das Kondensat ist in eine Abwasserleitung zu führen.
Optional kann eine Neutrobox montiert werden.
125
1/2"
Die örtlichen Vorschriften sind zu beachten (Gewässerschutz).
103 mm
Oberhalb der Reinigungsöffnung des Rekuperatores ist
1"
genügend Platz zu lassen für die Reinigung.
Die Anschlüsse des Heizkessels an das Abgabesystem
und die Boilerladung müssen mit Rotgusselementen
versehen werden .
(galvanische Trennung zwischen Edelstahl und Eisenrohren).
