Müba Ultra Clean Eco 16 Montage- Und Bedienungsanweisung Seite 32

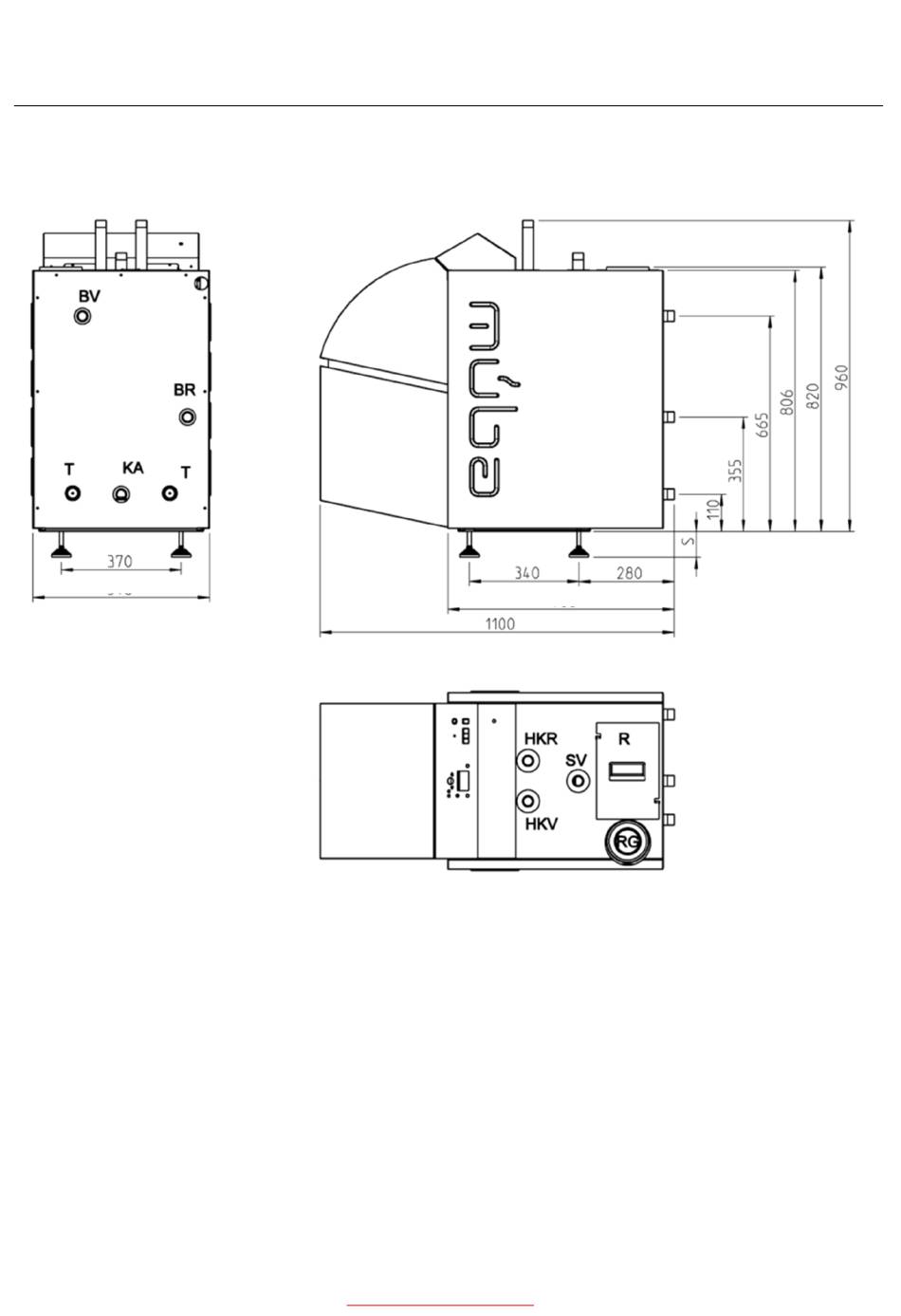

Massskizzen für müba 2000 Ultra Clean Eco 16 / 28 / 43 / 63 / 95
Ultra Clean Eco 16
550
HKV Heizkreisvorlauf AG
HKR Heizungsrücklauf AG
SV Sicherheitsvorlauf AG
R Reinigungsöffnung Rekuperator
RG Rauchgasstutzen DN
BV Boilervorlauf AG
BR Boilerrücklauf AG
E Kesselentleerung AG
F Verbrennungsluftstutzen
DN 80 Ø aussen
KA Kondensatablauf AG
T Muffen für Traghilfen
hinten und vorne
S Stellfüsse verstellbar
min. 45 bis max. 100 mm
Mit Siphon direkt am Kessel min. 65mm
Müba Energietechnik AG • Leimenstrasse 93 • CH 2575 Hagneck• Tel. +41 (0)32 396 06 46 • Fax +41 ( 0)32 396 06 41
Stand Juni 2019
1" Der Kondensatablauf ist mit einem Siphon zu versehen.
1" Der Siphon muss demontierbar sein und eine Wirklänge
1" von min. 100 mm aufweisen.
Das Kondensat ist in eine Abwasserleitung zu führen.
80 Optional kann eine Neutrobox montiert werden.
1"
1"
Die örtlichen Vorschriften sind zu beachten (Gewässerschutz).
1/2"
Oberhalb der Reinigungsöffnung des Rekuperatores ist
80 mm genügend Platz zu lassen für die Reinigung.
1"
Die Anschlüsse des Heizkessels an das Abgabesystem
1" und die Boilerladung müssen mit Rotgusselementen
versehen werden .
(galvanische Trennung zwischen Edelstahl und Eisenrohren).
MwSt-Nr CHE-109.893.718
www.mueba-energietechnik.ch
750
Seite 32
