11. Abgasanlage

Die Abgasanlagen sind gemäss den geltenden Richtlinien zu installieren.
Die Installationsart Typ B23.
Es dürfen nur typengeprüfte Systeme verwendet werden. Verbindungsrohre sind so zu installieren,
dass von diesen keine Gefahr ausgeht. Es sind Reinigungsöffnungen vorzusehen. Bei der
Verwendung von Kunststoffabgasleitungen ist darauf zu achten, dass der verwendete Werkstoff
der Brandschutzzulassung des Wärmeerzeugers entspricht (T120). Der Abgastemperaturwächter
ist kesselseitig eingebaut und unterbricht bei einer Abgastemperatur von über 80°C die
Wärmeerzeugung.
Bei unvollständiger Bestückung der Turbulatoren kann die Abgastemperatur ansteigen und zu
Schäden an der Abgasleitung führen!

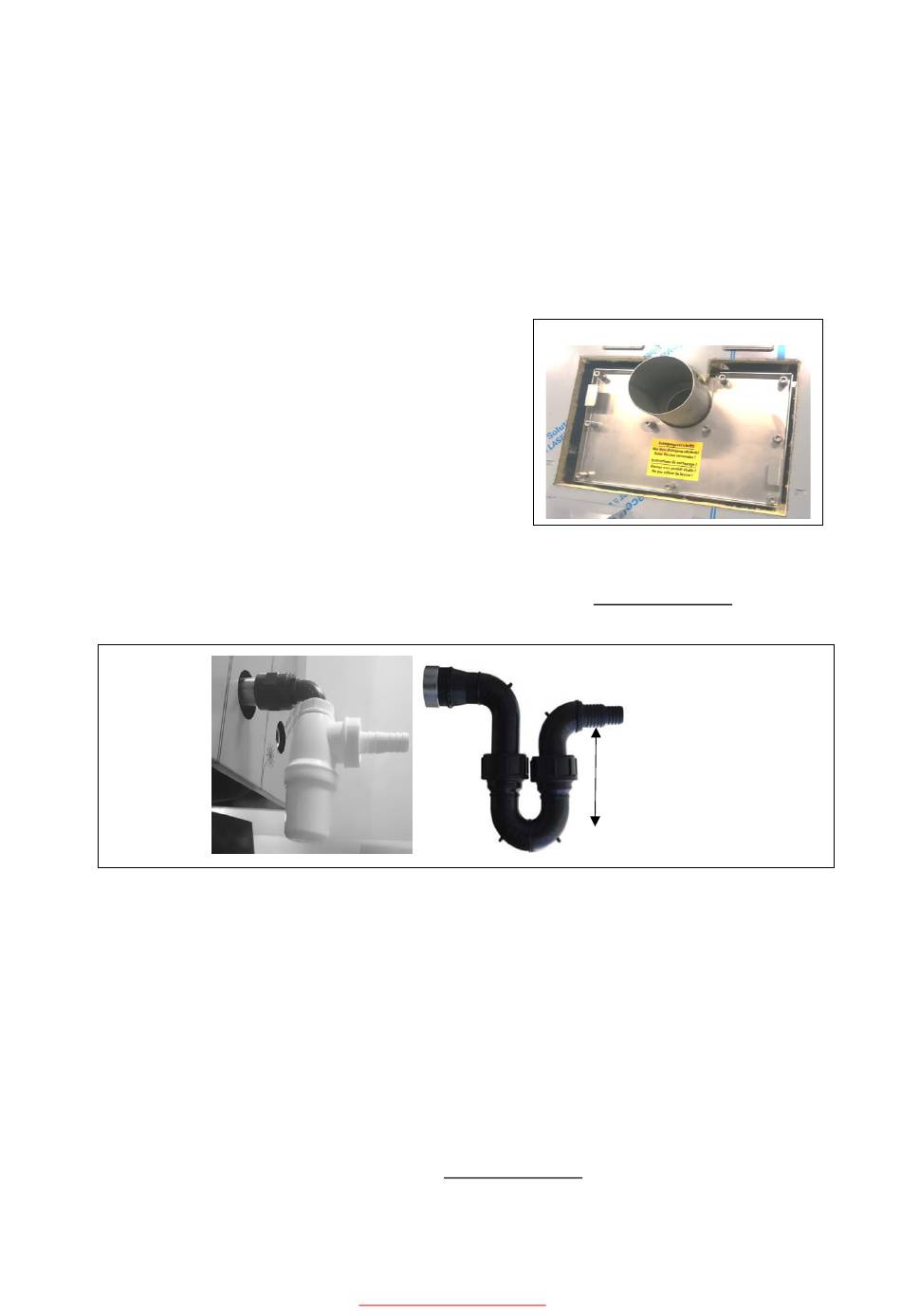

Abgasseitiger Anschluss:
Die Öffnungen für den Kaminfeger sind
stets frei zu halten!

12. Kondenswasser

Der Kondensatablauf ist mit einem Siphon auszurüsten
Wirklänge 100 mm. Es wird empfohlen, das Kondensat über eine Neutralisationsbox an das
Abwassersystem anzuschließen.
Sollten aus anlagetechnischen Gründen der Siphon nicht direkt am Heizkessel montiert
werden, so muss die Kondenswasserabführung, wie nachstehend angegeben, erstellt
werden.
- Der Kondensatablauf ist mit einem Siphon auszurüsten Wirklänge 100 mm.
- Der Einbau des Siphons ist an gut zugänglicher Stelle vorzunehmen. Der Siphon muss
demontierbar für die Reinigung sein!
- Das Kondensat muss frei sichtbar in einen Trichter-Siphon auslaufen können.
- Eine feste Verbindung zwischen Heizkessel und der Kanalisation ist nicht zulässig.
- Zur Kondensatableitung sind ausschließlich korrosionsfeste und zugelassene Materialien
zu verwenden.
- Die Ableitung erfolgt in frostfreiem Raum.
- Die Ableitung mit Gefälle verlegen, um einen Rückstau des Kondensates zu vermeiden
Es wird empfohlen, das Kondensat über eine Neutralisationsbox an das Abwassersystem
anzuschließen.
Müba Energietechnik AG • Leimenstrasse 93 • CH 2575 Hagneck• Tel. +41 (0)32 396 06 46 • Fax +41 ( 0)32 396 06 41
Stand Juni 2019
MwSt-Nr CHE-109.893.718
www.mueba-energietechnik.ch
Reinigungsöffnung Rekuperator:
Wirklänge 10 cm
Seite 25
