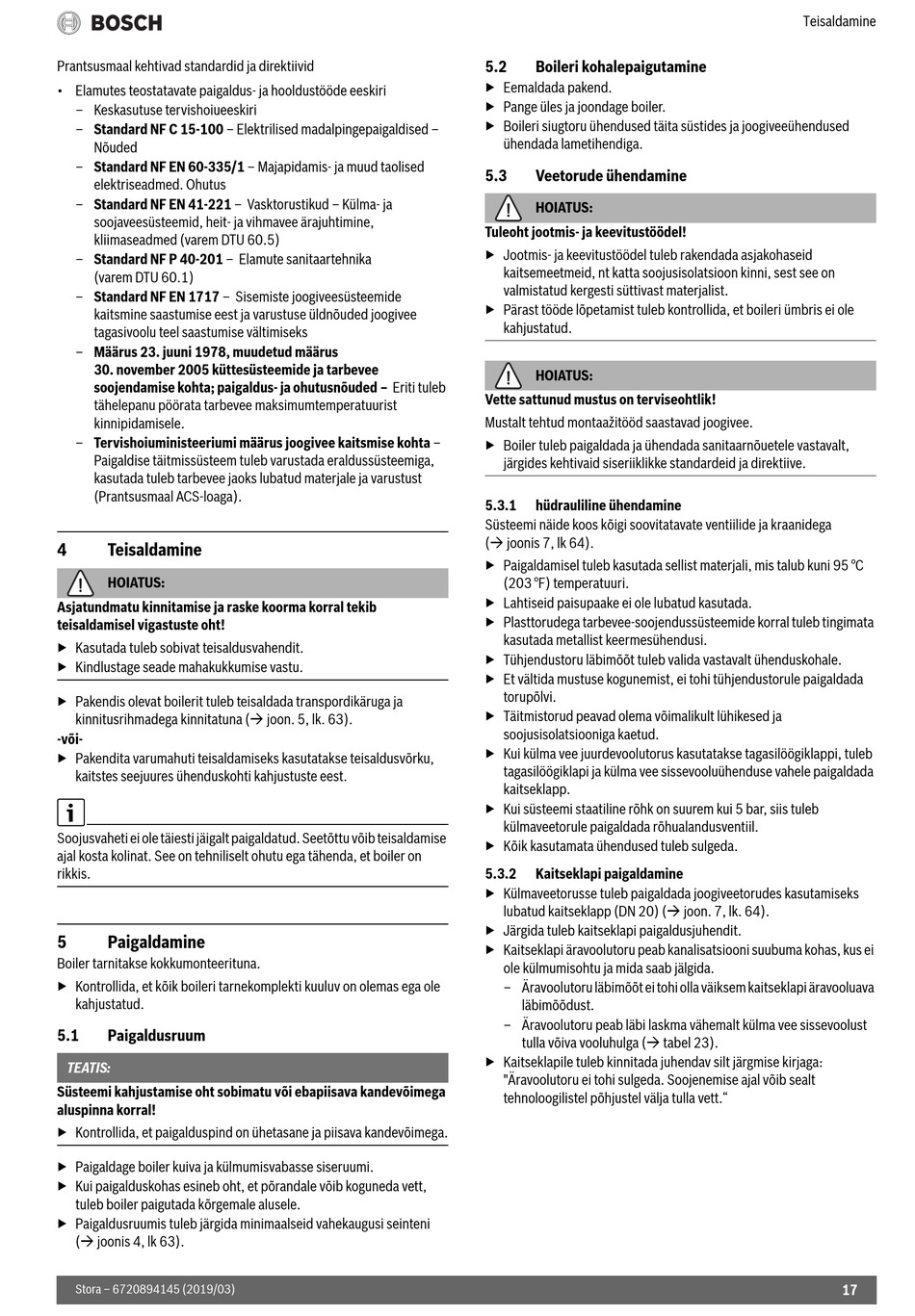

Prantsusmaal kehtivad standardid ja direktiivid
• Elamutes teostatavate paigaldus- ja hooldustööde eeskiri
– Keskasutuse tervishoiueeskiri
– Standard NF C 15-100 – Elektrilised madalpingepaigaldised –
Nõuded
– Standard NF EN 60-335/1 – Majapidamis- ja muud taolised
elektriseadmed. Ohutus
– Standard NF EN 41-221 – Vasktorustikud – Külma- ja
soojaveesüsteemid, heit- ja vihmavee ärajuhtimine,
kliimaseadmed (varem DTU 60.5)
– Standard NF P 40-201 – Elamute sanitaartehnika
(varem DTU 60.1)
– Standard NF EN 1717 – Sisemiste joogiveesüsteemide
kaitsmine saastumise eest ja varustuse üldnõuded joogivee
tagasivoolu teel saastumise vältimiseks
– Määrus 23. juuni 1978, muudetud määrus
30. november 2005 küttesüsteemide ja tarbevee
soojendamise kohta; paigaldus- ja ohutusnõuded – Eriti tuleb
tähelepanu pöörata tarbevee maksimumtemperatuurist
kinnipidamisele.
– Tervishoiuministeeriumi määrus joogivee kaitsmise kohta –
Paigaldise täitmissüsteem tuleb varustada eraldussüsteemiga,
kasutada tuleb tarbevee jaoks lubatud materjale ja varustust
(Prantsusmaal ACS-loaga).
4

Teisaldamine

HOIATUS:
Asjatundmatu kinnitamise ja raske koorma korral tekib
teisaldamisel vigastuste oht!
▶ Kasutada tuleb sobivat teisaldusvahendit.
▶ Kindlustage seade mahakukkumise vastu.
▶ Pakendis olevat boilerit tuleb teisaldada transpordikäruga ja
kinnitusrihmadega kinnitatuna ( joon. 5, lk. 63).
-või-
▶ Pakendita varumahuti teisaldamiseks kasutatakse teisaldusvõrku,
kaitstes seejuures ühenduskohti kahjustuste eest.
Soojusvaheti ei ole täiesti jäigalt paigaldatud. Seetõttu võib teisaldamise
ajal kosta kolinat. See on tehniliselt ohutu ega tähenda, et boiler on
rikkis.
5

Paigaldamine

Boiler tarnitakse kokkumonteerituna.
▶ Kontrollida, et kõik boileri tarnekomplekti kuuluv on olemas ega ole
kahjustatud.
5.1

Paigaldusruum

TEATIS:
Süsteemi kahjustamise oht sobimatu või ebapiisava kandevõimega
aluspinna korral!
▶ Kontrollida, et paigalduspind on ühetasane ja piisava kandevõimega.
▶ Paigaldage boiler kuiva ja külmumisvabasse siseruumi.
▶ Kui paigalduskohas esineb oht, et põrandale võib koguneda vett,
tuleb boiler paigutada kõrgemale alusele.
▶ Paigaldusruumis tuleb järgida minimaalseid vahekaugusi seinteni
( joonis 4, lk 63).
Stora – 6720894145 (2019/03)
5.2

Boileri kohalepaigutamine

▶ Eemaldada pakend.
▶ Pange üles ja joondage boiler.
▶ Boileri siugtoru ühendused täita süstides ja joogiveeühendused
ühendada lametihendiga.
5.3 Veetorude ühendamine
HOIATUS:
Tuleoht jootmis- ja keevitustöödel!
▶ Jootmis- ja keevitustöödel tuleb rakendada asjakohaseid
kaitsemeetmeid, nt katta soojusisolatsioon kinni, sest see on
valmistatud kergesti süttivast materjalist.
▶ Pärast tööde lõpetamist tuleb kontrollida, et boileri ümbris ei ole
kahjustatud.
HOIATUS:
Vette sattunud mustus on terviseohtlik!
Mustalt tehtud montaažitööd saastavad joogivee.
▶ Boiler tuleb paigaldada ja ühendada sanitaarnõuetele vastavalt,
järgides kehtivaid siseriiklikke standardeid ja direktiive.
5.3.1 hüdrauliline ühendamine
Süsteemi näide koos kõigi soovitatavate ventiilide ja kraanidega
( joonis 7, lk 64).
▶ Paigaldamisel tuleb kasutada sellist materjali, mis talub kuni 95 °C
(203 °F) temperatuuri.
▶ Lahtiseid paisupaake ei ole lubatud kasutada.
▶ Plasttorudega tarbevee-soojendussüsteemide korral tuleb tingimata
kasutada metallist keermesühendusi.
▶ Tühjendustoru läbimõõt tuleb valida vastavalt ühenduskohale.
▶ Et vältida mustuse kogunemist, ei tohi tühjendustorule paigaldada
torupõlvi.
▶ Täitmistorud peavad olema võimalikult lühikesed ja
soojusisolatsiooniga kaetud.
▶ Kui külma vee juurdevoolutorus kasutatakse tagasilöögiklappi, tuleb
tagasilöögiklapi ja külma vee sissevooluühenduse vahele paigaldada
kaitseklapp.
▶ Kui süsteemi staatiline rõhk on suurem kui 5 bar, siis tuleb
külmaveetorule paigaldada rõhualandusventiil.
▶ Kõik kasutamata ühendused tuleb sulgeda.
5.3.2

Kaitseklapi paigaldamine

▶ Külmaveetorusse tuleb paigaldada joogiveetorudes kasutamiseks
lubatud kaitseklapp (DN 20) ( joon. 7, lk. 64).
▶ Järgida tuleb kaitseklapi paigaldusjuhendit.
▶ Kaitseklapi äravoolutoru peab kanalisatsiooni suubuma kohas, kus ei
ole külmumisohtu ja mida saab jälgida.
– Äravoolutoru läbimõõt ei tohi olla väiksem kaitseklapi äravooluava
läbimõõdust.
– Äravoolutoru peab läbi laskma vähemalt külma vee sissevoolust
tulla võiva vooluhulga ( tabel 23).
▶ Kaitseklapile tuleb kinnitada juhendav silt järgmise kirjaga:
"Äravoolutoru ei tohi sulgeda. Soojenemise ajal võib sealt
tehnoloogilistel põhjustel välja tulla vett."
