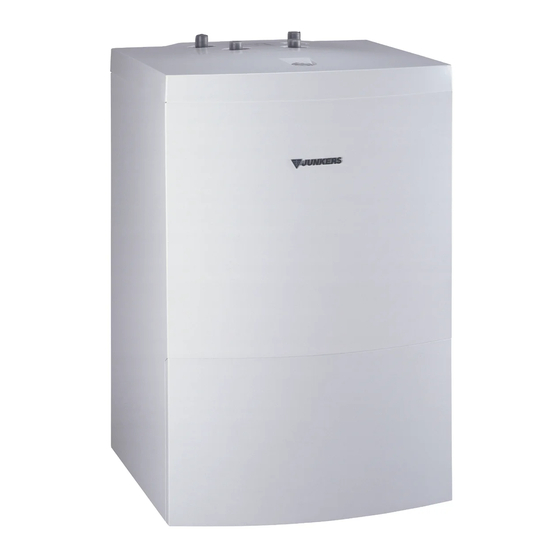

Indirekt beheizter Warmwasserspeicher
ST 120-2 E...| ST 160-2 E...
Installations- und Wartungsanleitung für den Fachmann

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Bosch ST 120-2 E-series

  • Seite 1 Indirekt beheizter Warmwasserspeicher ST 120-2 E...| ST 160-2 E... Installations- und Wartungsanleitung für den Fachmann...
  • Seite 2: Inhaltsverzeichnis

    2 | Inhaltsverzeichnis Inhaltsverzeichnis Symbolerklärung und Sicherheitshinweise ....3 Ergänzungen zum ST...-2 EB ......11 Symbolerklärung .
  • Seite 3: Symbolerklärung Und Sicherheitshinweise

    Symbolerklärung und Sicherheitshinweise | 3 Symbolerklärung und Sicherheitshinweise Angaben zum Produkt Symbolerklärung Verwendung Die Speicher sind zum Anschluss an ein Heizgerät mit Anschlussmög- Warnhinweise lichkeit für einen Speichertemperaturfühler (NTC) vorgesehen. Dabei darf die maximale Speicherladeleistung des Heizgerätes folgende Werte Warnhinweise im Text werden mit einem Warndreieck nicht übersteigen: gekennzeichnet.
  • Seite 4: Bau- Und Anschlussmaße

    4 | Angaben zum Produkt Bau- und Anschlussmaße > 357 / 407 315 / 365 250 / 300 = > 185 / 235 143/193 Rp 1 500 / 600 6 720 612 383-01.1R Bild 1 Maßangaben hinter einem Schrägstrich beziehen sich auf die nächstgrößere Speicherausführung. Entleerung Wandabstandsmaße Kaltwasseranschluss R¾...
  • Seite 5: Technische Daten

    Angaben zum Produkt | 5 Technische Daten Speichertyp Wärmeübertrager (Heizschlange): Anzahl der Windungen Heizwasserinhalt Heizfläche 0,63 0,63 max. Heizwassertemperatur °C max. Betriebsdruck Heizschlange max. Heizflächenleitung bei: = 90 °C und t = 45 °C nach DIN 4708 25,1 25,1 = 85 °C und t = 60 °C 13,9 13,9...
  • Seite 6: Speichertemperatur

    6 | Installation Warmwasser-Dauerleistung: Installation • Die angegebenen Dauerleistungen beziehen sich auf eine Heizungs- vorlauftemperatur von 90 °C, eine Auslauftemperatur von 45 °C und Vorschriften eine Kaltwassereingangstemperatur von 10 °C bei maximaler Spei- Für den Einbau und Betrieb die einschlägigen Vorschriften, Richtlinien cherladeleistung (Speicherladeleistung des Heizgerätes mindestens und Normen beachten: so groß...
  • Seite 7: Montage

    Installation | 7 Montage Vermeidung von Wärmeverlust durch Eigenzirkulation: ▶ In alle Speicherkreise Rückschlagventile oder Rückschlagklappen mit Rückflussverhinderern einbauen. -oder- ▶ Rohrführungen direkt an den Speicheranschlüssen so ausführen, dass Eigenzirkulation nicht möglich sind. 15.3 ▶ Anschlussleitungen verspannungsfrei montieren. 15.4 15.2 15.2 3.5.1 Zirkulation...
  • Seite 8: Wasserseitiger Anschluss

    8 | Installation 3.5.3 Wasserseitiger Anschluss Elektrischer Anschluss HINWEIS: Schäden durch Kontaktkorrosion an den GEFAHR: Lebensgefahr durch Stromschlag! Speicheranschlüssen! ▶ Vor dem elektrischen Anschluss die ▶ Bei trinkwasserseitigem Anschluss in Kupfer: Spannungsversorgung (230 V AC) zur Heizungsanla- Anschlussfitting aus Messing oder Rotguss verwen- ge unterbrechen.
  • Seite 9: Anschluss An Ein Modul

    Inbetriebnahme | 9 3.6.2 Anschluss an ein Modul 4.2.2 Füllen des Speichers ▶ Vor dem Füllen des Speichers: Eine detaillierte Beschreibung zum elektrischen An- Rohrleitungen und Speicher mit Trinkwasser spülen. schluss ist der Installationsanleitung des Moduls zu ent- ▶ Speicher bei geöffneter Warmwasserzapfstelle füllen, bis Wasser nehmen.
  • Seite 10: Umweltschutz

    7.2.3 Entkalkung / Reinigung Umweltschutz Bei kalkhaltigem Wasser Umweltschutz ist ein Unternehmensgrundsatz der Bosch Gruppe. Der Verkalkungsgrad hängt von der Benutzungsdauer, Betriebstempera- Qualität der Erzeugnisse, Wirtschaftlichkeit und Umweltschutz sind für tur und Wasserhärte ab. Verkalkte Heizflächen verringern den Wasserin- uns gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz halt, mindern die Aufheizleistung, vergrößern den Energiebedarf und...
  • Seite 11: Ergänzungen Zum St

    Ergänzungen zum ST...-2 EB | 11 Ergänzungen zum ST...-2 EB Die Speicher können nicht in das Gaswärmezentrum GWZ-1 eingebaut werden. > 357 / 407 315 / 365 250 / 300 = > 185 / 235 143/193 Rp 1 500 / 600 6 720 612 383-02.1R Bild 7 Maßangaben hinter einem Schrägstrich beziehen sich auf die nächstgrößere Speicherausführung.
  • Seite 12 Bosch Thermotechnik GmbH Junkersstrasse 20-24 D-73249 Wernau www.bosch-thermotechnology.com...
