Для каждого источника предусмотрены индикатор уровня звука, фейдер для установки
максимальной громкости и ручка для баланса правого и левого каналов. В правой части
окна находится фейдер «Прог. звук» с собственным индикатором уровня, который
используется для усиления аудиосигнала на программном USB-выходе. Рядом с
фейдером программного звука находятся фейдеры, которые служат для регулировки
уровня микрофонов, подключенных к соответствующим входам.
Кнопки, расположенные под каждым индикатором уровня, позволяют выбирать
доступность аудиосигнала — постоянную или только когда источник находится в эфире.
Режим мониторинга «Соло» для каждого выхода отключен, потому что он
поддерживается только на моделях ATEM Production Studio и ATEM Broadcast Studio.
Индикация
Если звуковая дорожка источника выводится в эфир, его индикатор горит красным
цветом. Например, Cam3 и Cam4 (см. рисунок) имеют горящие красные индикаторы, так
как для их аудиодорожек активирована кнопка ON. Если выбрана функция AFV и сигнал
соответствующей камеры исключен из эфира, индикатор будет подсвечен бледно-
желтым цветом. Индикатор фейдера «Прогр. звук» будет гореть таким же цветом, если
активирована кнопка AFV. Если включена функция FTB, индикатор фейдера
мигает красным.
Уровень звука
Для усиления звука подключенной камеры и аудиоисточника передвиньте
соответствующий фейдер. Под каждым индикатором есть числа, которые показывают
максимальный уровень звука, установленный с помощью фейдера. Над индикатором
отображается пиковое значение для подключенного аудиоисточника. Если оно показано
зеленым цветом, уровень звука находится в диапазоне от нижнего до среднего.
Если индикатор находится в красном поле и числовое значение по-прежнему
отображается красным цветом, следует уменьшить уровень, чтобы избежать перегрузки.
Если уровень звука был изменен, можно сбросить цифровой показатель, нажав на него
один раз. После этого убедитесь в том, что новое значение не находится постоянно в
красном поле, в противном случае измените уровень еще раз.
Баланс звука
Звуковой блок видеомикшера поддерживает работу со стереосигналом. Изменить
баланс правого и левого каналов можно с помощью круглой ручки.

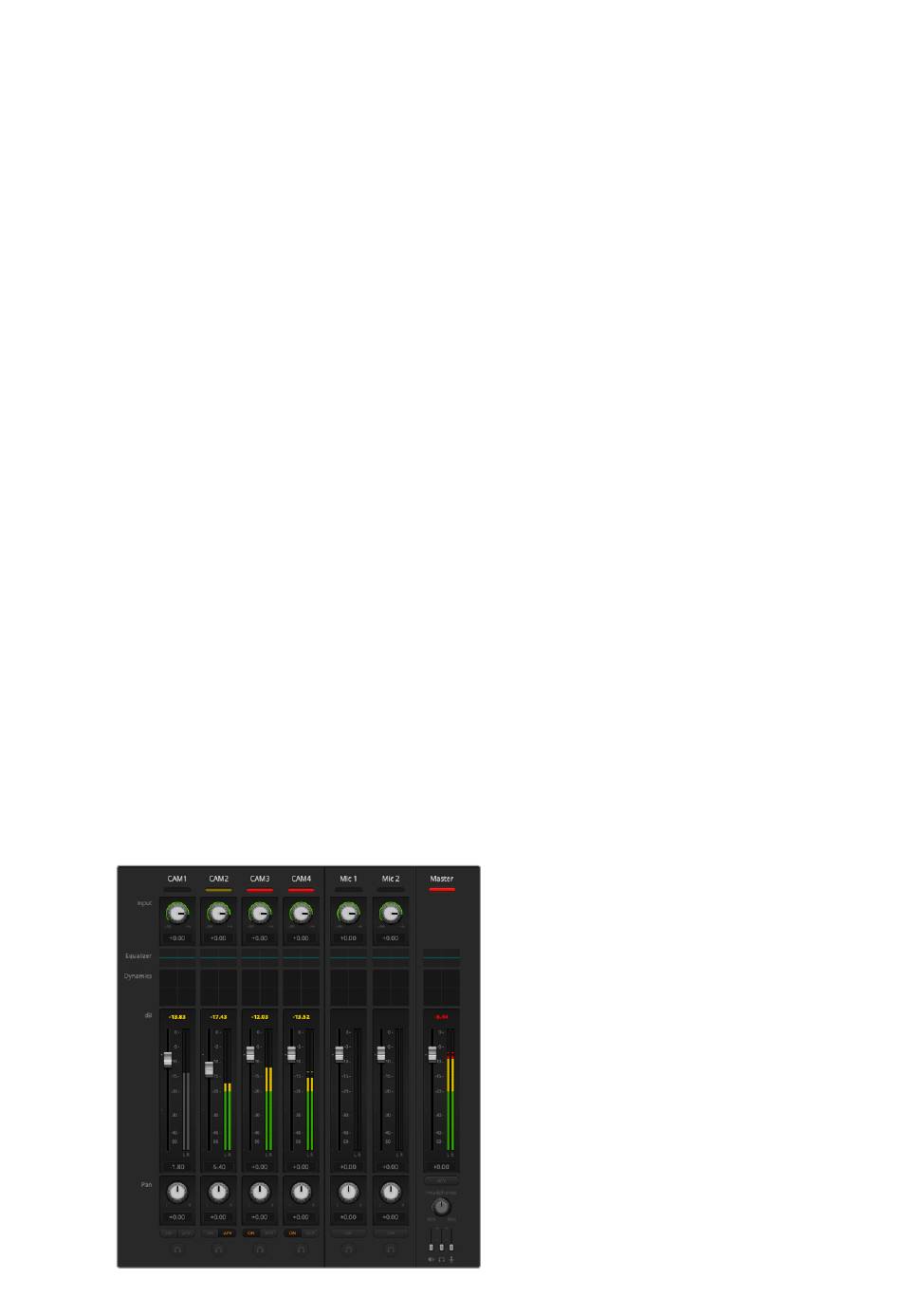

Уровень звука для Cam1 отображается
серым цветом. Это значит, что звуковая
дорожка источника не используется, так
как кнопки ON и AFV отключены. Для
Cam2 кнопка AFV включена, но звуковая
дорожка не используется, потому что
сигнал камеры не выходит в эфир —
индикатор горит бледно-желтым цветом.
Для Cam3 и Cam4 выбрана настройка ON,
поэтому звук этих источников постоянно
присутствует в программном сигнале. Их
индикаторы горят красным цветом, даже
если в текущий момент в эфир поступает
изображение с другой камеры. Индикаторы
«Мик. 1» и «Мик. 2» указывают на отсутствие
аудиосигнала из этих источников.
