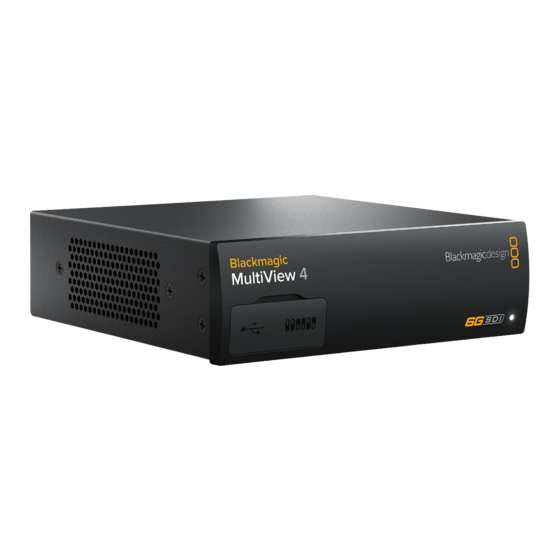

Blackmagic Design MultiView 4 Installations- Und Bedienungsanleitung

Vorschau ausblenden

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 132

Quicklinks

Diese Anleitung herunterladen

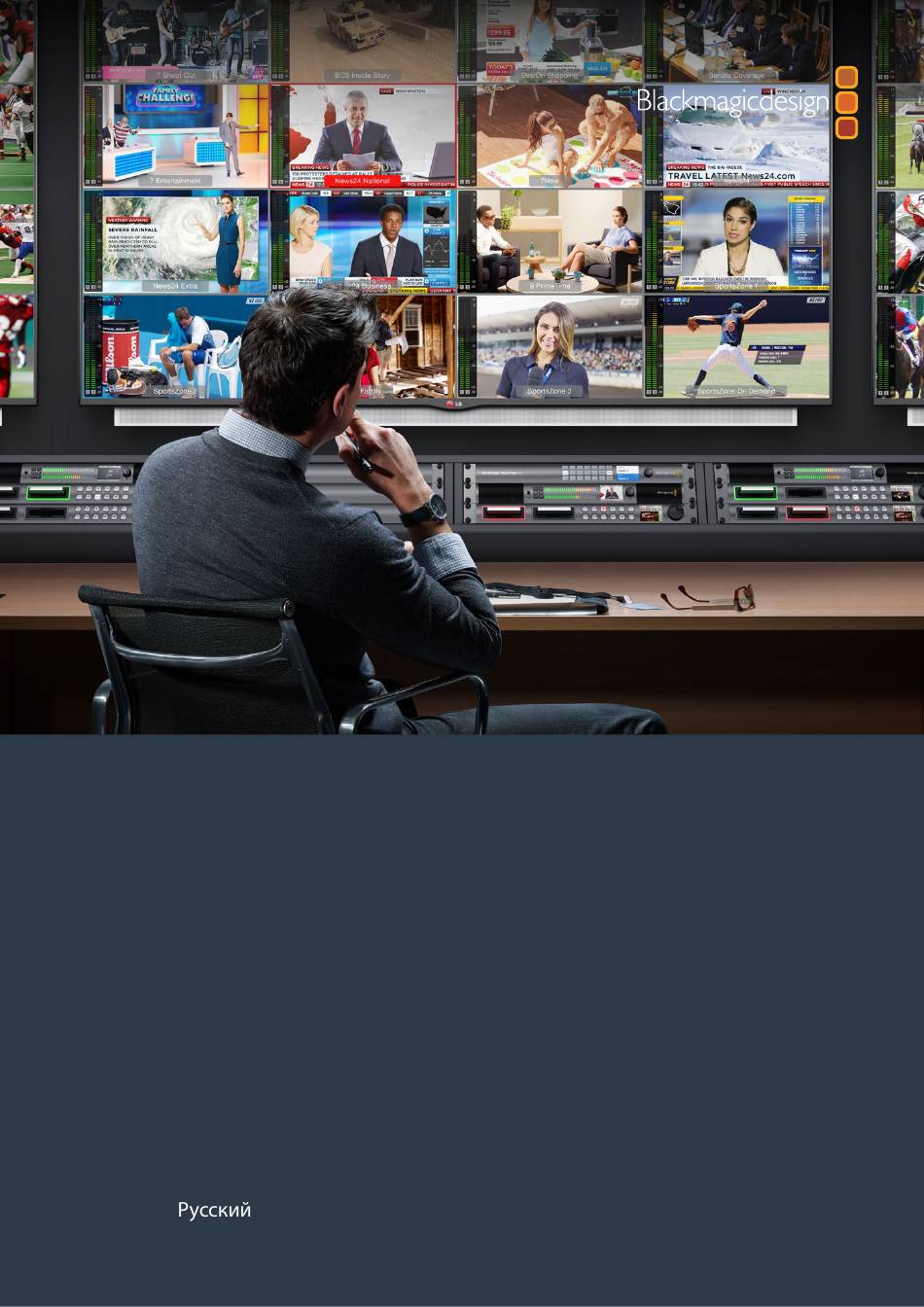

Installation and Operation Manual
Blackmagic
MultiView
June 2018
日本語
English,
, Français, Deutsch, Español,
,
한국어 ,
中文
and Italiano.

Werbung

loading

Verwandte Anleitungen für Blackmagic Design MultiView 4

Inhaltszusammenfassung für Blackmagic Design MultiView 4

  • Seite 1 Installation and Operation Manual Blackmagic MultiView June 2018 日本語 English, , Français, Deutsch, Español, and Italiano. 한국어 , 中文...
  • Seite 2 Languages To go directly to your preferred language, simply click on the hyperlinks listed in the contents below. English 日本語 Français Deutsch Español 中文 한국어 Italiano...
  • Seite 3 MultiView 16 gives you true broadcast level multi source monitoring at a fraction of the cost! Blackmagic MultiView 4 is perfect for smaller or mobile productions, letting you monitor up to four sources on a HD or Ultra HD screen. You can even combine MultiViews by routing the output of one MultiView into another to really customise your monitoring setup!

  • Seite 4: Inhaltsverzeichnis

    Changing Settings using Teranex Mini Smart Panel Changing Settings using Switches Built in Switches Switch Settings for Blackmagic MultiView 4 Switch Settings for Blackmagic MultiView 4 HD Using Blackmagic MultiView Setup Installing Blackmagic MultiView Setup Blackmagic MultiView Setup Home Page...

  • Seite 5: Getting Started

    To power Blackmagic MultiView 4 HD, plug the supplied power adapter into the 6-36 V DC input. A screw thread housing is provided so you can secure power to the unit and prevent accidental disconnection.

  • Seite 6: Setting Your Multi View Layout

    The multi view layout can be changed to suit your needs. For example, Blackmagic MultiView 4 and Blackmagic MultiView 4 HD can be set to 2x2 or solo. Blackmagic MultiView 16 can be set to a combination of views such as 2x2, 3x3, 4x4 or solo.
  • Seite 7 Setting your layout on Blackmagic MultiView 4 HD The first time you use your MultiView 4 HD, it defaults to a 2x2 layout with inputs 1 and 3 on the top row and inputs 2 and 4 across the bottom. To change to solo mode, set the built in switch 6 ‘Solo on’...

  • Seite 8: Connecting To A Network

    Blackmagic MultiView 4 is much smaller and can be used in mobile productions where you may not be using a broadcast rack. However, even though your MultiView 4 is designed to be small and portable, you can still use it in a rack environment. The Blackmagic Teranex Mini Rack Shelf is designed to let you mount up to three units side by side in a 1 rack unit space so you can easily connect them to each other and build as many source views as you need.

  • Seite 9: Using Multiple Multiviews

    ‚ Switches – The small switches on Blackmagic MultiView 4’s front panel and Blackmagic MultiView 4 HD’s side panel let you change settings instantly using the tip of a pen. To access the switches on Blackmagic MultiView 4, open the rubber dust cover on the front panel.

  • Seite 10: Blackmagic Multiview 16'S Front Control Panel

    ‚ Videohub Control software – When your Blackmagic MultiView 16 or Blackmagic MultiView 4 is connected to a network, you can use Blackmagic Videohub Control software to route sources, change views, and select the audio input source. Refer to the ‘Using Videohub Software Control’ section for more information.

  • Seite 11: Menu Button

    Solo Button You can monitor a view in full screen by pressing the ‘solo’ button. Now press any view button on the control panel to monitor that view in full screen mode. Press solo again to return to the multi view layout.
  • Seite 12 You can also monitor a view in full screen mode by pressing the ‘solo’ button on Blackmagic MultiView 16’s control panel, then selecting a view button. On Blackmagic MultiView 4, press the solo button marked ‘1’ on the Teranex Mini Smart Panel.
  • Seite 13 Highlight the menu item you with to adjust and press “set” to open its settings You can choose from 3 different multi view layouts to best suit the number of inputs you have connected Audio In This setting is used to select the SDI input from which audio will be taken and embedded into the multi view outputs.

  • Seite 14: Video Out

    For tally to work properly, make sure you connect your Blackmagic MultiView 16’s inputs so they match the input numbers on your ATEM switcher or tally may be displayed on the wrong view. Video Out The ‘video out’ settings let you control output options on your Blackmagic MultiView 16. ‚...

  • Seite 15: Teranex Mini Smart Panel

    Blackmagic MultiView 4. Re-insert the M3 screws from the original panel. If your Blackmagic MultiView 4 is installed in a Teranex Mini Rack Shelf, you will need to remove the unit from the rack shelf to access the front panel screws.

  • Seite 16: Teranex Mini Smart Panel Features

    The original basic panel is very strong, so if you need to mount your Blackmagic MultiView 4 in the back of a rack system or in areas where there are lots of cables or activity, you can always reinstall the original basic panel.

  • Seite 17: Changing Settings Using Teranex Mini Smart Panel

    ‚ Set – After changing a setting using the 1 and 2 buttons, press the ‘set’ button to confirm your setting. ‚ Menu – Press to enter the settings menu for your Blackmagic MultiView 4. You can also press the menu button to step back through menu items all the way to the home screen.

  • Seite 18: Videoformat

    Video Format Your Blackmagic MultiView 4 can be set to Ultra HD or HD output at either 29.97 or 25 frames per second. Use this setting to cycle through the available resolution and frame rate options. Overlay The overlay submenu lets you set the appearance of overlay features on or off.

  • Seite 19: Changing Settings Using Switches

    Changing Settings using Switches On Blackmagic MultiView 4 and MultiView 4 HD, there are small built in switches to let you change settings. On the Blackmagic MultiView 4, the switches are on the front panel, behind a rubber dust cap. On Blackmagic MultiView 4 HD, the switches are on the side of the unit.

  • Seite 20: Switch Settings For Blackmagic Multiview 4

    SDI OUTPUT BIT 0 Switch settings or Blackmagic MultiView 4 Blackmagic MultiView 4’s switches let you change the following settings: Switch 8 and 7 – Audio Selection Switches 8 and 7 are represented as bits 1 and 0 respectively. This means that by setting various on/off combinations of switches 8 and 7 you can select which SDI input is being used for embedded audio in the HDMI and SDI multi view output signal.

  • Seite 21: Switch Settings For Blackmagic Multiview 4 Hd

    Switch 2 and 1 Switches 2 and 1 are represented as bits 1 and 0 respectively. This means that by setting various on/off combinations of switches 2 and 1 you can select the output format of your MultiView 4’s SDI signal.
  • Seite 22 Blackmagic MultiView 4 HD’s switches let you change the following settings: Switch 8 and 7 – SDI Audio Embed and Solo Select Switches 8 and 7 are grouped together to provide 4 ON/OFF combinations. Having four different combinations allows the audio from any one of the four SDI inputs to be embedded into the multi view output.

  • Seite 23: Using Blackmagic Multiview Setup

    Windows PC, as well as update the unit’s internal software. The utility is intuitive and easy to use, plus if you have Blackmagic MultiView 4 connected to a network, you can even change settings via Ethernet so you don’t have to plug in via USB.

  • Seite 24: Blackmagic Multiview Setup Home

    ‘sources’, ‘views’ and ‘configure’. On Blackmagic MultiView 4 and MultiView 4 HD, the ‘views’ setting is not required as views are not adjustable via the Videohub Control software. Blackmagic MultiView 4 HD also has a ‘tally’ menu for changing tally settings.

  • Seite 25: Sources

    Videohub Control software. ‚ Video Output – Lets you customize the video format and SD output aspect ratio from Blackmagic MultiView 4 HD. ‚ Configure – The ‘configure’ tab gives you control over settings such as device name customization, video output and overlay settings, plus network settings and serial control adjustments.

  • Seite 26: Views

    Views Customizing View Labels On Blackmagic MultiView 16, you can change the labels of the views so they are easier to identify as destinations when controlling your MultiView 16 via Videohub Control software. To customize the view labels: Click on the ‘views’ tab. In the ‘output labels’...

  • Seite 27: Video Output

    Ultra HD video format, HD output and SD aspect ratio On Blackmagic MultiView 4 you can choose whether to output Ultra HD or HD video via the SDI output, as well as set the frame rate. These settings are available in the ‘video format’...
  • Seite 28 Set the screen layout for MultiView 16 in the ‘video output’ tab. Tally Configuration On Blackmagic MultiView 4 HD, you can set the tally configuration to tally override, or flag as sent by a Blackmagic camera, or by camera number when sent from the ATEM switcher to input 4 of the MultiView 4 HD.
  • Seite 29 If 16:9 SD video is connected, check the ‘set to 16:9’ checkbox to display the image correctly in its view. When you input an SD source to Blackmagic MultiView 4 HD, you can switch between a 16:9 and 4:3 output using the setup utility. On the ‘Video Output’ menu, select an option for the SD aspect ratio.

  • Seite 30: Configure

    ‘Details’, ‘Overlay’, and ‘Network settings’. For Blackmagic MultiView 4 HD, it shows the label and software version number and has no settings. To name your Blackmagic MultiView 16 or Blackmagic MultiView 4 so it’s easy to identify when used remotely: Click on the ‘configure’...

  • Seite 31: Saving And Loading Label Sets

    Network and serial control settings can be set using Blackmagic MultiView Setup when your Blackmagic MultiView 16 is connected to your computer via USB. You can also change these settings using the front control panel LCD menu. When configuring Blackmagic MultiView 4, only network settings are available.

  • Seite 32: Updating The Internal Software

    Use Blackmagic MultiView setup to save and load labels Updating the Internal Software Occasionally, the internal software in your Blackmagic MultiView will need to be updated. Updates to internal software can provide new features, compatibility with new hardware, and support for new formats. To update your Blackmagic MultiView internal software: Connect your Blackmagic MultiView to your computer via USB or Ethernet.

  • Seite 33: Using Videohub Control Software

    SDI inputs appear as pushbuttons within the ‘sources’ panel, while the views appear as pushbuttons within the ‘destinations’ panel. The Videohub Control application is part of the Videohub software installer which can be downloaded from the Blackmagic Design support center at www.blackmagicdesign.com/support.

  • Seite 34: Audio Input

    Audio Input On Blackmagic MultiView 16 and Blackmagic MultiView 4 you can use the “audio input” pushbutton in Videohub Control software to determine which SDI input’s audio is routed to the multi view output. Simply click on the “audio input” pushbutton in the Videohub Control destinations panel, then click an input pushbutton in the sources panel to immediately route that input’s audio to the multi view output.

  • Seite 35: Developer Information

    Controlling your MultiView via Ethernet is available on Blackmagic MultiView 16 and Blackmagic MultiView 4, however, most features are relevant to Blackmagic MultiView 16. On Blackmagic MultiView 4, you can change the solo source and audio source for the multi view output.
  • Seite 36 This example is for the Blackmagic MultiView 16 which has 16 sources and 18 views including solo which is view 16 and audio which is view 17, referred to here as outputs. Legend ↵ line feed … and so on Version 2.3 of the Blackmagic Videohub Ethernet Protocol was released with Videohub 4.9.1 software Initial Status Dump...
  • Seite 37 The following block will send embedded audio from input 1 to the MultiView 16 output: Video Output Routing: ↵ 17 0 ↵ ↵ The following block will send embedded audio from input 1 to the MultiView 4 output: Video Output Routing: ↵ 5 0 ↵ ↵...

  • Seite 38: Blackmagic Multiview 16 Rs-422 Protocol

    In the absence of simultaneous updates, the dialog expected for a simple label change is as follows: OUTPUT LABELS: ↵ 6 new output label seven ↵ ↵ ACK ↵ ↵ OUTPUT LABELS: ↵ 6 new output label seven ↵ ↵ The asynchronous nature of the responses means that a client should never rely on the desired update actually occurring and must simply watch for status updates from the MultiView and use only these to update its local representation of the server state.
  • Seite 39 The RS-422 serial port is configured as 9600 N81: 9600 is the line speed, or baud rate, at 9600 bits/sec. N represents no parity check, or ‘none’. 8 is the data length. 1 is for stop bits. To summarize N81, data without a parity check begins with 1 start bit, includes 8 true data bits, and 1 stop bit.
  • Seite 40 Pin No. Function Pin 1 TX + Pin 2 TX - Pin 3 Pin 4 Pin 5 RX - Pin 6 RX + Pinout diagram for the RJ11 connector Notifications Once connected, if status reporting is enabled, the client will receive a notification message when a route changes on the MultiView.
  • Seite 41 Salvo Commands queue route change P:0/destination,source … queue multiple route changes P:0/destination,source/destination-2,source-2 The specified routing changes are added to the current salvo for later execution. request individual port status in salvo P?0destination If a routing change for the specified destination port is queued, the route will be returned as a notification.

  • Seite 42: Help

    Help Getting Help The fastest way to obtain help is to go to the Blackmagic Design online support pages and check the latest support material available for your Blackmagic MultiView. Blackmagic Design Online Support Pages The latest manual, software and support notes can be found at the Blackmagic Design support center at www.blackmagicdesign.com/support.

  • Seite 43: Regulatory Notices And Safety Information

    Ensure that adequate ventilation is provided around the product and is not restricted. When rack mounting, ensure the ventilation is not restricted by adjacent equipment. No operator serviceable parts inside. Refer servicing to your local Blackmagic Design service centre. Use only at altitudes not more than 2000m above sea level.

  • Seite 44: Warranty

    Blackmagic Design parts or supplies, or d) to service a product that has been modified or integrated with other products when the effect of such a modification or integration increases the time or difficulty of servicing the product.
  • Seite 45 インストール / オペレーション マニュアル Blackmagic MultiView 2018 年 6 月 日本語...
  • Seite 46 出回っている低価格の Ultra HD テレビと使用することで、 最大 16 台の独立した放送用モニターと同等 の働きをします。 MultiView 16 はわずかな費用で真の放送局レベルのマルチソースモニタリングを実 現できるのです ！ HD 、 Ultra HD スクリーンで最大 4 系統のモニタリングが可能な Blackmagic MultiView 4 は、 小規模、 あ るいは移動型のプロダクションに最適です。 1 台の MultiView からの出力を別の MultiView にルーティン グして組み合わせることで、 独自のモニタリング設定をカスタマイズすることもできます ！ このマニュアルには、 Blackmagic Multiview をインストールする際に必要な情報がすべて記載されてい...
  • Seite 47 Teranex Mini Smart Panel を使用して設定を変更 　 60 スイッチを使用して設定を変更   内蔵スイッチ 　 62 Blackmagic MultiView 4 のスイッチ設定 　 63 Blackmagic MultiView 4 HD のスイッチ設定 　 64 Blackmagic MultiView Setup の使用   Blackmagic MultiView Setup のインストール 　 66 Blackmagic MultiView Setup のホームページ 　 67 Blackmagic MultiView Setup を使用して設定を変更...

  • Seite 48: はじめに

    接続するだけで簡単に使用できます。 同セクションでは、 Blackmagic MultiView の使用を開始するため に必要なすべての項目を説明します。 電源の接続 Blackmagic MultiView に電源を供給するには、 リアパネルの 110-240V AC 電源入力に標準 IEC 電源 コードを差し込みます。 作業のこつ  Blackmagic MultiView 4 は PoE+ をサポートしているため、 PoE+ に対応したイーサ ネットスイッチに接続するだけで使用できます。 Blackmagic MultiView 4 HD は、 同梱の電源アダプターを 6-36V DC 入力に接続するだけで電源を入れ ることができます。 ネジ止め可能なハウジングが付いているため、 電源をユニットに固定でき、 誤っ て電 源の接続が外れることを防ぎます。...
  • Seite 49 Blackmagic MultiView 16 でレイアウトを設定 マルチビューレイアウトは、 必要に応じて変更できます。 例えば、 Blackmagic MultiView 4 および Blackmagic MultiView 4 HD は、 2x2 またはソロビューに設定可能です。 Blackmagic MultiView 16 は、 2x2 、 3x3 、 4x4 、 ソロビューに設定できます。 フロントコントロールパネルの 「 MENU 」 ボタンを押し、 LCD で 「 Settings 」 スクリーンを開きます。...
  • Seite 50 ソロビューは 「 1 」 ボタン、 2x2 ビューは 「 2 」 を押します。 Blackmagic MultiView 4 HD でレイアウトを設定 初めて MultiView 4 HD を使用する際は、 デフォルト表示の 2x2 レイアウト （上段に入力 1 と 3 、 下段に入力 2 と 4 ） が適用されます。 ソロモードに変更するには、 内蔵スイッチ 6 「 SOLO ON 」 を ON にします。...
  • Seite 51 標準 RJ45 イーサネットケーブルを使用して、 Blackmagic MultiView をネットワークあるいはコン ピューターに接続します。 ネットワークに接続したら、 Blackmagic MultiView の IP アドレスがネットワーク 上の他の機器と異なっ ている ことを確認します。 Blackmagic MultiView 16 、 あるいは Teranex Mini Smart Panel を取り付けた MultiView 4 を使用している場合、 ネットワーク設定をコントロールパネルの LCD メニューから変更できます。 また Blackmagic MultiView を USB 経由でコンピューターに接続し、 Blackmagic MultiView Setup を使っ てネット...

  • Seite 52: 複数の Multiview を使用

    設定の変更 Blackmagic MultiView の設定を変更するにはいくつかの方法があります。 フロントコントロールパネル – Blackmagic MultiView 16 はコントロールパネルおよび LCD を内 ‚ 蔵しているので、 ユニットの正面から簡単に設定を変更できます。 スイッチ – Blackmagic MultiView 4 のフロントパネル、 または Blackmagic MultiView 4 HD の側 ‚ 面にある小さなスイッチは、 ペンを使用して即座に設定を変更できます。 Blackmagic MultiView 4 のスイッチにアクセスするには、 フロントパネルのゴム製のダストカバーを開きます。 スイッチ 設定の図は、 ユニット底面に記載されているので、 各スイッチの設定を簡単に確認できます。 Teranex Mini Smart Panel – Blackmagic MultiVIew 4 のオリジナルのフロントパネルをオプシ...

  • Seite 53: Blackmagic Multiview 16 のフロントコントロールパネル

    Videohub Control ソフトウェア – Blackmagic MultiView 16 または Blackmagic MultiView 4 が ‚ ネットワークに接続されている場合、 Blackmagic Videohub Software Control を使用してソー スのルーティング、 ビューの変更、 オーディオ入力ソースの選択が可能です。 詳細は 「 Videohub Software Control の使用」 セクションを参照してください。 Blackmagic MultiView 16 のフロントコントロールパネル Blackmagic MultiView 16 のフロントコントロールパネルを使用すれば、 非常に簡単に設定を変更できます。 Blackmagic MultiView 16 に電源を入れると、 内蔵 LCD にホームスクリーンが表示されます。 ホームスク...
  • Seite 54 SOLO ボタン 1 つのビューをフルスクリーンで表示するには、 「 SOLO 」 ボタンを押します。 次にコントロールパネルの ビューボタンを押すと、 選択したビューがフルスクリーンモードになります。 もう一度 「 SOLO 」 ボタンを押すと、 マルチビューレイアウトに戻ります。 「 SOLO 」 機能を使い、 フルスクリーンモードでモニタリング。 MENU ボタン 「 MENU 」 ボタンを押すと、 設定スクリーンが開きます。 回転ノブと設定ボタンを使っ て設定を変更します。 再度 「 MENU 」 ボタンを押してホームスクリーンに戻ります。 SET ボタン 設定を調整するには 「 SET 」 ボタンを押します。 設定を変更したら、 もう一度 「 SET 」 ボタンを押して変更を 確認します。...
  • Seite 55 HD 解像度で表示されます。 3x3 9 系統のビューを表示します。 ‚ 4x4 16 系統のビューを選択します。 ‚ 作業のこつ  1 系統のビューをフルスクリーンモードで表示するには、 Blackmagic MultiView 16 のコントロールパネルで 「 SOLO 」 ボタンを押し、 さらにビューボタンを選 択します。 Blackmagic MultiView 4 では、 Teranex Mini Smart Panel で 「 1 」 と表記され たソロボタンを押します。 回転ノブあるいはビューボタンを使って、 ソースを配置したいビューを選択します。 設定の変更...
  • Seite 56 調整したいメニューアイテムをハイライトし、 「 SET 」 を押して設定を開きます。 接続している入力系統の数に応じて、 3 種類の マルチビューレイアウトから選択できます。 オーディオ入力 （ Audio In ） この設定は、 マルチビュー出力にエンベッドするオーディオを取り込む SDI 入力を選択する際に使用します。 オーバーレイ （ Overlay ） このサブメニューでは、 オーバーレイのオン / オフを切り替えて、 マルチビューの外観を変更します。 オーバーレイに含まれる機能： Borders – 各ビューをグリッド状のパターンで分割します。 ‚ Labels – 各ビューの名前ラベルの表示 / 非表示を切り替えます。 ラベルは、 Blackmagic MultiView ‚...
  • Seite 57 タリーを正しく動作させるには、 Blackmagic MultiView 16 の入力が ATEM スイッチャーの入力番号と合う ように接続してください。 接続が正しくないと、 タリーが誤ったビューに表示されます。 ビデオ出力 （ Video Out ） 「 Video Out 」 設定では、 Blackmagic MultiView 16 の出力オプションをコントロールできます。 Video Format – この設定を使用して、 Ultra HD マルチビュー出力のフレームレートを 「 2160p29.97 」 ‚ または 「 2160p25 」 に変更できます。 HD マルチビュー出力のフレームレートは、 Ultra HD 出力と同じ です。...

  • Seite 58: Teranex Mini Smart Panel

    Blackmagic MultiView 16 のコントロールパネルの回転ノブ、 あるいはビューボタンを使って、 ネットワーク設定に数値を割り当てます。 Teranex Mini Smart Panel オリジナルのパネルを取り外して、 Teranex Mini Smart Panel を Blackmagic MultiView 4 にマウント できます。 ボタン、 回転ノブ、 内蔵 LCD を使用することで各設定にすばやくアクセスできます。 Teranex Mini Smart Panel の装着 オプションの Smart Panel の装着は簡単です。 ホットスワップに対応しているので、 取り付けの際に Blackmagic MultiView 4 の電源をオフにする必要はありません。...

  • Seite 59: Teranex Mini Smart Panel の機能

    Teranex Mini Smart Panel を Blackmagic MultiView 4 にインストールする際は、 Smart Panel 背面 のコネクターに沿ってパネルを持ってください。 正しい位置に取り付けやすくなります。 作業のこつ オリジナルのベーシックパネルはとても頑丈です。 Teranex Mini をラックシ ステムの後ろやケーブルやアクセスの多い場所にマウントしたい場合は、 オリジナルの ベーシックパネルをいつでも取り付けられます。 Teranex Mini Smart Panel の機能 Smart Panel の機能は、 MultiView 16 の内蔵コントロールパネルに類似しています。 LCD のホームスクリー ンはデフォルト表示で、 以下を含む設定項目の概要を確認できます： マルチビュー出力フレームレート – スクリーン左上にあります。 Ultra HD SDI マルチビュー出力...

  • Seite 60: Teranex Mini Smart Panel を使用して設定を変更

    ビデオモニター – ホームスクリーンの表示や 設定の変更時に使用します。 Teranex Mini Smart Panel を使用して設定を変更 Teranex Mini Smart Panel を使った設定変更はより便利で、 直ぐに LCD で設定を視覚的に確認できます。 Blackmagic MultiView 4 の設定メニューへ行くには、 Teranex Mini Smart Panel の 「 MENU 」 ソフトボタン を押します。 ここから以下の設定にアクセスできます。 調整したいメニューアイテムをハイライトし、 「 SET 」 を押して 選択します。 回転ノブを使って設定をスクロールします。 オーディオ入力 （ Audio In ）...
  • Seite 61 ビデオフォーマット （ Video Format ） Blackmagic MultiView 4 は、 29.97/25fps の Ultra HD あるいは HD 出力に設定できます。 この設定を使用 して、 使用可能な解像度およびフレームレートのオプションを切り替えられます。 オーバーレイ （ Overlay ） オーバーレイのサブメニューで、 オーバーレイ表示のオン / オフを設定できます。 オーバーレイに含まれる機能： ボーダー （ Borders ） ：各ビューをグリッド状のパターンで分割します。 ‚ ラベル （ Labels ） ：各ビューの名前ラベルの表示 / 非表示を切り替えます。 ラベルは、 Blackmagic ‚...

  • Seite 62: スイッチを使用して設定を変更

    スイッチを使用して設定を変更 Blackmagic MultiView 4 および MultiView 4 HD では、 小さな内蔵スイッチを使用して設定を変更できます。 Blackmagic MultiView 4 では、 スイッチはフロントパネルに搭載されており、 ゴム製のダストキャップ が付いています。 Blackmagic MultiView 4 HD では、 スイッチはユニットの側面に搭載されています。 Blackmagic MultiView 4 設定を変更する際は、 ペンを使用してスイ ッチを切り替えてください。 HDMI OUT ETHERNET SD/HD/3G/6G-SDI IN Blackmagic MultiView 4 HD では、 スイ ッチはリアサイドパネルにあります。...

  • Seite 63: Blackmagic Multiview 4 のスイッチ設定

    1080i59.94 1080i50 SDI OUTPUT BIT 0 Blackmagic MultiView 4 のスイ ッチ設定 Blackmagic MultiView 4 のスイッチでは以下の設定が変更できます： スイッチ 8 、 7 – オーディオ選択 スイッチ 8 、 7 は、 それぞれ BIT 1 、 0 と表示されています。 つまり、 スイッチ 8 、 7 を様々なオン / オフのコン...

  • Seite 64: Blackmagic Multiview 4 Hd のスイッチ設定

    1080i50 メモ オプションの Teranex Mini Smart Panel を使用している場合、 スイ ッチ設定は Smart Panel で 行う設定によってオーバーライドされます。 Blackmagic MultiView 4 は、 スイッチ、 Smart Panel 、 Blackmagic MultiView 4 Setup ソフトウェアで行った最後の設定を保持します。 Smart Panel を取り外した後や、 ソフトウェアで Blackmagic MultiView 4 の設定をアップデートした後にスイ ッチ コントロールに戻す場合は、 新しい設定を有効にするために各スイ ッチを切り替える必要があります。 Blackmagic MultiView 4 HD のスイッチ設定...
  • Seite 65 Blackmagic MultiView 4 HD のスイッチでは以下の設定が変更できます： スイッチ 8 、 7 - SDI オーディオのエンベッドおよびソロ選択 スイッチ 8 と 7 はグループ化されており、 オン / オフで 4 パターンのコンビネーションを設定できます。 4 パタ ーンの組み合わせを設定できるため、 4 つの SDI 入力のうち 1 つのオーディオをマルチビュー出力にエンベ ッドできます。 ソロモードでは、 オーディオはビデオに追随するため、 表示するソースとオーディオソース をこれらのスイッチで選択できます。 オーディオ選択表 オーディオソース スイッチ 8 スイッチ...

  • Seite 66: Blackmagic Multiview Setup の使用

    インストール表示に従い、 「 License Agreement 」 で規約に同意します。 Windows がソフトウェ アを自動でインストールします。 Windows の 「 START 」 ボタンを押し、 「 All Programs 」 ＞ 「 Blackmagic Design 」 ＞ 「 MultiView 」 の順に選択 します。 MultiView フォルダーに、 Blackmagic MultiView Setup アプリケーションが含まれています。 Mac OS X にインストール...

  • Seite 67: Blackmagic Multiview Setup のホームページ

    Blackmagic MultiView Setup を使用して設定を変更 設定アイコンをクリックして、 Blackmagic MultiView の設定ウィンドウを開きます。 設定ウィンドウには 「 Sources 」 、 「 Views 」 、 「 Configure 」 の 3 つのタブがあります。 Blackmagic MultiView 4 および and MultiView 4 HD では、 Videohub Software Control でビューを変更できないため 「 View 」 設定は必要あり...

  • Seite 68: ソース （ Sources

    れぞれのソースのラベルに適用されます。 Views – このタブは、 Blackmagic MultiView 16 を Videohub Control ソフトウェアでコントロール ‚ する場合のみ使用します。 ビューの名前を変更することで、 Videohub Control ソフトウェアの 「 Destination 」 パネルでの識別が簡単になります。 Video Output – Blackmagic MultiView 4 HD からビデオフォーマットおよび SDI 出力アスペク ‚ トレシオをカスタマイズできます。 Configure – デバイス名のカスタマイズ、 ビデオ出力およびオーバーレイ設定、 ネットワーク設 ‚ 定、 シリアルコントロール調整などをコントロールできます。...

  • Seite 69: ビュー （ Views

    ビュー （ Views ） ビューラベルのカスタマイズ Blackmagic MultiView 16 では、 ビューのラベルを変更することで、 MultiView 16 を Videohub Control ソフト ウェアでコントロールする際に信号の送信先としてビューを識別しやすくなります。 ビューのラベルをカスタマイズする ： 「 Views 」 タブをクリックします。 「 Output Labels 」 設定で、 名前を変更したい入力ソースのボックスをクリックし、 新しい ラベル名を入力します。 「 Save 」 をクリックして設定を確定します。 「 Views 」 ラベルのデフォルト設定では、 出力 17 が 「 Solo 」 、 出力 18 が 「 Audio 」 となっ ています。 出力...

  • Seite 70: ビデオ出力 （ Video Output

    ムレートの設定が行えます。 これらの設定は 「 Video Format 」 のドロップダウンメニューにあります。 Blackmagic MultiView 4 の 「 Video Output 」 タブで、 解像度およびフレームレートを設定できます。 Blackmagic MultiView 4 HD では、 「 Video Format 」 メニューで HD のフレームレート、 およびビデオ出力 のインターレース / プログレッシブの選択が可能です。 Blackmagic MultiView 4 HD の SD アスペクトレシ オを 16:9 または 4:3 に設定することも可能です。...
  • Seite 71 タリー信号は、 通常、 MultiView の最後の SDI 入力に接続されたプログラムリターンフィードから供給され ます。 しかし、 すべてのビューにすべてのカメラを接続したい場合もあるでしょう。 Blackmagic Design カメラを ATEM スイッチャーに接続している場合、 あるいはサードパーティのタリーシ ステムを使用してその他の SDI スイッチャーに接続している場合、 「 Tally Override 」 を有効にできます。 「 Tally Override 」 を選択すると、 MultiView 4 HD は各 SDI 入力信号にエンベッドされたタリー信号を探 すようになります。 つまり、 ユニットの最後のプログラムリターン経由の一本化されたタリー信号ではな く、 すべてのビューは個別にタリー信号を受信するようになります。 Blackmagic MultiView Setup の使用...
  • Seite 72 選択してください。 これにより、 4:3 ビデオが正しいアスペクトレシオで表示されます。 16:9 SD ビデオが接続されている場合は、 「 Set to 16:9 」 チェックボックスを選択するとイメージを 正しく表示できます。 SD ソースを Blackmagic MultiView 4 HD の入力に送信する際に、 Setup Utility を使用して出力を 16:9 また は 4:3 に切り替えられます。 「 Video Output 」 メニューの 「 SD aspect ratio 」 で、 アスペクトレシオのオプ ションを選択できます。...

  • Seite 73: コンフィギュレーション （ Configure

    Blackmagic MultiView に名前をつける 「 Configure 」 タブは、 Blackmagic MultiView のモデルによっ て異なります。 Blackmagic MultiView 16 または Blackmagic MultiView 4 の 「 Configure 」 タブは、 「 Details 」 、 「 Overlay 」 、 「 Network Settings 」 があります。 Blackmagic MultiView 4 HD にはラベルとソフトウェアのバージョン...
  • Seite 74 ネットワーク設定とシリアルコントロール設定 （ Network Settings 、 Serial Control ） ネットワークおよびシリアルコントロールの設定は、 Blackmagic MultiView 16 とコンピューターが USB で 接続されている際に、 Blackmagic MultiView Setup を使用して実行できます。 これらの設定は、 フロント コントロールパネルの LCD メニューでも変更できます。 Blackmagic MultiView 4 のコンフィギュレーショ ンでは、 ネットワーク設定のみ可能です。 ネットワーク設定を変更するには、 テキストボックスをクリックしてキーボードで値を入力するか、 チェック ボックスをチェックします。 ネットワークに接続する際は、 MultiView 16 の 「 Network Settings 」 の...

  • Seite 75: 内部ソフトウェアのアップデート

    Blackmagic MultiView Setup でラベルを保存 / ロードできます。 内部ソフトウェアのアップデート Blackmagic MultiView の内部ソフトウェアは、 アップデートが必要な場合があります。 内部ソフトウェア をアップデートすることで、 新機能、 新しい機器との互換性、 新しいフォーマットのサポートなどが 追加されます。 Blackmagic MultiView の内部ソフトウェアをアップデートする ： Blackmagic MultiView とコンピューターを USB またはイーサネットで接続します。 Blackmagic MultiView Setup を起動します。 ネットワークに接続されているすべての Blackmagic MultiView が自動的に表示されます。 製品イメージまたは製品名の下にある設定アイコンをクリックして、 Blackmagic MultiView を選択します。 Blackmagic MultiView Setup が、 アップデートの必要の有無をお知らせします。 アップデートが必要な場合は、...

  • Seite 76: Videohub Control ソフトウェアの使用

    ウンロードできます。 メモ Videohub Control ソフトウェアを使用して、 Blackmagic MultiView 16 の各ビューにソース をルーティングできます。 ソロモードの選択、 マルチビュー出力用のオーディオソースの選択など の設定も可能です。 Blackmagic MultiView 4 では、 Videohub Control ソフトウェアを使用してマ ルチビュー出力へのソロ / オーディオソースを変更できます。 MultiView 16 の選択 Videohub Control ソフトウェアを起動したら、 ギアアイコンをクリックして設定メニューを開き、 「 Select Videohub 」 を選択します。 接続されたデバイスのリストから、 Blackmagic MultiView 16 の名前を選択します。...
  • Seite 77 Input 」 ボタンをクリックして、 「 Sources 」 パネルで入力のボタンをクリックします。 オーディオ入力 （ Audio Input ） Blackmagic MultiView 16 および Blackmagic MultiView 4 では、 Video Control ソフトウェアの 「 Audio Input 」 プッシュボタンを使用して、 マルチビュー出力にルーティングする SDI 入力を指定できます。 Videohub Control の 「 Destinations 」 パネルで 「 Audio Input 」 ボタンをクリックして、 「 Sources 」 パネルで入力のボタ...

  • Seite 78: Developer Information

    メモ  Controlling your MultiView via Ethernet is available on Blackmagic MultiView 16 and Blackmagic MultiView 4, however, most features are relevant to Blackmagic MultiView 16. On Blackmagic MultiView 4, you can change the solo source and audio source for the multi view output.
  • Seite 79 This example is for the Blackmagic MultiView 16 which has 16 sources and 18 views including solo which is view 16 and audio which is view 17, referred to here as outputs. Legend ↵ line feed … and so on Version 2.3 of the Blackmagic Videohub Ethernet Protocol was released with Videohub 4.9.1 software Initial Status Dump...
  • Seite 80 The following block will send embedded audio from input 1 to the MultiView 16 output: Video Output Routing: ↵ 17 0 ↵ ↵ The following block will send embedded audio from input 1 to the MultiView 4 output: Video Output Routing: ↵ 5 0 ↵ ↵...

  • Seite 81: Blackmagic Multiview 16 Rs-422 Protocol

    In the absence of simultaneous updates, the dialog expected for a simple label change is as follows: OUTPUT LABELS: ↵ 6 new output label seven ↵ ↵ ACK ↵ ↵ OUTPUT LABELS: ↵ 6 new output label seven ↵ ↵ The asynchronous nature of the responses means that a client should never rely on the desired update actually occurring and must simply watch for status updates from the MultiView and use only these to update its local representation of the server state.
  • Seite 82 The RS-422 serial port is configured as 9600 N81: 9600 is the line speed, or baud rate, at 9600 bits/sec. N represents no parity check, or ‘none’. 8 is the data length. 1 is for stop bits. To summarize N81, data without a parity check begins with 1 start bit, includes 8 true data bits, and 1 stop bit.
  • Seite 83 Pin No. Function Pin 1 TX + Pin 2 TX - Pin 3 Pin 4 Pin 5 RX - Pin 6 RX + Pinout diagram for the RJ11 connector Notifications Once connected, if status reporting is enabled, the client will receive a notification message when a route changes on the MultiView.
  • Seite 84 Salvo Commands queue route change P:0/destination,source … queue multiple route changes P:0/destination,source/destination-2,source-2 The specified routing changes are added to the current salvo for later execution. request individual port status in salvo P?0destination If a routing change for the specified destination port is queued, the route will be returned as a notification.

  • Seite 85: ヘルプ

    Blackmagic Design オンラインサポートページ 最新のマニュアル、 ソフトウェア 、 サポートノートは、 www.blackmagicdesign.com/jp/support の Blackmagic サポートセンターで確認できます。 Blackmagic Design フォーラム 弊社ウェブサイトの Blackmagic Design フォーラムは、 様々な情報やクリエイティブなアイデアを共有で きる有益なリソースです。 経験豊富なユーザーや Blackmagic Design スタッ フによっ て、 すでに多くの問題 の解決策が公開されていますので、 このフォーラムを参考にすることで、 問題をすばやく解決できること があります。 ぜひご利用ください。 Blackmagic フォーラムには、 http://forum.blackmagicdesign.com から アクセスできます。 Blackmagic Design サポートへの連絡...

  • Seite 86: 規制に関する警告および安全情報

    可能性があり、 その場合はユーザーが自己責任で干渉に対処する必要があります。 動作は次の 2 つを条件とします： 本機は、 有害な干渉を起こさない。 本機は希望しない動作を発生しかねない干渉を含む、 いかなる受信干渉も受け入れる必要 がある。 HDMI インター フェースへの接続は、 必ず高品質のシールド HDMI ケーブルを使用する必要があります。 安全情報 この機器は、 必ず保護接地のあるコンセントに接続してください。 感電のリスクを減らすため、 水が跳ねたり、 滴るような場所には置かないでください。 この機器は、 周囲温度が最高 40 度までの熱帯地区での使用に対応しています。 通気が妨げられないように、 当製品の周囲は通気に十分なスペースを開けるようにしてください。 ラックマウントする場合は、 隣接する機器により通気が妨げられないようにしてください。 ユーザーが保守できる部品はありません。 サービスに関しては、 お近くの Blackmagic Design の サービスセンターにお問い合わせください。 海抜 2000m 以上では使用しないでください。 規制に関する警告および安全情報...
  • Seite 87 らゆる損害に対して責任を負いません。 使用者は自己の責任において本製品を使用するものとします。 © Copyright 2018 Blackmagic Design 著作権所有、 無断複写・転載を禁じます。 「 Blackmagic Design 」 、 「 DeckLink 」 、 「 HDLink 」 、 「 Workgroup Videohub 」 、 「 Multibridge Pro 」 、 「 Multibridge Extreme 」 、 「 Intensity 」 、 「 Leading the creative video revolution 」 は、...
  • Seite 88 Manuel d'utilisation et d'installation Blackmagic MultiView Juin 2018 Français...
  • Seite 89 Le MultiView 16 vous offre donc un monitoring multisources professionnel à moindre coût ! Le Blackmagic MultiView 4 est idéal pour les productions plus petites ou mobiles, car il vous permet de contrôler jusqu'à quatre sources sur un écran HD ou Ultra HD. Vous pouvez également relier plusieurs MultiView en routant la sortie du premier appareil vers...
  • Seite 90 Boutons de contrôle et molette de défilement Réglage des paramètres à l'aide du Teranex Mini Smart Panel Réglage des paramètres à l'aide des interrupteurs Interrupteurs intégrés Paramètres des interrupteurs pour le Blackmagic MultiView 4 Paramètres des interrupteurs pour le Blackmagic MultiView 4 HD Utiliser le Blackmagic MultiView Setup...

  • Seite 91: Mise En Route

    Pour alimenter le Blackmagic MultiView 4 HD, il suffit de brancher l’adaptateur à l’entrée DC 6-36V. Vous trouverez un connecteur fileté pour sécuriser la connexion et empêcher une déconnexion accidentelle.

  • Seite 92: Configurer Les Fenêtres Multivues

    L’affichage multivue peut être modifié selon vos besoins. Par exemple, le Blackmagic MultiView 4 et le Blackmagic MultiView 4 HD peuvent être réglés sur un affichage 2x2 ou plein écran. Le Blackmagic MultiView 16 peut, quant à lui, être réglé sur un affichage 2x2, 3x3, 4x4 ou plein écran.
  • Seite 93 Configurer l’affichage du Blackmagic MultiView 4 HD La première fois que vous utilisez le MultiView 4 HD, il sera réglé sur son affichage par défaut, c’est-à-dire 2x2, avec les entrées 1 et 3 sur la rangée supérieure et les entrées 2 et 4 sur la rangée inférieure.

  • Seite 94: Connexion À Un Réseau

    Le Blackmagic MultiView 4 est beaucoup plus petit et peut être utilisé lors de productions mobiles où vous n'utilisez pas forcément de rack broadcast. Bien que le boîtier du MultiView 4 soit petit et portatif, vous pouvez quand même l'installer sur rack si besoin est. Le Blackmagic Teranex Mini Rack Shelf vous permet de monter jusqu'à...

  • Seite 95: Plusieurs Solutions Multivues

    ‚ Interrupteurs - Les petits interrupteurs situés sur le panneau avant du Blackmagic MultiView 4 et le panneau latéral du Blackmagic MultiView 4 HD permettent de modifier instantanément les paramètres à l’aide de la pointe d’un stylo. Pour accéder aux interrupteurs du Blackmagic MultiView 4, il suffit de soulever la protection en caoutchouc située sur le panneau avant.

  • Seite 96: Panneau De Contrôle Du Blackmagic Multiview 16

    ‚ Logiciel Videohub Control - Lorsque le Blackmagic MultiView 16 ou le Blackmagic MultiView 4 est connecté à un réseau, vous pouvez utiliser le logiciel Blackmagic Videohub Control pour router les sources, modifier l’affichage et sélectionner les entrées audio. Pour plus d’informations, consultez la section « Utiliser le Videohub Software Control »...

  • Seite 97: Bouton Menu

    Bouton Solo Vous pouvez afficher une fenêtre en mode plein écran en appuyant sur le bouton Solo. Appuyez sur le bouton représentant la fenêtre de votre choix sur le panneau de contrôle pour la visualiser en mode plein écran. Appuyez à nouveau sur Solo pour revenir à la configuration multivue. La fonction Solo vous permet d'afficher une fenêtre en mode plein écran.
  • Seite 98 Vous pouvez également les visualiser en mode plein écran en appuyant sur le bouton Solo situé sur le panneau de contrôle du Blackmagic MultiView 16, puis en sélectionnant le bouton numéroté. Pour le Blackmagic MultiView 4, appuyez sur le bouton 1 du Teranex Mini Smart Panel.

  • Seite 99: Entrée Audio

    SDI d’un mélangeur ATEM, par exemple l’entrée 16 du Blackmagic MultiView 16, ou l’entrée 4 du Blackmagic MultiView 4, une bordure tally s’affiche autour de la fenêtre lorsque sa source passe à l’antenne. Vous pouvez activer ou désactiver l’affichage de cette fonction à...

  • Seite 100: Sortie Vidéo

    Pour que le tally entoure la bonne fenêtre, veillez à faire correspondre les entrées du Blackmagic MultiView 16 à celles du mélangeur ATEM. Sortie vidéo Les paramètres du menu Video Out permettent de contrôler les options de sortie sur votre Blackmagic MultiView 16.

  • Seite 101: Teranex Mini Smart Panel

    Vissez de nouveau les vis M3 du panneau d'origine. Si le Blackmagic MultiView 4 est monté sur le Teranex Mini Rack Shelf, l'appareil devra être retiré du rack avant de retirer les vis. Pour plus d'informations, consultez la section « Installation sur rack » de ce manuel.

  • Seite 102: Fonctionnalités Du Teranex Mini Smart Panel

    Pour installer correctement le Teranex Mini Smart Panel sur le Blackmagic MultiView 4, tenez le panneau entre vos doigts et votre pouce afin d’aligner le Smart Panel à la façade du Blackmagic MultiView 4. CONSEIL Le panneau d'origine est extrêmement résistant, donc si vous choisissez d'installer le Blackmagic MultiView 4 dans un rack ou dans des endroits bondés pleins de câbles, vous pouvez toujours réinstaller le panneau...

  • Seite 103: Réglage Des Paramètres À L'aide Du Teranex Mini Smart Panel

    Set pour confirmer votre sélection. ‚ MENU - Appuyez sur ce bouton pour ouvrir le menu de paramétrage de votre Blackmagic MultiView 4. Vous pouvez également appuyer sur le bouton MENU pour revenir en arrière et accéder à l’écran d'accueil.

  • Seite 104: Format Vidéo

    Format vidéo Le Blackmagic MultiView 4 peut être réglé sur une sortie HD ou Ultra HD à 29.97 ou à 25 images par seconde. Utilisez ce paramètre pour passer en revue toutes les options relatives à la résolution et à...

  • Seite 105: Réglage Des Paramètres À L'aide Des Interrupteurs

    Sur le Blackmagic MultiView 4, les interrupteurs sont situés sur le panneau avant, sous une protection en caoutchouc. Sur le Blackmagic MultiView 4 HD, les interrupteurs sont situés sur la face latérale de l’appareil. Blackmagic MultiView 4 Réglez les paramètres en changeant la position des interrupteurs avec un stylo.

  • Seite 106: Paramètres Des Interrupteurs Pour Le Blackmagic Multiview 4

    SDI OUTPUT BIT 0 Paramètres des interrupteurs pour le Blackmagic MultiView 4 Les interrupteurs du Blackmagic MultiView 4 permettent de modifier les paramètres suivants : Interrupteurs 8 et 7 - Sélection audio Les interrupteurs 8 et 7 représentent respectivement les unités binaires 1 et 0. Cela signifie que lorsque vous réglez les interrupteurs 8 et 7 sur différentes combinaisons On/Off, vous pouvez choisir...

  • Seite 107: Paramètres Des Interrupteurs Pour Le Blackmagic Multiview 4 Hd

    Smart Panel ou le logiciel Blackmagic MultiView Setup. Si vous utilisez le contrôle par interrupteur après avoir retiré le Smart Panel ou mis à jour les paramètres du Blackmagic MultiView 4 via le logiciel, il se peut que vous deviez ajuster certains interrupteurs pour activer les nouveaux paramètres.
  • Seite 108 Les interrupteurs du Blackmagic MultiView 4 HD permettent de modifier les paramètres suivants : Interrupteurs 8 et 7 - Intégrer l’audio SDI et sélectionner le mode plein écran Les interrupteurs 8 et 7 sont regroupés pour fournir 4 combinaisons ON/OFF. Grâce à ces quatre combinaisons, l’audio d’une des quatre entrées SDI peut être intégré...

  • Seite 109: Utiliser Le Blackmagic Multiview Setup

    Mac ou Windows et de mettre à jour le logiciel interne de l'appareil. Cet utilitaire est intuitif et facile à utiliser. Si votre Blackmagic MultiView 4 est connecté à un réseau, vous pouvez même modifier ses paramètres via Ethernet, vous n'avez donc pas besoin de brancher l'appareil via USB.

  • Seite 110: Page D'accueil Du Blackmagic Multiview Setup

    Dans la fenêtre de paramétrage, vous verrez trois onglets intitulés Sources, Views et Configure. Le paramètre Views n’apparaît pas sur le MultiView 4 et sur le MultiView 4 HD, car les fenêtres ne peuvent pas être ajustées avec le logiciel Videohub Control. Le Blackmagic MultiView 4 HD possède également un menu Tally pour modifier les paramètres du tally.

  • Seite 111: Onglet Sources

    ‚ Video Output - Permet de personnaliser le format vidéo et le format de l’image de la sortie SD depuis le Blackmagic MultiView 4 HD. ‚ Configure - Permet de personnaliser les paramètres, tels que le nom de l'appareil, la sortie vidéo, les informations affichées à...

  • Seite 112: Onglet Views

    Onglet Views Personnaliser les libellés représentant les sorties Sur le Blackmagic MultiView 16, il est possible de modifier les libellés représentant les fenêtres afin de pouvoir facilement les identifier en tant que destinations lorsque vous contrôlez le MultiView 16 via le logiciel Videohub Control. Personnaliser les libellés représentant les fenêtres : Cliquez sur l'onglet Views.

  • Seite 113: Onglet Video Output

    Ultra HD, la sortie HD et le format de l’image SD. Sur le Blackmagic MultiView 4, vous pouvez choisir d’acheminer de la vidéo Ultra HD ou HD via la sortie SDI, ainsi que régler la fréquence d’images. Ces paramètres sont disponibles dans le menu déroulant Video Format.
  • Seite 114 Réglez l’agencement de l’écran du MultiView 16 dans l’onglet Video Output. Configuration du tally Sur le Blackmagic MultiView 4 HD, vous pouvez configurer le tally sur le mode Tally override, ou indiquer qu’il est acheminé par une caméra Blackmagic, ou encore choisir un numéro de caméra lorsque le tally est envoyé...
  • Seite 115 Options SD Aspect Ratio du menu Video Output de l’utilitaire MultiView Setup. Affichage du paramètre Overlay Sur le Blackmagic MultiView 16 et sur le Blackmagic MultiView 4, cochez les cases du paramètre Overlay pour activer chaque fonctionnalité sur le Blackmagic MultiView. Les fonctionnalités du Overlay sont : ‚...

  • Seite 116: Onglet Configure

    L’onglet Configure du Blackmagic MultiView 16 ou du Blackmagic MultiView 4 comprend des groupes de paramètres pour les sections Details, Overlay et Network Settings. Sur le Blackmagic MultiView 4 HD, il affiche le libellé et le numéro de version du logiciel et ne possède pas de paramètre.

  • Seite 117: Sauvegarder Et Charger Des Groupes De Libellés

    à l'écran du panneau avant. Lorsque vous configurez le Blackmagic MultiView 4, seuls les paramètres réseau (Network) sont disponibles. Pour modifier les paramètres réseau, cliquez simplement sur la zone de texte et saisissez les valeurs ou cochez la case de votre choix.

  • Seite 118: Mettre À Jour Le Logiciel Interne

    Les libellés peuvent être sauvegardés et chargés à l'aide du Blackmagic MultiView Setup. Mettre à jour le logiciel interne Occasionnellement, le logiciel interne du Blackmagic MultiView doit être mis à jour. Ces mises à jour offrent de nouvelles fonctionnalités, une compatibilité avec de nouveaux appareils, la correction de bugs et la prise en charge de nouveaux formats.

  • Seite 119: Utilisation Du Logiciel Videohub Control

    Sources, et les fenêtres apparaissent sous la section Destinations. Le logiciel Videohub Control est inclus dans le programme d'installation du logiciel Videohub qui peut être téléchargé sur la page d'assistance technique de Blackmagic Design : www.blackmagicdesign.com/fr/support. Vous pouvez utiliser le logiciel Videohub Control pour router les sources REMARQUE vers les fenêtres du Blackmagic MultiView 16, ainsi que pour sélectionner une fenêtre...

  • Seite 120: Audio Input

    Destination du Videohub Control, puis cliquez sur une entrée dans le panneau Sources. Audio Input Sur les modèles Blackmagic MultiView 16 et Blackmagic MultiView 4, vous pouvez utiliser le bouton Audio Input au sein du logiciel Videohub Control pour choisir quelle entrée audio SDI est routée vers la sortie multivue.

  • Seite 121: Information Pour Les Développeurs

    NOTE and Blackmagic MultiView 4, however, most features are relevant to Blackmagic MultiView 16. On Blackmagic MultiView 4, you can change the solo source and audio source for the multi view output. The multi view sends information in blocks which each have an identifying header in all caps, followed by a full colon.
  • Seite 122 This example is for the Blackmagic MultiView 16 which has 16 sources and 18 views including solo which is view 16 and audio which is view 17, referred to here as outputs. Legend ↵ line feed … and so on Version 2.3 of the Blackmagic Videohub Ethernet Protocol was released with Videohub 4.9.1 software Initial Status Dump...
  • Seite 123 The following block will send embedded audio from input 1 to the MultiView 16 output: Video Output Routing:↵ 17 0↵ ↵ The following block will send embedded audio from input 1 to the MultiView 4 output: Video Output Routing:↵ 5 0↵ ↵...

  • Seite 124: Blackmagic Multiview 16 Rs-422 Protocol

    In the absence of simultaneous updates, the dialog expected for a simple label change is as follows: OUTPUT LABELS:↵ 6 new output label seven↵ ↵ ACK↵ ↵ OUTPUT LABELS:↵ 6 new output label seven↵ ↵ The asynchronous nature of the responses means that a client should never rely on the desired update actually occurring and must simply watch for status updates from the MultiView and use only these to update its local representation of the server state.
  • Seite 125 The RS-422 serial port is configured as 9600 N81: 9600 is the line speed, or baud rate, at 9600 bits/sec. N represents no parity check, or ‘none’. 8 is the data length. 1 is for stop bits. To summarize N81, data without a parity check begins with 1 start bit, includes 8 true data bits, and 1 stop bit.
  • Seite 126 Pin No. Function Pin 1 TX + Pin 2 TX - Pin 3 Pin 4 Pin 5 RX - Pin 6 RX + Pinout diagram for the RJ11 connector Notifications Once connected, if status reporting is enabled, the client will receive a notification message when a route changes on the MultiView.
  • Seite 127 Salvo Commands queue route change P:0/destination,source … queue multiple route changes P:0/destination,source/destination-2,source-2 The specified routing changes are added to the current salvo for later execution. request individual port status in salvo P?0destination If a routing change for the specified destination port is queued, the route will be returned as a notification.

  • Seite 128: Assistance

    Blackmagic Design : www.blackmagicdesign.com/fr/support. Forum Blackmagic Design Le forum Blackmagic Design est une source d’information utile qui offre des idées innovantes pour vos productions. Cette plate-forme d’aide vous permettra également d’obtenir des réponses rapides à vos questions, car un grand nombre de sujets peuvent avoir déjà été abordés par d’autres utilisateurs.

  • Seite 129: Avertissements Et Informations De Sécurité

    équipements. Les pièces de cet appareil ne sont pas réparables par l’opérateur. Toute réparation/opération d’entretien doit être effectuée par un centre de service Blackmagic Design. Cet appareil ne peut être utilisé qu’à une altitude inférieure à 2000 mètres.

  • Seite 130: Garantie

    à la marque de Blackmagic Design, d) pour examiner un produit qui a été modifié ou intégré à d’autres produits quand l’impact d’une telle modification ou intégration augmente les délais ou la difficulté...
  • Seite 131 Installations- und Bedienungsanleitung Blackmagic MultiView Juni 2018 Deutsch...

  • Seite 132: Willkommen

    Broadcast-Monitoren vergleichbar ist. Der MultiView 16 bietet das Monitoring von mehreren Quellen in echter Broadcast-Qualität – zu einem Bruchteil der Kosten! Darüber hinaus eignet sich der Blackmagic MultiView 4 für kleinere und ortsunabhängige Produktionen und ermöglicht das Monitoring von bis zu vier Quellen auf einem HD- oder Ultra- HD-Bildschirm.
  • Seite 133 Einstellungen mit dem Teranex Mini Smart Panel ändern Einstellungen über die Switches ändern Eingebaute Switches Switch-Einstellungen für den Blackmagic MultiView 4 Switch-Einstellungen für den Blackmagic MultiView 4 HD Blackmagic MultiView Setup im Einsatz Installation von Blackmagic MultiView Setup Die Homepage des Blackmagic MultiView Setup Einstellungen mit Blackmagic MultiView Setup ändern...

  • Seite 134: Erste Schritte

    MultiView 4 an das Stromnetz und an PoE+ angeschlossen ist, schaltet er automatisch zur verbleibenden Stromquelle um, sollte eine Quelle getrennt werden oder versagen. Versorgen Sie den Blackmagic MultiView 4 HD mit Strom, indem Sie das mitgelieferte Netzteil an den 6–36 V DC-Eingang anschließen. Das Kabel lässt sich über das Schraubgewinde sichern. Das verhindert die versehentliche Unterbrechung der Stromzufuhr.

  • Seite 135: Vorgeben Des Layouts Für Die Mehrfachansicht

    Vorgeben des Layouts für die Mehrfachansicht Das Mehrfachansichts-Layout kann nach Ihren Anforderungen modifiziert werden. Beispielsweise lassen sich der Blackmagic MultiView 4 und der Blackmagic MultiView 4 HD auf die Ansicht 2x2 oder den Vollbildmodus „Solo“ einstellen. Auf dem Blackmagic MultiView 16 kann man verschiedene Anordnungen wie 2x2, 3x3, 4x4 oder den Vollbildmodus „Solo“...
  • Seite 136 Die Standardeinstellung auf Ihrem Blackmagic MultiView 4 ist das 2x2-Layout. Um das Layout für Ihren Blackmagic MultiView 4 vorzugeben, drücken Sie auf Ihrem Teranex Mini Smart Panel die mit „1“ gekennzeichnete Taste. Drücken Sie Taste „2“, um wieder in den 2x2-Ansichtsmodus zu wechseln.

  • Seite 137: Anschließen An Ein Netzwerk

    Blackmagic MultiView 16 können Sie Netzwerkeinstellungen über das LCD-Menü des Bedienpanels ändern. Auf dem Blackmagic MultiView 4 ist dies ebenfalls möglich, wenn dieser mit einem Teranex Mini Smart Panel ausgerüstet ist. Sie können Ihren Blackmagic MultiView via USB auch mit einem Computer verbinden und so Netzwerkeinstellungen mithilfe des Dienstprogramms „Blackmagic...

  • Seite 138: Verwendung Mehrerer Multiview Router

    ‚ Frontblende – Der Blackmagic MultiView 16 verfügt über ein integriertes Bedienpanel mit LCD. Hierüber können Sie Einstellungen bequem von der Gerätefront aus vornehmen. ‚ Switches – Die kleinen Switches an der Frontblende des Blackmagic MultiView 4 und an der Seite des Blackmagic MultiView 4 HD lassen Sie Einstellungen mithilfe einer Stiftspitze im Handumdrehen ändern.

  • Seite 139: Die Frontblende Des Blackmagic Multiview 16

    ‚ Videohub Control Software – Wenn Ihr Blackmagic MultiView 16 oder Blackmagic MultiView 4 an ein Netzwerk angeschlossen ist, können Sie mit der Blackmagic Videohub Control Software Quellen zuweisen, Ansichten ändern sowie die Audioeingabequelle auswählen. Weitere Informationen finden Sie im Abschnitt „Einsatz der Videohub Control Software“. Die Frontblende des Blackmagic MultiView 16 Über die Frontblende des Blackmagic MultiView 16 ist das Ändern von Einstellungen ein Kinderspiel.
  • Seite 140 SOLO-Taste Drücken Sie die SOLO-Taste, um das Monitoring im Vollbildmodus zu aktivieren. Drücken Sie nun eine der nummerierten Ansichtstasten an der Frontblende, um diese Ansicht im Vollbildmodus zu erhalten. Drücken Sie die SOLO-Taste erneut, um zum Mehrfachansichts-Layout zurückzukehren. Über die SOLO-Funktion können Sie eine Ansicht im Vollbildmodus anzeigen MENU-Taste Drücken Sie die MENU-Taste, um die Einstellungen zu öffnen.
  • Seite 141 Die Bildkontrolle ist auch im Vollbildmodus möglich. Drücken Sie dafür die SOLO-Taste auf dem Frontpanel des Blackmagic MultiView 16 und wählen Sie dann eine Ansichtstaste aus. Drücken Sie beim Blackmagic MultiView 4 am Teranex Mini Smart Panel die mit „1“ gekennzeichnete Taste.
  • Seite 142 Markieren Sie die Menüoption, die Sie anpassen möchten, und drücken Sie die SET-Taste, um in die Einstellungen zu gelangen Sie können zwischen drei verschiedenen Multiview-Layouts wählen, je nachdem, wie viele Eingaben Sie angeschlossen haben Audio In Mit dieser Einstellung geben Sie den SDI-Eingang vor, über den Audio in den Multiview-Ausgang eingebettet wird.

  • Seite 143: Video Out

    Werden die Signalquellen des ATEM Mischers einzeln mit den Eingängen des MultiView 16 verbunden, dann funktioniert Tally nur einwandfrei, wenn die Nummerierung der Eingänge auf beiden Geräten miteinander übereinstimmt. Sonst wird Tally u. U. in der falschen Ansicht eingeblendet. Video Out Mit dieser Einstellung kontrollieren Sie Ausgabeoptionen auf Ihrem Blackmagic MultiView 16.

  • Seite 144: Teranex Mini Smart Panel

    Ihren Netzwerkeinstellungen Werte zuzuweisen Teranex Mini Smart Panel Das Teranex Mini Smart Panel lässt sich an der Vorderseite Ihres Blackmagic MultiView 4 anbringen und ersetzt die Standard-Frontblende. Das Smart Panel bietet mittels Tasten, einem Drehregler und dem eingebauten LCD schnellen Zugriff auf Einstellungen.

  • Seite 145: Funktionen Des Teranex Mini Smart Panels

    Panels aus. So lässt sich das Panel leicht aufsetzen TIPP Die originale Frontblende ist sehr robust. Wenn Sie Ihren Blackmagic MultiView 4 also hinten in einem Racksystem oder in Umgebungen mit vielen Kabeln oder viel Trubel installieren müssen, können Sie jederzeit wieder auf diese originale Frontblende zurückgreifen.

  • Seite 146: Einstellungen Mit Dem Teranex Mini Smart Panel Ändern

    ‚ SET – Nachdem Sie eine Einstellung mit den Tasten 1 und 2 vorgenommen haben, drücken Sie zur Bestätigung SET. ‚ MENU – Drücken Sie diese Taste, um das Einstellungsmenü Ihres Blackmagic MultiView 4 zu öffnen. Alternativ dient die MENU-Taste dazu, zurück zu den vorherigen Menüoptionen und schließlich zum Homescreen zu gelangen.

  • Seite 147: Videoformat

    Video Format Der Blackmagic MultiView 4 kann für die Ausgabe in Ultra HD oder HD bei entweder 29,97 oder 25 Frames pro Sekunde eingestellt werden. Nutzen Sie diese Einstellung, um durch die verfügbaren Optionen für Auflösung und Bildwechselfrequenz zu navigieren.

  • Seite 148: Einstellungen Über Die Switches Ändern

    Einstellungen über die Switches ändern Der Blackmagic MultiView 4 und der MultiView 4 HD verfügen über kleine integrierte Switches anhand derer sich Einstellungen ändern lassen. Um auf die Switches am Blackmagic MultiView 4 zuzugreifen, öffnen Sie die Gummiabdeckung an der Frontblende.

  • Seite 149: Switch-Einstellungen Für Den Blackmagic Multiview 4

    SDI OUTPUT BIT 0 Switch-Einstellungen für den Blackmagic MultiView 4 Die Minischalter des Blackmagic MultiView 4 ermöglichen die folgenden Einstellungen: Switch 8 und 7 – AUDIO SELECTION Minischalter 8 und 7 repräsentieren jeweils Bit 1 und 0. Das bedeutet, dass Sie mit den unterschiedlichen ON/OFF-Kombinationen der Minischalter 8 und 7 auswählen können, welcher...

  • Seite 150: Switch-Einstellungen Für Den Blackmagic Multiview 4 Hd

    Bei Gebrauch des optionalen Teranex Mini Smart Panels werden die Switch- Einstellungen durch die Einstellungen per Smart Panel außer Kraft gesetzt. Ihr Blackmagic MultiView 4 behält die letzten Einstellungen bei, unabhängig davon, ob sie via Switch, Smart Panel oder über Blackmagic MultiView Setup ausgeführt wurden. Wenn Sie das Smart Panel entfernt oder die Einstellungen des Blackmagic MultiView 4 über die Software geändert...
  • Seite 151 Die Minischalter des Blackmagic MultiView 4 HD ermöglichen die folgenden Einstellungen: Switch 8 und 7 – EMBEDDED AUDIO OUT AND SOLO SELECT Switches 8 und 7 wurden zusammengefasst, um 4 ON/OFF-Kombinationen zu ermöglichen. Dank der vier unterschiedlichen Kombinationen lässt sich der Ton von jeweils einer der vier SDI-Eingaben in die Multiview-Ausgabe einbetten.

  • Seite 152: Blackmagic Multiview Setup Im Einsatz

    Folgen Sie den Anweisungen und akzeptieren Sie die Bedingungen der Lizenzvereinbarung. Daraufhin installiert Windows die Software automatisch. Klicken Sie auf den Start-Button in Windows und dann auf „Alle Programme > Blackmagic Design > MultiView“. Im MultiView-Ordner finden Sie die Applikation Blackmagic MultiView Setup.

  • Seite 153: Die Homepage Des Blackmagic Multiview Setup

    (Ansichten) und „Configure“ (Konfigurieren). Für den Blackmagic MultiView 4 und den MultiView 4 HD entfällt die Einstellung „Views“, da die Ansichten bei diesen Modellen nicht über die Videohub Control Software anpassbar sind. Für den Blackmagic MultiView 4 HD gibt es darüber hinaus ein „Tally“-Menü zum Ändern der Tally-Einstellungen.

  • Seite 154: Sources

    ‚ Video Output – Hier können Sie das Videoformat und das Bildseitenverhältnis für die SD- Ausgabe des Blackmagic MultiView 4 HD vorgeben. ‚ Configure – Der Tab „Configure“ (Konfigurieren) gibt Ihnen Kontrolle über folgende Einstellungen: benutzerdefinierte Gerätebezeichnung, Videoausgabe und Overlay- Einstellungen sowie Netzwerkeinstellungen und Anpassungen der seriellen Steuerung.

  • Seite 155: Views

    Views Benutzerdefinierte Labels für Ansichten Wenn Sie Ihren Blackmagic MultiView 16 über die Videohub Control Software steuern, können Sie die Labels der Ansichten ändern, damit sie leichter zu identifizieren sind. So definieren Sie Labels für Ansichten: Klicken Sie auf den Tab „Views“. Klicken Sie in den Einstellungen „Output Labels“...

  • Seite 156: Video Output

    MultiView 16 über die Optionsfelder unter dem Tab „Video Output“ Beim Blackmagic MultiView 4 können Sie auswählen, ob Sie Video über den SDI-Ausgang in Ultra HD oder HD ausgeben möchten und die Bildwechselrate vorgeben. Diese Einstellungen finden Sie im Dropdown-Menü...

  • Seite 157: Ändern Des Layouts Für Die Mehrfachansicht

    MultiView 16 über den Tab „Video Output“ vor Tally Auf dem Blackmagic MultiView 4 HD können Sie in den „Tally“-Einstellungen die Option „Tally override“ vorgeben oder als von einer Blackmagic Kamera oder Kameranummer versendet markieren, wenn das Signal von einem ATEM Mischer an Eingang 4 des MultiView 4 HD gesendet wird.
  • Seite 158 Wenn SD-Video mit einem Seitenverhältnis von 16:9 angeschlossen ist, wählen Sie die Option „Set to 16:9“ (16:9 vorgeben), um die korrekte Bildanzeige zu gewährleisten. Wenn Sie den Blackmagic MultiView 4 HD mit einer SD-Quelle speisen, können Sie im Setup- Dienstprogramm zwischen einer 16:9- und 4:3-Ausgabe wählen. Wählen Sie im Menü „Video Output“...

  • Seite 159: Configure

    Einstellungen „Details“, „Overlay“ und „Network Settings“. Beim Blackmagic MultiView 4 HD zeigt er das Label sowie die Softwareversion an, bietet aber keine Einstellungsmöglichkeiten. Benennen Sie Ihren Blackmagic MultiView 16 oder Blackmagic MultiView 4, um ihn beim Einsatz in der Ferne mühelos zu identifizieren: Klicken Sie auf Den Konfigurations-Tab „Configure“.

  • Seite 160: Label-Sätze Speichern Und Laden

    Auf diese Einstellungen können Sie auch über das LCD-Menü an der Frontblende zugreifen. Bei der Konfiguration des Blackmagic MultiView 4 sind nur die Netzwerkeinstellungen verfügbar. Ändern Sie Netzwerkeinstellungen, indem Sie in das Textfeld klicken und Werte mit Ihrer Tastatur eingeben.

  • Seite 161: Aktualisierung Der Produktsoftware

    Um Ihre Labels zu laden und die Einstellungen für Ihren Label-Satz zu öffnen, klicken Sie auf das Zahnradsymbol und wählen Sie „Load Label Set“ (Label-Satz laden). Navigieren Sie zur Datei, die Ihren gespeicherten Label-Satz enthält und klicken Sie auf „Load“ (Laden). Speichern und laden Sie Labels mit Blackmagic MultiView Setup Aktualisierung der Produktsoftware Hin und wieder muss die Produktsoftware Ihres Blackmagic MultiView zu aktualisiert werden.

  • Seite 162: Einsatz Der Videohub Control Software

    MultiView 16 Ansichten zuordnen. Auch andere Einstellungen können hierüber vorgenommen werden, darunter: Auswahl des Solo-Modus oder der Audioquelle für den Multiview-Ausgang. Auf dem Blackmagic MultiView 4 können mithilfe der Videohub Control Software die Solo-Quelle und die Audioquelle für den Multiview-Ausgang geändert werden.

  • Seite 163: Ansicht Ihrer Eingaben

    Software und anschließend auf eine Eingabeschaltfläche im Quell-Panel. Audio Input Auf dem Blackmagic MultiView 16 und Blackmagic MultiView 4 legen Sie mit der Schaltfläche „Audio Input“ in der Videohub Control Software fest, welche SDI-Audioeingaben an den Multiview- Ausgang geroutet werden. Klicken Sie einfach auf die Schaltfläche „Audio Input“ im Ziel-Panel „Destinations“...

  • Seite 164: Informationen Für Entwickler

    Sowohl der Blackmagic MultiView 16 als auch der Blackmagic MultiView 4 ist über Ethernet steuerbar. Die meisten Features beziehen sich jedoch auf den Blackmagic MultiView 16. Auf dem Blackmagic MultiView 4 können Sie die Solo-Quelle und die Audioquelle für den Multiview-Ausgang ändern.
  • Seite 165 Dieses Beispiel bezieht sich auf den Blackmagic MultiView 16, der über 16 Quellen und 18 Ansichten verfügt. Hinzu kommen die Funktionen „Solo“ auf Ansicht 16 und „Audio“ auf Ansicht 17, die hier als Ausgänge bezeichnet werden. Legende ↵ line feed …...
  • Seite 166 Der folgende Block sendet eingebettetes Audio von Eingang 1 zum Ausgang des MultiView 16: Video Output Routing:↵ 17 0↵ ↵ Der folgende Block sendet eingebettetes Audio von Eingang 1 zum Ausgang des MultiView 4: Video Output Routing:↵ 5 0↵ ↵...

  • Seite 167: Das Rs-422-Protokoll Für Den Blackmagic Multiview 16

    Ohne simultane Updates sieht der zu erwartende Dialog für eine einfache Label-Änderung wie folgt aus: OUTPUT LABELS:↵ 6 new output label seven↵ ↵ ACK↵ ↵ OUTPUT LABELS:↵ 6 new output label seven↵ ↵ Da die Antworten einen asynchronen Charakter haben, sollten Anwender nie automatisch annehmen, dass ihr Update auch ausgeführt wird.
  • Seite 168 N steht für „keine Paritätsprüfung“ („no parity“) oder „keine“ („none“). 8 bezieht sich auf die Datenlänge. 1 steht für Stoppbits. Die Konfiguration N81 setzt sich wie folgt zusammen: Daten ohne Paritätsprüfung beginnen mit einem (1) Startbit, enthalten acht (8) echte Datenbits und ein (1) Stoppbit. Es gibt insgesamt 10 Bits. Das Protokoll ist zeilenorientiert und besteht aus maximal 250 Zeichen pro Befehl.
  • Seite 169 Pin-Nr. Funktion Pin 1 TX + Pin 2 TX - Pin 3 Pin 4 Pin 5 RX - Pin 6 RX + Pinbelegung für den RJ11-Verbinder Meldungen Ist eine Verbindung hergestellt und der Statusbericht aktiviert, so erhält der Nutzer über jede geänderte Routing-Vorgabe auf dem MultiView eine Meldung.
  • Seite 170 Salvo-Befehle Routing-Änderung zur Warteschleife hinzufügen P:0/destination,source P:0/destination,source/destination-2,source-2… Mehrere Routing-Änderungen zur Warteschleife hinzufügen Vorgegebene Routing-Änderungen werden der aktuellen Salvo-Liste für die spätere Ausführung hinzugefügt. Einzelne Statusberichte in Salvo anfordern P?0destination Wenn eine Routing-Änderung für einen vorgegebenen Ziel-Port in die Warteschleife eingereiht ist, wird die Routing-Vorgabe als V:-Meldung zurückgesendet. Statusbericht für alle Ports in Salvo anfordern @ V?0 Jede in die Warteschleife der Salvo eingereihte Routing-Änderung wird als V:-Meldung...

  • Seite 171: Hilfe

    Sie im Blackmagic Support Center unter www.blackmagicdesign.com/de/support. Blackmagic Design Forum Das Blackmagic Design Forum auf unserer Website ist eine praktische Ressource, die Sie für mehr Information und kreative Ideen aufsuchen können. Manchmal finden Sie dort schnellere Lösungen, da möglicherweise bereits Antworten auf ähnliche Fragen von anderen erfahrenen Anwendern und Blackmagic Design Mitarbeitern vorliegen, die Ihnen weiterhelfen.

  • Seite 172: Gesetzliche Vorschriften Und Sicherheitshinweise

    Es befinden sich keine durch den Anwender zu wartenden Teile im Inneren des Gehäuses. Wenden Sie sich für die Wartung an ein Blackmagic Design Service Center in Ihrer Nähe. Nicht in Höhen von über 2000 m über dem Meeresspiegel einsetzen.

  • Seite 173: Garantie

    Defekt innerhalb der Garantiezeit in Kenntnis setzen und die entsprechenden Vorkehrungen für die Leistungserbringung treffen. Es obliegt dem Kunden, für die Verpackung und den bezahlten Versand des defekten Produkts an ein spezielles von Blackmagic Design benanntes Service Center zu sorgen und hierfür aufzukommen. Sämtliche Versandkosten, Versicherungen, Zölle, Steuern und sonstige Ausgaben im Zusammenhang mit der Rücksendung von Waren an uns, ungeachtet des...
  • Seite 174 Manual de instalación y funcionamiento Blackmagic MultiView Junio de 2018 Español...
  • Seite 175 Por otro lado, la versión Blackmagic MultiView 4 es ideal para unidades de producción móviles o más pequeñas y brinda la posibilidad de monitorizar hasta cuatro fuentes en definición HD o UHD.
  • Seite 176 Configuración mediante el panel inteligente Configuración mediante interruptores Interruptores Configuración de interruptores en el modelo Blackmagic MultiView 4 Configuración de interruptores en el modelo Blackmagic MultiView 4 HD Uso del programa Blackmagic MultiView Setup Instalación Pantalla de inicio Configuración mediante el programa Blackmagic MultiView Setup Fuentes...

  • Seite 177: Primeros Pasos

    A efectos de alimentar el modelo MultiView 4 HD, conecte el transformador suministrado a la entrada de 6-36 V para corriente continua. Esta incluye una rosca que permite sujetar el cable a la unidad para evitar que se desconecte accidentalmente.

  • Seite 178: Selección Del Modo De Visualización

    El modelo MultiView 16 permite transmitir señales en distintas definiciones mediante las salidas SDI HD/6G y HDMI. Los modelos Blackmagic MultiView 4 y MultiView 16 disponen de salidas derivadas arriba de cada entrada que permiten conectarlos a otros equipos audiovisuales.
  • Seite 179 2 y 4 en la inferior. Para ver la imagen en pantalla completa, coloque el interruptor 6 en la posición ON. Modo de visualización 2x2 en el modelo MultiView 4 HD con cuatro señales SDI Consulte el apartado Configuración de interruptores en el modelo Blackmagic MultiView 4 HD para obtener más información al respecto. Primeros pasos...

  • Seite 180: Conexión A Redes

    El modelo MultiView 16 cuenta con una altura de 1 U, por lo que cabe cómodamente en bastidores o baúles de transporte. Por otro lado, la versión MultiView 4 es más compacta, de manera que resulta útil para unidades móviles con espacio reducido, aunque también puede instalarse en bastidores. El estante para bastidores especialmente diseñado para dispositivos Teranex Mini cuenta con capacidad para un...

  • Seite 181: Uso De Varios Dispositivos Multiview

    Blackmagic MultiView 4, abra la cubierta protectora de goma. En la base de cada unidad, se incluye una leyenda a fin poder identificarlos fácilmente. ‚ Panel de control inteligente de Teranex Mini – El modelo MultiVIew 4 brinda la posibilidad de intercambiar el módulo frontal por el panel inteligente para conversores Teranex Mini, que cuenta con botones de control, un mando giratorio y una pantalla LCD.

  • Seite 182: Panel De Control Frontal En El Modelo Blackmagic Multiview 16

    Blackmagic MultiView 4 y Blackmagic MultiView 16 están conectados a una red. Consulte el apartado Uso del programa Videohub Control para obtener más información al respecto.

  • Seite 183: Mando Giratorio

    Botón SOLO Permite supervisar imágenes en modo de pantalla completa. Seleccione la fuente que desea visualizar presionando uno de los botones numerados en el panel frontal. Para volver a la pantalla anterior, presione el botón SOLO nuevamente. La función SOLO permite visualizar las fuentes en modo de pantalla completa.
  • Seite 184 También es posible ver las imágenes en pantalla completa. Para ello, presione el botón SOLO en el panel de control y luego seleccione la fuente que desea supervisar. En el modelo Blackmagic Multiview 4, oprima el botón 1 del panel frontal.

  • Seite 185: Información En Pantalla

    Seleccione el elemento que desea modificar y presione SET para abrir la ventana de ajustes. Seleccione entre los tres modos de visualización disponibles según la cantidad de equipos conectados. Entrada para audio Esta opción permite seleccionar la entrada a través de la cual se recibe el audio que se integra en la señal transmitida.

  • Seite 186: Opciones De Salida

    Para evitar errores, las conexiones de entrada del equipo deben coincidir con los números de las entradas en el mezclador. De lo contrario, es posible que el borde se visualice en una ventana que no corresponde. Opciones de salida El menú Video Out permite determinar las preferencias para las señales transmitidas por el dispositivo.

  • Seite 187: Panel Inteligente

    IP. Panel inteligente El modelo MultiView 4 ofrece la posibilidad de reemplazar el panel frontal básico por la versión Teranex Mini Smart Panel, a fin de facilitar el acceso a los distintos parámetros mediante los botones, el mando giratorio y la pantalla LCD integrada.

  • Seite 188: Herramientas Del Panel Inteligente

    LCD frontal del panel de control inteligente. Botones de control y mando giratorio El panel inteligente cuenta con un mando giratorio y varios botones que permiten seleccionar diferentes opciones en el menú de ajustes del modelo MultiView 4. Panel inteligente...

  • Seite 189: Configuración Mediante El Panel Inteligente

    El panel de control inteligente brinda la posibilidad de configurar el dispositivo de manera conveniente y confirmar los cambios a través de la pantalla LCD. Para acceder al menú de configuración en el modelo MultiView 4, presione el botón Menú. Allí podrá modificar los parámetros que se describen a continuación.
  • Seite 190 Para establecer la dirección IP del dispositivo MultiView 4, siga los pasos descritos a continuación: Presione el botón MENU en el panel de control frontal y utilice el mando giratorio para seleccionar la opción Networking.

  • Seite 191: Configuración Mediante Interruptores

    En la versión Blackmagic MultiView 4, estos se encuentran en el panel frontal, detrás de la cubierta protectora de goma. En el modelo Blackmagic MultiView 4 HD, estos se encuentran en el lateral de la unidad. Blackmagic MultiView 4 Utilice la punta de un bolígrafo para cambiar la posición de los interruptores.

  • Seite 192: Configuración De Interruptores En El Modelo Blackmagic Multiview

    1080i59.94 1080i50 SDI OUTPUT BIT 0 Configuración de interruptores en el modelo Blackmagic MultiView 4 Los interruptores de este modelo ofrecen las siguientes posibilidades: Interruptores 8 y 7 – Selección de audio Los interruptores 8 y 7 se representan mediante los bits 1 y 0 respectivamente. Según la posición en la que se encuentren, es posible elegir qué...

  • Seite 193: Configuración De Interruptores En El Modelo Blackmagic Multiview 4 Hd

    NOTA: La instalación del panel inteligente anula la configuración de la unidad efectuada mediante los interruptores. El dispositivo Blackmagic MultiView 4 mantendrá los últimos ajustes realizados a través de cualquiera de las opciones disponibles para ello. Al quitar el panel o actualizar el equipo, es posible que sea necesario mover los interruptores individualmente para aplicar la nueva configuración.
  • Seite 194 Los interruptores de este modelo ofrecen las siguientes posibilidades: Interruptores 8 y 7 – Integrar audio SDI y ver en pantalla completa Estos interruptores ofrecen varias combinaciones que permiten integrar el audio proveniente de cualquier entrada en la señal transmitida. En el modo de pantalla completa, el sonido acompaña a las imágenes, de forma que es posible emplear los interruptores para seleccionar las fuentes.

  • Seite 195: Uso Del Programa Blackmagic Multiview Setup

    Blackmagic MultiView desde cualquier equipo informático con sistema operativo Mac o Windows. Es muy intuitivo y fácil de usar. Además, si el modelo MultiView 4 se encuentra conectado a una red, es posible modificar los ajustes mediante una conexión Ethernet, sin necesidad de recurrir al puerto USB.

  • Seite 196: Pantalla De Inicio

    Sources, Views y Configure. En los modelos Blackmagic MultiView 4 y MultiView 4 HD, la segunda opción no está disponible, dado que no es posible modificar el modo de visualización mediante el programa Videohub Control. Por otra parte, la opción Tally permite configurar los indicadores en el modelo Blackmagic MultiView 4 HD.

  • Seite 197: Fuentes

    ‚ Video Output – Esta opción permite seleccionar el formato y la relación de aspecto para señales en definición estándar en el modelo Blackmagic MultiView 4 HD. ‚ Configure – Permite modificar ciertos ajustes relativos al nombre del dispositivo, el formato de las señales salientes y la información visualizada en la pantalla, además de otros...

  • Seite 198: Salidas

    Salidas Rótulos identificatorios El modelo MultiView 16 brinda la posibilidad de cambiar los rótulos de las ventanas de visualización para facilitar su reconocimiento en el programa Videohub Control. Para modificar los rótulos de las ventanas de visualización, siga los pasos descritos a continuación: Haga clic en la pestaña Views.

  • Seite 199: Salida De Video

    UHD, la salida HD y la relación de aspecto para señales en SD. Por el contrario, el modelo MultiView 4 solo permite establecer la definición de la señal saliente (UHD o HD) y la frecuencia de imagen. Estas opciones están disponibles en el menú desplegable Video Format.
  • Seite 200 Al emplear cámaras de Blackmagic con un mezclador ATEM u otro dispositivo SDI similar fabricado por terceros, es posible anular el sistema de señalización. De esta forma, el modelo MultiView 4 HD intentará determinar la presencia de estas señales en cada fuente SDI. Esto significa que el sistema de señalización se procesa independientemente para cada entrada, y no a través de la señal de...
  • Seite 201 Opciones para la relación de aspecto en la pestaña Video Output del programa MultiView Setup. Información en pantalla En los modelos Blackmagic MultiView 16 y Blackmagic MultiView 4, marque las casillas en la pestaña Overlay para activar las distintas funciones según sea necesario. Opciones disponibles: ‚...

  • Seite 202: Configuración

    Para cambiar el nombre del dispositivo en el modelo Blackmagic MultiView 16 o Blackmagic MultiView 4, a fin de facilitar su identificación al controlar la unidad a distancia, siga los pasos descritos a continuación: Haga clic en la pestaña Configure.

  • Seite 203: Cómo Guardar Y Aplicar Rótulos En Conjunto

    En el modelo MultiView 4, solo están disponibles los ajustes de red. Para modificarlos, haga clic en el cuadro de texto e ingrese los valores con el teclado o marque la casilla correspondiente.

  • Seite 204: Actualización Del Software Interno

    Utilice el programa Blackmagic MultiView Setup para guardar y aplicar rótulos. Actualización del software interno En ocasiones es necesario actualizar el software interno del dispositivo, a modo de obtener prestaciones innovadoras o una mayor compatibilidad con formatos nuevos y equipos modernos. Para actualizar el software interno, siga los pasos descritos a continuación: Conecte el dispositivo a un equipo informático mediante el puerto USB o una red Ethernet.

  • Seite 205: Uso Del Programa Videohub Control

    En el modelo Blackmagic MultiView 4, dicho programa permite cambiar la fuente de audio integrada en la señal transmitida.
  • Seite 206 Sources. Entrada de audio En los modelos Multiview 4 y Multiview 16, es posible utilizar el botón Audio Input del programa Videohub Control para seleccionar la señal SDI cuyo audio se desea transmitir a través de la salida para visualización múltiple del dispositivo.

  • Seite 207: Información Para Desarrolladores

    Los modelos Blackmagic MultiView 4 y Blackmagic MultiView 16 brindan compatibilidad con redes Ethernet. Sin embargo, la mayoría de las funciones solo están disponibles en este último. En el modelo Blackmagic MultiView 4, es posible cambiar la fuente de audio integrada en la señal transmitida.
  • Seite 208 En este ejemplo, se trata del modelo Blackmagic MultiView 16, que cuenta con la misma cantidad de entradas y salidas. Leyenda ↵ line feed … Etc. La versión 2.3 del protocolo Ethernet para dispositivos Videohub se publicó con la versión 4.9.1. del programa interno. Volcado inicial Los dos bloques siguientes brindan información sobre los nombres asignados a las entradas y salidas.
  • Seite 209 El siguiente bloque enviará el audio integrado de la entrada 1 a la salida en el modelo MultiView 16 Video Output Routing:↵ 17 0↵ ↵ El siguiente bloque enviará el audio integrado de la entrada 1 a la salida en el modelo MultiView 4 Video Output Routing:↵ 5 0↵ ↵...

  • Seite 210: Protocolo Rs

    Si no existen actualizaciones simultáneas, el diálogo correspondiente a un simple cambio en el rótulo de una conexión sería el siguiente: OUTPUT LABELS:↵ 6 new output label seven↵ ↵ ACK↵ ↵ OUTPUT LABELS:↵ 6 new output label seven↵ ↵ Debido a que las respuestas no son sincrónicas, se aconseja no dar por sentado que la actualización se llevó...
  • Seite 211 Configuración para el puerto serial RS-422: 9600 N81 9600 es la velocidad de transmisión en baudios (9600 bits/s). N significa que no hay una comprobación de paridad. 8 hace referencia a la longitud de los datos. 1 representa la cantidad de bits de parada. Resumiendo, N81 significa que los datos sin comprobación de paridad comienzan con un bit inicial, incluyen 8 bits de información propiamente dicha, y finaliza con 1 bit de parada.
  • Seite 212 Pin No. Función Pin 1 TX + Pin 2 TX - Pin 3 TIERRA Pin 4 TIERRA Pin 5 RX - Pin 6 RX - Diagrama de pines para el conector RJ11 Notificaciones Luego de haberse establecido la conexión, el cliente recibirá notificaciones cada vez que ocurra un cambio en la asignación de las señales, si la función de informe de estado se encuentra activada.
  • Seite 213 Comandos «salvo» agregar a cola de procesamiento P:0/destination,source P:0/destination,source/destination-2,source-2… agregar múltiples cambios a cola de procesamiento Los cambios en la distribución de señales se agregan a una lista para procesarlos con posterioridad. solicitar estado de asignación individual en lista P?0destination Se envía una notificación con el cambio programado en una asignación específica.

  • Seite 214: Ayuda

    Ayuda Cómo obtener ayuda Visite la página de soporte técnico en el sitio web de Blackmagic Design a fin de obtener ayuda rápidamente y acceder al material de apoyo más reciente para los productos descritos en este manual. Página de soporte técnico Las versiones más recientes de este manual, los distintos programas mencionados y el material de...

  • Seite 215: Información Sobre Normativas Y Seguridad

    Información sobre normativas y seguridad Normativas Tratamiento de desechos de equipos eléctricos y electrónicos en la Unión Europea: Este símbolo indica que el dispositivo no debe desecharse junto con otros residuos domésticos. A tales efectos, es preciso llevarlo a un centro de recolección para su posterior reciclaje.

  • Seite 216: Garantía

    Para acceder al servicio proporcionado bajo los términos de esta garantía, el Cliente deberá dar aviso del defecto a Blackmagic Design antes del vencimiento del período de garantía y encargarse de los arreglos necesarios para la prestación del mismo. El cliente será responsable por el empaque y el envío del producto defectuoso al centro de servicio técnico designado por Blackmagic Design y deberá...
  • Seite 217 安装操作手册 Blackmagic MultiView 2018 年 6 月 中文...
  • Seite 218 欢迎辞 感谢您购买Blackmagic MultiView！ 我们的梦想是让人 人都能拥有最 优质的视频设备， 让广电业成为真正充满创意的行 业。 MultiView 16能搭配使用市售经济型Ultra HD电视机， 因此相当于为您提供了多达16台 独立的广播级监视器。 MultiView 16无愧为一款物美价廉的广播级多画面监看设备！ Blackmagic MultiView 4则非常适合纳入小规模以及移动式制作流程， 可通过单个HD或Ultra HD显示屏为您提供多达四路信号源进行监看。 您甚至还可以把其中一台MultiView的输出接 口和另一台相连， 将多台MultiView组合到一起， 根据需要打造出您自己的监看装备！ 本操作手册涵盖您安装Blackmagic MultiView所需的全部信息。 如果不明确IP地址或不熟 悉计算机网络设置， 请向技术人员咨询相关事宜。 Blackmagic MultiView可通过Videohub Control软件进行控制， 该软件安装步骤简单， 安装完成后您只需设置几项技术偏好即可。 请访问公司网站www.blackmagicdesign.com/cn， 并到支持页面下载最新版操作手册以及 软件升级。 最后， 请您在下载软件更新时为您的Blackmagic MultiView完成设备注册， 以便...
  • Seite 219 安装Teranex Mini Smart Panel Teranex Mini Smart Panel功能介绍 控制按钮和旋钮 使用Teranex Mini Smart Panel更改设置 使用开关更改设置 内置开关 Blackmagic MultiView 4上的开关设置 Blackmagic MultiView 4 HD上的开关设置 使用 Blackmagic MultiView Setup 安装Blackmagic MultiView Setup Blackmagic MultiView Setup的主页面 使用Blackmagic MultiView Setup更改设置 Sources （源） Views （分割画面） Video Output （ 视频输出）...

  • Seite 220: 连接电源

    有准备工作和注意事项。 连接电源 为Blackmagic MultiView连接电源时， 只需将标准IEC电源线插入设备后面板的110-240V AC电源 输入口即可。 提示 Blackmagic MultiView 4还支持以太网供电， 您只需将其插入以太网交换机就可以获 得PoE+。 如果您同时为MultiView 4连接了AC电源和POE+， 那么当一个连接断开或是有误时， 它将自动切换到另一个电源供应上。 为Blackmagic MultiView 4 HD连接电源时， 请将产品自带的电源适配器连接到6-36V DC输入上。 插头上配有通过螺丝固定的保护壳， 可确保设备顺利运行并防止意外断电。 Blackmagic MultiView 4 连接 SDI 信号源和监视器 将SDI信号源连接到Blackmagic MultiView的SDI视频输入接口。 设备将自动检测视频格式并通过多 画面分割输出显示画面。 要查看输出画面， 只需将监视器连接到SDI或HDMI多画面分割输出接口即可。 Blackmagic MultiView 4...

  • Seite 221: 设置Multi View分割画面布局

    MENU 6G-SDI IN HDMI OUT 6G-SDI OUT HD-SDI OUT 提示 所有Blackmagic MultiView 16的SDI和HDMI输出口都可同时用于Ultra HD和HD多画 面监看。 使用Blackmagic MultiView 4机型时， 您可以通过内置开关、 选购的Teranex Mini Smart Panel， 或通过Blackmagic MultiView Setup实用软件来选择Ultra HD或HD多画面分割 输出设置。 SOLO VIEW MENU 设置 Multi View 分割画面布局 您可以根据需要来更改Multi View画面布局。 例如， Blackmagic MultiView 4和Blackmagic MultiView 4 HD机型可设为2x2画面布局或全屏监看。...
  • Seite 222 MENU 要设置Blackmagic MultiView 16的布局视图， 请先按 “MENU” 按钮， 然后使用旋钮选择 相应的布局， 再按 “SET” 即可。 4x4布局可在一台监视器上为您提供16路画面监看 设置 Blackmagic MultiView 4 的分割画面布局 Blackmagic Multiview 4的默认设置为2x2画面布局。 要将Blackmagic MultiView 4的画面布局改为 “SOLO” 全屏监看模式， 可按下Teranex Mini Smart Panel上标有 “1” 的控制按钮， 如按下 “2” 按钮 则将更改回2x2画面布局模式。 您还可以在设置应用软件中通过 “Configure” （配置） 选项卡来更改布局。...

  • Seite 223: 连接到网络

    制面板进行远程操控。 将Blackmagic MultiView连接到以太网后， 该网络中的其他计算机和Videohub 控制面板均能查看到这台Blackmagic MultiView， 并对它进行远程控制。 将Blackmagic MultiView连接到您的网络步骤如下： 开启Blackmagic MultiView。 使用标准RJ45以太网线将Blackmagic MultiView连接到您的网络或计算机。 完成网络连接后， 请确保您的Blackmagic MultiView所使用的IP地址不同于该网络下的其他设备。 如使用Blackmagic MultiView 16型号， 或者安装了Teranex Mini Smart Panel的MultiView 4型号时， 您还可以通过设备控制面板上的LCD菜单来更改网络设置。 此外， 您还可以通过USB接口将Blackmagic MultiView和计算机相连， 并使用Blackmagic MultiView Setup软件来更改网络设置。 关于更改网络 设置的详细内容， 请查阅本手册 “更改设置” 部分的内容。 连接串行控制 第三方矩阵控制器可通过RS-422串行接口来控制Blackmagic MultiView 16。 更多关于串行控制的...

  • Seite 224: 使用多台Multiview

    Teranex Mini Smart Panel智能前面板， 以便使用其内置的控制按钮、 旋钮以及LCD屏幕。 这些功 能和Blackmagic MultiView 16前面板的控制项非常接近， 能够为您提供便捷直观的本地控制。 ‚ Blackmagic MultiView Setup – 通过USB或以太网连接后， 您可以在计算机上使用这款设 置软件来更改设置。 详情请参考 “Blackmagic MultiView Setup” 部分的内容。 ‚ Videohub Control 软件 – 当Blackmagic MultiView 16或Blackmagic MultiView 4连接到网络 时， 您可以使用Blackmagic Videohub Control控制软件来进行信号指派和分割画面更改， 并选择音频输入源。 请阅读 “使用Videohub Control软件” 部分内容获得更多信息。 更改设置...

  • Seite 225: Blackmagic Multiview 16的前面板控制

    Blackmagic MultiView 16 的前面板控制 Blackmagic MultiView 16的前面板可实现各项设置的快速更改。 首次启动Blackmagic MultiView 16时， 您会看到设备自带的LCD屏幕上显示主页面。 主页面是默认显示 界面， 里面包含各项设置的快捷浏览信息， 例如： ‚ 多画面分割输出帧率 – 位于左上角， 可显示您的Ultra HD SDI多画面分割输出所选的帧率。 ‚ 音频输入 – 位于多画面分割输出帧率的一侧， 可显示哪路SDI输入被用于HDMI和SDI多画 面分割输出信号上的嵌入音频。 ‚ 多画面分割布局 – 可显示您所选的多画面分割布局。 主页面是Blackmagic MultiView 16前面板LCD屏幕 的默认显示内容。 该页面可显示您所选择的多画面 分割布局、 多画面分割SDI输出的帧率， 以及被选中 LOOP OUT 用于在多画面分割输出上嵌入音频的SDI输入。...
  • Seite 226 SOLO 按钮 按 “SOLO” 按钮可以全屏视图监看单个画面。 您也可以按控制面板上任意一个数字按钮， 以全屏模式 监看单个画面。 再次按下 “SOLO” 按钮可返回到多画面分割布局。 SOLO功能可在全屏模式下监看某路分割画面。 MENU 按钮 按下 “MENU” 按钮可打开设置界面。 使用旋钮和按钮来更改设置， 然后再次按 “MENU” 按钮回 到主页面。 SET 按钮 按 “SET” 按钮可选择某项要调整的设置。 完成设置更改后， 再次按下 “SET” 按钮可确认该项更改。 SRC 和 VIEW 按钮 这两个按钮可用于选择各路输入源分别显示到哪路分割画面中。 浏览设置菜单时， SRC和VIEW按 钮还可被用于在设置选项间上下移动。 旋钮 使用旋钮来滚动显示各项设置，...
  • Seite 227 举例说明， 如果您连接有4路输入， 只要选择2x2布局即可以垂直 x 水平网格显示这四个分割画面。 为了以最佳效果监看各路输入， 请根据所连接的输入数量选择最为合适的分割画面布局。 共有四类多画面分割布局供您选择： ‚ 2x2 可显示4个分割画面。 如果您连接了一台Ultra HD监视器， 每路信号源将以原生HD分 辨率显示。 ‚ 3x3 可显示9个分割画面。 ‚ 4x4 可显示所有16个分割画面。 提示 您也可以按Blackmagic MultiView 16控制面板上的 “SOLO” 按钮， 然后选择 一个数字按钮， 以全屏模式监看相应分割画面。 使用Blackmagic MultiView 4机型 时， 在Teranex Mini Smart Panel上按下标有 “1” 的SOLO按钮。 使用旋钮或数字按钮来选择您要将某路 信号源指派到哪个分割画面。 更改设置...
  • Seite 228 高光显示您想要进行调整的菜单条目， 并按 “SET” 依次浏览各项设置。 共有3个不同的多画面分割布局模式， 请根据您连接的输入数量进行相应选择。 Audio In （音频输入） 该设置可选择在哪路SDI输入上提取音频并嵌入到多画面分割输出上。 Overlay （叠加） 该子菜单可通过开启或关闭叠加功能来更改多画面分割的外观。 叠加功能如下： ‚ Border （ 边框） – 可将每个分割画面以网格形状分开。 ‚ Label （ 标签） – 可显示或隐藏分割画面的标签。 标签可使用Blackmagic MultiView Setup 进行修改。 ‚ Audio Meters （音频表） – 可开启或关闭所有分割画面的音频VU表。 每个分割画面都可以 显示出嵌入到每个SDI信号中的前两个通道， 以便您参考分割画面并监看音频电平。 ‚ SDI Tally – 如果Blackmagic MultiView 16的输入16上连接了ATEM切换台的SDI节目输出， 当某个 信号源切换到直播时，...
  • Seite 229 为了使Tally良好工作， 请确保您连接的Blackmagic MultiView 16输入与ATEM切换台的输入编号相 符， 否则Tally可能出现在错误的分割画面上。 Video Out （ 视频输出） 视频输出设置可控制Blackmagic MultiView 16上的输出选项。 ‚ Video Format （ 视频输出） – 使用这一设置可将Ultra HD多画面分割输出帧率更改为 2160p29.97或2160p25。 HD多画面分割输出帧率将转为Ultra HD输出。 按下旋钮可取消 设置更改， 或者返回上一个菜单。 ‚ HD Output （ HD 输出） – 可为HD多画面分割输出选择隔行扫描或逐行扫描。 如果选择的视 频格式为2160p29.97， 那么HD输出可以是1080p29.97或1080i59.94。 同样的， 如果选择了 2160p25，...

  • Seite 230: Teranex Mini Smart Panel

    灯光导出照亮标配面板上的状态指示灯。 塑料管应和标配前面板保持连接状态。 提示 如果要重新安装回标配前面板， 请确保灯管对齐设备前方的管槽。 将智能前面板后侧的接口对准Blackmagic MultiView 4正面的连接口后， 再将智能前面 板轻轻推入设备， 直至接口牢牢固定。 智能前面板应与Blackmagic MultiView 4的正面 紧密贴合并固定到位。 将标配前面板上的M3螺丝重新安装到智能前面板上。 如果Blackmagic MultiView 4安装在Teranex Mini Rack Shelf机架上， 您需要先将Blackmagic MultiView 4从机架上卸下方可拆装其前面板的螺丝。 详细内容请参考 “机架式安装” 章节。 Blackmagic MultiView 4的USB端口在安装了智能前面板后依然可以使用。 只需打开USB橡胶盖即 可找到该端口。 安装了Smart Panel时， 前面板的小型开关将被盖住， 不再使用， 因为现在所有设置只要 通过LCD屏幕菜单就可以更改。 Teranex Mini Smart Panel...

  • Seite 231: Teranex Mini Smart Panel功能介绍

    为您的Blackmagic MultiView 4安装Teranex Mini Smart Panel时， 请手持智能 前面板， 并将其后侧的接口对准转换器正面的接口以便固定到位。 提示 标配基本款前面板的设计非常牢固， 因此如果您需要将Blackmagic MultiView 4 安装到设备机架系统后侧， 或者安装在布满线缆且有工作人员频繁走动的位置时， 可以重 新安装基本款前面板。 Teranex Mini Smart Panel 功能介绍 智能前面板的功能和MultiView 16自带的控制面板类似。 主页面是LCD屏幕菜单首先出现的功能， 也是 默认显示界面， 里面包含各项设置的快捷浏览信息， 例如： ‚ 多画面分割输出帧率 – 位于左上角， 可显示您的Ultra HD SDI多画面分割输出所选的帧率。 ‚ 音频输入 – 位于多画面分割输出帧率的一侧， 可显示哪路SDI输入被用于HDMI和SDI多画...

  • Seite 232: 使用Teranex Mini Smart Panel更改设置

    AUDIO 视频监视器 – 显示了主页面屏幕， 控制按钮 且当更改设置时使用。 使用 Teranex Mini Smart Panel 更改设置 使用Teranex Mini Smart Panel更改设置非常简便， 您可以立即在LCD上看到您的设置并加以确认。 在Teranex Mini Smart Panel上按下 “Menu” （菜单） 软按钮， 可进入Blackmagic MultiView 4的设置 菜单。 在此您可以进行如下设置： 高光显示想要调整的菜单选项， 并按下 “Set” （设置） 将其选中。 使用旋钮在各 设置选项间移动。 Audio In （音频输入） 该设置可选择在哪路SDI输入上提取音频并嵌入到多画面分割输出上。...
  • Seite 233 视频格式 Blackmagic MultiView 4可设为Ultra HD或HD输出， 帧率可为每秒29.97帧或每秒25帧。 通过此设置 在可用的分辨率和帧率选项间进行选择。 Overlay （叠加） 叠加子菜单可开启或关闭叠加信息。 叠加功能如下： ‚ Border （ 边框） ： 可将每个分割画面以网格形状分开。 ‚ Labels （标签） ： 可显示或隐藏分割画面的标签。 标签可使用Blackmagic MultiView Setup 进行修改。 ‚ Audio Meters （音频表） ： 可开启或关闭所有分割画面的音频VU表。 每个分割画面都可以显示 出嵌入到每个SDI信号中的前两个通道， 以便您参考分割画面并监看音频电平。 Network （网络） 当Blackmagic MultiView 4连接到网络时， 网络设置可用来设定设备的IP地址、 子网络以及网关地址。...

  • Seite 234: 使用开关更改设置

    使用开关更改设置 Blackmagic MultiView 4和MultiView 4 HD上设有小型内置开关， 可用来更改设置。 使用Blackmagic MultiView 4时， 这些开关位于前面板橡胶防尘盖下。 使用Blackmagic MultiView 4 HD时， 这些开关位于设备一侧。 Blackmagic MultiView 4 使用笔尖拨动开关来调整设置。 HDMI OUT SD/HD/3G/6G-SDI IN ETHERNET 设备底部印有开关设置图表。 请从左到右仔细观察8到1号开关， 以确保您的开关设置对应相关说明。 内置开关 Blackmagic MultiView 4底部印有开关设置图表。 请从左到右仔细观察8到1号开关， 以确保您的开关设置 对应相关说明。 提示 虽然设备底部已印有开关设置图表， 但是将来设备更新后或将添加新的设置功能， 因此 请关注本操作手册的最新版本发布， 以便获得最新的信息。 请前往Blackmagic Design的支持...

  • Seite 235: Blackmagic Multiview 4上的开关设置

    Blackmagic MultiView 4 上的开关设置 Blackmagic MultiView 4 AUDIO SOURCE INPUT 1 AUDIO SELECTION BIT 1 INPUT 2 INPUT 3 AUDIO SELECTION BIT 0 INPUT 4 LABELS OFF LABELS ON AUDIO METERS AUDIO METERS SDI OUTPUT BORDER OFF BORDER ON 2160p29.97...

  • Seite 236: Blackmagic Multiview 4 Hd上的开关设置

    2 、 1 号开关 2、 1号开关分别代表Bit 1、 0。 通过设置2、 1号开关的开/关的组合， 您可以选择MultiView 4型号中SDI信 号的输出格式。 SDI 输出选择表 SDI 输出 2 号开关 1 号开关 开关示意图 2160p29.97 ON （开） ON （开） 2160p25 ON （开） OFF （关） 1080i59.94 OFF （关） ON （开） 1080i50 OFF （关）...
  • Seite 237 Blackmagic MultiView 4 HD的开关可用来更改以下设置 8 号和 7 号开关 – 选择 SDI 音频加嵌和全屏 8号和7号开关合在一起可提供四种开/关组合。 有了这四种不同的组合， 您就可以将来自任何四路 SDI输入的音频加嵌到多画面分割输出上。 在全屏模式下， 音频会跟随视频， 因此您可以使用这些开 关来选择视频源和音频源。 音频选项表 音频源 8 号开关 7 号开关 开关示意图 OFF （关） OFF （关） 输入1 ON （开） OFF （关） 输入2 OFF （关） ON （开）...

  • Seite 238: 使用 Blackmagic Multiview Setup

    双击安装程序并遵循提示来安装Blackmagic MultiView Setup。 在 Windows 系统下安装 双击内附的安装文件， 如果您从Blackmagic Design网站下载该程序， 请找到下载文件夹， 并双击其中的安装文件。 根据安装提示操作， 并同意License Agreement许可协议条款， Windows会自动安装该软件。 点击Windows系统的 “开始” 按钮， 并依次进入 “所有程序” >Blackmagic Design>MultiView。 Multi View文件夹里含有Blackmagic MultiView Setup应用程序。 在 Mac OS X 系统下安装 双击内附的安装文件， 如果您从Blackmagic Design网站下载该程序， 请找到下载文件夹， 并双击其中的安装文件。 根据安装提示操作， Mac OS X会自动安装该软件。...

  • Seite 239: Blackmagic Multiview Setup的主页面

    MultiView Setup来更改Blackmagic MultiView的各项设置。 使用 Blackmagic MultiView Setup 更改设置 点击设置图标打开Blackmagic MultiView的设置。 设置窗口里您将看到名为 “Sources” （源） 、 “Views” （分割画面） 以及 “Configure” （配置） 的三个选项卡。 使用Blackmagic MultiView 4和MultiView 4 HD机型时， 由于分割画面无法通过Videohub Control软件来调整， 因此 “Views” （分割画面） 设置 不可用。 Blackmagic MultiView 4 HD还设有 “Tally” 菜单， 可用来更改Tally设置。 提示...

  • Seite 240: Sources （源

    因此您能迅速识别多画面分割布局中的每个信号源。 ‚ Sources （源） – 可用来自定义您的输入标签。 该选项卡可更改多画面分割布局中信号源标签 的显示方式。 ‚ Views （分割画面） – 这一选项卡只有通过Videohub Control软件控制Blackmagic MultiView 16时方可使用。 为分割画面更改名称后， 您能够更容易在Videohub Control软件 的Destination面板中加以识别。 ‚ 视频输出– 可从Blackmagic MultiView 4 HD上自定义视频格式和SD输出宽高比。 ‚ Configure （配置） – 可控制多项设置， 包括设备名称自定义、 视频输出和叠加设置， 以及网络设 置和串行控制调整。 Sources （源） 自定义输入标签 为信号源添加标签可有助于快速识别多画面分割布局中的每路信号。 您还可以保存和加载标签组，...

  • Seite 241: Views （分割画面

    Views （分割画面） 自定义分割画面标签 如使用Blackmagic MultiView 16机型， 您可以更改分割画面的标签， 因此当通过Videohub Control 软件控制MultiView 16时能够更容易便于识别。 自定义分割画面标签步骤如下： 点击 “Views” 选项卡。 到 “Output Labels” （输出标签） 设置下， 点击想要更改的输出源名称文本框并键入新标签。 点击 “Save” 以确认设置。 当这些分割画面标签仍处于其默认状态时， 您会注意到输出17的标签为 “Solo” （单画面） ， 输出18 的标签为 “Audio” （音频） 。 输出17可更改 “Solo” （单画面） 设置的软件标签， 这一功能可通过Blackmagic MultiView 16的前面 板进行控制。...

  • Seite 242: Video Output （ 视频输出

    使用Blackmagic MultiView 4机型时， 您可以选择通过SDI输出Ultra HD还是HD视频， 以及设定帧率等。 这些设置全都位于 “Video Format” （视频格式） 下拉菜单中。 Blackmagic MultiView 4的 “Video Output” （视频输出） 选项卡 包含了一个视频格式选项下拉表， 里面有分辨率和帧率选项 如使用Blackmagic MultiView 4 HD， 您可以使用 “视频格式” 菜单选择HD帧率， 以及输出隔行扫描还 是逐行扫描视频。 您还可以为Blackmagic MultiView 4 HD选择16:9或4:3的SD宽高比。 Blackmagic MultiView 4 HD的 “Video Output” （视频输出） 选项卡可用来选择输出HD分辨率和帧率，...
  • Seite 243 如使用Blackmagic MultiView 4 HD， 您可将Tally配置设置为 “Tally Override” 或设为Blackmagic摄 影机， 或从ATEM切换台发送到MultiView 4 HD的摄影机号码。 MultiView Setup软件上 “Tally” 菜单中的Tally选项 选择和切换台输入对应的Tally信号时， 您可以在输入1到4的文本框中输入1到99的摄影机编号。 Tally Override Tally信号通常由连接到MultiView最后一个SDI输入上的节目返送信号提供。 但是， 您可能想要将所有 摄影机连接到所有分割画面上。 如果您使用Blackmagic Design摄影机并连接到ATEM切换台或其他带有第三方Tally系统的SDI切换台， 就可以启用 “Tally Override” 功能。 选择了 “Tally Override” 功能后， 您的MultiView 4 HD就会寻找 嵌入在每路SDI输入上的Tally信号。 也就是说， 所有分割画面都将单独接收Tally信号， 而不是通过设 备最后一个输入的节目返送上接收一组Tally信号。 使用Blackmagic MultiView Setup...
  • Seite 244 当您将一路SD信号源输入到Blackmagic MultiView 4 HD时， 您可以使用设置软件来切换16:9和4:3输出 画面。 到 “Video Output” （视频输出） 菜单中， 选择一个SD宽高比选项。 MultiView设置软件里 “视频输出” 菜单中的SD宽高比选项 Overlay Displays （叠加显示） Blackmagic MultiView 16和Blackmagic MultiView 4的 “Overlay” （叠加） 设置中设有复选框， 可用 来启用Blackmagic MultiView中的各项功能。 叠加功能如下： ‚ Border （ 边框） ： 可将每个分割画面以网格形状分开。 ‚ Labels （标签） ： 可显示或隐藏分割画面的标签。 标签可使用Blackmagic MultiView Setup 进行修改。...

  • Seite 245: Configure （配置

    ‚ SDI Tally ： 当Blackmagic MultiView 16的16号输入或Blackmagic MultiView 4的4号输入连接到 ATEM切换台的节目SDI输出上时， 一旦将视频源切换为播出状态， 画面上就会显示Tally边框。 Tally功能可通过在叠加设置中勾选 “Turn on SDI Tally” 复选框来启用。 取消勾选可禁用该 项功能。 输入号码可在设置软件中指派， 以便Tally正确显示。 在Blackmagic MultiView 16和Blackmagic MultiView 4机型上， “Configure” （配置） 选项卡中的叠加设置可以开启或关闭边框、 分割画面标签、 音频表等叠加信息， 甚至还可添加SDI Tally边框 提示 为了使Tally正常工作， 请确保您所连接的Blackmagic MultiView的所有输入 都与ATEM切换台的输入编号相符， 否则Tally可能显示在错误的分割画面上。...

  • Seite 246: 保存和加载标签组

    网络和串行控制设置 通过USB将Blackmagic MultiView 16连接到计算机上后， 您可以使用Blackmagic MultiView Setup 软件来设置Network Settings （网络设置） 和Serial Control Settings （串行控制设置） 。 此外， 您还 可以通过设备的前面板LCD屏幕菜单来更改这些设置。 当为Blackmagic MultiView 4进行配置时， 仅有网络设置可用。 要更改网络设置， 请点击相应的文本框并使用键盘键入相应值， 或者勾选相应的复选框即可。 连接到网络后， 您可能需要对MultiView 16的 “Network Settings” （网络设置） 进行相应更改。 “Serial Control” （串行控制） 设置让您可以根据RS-422远程控制设置需要为MultiView 16 配置Lietch用户或服务器 要设置串行控制， 请根据以下步骤将Blackmagic MultiView 16通过USB连接到您的计算机：...

  • Seite 247: 更新内部软件

    使用Blackmagic MultiView Setup保存并加载标签。 更新内部软件 您需要定期更新Blackmagic MultiView的内部软件。 升级内部软件可以添加新功能、 兼容新硬件， 并支持新格式等。 更新Blackmagic MultiView内部软件步骤如下： 通过USB或以太网将Blackmagic MultiView连接到您的计算机。 运行Blackmagic MultiView Setup， 软件会自动显示网络中所连接的Blackmagic MultiView。 点击产品图片或产品名称下方的设置图标来选择您的Blackmagic MultiView。 Blackmagic MultiView Setup会告知是否需要更新。 如果需要更新， 请点击 “Update” 按钮， 并完成软件安装。 请确保在更新过程中不要断开 Blackmagic MultiView。 更新完成后， 点击 “Close” 按钮关闭。 点击 “Update” （更新） 按钮安装新的内部软件。 请确保在更新过程中不要断开Blackmagic MultiView。 使用Blackmagic MultiView Setup...

  • Seite 248: 使用 Videohub Control 软件

    使用 Videohub Control 软件 将您的Blackmagic MultiView 16连接到网络中后， 您可以在Mac或Windows计算机上使用 Blackmagic Videohub Control软件， 将Blackmagic MultiView 16的视频输入指派到多画面分割布局的 不同分割画面上。 Blackmagic MultiView的SDI输入会以按钮形式显示在 “Sources” 面板中， 各路 分割画面则会以按钮形式显示在 “Destinations” 面板中。 Videohub软件安装程序中包含了Videohub Control应用程序， 该应用程序也可在Blackmagic Design网站的支持页面进行下载， 网址： www.blackmagicdesign.com/cn/support。 备注 您可以使用Videohub Control软件将源信号指派到Blackmagic MultiView 16画面上， 以及为多画面分割输出选择单画面模式或音频源等其他设置。 使用Blackmagic MultiView 4机型时， 您可以使用Videohub Control软件为多画面输出更改单画面和音频源。...
  • Seite 249 当Blackmagic MultiView 16的前面板上的 “SOLO” 按钮启用时， “Solo Input” 按钮可以决定哪路输 入将全屏显示。 点击Videohub Control的Destination面板中的 “Solo Input” 按钮， 再点击Sources面 板中的一个输入按钮即可。 Audio Input （ 音频输入） 当使用Blackmagic MultiView 16及Blackmagic MultiView 4时， 您可以使用Videohub Control软件中的 “Audio Input” （音频输入） 按钮来决定哪路SDI输入的音频将被指派到多画面分割输出上。 点击 Videohub Control的Destination面板中的 “Audio Input” 按钮， 再点击Sources面板中的一个输入按 钮就可以立即将该输入的音频指派到该多画面分割输出了 。...

  • Seite 250: Developer Information

    Controlling your MultiView via Ethernet is available on Blackmagic MultiView 16 and Blackmagic MultiView 4, however, most features are relevant to Blackmagic MultiView 16. On Blackmagic MultiView 4, you can change the solo source and audio source for the multi view output.
  • Seite 251 This example is for the Blackmagic MultiView 16 which has 16 sources and 18 views including solo which is view 16 and audio which is view 17, referred to here as outputs. Legend ↵ line feed … and so on Version 2.3 of the Blackmagic Videohub Ethernet Protocol was released with Videohub 4.9.1 software Initial Status Dump...
  • Seite 252 The following block will send embedded audio from input 1 to the MultiView 16 output: Video Output Routing: ↵ 17 0 ↵ ↵ The following block will send embedded audio from input 1 to the MultiView 4 output: Video Output Routing: ↵ 5 0 ↵ ↵...

  • Seite 253: Blackmagic Multiview 16 Rs-422 Protocol

    In the absence of simultaneous updates, the dialog expected for a simple label change is as follows: OUTPUT LABELS: ↵ 6 new output label seven ↵ ↵ ACK ↵ ↵ OUTPUT LABELS: ↵ 6 new output label seven ↵ ↵ The asynchronous nature of the responses means that a client should never rely on the desired update actually occurring and must simply watch for status updates from the MultiView and use only these to update its local representation of the server state.
  • Seite 254 The RS-422 serial port is configured as 9600 N81: 9600 is the line speed, or baud rate, at 9600 bits/sec. N represents no parity check, or ‘none’. 8 is the data length. 1 is for stop bits. To summarize N81, data without a parity check begins with 1 start bit, includes 8 true data bits, and 1 stop bit.
  • Seite 255 Pin No. Function Pin 1 TX + Pin 2 TX - Pin 3 Pin 4 Pin 5 RX - Pin 6 RX + Pinout diagram for the RJ11 connector Notifications Once connected, if status reporting is enabled, the client will receive a notification message when a route changes on the MultiView.
  • Seite 256 Salvo Commands queue route change P:0/destination,source … queue multiple route changes P:0/destination,source/destination-2,source-2 The specified routing changes are added to the current salvo for later execution. request individual port status in salvo P?0destination If a routing change for the specified destination port is queued, the route will be returned as a notification.
  • Seite 257 帮助 获得帮助 获得帮助最快捷的途径是登陆Blackmagic Design在线支持页面， 并浏览有关Blackmagic MultiView 的最新支持信息和材料。 Blackmagic Design 在线支持页面 请登陆Blackmagic Design支持中心www.blackmagicdesign.com/cn/support获得最新版操作手册、 软件以及技术答疑文章。 Blackmagic Design 论坛 您可以登陆我们的网站访问Blackmagic Design论坛， 获得更多信息和有用的创意资源。 访问论坛 也是获取帮助的一个捷径， 因为论坛中不乏经验丰富的用户和Blackmagic Design的员工， 他们都能 为您答疑解惑。 请登陆网址http://forum.blackmagicdesign.com进入论坛。 联系 Blackmagic Design 支持中心 如果我们提供的支持信息和论坛均无法解答您的疑问， 请到支持页面下点击 “给我们发送电子邮件” 按钮即可发送技术支持请求。 或者， 您也可以点击 “查找您所在地区的支持团队” 按钮， 致电您所在地 区的Blackmagic Design支持中心获得帮助。...

  • Seite 258: 监管告知与安全信息

    根据产品所附的提示标志， 本设备不得与其它废弃材料共同处置。 处置废弃设备时， 必须交给 指定收集点进行回收。 对废弃设备进行单独收集并回收能够节省自然资源， 且回收方式不 会损害环境和人体健康。 获取更多关于废弃设备回收点的信息， 请联系您所在城市的回收站， 或当时购买设备的经销商。 本设备经过测试， 符合FCC规则的第15部分对A类数字设备的限制。 这些限制旨在为运行于 商业环境中的设备提供合理保护， 使其免受有害干扰的影响。 本设备可生成、 使用且辐射射 频能量， 如果未按照安装手册来安装和使用本设备， 则可能导致对无线电通信的有害干扰。 在住宅区运行本产品可能会产生有害干扰， 在这种情况下将由用户自行承担消除干扰的费用。 必须满足以下条件后方可操作： 设备不会造成有害干扰。 设备必须能够承受任何干扰， 包括可能导致意外操作的干扰。 必须使用有高品质屏蔽的HDMI电缆连接HDMI接口。 安全信息 设备必须连接在配有保护地线的电源插座。 为了降低触电风险， 请勿将设备放在会滴水或溅水的地方。 设备适合在环境温度低于40ºC的热带地区使用。 确保设备四周留有足够的空间， 不受阻碍。 安装在机架上时， 确保相邻设备不会阻碍通风。 设备内部零件 维修服务请联系当地Blackmagic Design服务中心。 请在海平面高度为2000米以下的地区使用。 监管告知与安全信息...
  • Seite 259 必然损坏等损坏的可能性。 若消费者对本设备进行非法使用， BLACKMAGIC DESIGN概不负责。 对因使用本产品造成的损失， BLACKMAGIC DESIGN概不负责。 本产品的操作风险由用户自行承担。 © Copyright 2018 Blackmagic Design 版权所有。 “Blackmagic Design” 、 “DeckLink” 、 “HDLink” 、 “Workgroup Videohub” 、 “Multibridge Pro” 、 “Multibridge Extreme” 、 “Intensity” 以及 “Leading the creative video revolution” 均为美国及其他国家的注 册商标。 所有其他公司名称及产品名称可能是其他所有者的注册商标。...
  • Seite 260 설치 및 사용 설명서 Blackmagic MultiView 2018 년 6 월 한국어...
  • Seite 261 MultiView 16 을 사용하면 저렴한 비용으로 진정한 방송급 멀티 소스 모니터링을 사용할 수 있습니다 . Blackmagic MultiView 4 는 작고 휴대성이 높은 프로덕션에 완벽한 제품으로 HD/Ultra HD 화면에서 최대 4 개의 영상 소스를 모니터할 수 있습니다 . 한 대의 MultiView 출력을 다른...
  • Seite 262 Teranex Mini Smart Panel 에서 설정 변경하기 스위치를 사용한 설정 변경 내장 스위치 Blackmagic MultiView 4 스위치 설정 Blackmagic MultiView 4 HD 스위치 설정 Blackmagic MultiView Setup 사용하기 Blackmagic MultiView Setup 설치하기 Blackmagic MultiView Setup 홈페이지 Blackmagic MultiView Setup 을 사용한 설정 변경...

  • Seite 263: 시작하기

    모두 연결되어 있는 경우 이 중 하나의 연결이 끊기거나 고장날 시 , 다른 전원으로 자동 전환됩니다 . Blackmagic MultiView 4 HD 전원을 연결하려면 전원 공급 장치를 6V-36V DC 입력에 연결하세요 . 제품에 전원을 단단히 고정할 수 있는 나사 하우징을 탑재해 실수로 전원이 분리되는 일을...

  • Seite 264: 멀티뷰 레이아웃 설정하기

    필요에 맞게 멀티뷰 레이아웃을 변경할 수 있습니다 . 예를 들어 , Blackmagic MultiView 4 와 Blackmagic MultiView 4 HD 를 2x2 또는 Solo 로 설정할 수 있습니다 . Blackmagic MultiView 16 은 2x2, 3x3, 4x4 또는 Solo 보기로 설정할 수 있습니다 .
  • Seite 265 Blackmagic MultiView 4 HD 에서 레이아웃 설정하기 MultiView 4 HD 를 처음으로 사용할 경우 , 입력 1 과 입력 3 이 윗줄에 , 입력 2 와 입력 4 가 하단에 배치된 2x2 레이아웃으로 기본 설정되어 있습니다 . Solo 모드로 변경하려면 내장 스위치 6 을 SOLO ON 으로...

  • Seite 266: 네트워크 연결하기

    주소와 다르게 설정되어 있는지 확인합니다 . Blackmagic MultiView 16 을 사용하거나 Teranex Mini Smart Panel 이 설치된 MultiView 4 를 사용할 경우 , 제어 패널의 LCD 메뉴를 통해 네트워크 설정을 변경할 수 있습니다 . USB 로 Blackmagic MultiView 를 컴퓨터에 연결하고 , Blackmagic MultiView Setup 에서...

  • Seite 267: 여러 대의 Multiview 사용하기

    ‚ 전면 제어 패널 – Blackmagic MultiView 16 에는 내장 제어 패널과 LCD 가 탑재되어 있어 제품 전면에서 손쉽게 설정을 변경할 수 있습니다 . ‚ 스위치 – Blackmagic MultiView 4 의 전면 패널 및 Blackmagic MultiView 4 HD 의 측면 패널에 있는 작은 스위치를 펜 끝으로 조정해 설정을 바로 변경할 수 있습니다 . Blackmagic MultiView 4 의...

  • Seite 268: Blackmagic Multiview 16 의 전면 제어 패널

    Blackmagic MultiView 16 의 전면 제어 패널 Blackmagic MultiView 16 의 전면 제어 패널을 사용하면 모든 설정을 쉽게 변경할 수 있습니다 . Blackmagic MultiView 16 의 전원을 처음 켜면 내장 LCD 에 시작 화면이 나타나는 것을 볼 수 있습니다 . 기본...
  • Seite 269 SOLO 버튼 SOLO 버튼을 누르면 전체 화면 모드로 모니터링할 수 있습니다 . 제어 패널에 있는 VIEW 버튼을 누르면 현재 장면을 전체 화면 모드로 모니터링할 수 있습니다 . SOLO 버튼을 다시 누르면 멀티뷰 레이아웃으로 되돌아갑니다 . Solo 기능을 사용하면 전체 화면 모드로 모니터할...
  • Seite 270 정보 Blackmagic MultiView 16 의 제어 패널에서 Solo 버튼을 선택한 뒤 View 버튼을 누르면 전체 화면 모드로 모니터링할 수 있습니다 . Blackmagic MultiView 4 의 경우 Teranex Mini Smart Panel 에서 Solo 버튼에 해당하는 ‘ 1 ’ 버튼을 누르세요 .
  • Seite 271 조절하려는 메뉴 항목을 하이라이트한 뒤, SET 버튼을 눌러 설정 페이지를 엽니다. 3가지의 다양한 뷰 레이아웃 중에서 연결한 입력 수에 가장 적절한 레이아웃을 선택하세요. 오디오 입력 이 설정을 사용하여 멀티뷰 출력에 임베디드할 오디오를 가져올 SDI 입력을 선택할 수 있습니다 . 오버레이 오버레이...
  • Seite 272 탈리가 제대로 작동할 수 있도록 Blackmagic MultiView 16 의 입력 연결을 확인해야 ATEM 스위처의 입력 번호가 일치합니다 . 그렇지 않으면 , 탈리가 다른 뷰에 나타날 수도 있습니다 . 비디오 출력 비디오 출력 설정에서는 Blackmagic MultiView 16 의 출력 옵션을 제어할 수 있습니다 . ‚...

  • Seite 273: Teranex Mini Smart Panel

    더 자세한 정보는 [ 랙에 설치하기 ] 부분을 참고하세요 . Smart Panel 을 장착해도 Blackmagic MultiView 4 의 USB 포트를 계속 사용할 수 있습니다 . USB 고무 커버를 열면 간편하게 포트를 사용할 수 있습니다 . Smart Panel 을 설치한 경우 , 전면 패널의 작은...

  • Seite 274: Teranex Mini Smart Panel 기능

    Input 3 시작 화면은은 Teranex Mini Smart Panel LCD의 기본 설정 디스플레이입니다. 컨트롤 버튼과 회전 노브 Teranex Mini Smart Panel 에 탑재된 일련의 버튼과 회전 노브를 사용해 Blackmagic MultiView 4 의 설정 메뉴를 이동할 수 있습니다 . Teranex Mini Smart Panel...

  • Seite 275: Teranex Mini Smart Panel 에서 설정 변경하기

    ‚ SET – 1 또는 2 버튼을 사용해 설정을 변경한 뒤 , SET 버튼을 눌러 변경 사항을 저장하세요 . ‚ MENU – MENU 버튼을 누르면 Blackmagic MultiView 4 의 설정 메뉴로 이동합니다 . 특정 항목에서 MENU 버튼을 누르면 시작 화면으로 되돌아갑니다 .
  • Seite 276 비디오 포맷 Blackmagic MultiView 4 는 초당 29.97 또는 25 프레임의 Ultra HD 및 HD 출력으로 설정할 수 있습니다 . 이 설정에서 사용 가능한 해상도 및 프레임 속도 옵션을 확인할 수 있습니다 . 오버레이 오버레이 서브메뉴에서 오버레이 기능을 On/Off 로 설정할 수 있습니다 .

  • Seite 277: 스위치를 사용한 설정 변경

    스위치를 사용한 설정 변경 Blackmagic MultiView 4 및 MultiView 4 HD 에는 설정을 변경할 수 있는 작은 스위치가 내장되어 있습니다 . Blackmagic MultiView 4 의 전면 패널에 있는 고무 커버를 열면 스위치가 나타납니다 . Blackmagic MultiView 4 HD 의 경우 , 스위치가 제품 측면에 탑재되어 있습니다 .

  • Seite 278: Blackmagic Multiview 4 스위치 설정

    SDI OUTPUT BIT 0 Blackmagic MultiView 4 스위치 설정 Blackmagic MultiView 4 의 스위치를 통해 다음과 같은 설정을 변경할 수 있습니다 . 스위치 8 과 스위치 7 – 오디오 선택 스위치 8 과 스위치 7 은 각각 Bit 1 과 Bit 0 을 나타냅니다 . 다시 말해 , 스위치 8 과 7 을 다양한 조합의...

  • Seite 279: Blackmagic Multiview 4 Hd 스위치 설정

    스위치 2 와 1 은 각각 비트 1 과 비트 0 을 나타냅니다 . 다시 말해 , 스위치 2 와 1 을 다양한 조합의 On/ Off 로 설정하여 MultiView 4 의 SDI 신호를 위한 출력 포맷을 선택할 수 있습니다 .
  • Seite 280 Blackmagic MultiView 4 HD 의 스위치를 통해 다음과 같은 설정을 변경할 수 있습니다 . 스위치 8 과 스위치 7 – SDI 오디오 임베디드 및 Solo 선택 스위치 8 과 스위치 7 을 4 가지 조합으로 사용하여 ON/OFF 를 설정할 수 있습니다 . 4 가지 설정 방식을...

  • Seite 281: Blackmagic Multiview Setup 사용하기

    화면에 나타나는 지시에 따르고 라이센스 계약 조건에 동의하면 Windows 가 자동으로 소프트웨어 설치를 시작합니다 . Windows 의 시작 버튼을 클릭한 뒤 , 모든 프로그램 >Blackmagic Design>MultiView 를 클릭합니다 . MultiView 폴더에서 MultiView Setup 애플리케이션을 찾을 수 있습니다 . Blackmagic MultiView Setup 사용하기...

  • Seite 282: Blackmagic Multiview Setup 홈페이지

    설정 아이콘을 클릭하여 Blackmagic MultiView 의 셋업 설정에 접속합니다 . 설정창에 Sources 와 View, Configure 탭이 나타납니다 . Blackmagic MultiView 4 및 MultiView 4 HD 의 경우 , Videohub Control 소프트웨어에서 화면 보기를 조절할 수 없어 View 설정이 필요하지 않습니다 . Blackmagic MultiView 4 HD 에서는...

  • Seite 283: 영상 소스 (Sources)

    시에만 해당됩니다 . Videohub Control 소프트웨어의 데스티네이션 패널에서 쉽게 확인할 수 있도록 뷰의 이름을 변경할 수 있습니다 . ‚ Video Output – Blackmagic MultiView 4 HD 에서 비디오 포맷과 SD 출력 종횡비를 사용자 지정할 수 있습니다 . ‚ Configure – Configure 탭에서는 장비 이름 사용자 지정 및 비디오 출력 , 오버레이 설정 , 네트워크...

  • Seite 284: 뷰 라벨 (Views)

    뷰 라벨 (Views) 뷰 라벨 사용자 지정 Blackmagic MultiView 16 에서 뷰 라벨을 변경할 수 있어 Videohub Control 소프트웨어를 통해 MultiView 16 을 제어할 시 , 데스티네이션에서 쉽게 알아볼 수 있습니다 . 뷰 라벨을 다음과 같이 사용자 지정할 수 있습니다 . [Views] 탭을...

  • Seite 285: 비디오 출력 (Video Output)

    레이아웃과 UHD 비디오 포맷, HD 출력, SD 종횡비를 설정할 수 있습니다. Blackmagic MultiView 4 에서는 프레임 속도뿐만 아니라 SDI 출력을 통해 Ultra HD 또는 HD 비디오를 출력하도록 선택할 수 있습니다 . 이러한 설정은 Video Format 드롭다운 메뉴에서 사용할 수 있습니다 .
  • Seite 286 탈리 설정 Blackmagic MultiView 4 HD 에서는 탈리 설정에서 탈리 오버라이드를 설정하거나 Blackmagic 카메라 및 ATEM 스위처에서 MultiView 4 HD 의 입력 4 로 전송한 카메라 번호로 표시할 수 있습니다 . MultiView Setup 유틸리티의 Tally 메뉴 내 탈리 옵션. 탈리가 스위처 입력에 반응하도록 선택할 경우 , Input 1~4 를 위한 텍스트 필드에 1 부터 99 사이의...
  • Seite 287 16:9 SD 비디오가 연결된 경우 , 해당 이미지가 올바르게 디스플레이되도록 [Set to 16:9] 확인란을 선택하세요 . Blackmagic MultiView 4 HD 에 SD 입력 소스를 연결할 경우 , Setup 유틸리티를 사용해 16:9 및 4:3 출력 간을 전환할 수 있습니다 . Video Output 메뉴에서 SD 종횡비를 선택할 수 있습니다 .

  • Seite 288: 환경설정 (Configure)

    ‚ SDI 탈리 : Blackmagic MultiView 16 의 입력 16 이나 Blackmagic MultiView 4 모델의 입력 4 와 같은 입력에 ATEM 스위처의 프로그램 SDI 출력을 연결하면 입력 소스가 전환되어 송신될 때 뷰 테두리에 탈리가 나타나는 것을 확인할 수 있습니다 . 오버레이 설정에서 Turn on SDI tally 확인란을...

  • Seite 289: 라벨 저장 및 불러오기

    네트워크 및 시리얼 컨트롤을 설정할 수 있습니다 . 전면 패널 LCD 메뉴에서도 동일한 설정 사항을 변경할 수 있습니다 . Blackmagic MultiView 4 설정에서는 네트워크 설정만 사용 가능합니다 . 네트워크 설정을 변경하려면 해당 텍스트 상자를 클릭하고 키보드로 설정값을 입력하거나 해당 확인란을...

  • Seite 290: 내부 소프트웨어 업데이트하기

    Blackmagic MultiView Setup에서 라벨을 저장하고 로딩할 수 있습니다. 내부 소프트웨어 업데이트하기 가끔씩 Blackmagic MultiView 의 내부 소프트웨어 업데이트가 필요합니다 . 내부 소프트웨어 업데이트를 통해 새로운 기능 , 새로운 하드웨어 호환성 , 새로운 포맷 지원 등을 제공합니다 . Blackmagic MultiView 내부 소프트웨어 업데이트하기 Blackmagic MultiView 를...

  • Seite 291: Videohub Control 소프트웨어 사용하기

    Videohub Control 소프트웨어를 사용하여 소스를 Blackmagic MultiView 16 뷰어에 라우팅할 수 있으며 , Solo 모드 및 멀티뷰 출력의 오디오 소스 선택과 같은 기타 설정사항을 이용할 수 있습니다 . Blackmagic MultiView 4 에서는 Videohub Control 소프트웨어를 사용하여 멀티뷰 출력을 위한 솔로 소스 및 오디오 소스를 변경할 수 있습니다 .
  • Seite 292 클릭한 뒤 , Source 패널에서 입력 푸시버튼을 클릭하기만 하면 됩니다 . 오디오 입력 Blackmagic MultiView 16 과 Blackmagic MultiView 4 를 사용할 시 Videohub Control 소프트웨어의 Audio Input 푸시버튼을 사용하여 멀티뷰 출력에 어떤 SDI 입력의 오디오를 라우팅할 것인지 결정합니다 . Videohub Control 의 Destination 패널에서 Audio Input 푸시버튼을 클릭한 뒤 , Source 패널에서...

  • Seite 293: Developer Information

    Controlling your MultiView via Ethernet is available on Blackmagic MultiView 16 and Blackmagic MultiView 4, however, most features are relevant to Blackmagic MultiView 16. On Blackmagic MultiView 4, you can change the solo source and audio source for the multi view output.
  • Seite 294 This example is for the Blackmagic MultiView 16 which has 16 sources and 18 views including solo which is view 16 and audio which is view 17, referred to here as outputs. Legend ↵ line feed … and so on Version 2.3 of the Blackmagic Videohub Ethernet Protocol was released with Videohub 4.9.1 software Initial Status Dump...
  • Seite 295 The following block will send embedded audio from input 1 to the MultiView 16 output: Video Output Routing: ↵ 17 0 ↵ ↵ The following block will send embedded audio from input 1 to the MultiView 4 output: Video Output Routing: ↵ 5 0 ↵ ↵...

  • Seite 296: Blackmagic Multiview 16 Rs-422 Protocol

    In the absence of simultaneous updates, the dialog expected for a simple label change is as follows: OUTPUT LABELS: ↵ 6 new output label seven ↵ ↵ ACK ↵ ↵ OUTPUT LABELS: ↵ 6 new output label seven ↵ ↵ The asynchronous nature of the responses means that a client should never rely on the desired update actually occurring and must simply watch for status updates from the MultiView and use only these to update its local representation of the server state.
  • Seite 297 The RS-422 serial port is configured as 9600 N81: 9600 is the line speed, or baud rate, at 9600 bits/sec. N represents no parity check, or ‘none’. 8 is the data length. 1 is for stop bits. To summarize N81, data without a parity check begins with 1 start bit, includes 8 true data bits, and 1 stop bit.
  • Seite 298 Pin No. Function Pin 1 TX + Pin 2 TX - Pin 3 Pin 4 Pin 5 RX - Pin 6 RX + Pinout diagram for the RJ11 connector Notifications Once connected, if status reporting is enabled, the client will receive a notification message when a route changes on the MultiView.
  • Seite 299 Salvo Commands queue route change P:0/destination,source … queue multiple route changes P:0/destination,source/destination-2,source-2 The specified routing changes are added to the current salvo for later execution. request individual port status in salvo P?0destination If a routing change for the specified destination port is queued, the route will be returned as a notification.
  • Seite 300 저희 웹사이트에 마련된 Blackmagic Design 포럼은 유용한 정보를 제공하는 곳으로 , 방문을 통해 자세한 정보와 창의적인 아이디어를 얻을 수 있습니다 . 또한 , 숙련된 사용자들이나 Blackmagic Design 직원들이 기존에 올려놓은 해결책을 통해 원하는 해답을 얻을 수도 있으므로 여러 가지 도움을...

  • Seite 301: 규제 사항 및 안전 정보

    장비랙에 제품을 설치할 시 , 주변 장비가 제품 통풍에 방해가 되지 않도록 주의하세요 . 본 제품에는 사용자가 수리 가능한 부품이 포함되어 있지 않습니다 . 제품 수리는 해당 지역 Blackmagic Design 서비스 센터에 문의하세요 . 최대 작동 고도는 해수면 기준 2000m 입니다 .
  • Seite 302 대리인이 아닌 개인에 의해 발생한 제품 손상 . b) 부적절한 사용 및 호환하지 않는 장비와의 연결로 인한 제품 손상 . c) Blackmagic Design 사의 부품 및 공급품이 아닌 것을 사용하여 발생한 손상 및 고장 . d) 제품을 개조하거나 다른 제품과 통합하여 제품 작동 시간 증가 및 기능 저하가 발생한 경우 .
  • Seite 303 Руководство по установке и эксплуатации Blackmagic MultiView Июнь 2018 г. Русский...

  • Seite 304: Добро Пожаловать

    самого высокого качества. MultiView 16 обеспечивает мониторинг сигнала до 16 разных источников на одном экране доступных Ultra HD-телевизоров. Модель Blackmagic MultiView 4 идеально подходит для небольших или мобильных студий производства, позволяя выводить до четырех источников на HD- или Ultra HD-дисплей. При необходимости можно также создать собственную конфигурацию, объединив...
  • Seite 305 Изменение настроек с помощью Teranex Mini Smart Panel Изменение настроек с помощью переключателей Переключатели Настройка переключателей на Blackmagic MultiView 4 Настройка переключателей на Blackmagic MultiView 4 HD Работа с утилитой Blackmagic MultiView Setup Установка утилиты Blackmagic MultiView Setup Начальная страница утилиты Blackmagic MultiView Setup Изменение...

  • Seite 306: Подготовка К Работе

    источника — переменного тока и PoE+, то в случае сбоя одного из них устройство автоматически переходит на работу от другого. Для подачи питания подключите прилагаемый сетевой адаптер ко входу постоянного тока 6-36 В на Blackmagic MultiView 4 HD. Чтобы зафиксировать соединение, на электрическом разъеме устройства предусмотрена крепежная резьба. Подключение источников сигнала и мониторов...

  • Seite 307: Настройка Конфигурации Окон

    Blackmagic MultiView 16 позволяет выводить сигнал многооконного мониторинга через HD-SDI-выходы, а в формате Ultra HD — через разъемы 6G-SDI и HDMI. На Blackmagic MultiView 4 и MultiView 16 над каждым входным разъемом есть сквозные выходы, которые можно использовать для подключения источников сигнала к любому другому оборудованию.
  • Seite 308 Настройка конфигурации окон Конфигурацию окон можно изменить в соответствии с требованиями работы. Например, Blackmagic MultiView 4 и MultiView 4 HD позволяют выводить изображение в режиме 2x2 или на полный экран. Blackmagic MultiView 16 поддерживает следующие конфигурации: 2x2, 3x3, 4x4, а также полноэкранный режим.

  • Seite 309: Подключение К Локальной Сети

    устройства, которые легко соединить между собой для вывода сигналов из нужного количества источников. Для размещения Blackmagic MultiView 4 на полке Teranex Mini Rack Shelf достаточно снять резиновые вставки в основании корпуса и закрепить его с помощью винтов, используя монтажные отверстия. В комплект поставки Teranex Mini Rack Shelf входят две пустые панели...

  • Seite 310: Использование Нескольких Решений Multiview

    панель управления и ЖК-дисплей для прямого доступа к настройкам. ‚ Переключатели — находятся под пылезащитной резиновой крышкой на передней панели MultiView 4 и на боковой стороне MultiView 4 HD. Они позволяют менять настройки с помощью шариковой ручки. Для удобства работы...

  • Seite 311: Передняя Панель Blackmagic Multiview 16

    ‚ Приложение Videohub Control — при подключении Blackmagic MultiView 16 или MultiView 4 к локальной сети это приложение позволяет задавать направление коммутации, менять назначение окон и выбирать источник аудиосигнала. Подробнее см. раздел «Работа с приложением Videohub Control Software». Передняя панель Blackmagic MultiView 16 Передняя...
  • Seite 312 Кнопка SOLO Для мониторинга в полноэкранном режиме нажмите кнопку SOLO. Затем нажмите любую из пронумерованных кнопок на панели управления. Для возврата к многооконному режиму нажмите SOLO еще раз. Функция SOLO позволяет выводить сигнал в полноэкранном режиме Кнопка MENU Нажмите кнопку MENU, чтобы открыть настройки. Измените настройку с помощью поворотной...
  • Seite 313 СОВЕТ. Для вывода изображения в полноэкранном режиме нажмите кнопку SOLO, затем кнопку VIEW на панели управления. Если вы используете Blackmagic MultiView 4, нажмите кнопку 1 на Teranex Mini Smart Panel. Используя поворотную ручку или кнопки VIEW, выберите окно, которое необходимо...
  • Seite 314 Перейдите к нужному элементу меню и нажмите SET для вывода его настроек В зависимости от количества используемых сигналов выберите наиболее подходящую конфигурацию Audio In Эта настройка используется для выбора SDI-входа, звук которого будет выводиться во время многооконного мониторинга. Overlay Этот раздел меню позволяет менять способ отображения при многооконном мониторинге.

  • Seite 315: Video Out

    Для корректной работы необходимо использовать входы с одинаковыми номерами на Blackmagic MultiView 16 и на видеомикшере АТЕМ. В противном случае рамка будет отображаться неверно. Video Out Эта настройка дает возможность выбирать параметры сигнала на выходе Blackmagic MultiView 16. ‚ Video Format — позволяет изменить кадровую частоту при выводе Ultra HD и выбрать...

  • Seite 316: Teranex Mini Smart Panel

    вынуть, чтобы иметь доступ к винтам передней панели. Подробнее см. раздел «Установка в стойку». После установки Smart Panel на Blackmagic MultiView 4 сохраняется доступ к USB-порту. Для этого необходимо открыть пылезащитную резиновую крышку. В этом случае переключатели на передней панели не используются. Вместо них настройки меняют...

  • Seite 317: Функции Teranex Mini Smart Panel

    При установке Teranex Mini Smart Panel на Blackmagic MultiView 4 держите панель так, чтобы пальцы находились точно по линии разъема на ее тыльной стороне. Это поможет правильно выполнить соединение. СОВЕТ. Если Blackmagic MultiView 4 находится в стойках за другим оборудованием, для защиты корпуса стандартную переднюю панель можно...

  • Seite 318: Изменение Настроек С Помощью Teranex Mini Smart Panel

    ‚ SET — используется для подтверждения выбранных настроек после их изменения с помощью кнопок 1 и 2. ‚ MENU — служит для перехода к меню настроек Blackmagic MultiView 4. Также используется для возврата на один шаг назад вплоть до начальной страницы.

  • Seite 319: Videoformat

    Video Format На Blackmagic MultiView 4 можно выбрать вывод в Ultra HD или HD с частотой 29,97 или 25 кадров/с. Используйте эту настройку для перехода между доступными опциями разрешения и частоты. Overlay Этот раздел меню позволяет включать и отключать вывод дополнительных параметров.

  • Seite 320: Изменение Настроек С Помощью Переключателей

    Изменение настроек с помощью переключателей Для работы с настройками на Blackmagic MultiView 4 и MultiView 4 HD предусмотрены небольшие переключатели. На Blackmagic MultiView 4 они находятся под пылезащитной резиновой крышкой на передней панели. На Blackmagic MultiView 4 HD переключатели расположены на боковой стороне устройства.

  • Seite 321: Настройка Переключателей На Blackmagic Multiview 4

    1080i50 SDI OUTPUT BIT 0 Настройка переключателей на Blackmagic MultiView 4 Переключатели на Blackmagic MultiView 4 служат для изменения настроек. Переключатели 8 и 7 — выбор аудиосигнала Переключатели 8 и 7 соответствуют битам 1 и 0. Используя различные комбинации ON/OFF (вкл./выкл.) для этих переключателей, можно выбрать SDI-вход, который будет...

  • Seite 322: Настройка Переключателей На Blackmagic Multiview 4 Hd

    Переключатели 2 и 1 Переключатели 2 и 1 соответствуют битам 1 и 0. Используя различные комбинации ON/OFF (вкл./выкл.), можно выбрать формат вывода SDI-сигнала на MultiView 4. Выбор формата на SDI-выходе SDI-выход Переключатель 2 Переключатель 1 Положение переключателя 2160p/29,97 2160p/25 1080i/59,94 1080i/50 ПРИМЕЧАНИЕ.
  • Seite 323 Переключатели на Blackmagic MultiView 4 HD служат для изменения настроек. Переключатели 8 и 7 — SDI Audio Embed и Solo Select Переключатели 8 и 7 позволяют использовать четыре комбинации ON/OFF. Это дает возможность встраивать звук с любых четырех SDI-входов в сигнал многооконного...

  • Seite 324: Работа С Утилитой Blackmagic Multiview Setup

    MultiView Setup Утилита Blackmagic MultiView Setup позволяет устанавливать настройки с любого компьютера на платформе Mac или Windows и обновлять ПО устройства. Для Blackmagic MultiView 4 настройку можно выполнить через локальную сеть Ethernet без подключения к USB-порту. Установка утилиты Blackmagic MultiView Setup Утилита...

  • Seite 325: Начальная Страница Утилиты Blackmagic Multiview Setup

    Щелкните кнопкой мыши по значку настроек, чтобы открыть утилиту Blackmagic MultiView Setup. Окно настроек содержит три вкладки: Sources, Views и Configure. При работе с Blackmagic MultiView 4 и MultiView 4 HD настройки Views не требуются, так как приложение Blackmagic Videohub Control не поддерживает их изменение. На Blackmagic MultiView 4 HD дополнительно...

  • Seite 326: Sources

    чтобы облегчить их идентификацию на панели Destinations приложения Videohub Control. ‚ Video Output — позволяет настроить формат видеосигнала и пропорции кадра при выводе SD-сигнала с Blackmagic MultiView 4 HD. ‚ Configure — позволяет управлять сетевыми настройками, задавать имена устройств и параметры видеосигнала на выходе, менять способ отображения...

  • Seite 327: Views

    Views Идентификаторы окон При работе с Blackmagic MultiView 16 можно изменить идентификаторы окон, чтобы быстрее находить их при управлении из приложения Videohub Control. Изменение идентификаторов окон Выберите вкладку Views. В списке Output Labels перейдите к окну, имя которого нужно изменить, и введите название...

  • Seite 328: Video Output

    конфигурацию окон, формат Ultra HD-видео, параметры HD- сигнала на выходе, а также пропорции кадра для SD-материала При работе с Blackmagic MultiView 4 можно задать вывод сигнала в Ultra HD или HD через SDI-выход, а также выбрать кадровую частоту. Эти настройки доступны...
  • Seite 329 Вкладка Video Output позволяет выбрать конфигурацию окон на Blackmagic MultiView 16 Настройка Tally-индикации При работе с Blackmagic MultiView 4 HD для отображения Tally-индикации есть две опции: Tally override и Switcher input. В первом случае используется сигнал самой камеры, во втором — сигнал, поступающий с видеомикшера ATEM на вход 4.
  • Seite 330 Set to 4:3. Это позволит отображать сигнал с корректным соотношением сторон. При получении SD-сигнала с пропорциями 16:9 поставьте флажок в поле Set to 16:9. При работе с источником SD-сигнала на Blackmagic MultiView 4 HD можно выбрать пропорции 16:9 или 4:3. Для этого перейдите к полю SD aspect ratio на вкладке...

  • Seite 331: Configure

    Содержание вкладки Configure зависит от модели Blackmagic MultiView. Для Blackmagic MultiView 16 и MultiView 4 на вкладке Configure сгруппированы настройки Details, Overlay и Network settings. При работе с Blackmagic MultiView 4 HD на вкладке нет настроек, а показаны только ярлыки и текущая версия ПО.

  • Seite 332: Сохранение И Загрузка Набора Идентификаторов

    настройки сетевого доступа и управления через последовательное соединение можно задать с помощью утилиты Blackmagic MultiView Setup. Эти настройки также доступны из меню ЖК-дисплея на передней панели. При работе с Blackmagic MultiView 4 используются только сетевые настройки. Для изменения сетевых настроек выберите соответствующее поле и введите значение...

  • Seite 333: Обновление Прошивки

    Утилита Blackmagic MultiView Setup позволяет сохранять и загружать идентификаторы Обновление прошивки При выходе последней версии прошивки рекомендуется обновлять ПО устройства Blackmagic MultiView. Обновления обеспечивают поддержку добавленных функций и форматов, а также улучшают совместимость с оборудованием. Порядок обновления прошивки на Blackmagic MultiView Подключите...

  • Seite 334: Работа С Приложением Videohub Control

    При работе с Blackmagic MultiView 16 приложение Videohub Control позволяет назначать окна, а также выбирать режим SOLO или источник звука во время мониторинга. При использовании Blackmagic MultiView 4 приложение Videohub Control дает возможность менять источник видео- и аудиосигнала для вывода.

  • Seite 335: Audio Input

    клавишу входящего сигнала на панели Sources. Audio Input При работе с Blackmagic MultiView 16 и Blackmagic MultiView 4 клавиша Audio Input позволяет задать SDI-вход, звук которого будет выводиться во время многооконного мониторинга. Нажмите клавишу Audio Input на панели Destinations в приложении...

  • Seite 336: Информация Для Разработчиков

    Controlling your MultiView via Ethernet is available on Blackmagic MultiView 16 and Blackmagic MultiView 4, however, most features are relevant to Blackmagic MultiView 16. On Blackmagic MultiView 4, you can change the solo source and audio source for the multi view output.
  • Seite 337 This example is for the Blackmagic MultiView 16 which has 16 sources and 18 views including solo which is view 16 and audio which is view 17, referred to here as outputs. Legend ↵ line feed … and so on Version 2.3 of the Blackmagic Videohub Ethernet Protocol was released with Videohub 4.9.1 software Initial Status Dump...
  • Seite 338 The following block will send embedded audio from input 1 to the MultiView 16 output: Video Output Routing: ↵ 17 0 ↵ ↵ The following block will send embedded audio from input 1 to the MultiView 4 output: Video Output Routing: ↵ 5 0 ↵ ↵...

  • Seite 339: Blackmagic Multiview 16 Rs-422 Protocol

    In the absence of simultaneous updates, the dialog expected for a simple label change is as follows: ↵ OUTPUT LABELS: ↵ 6 new output label seven ↵ ACK ↵ ↵ OUTPUT LABELS: ↵ 6 new output label seven ↵ ↵ The asynchronous nature of the responses means that a client should never rely on the desired update actually occurring and must simply watch for status updates from the MultiView and use only these to update its local representation of the server state.
  • Seite 340 The RS-422 serial port is configured as 9600 N81: 9600 is the line speed, or baud rate, at 9600 bits/sec. N represents no parity check, or ‘none’. 8 is the data length. 1 is for stop bits. To summarize N81, data without a parity check begins with 1 start bit, includes 8 true data bits, and 1 stop bit.
  • Seite 341 Pin No. Function Pin 1 TX + Pin 2 TX - Pin 3 Pin 4 Pin 5 RX - Pin 6 RX + Pinout diagram for the RJ11 connector Notifications Once connected, if status reporting is enabled, the client will receive a notification message when a route changes on the MultiView.
  • Seite 342 Salvo Commands queue route change P:0/destination,source … queue multiple route changes P:0/destination,source/destination-2,source-2 The specified routing changes are added to the current salvo for later execution. request individual port status in salvo P?0destination If a routing change for the specified destination port is queued, the route will be returned as a notification.

  • Seite 343: Помощь

    Помощь Как получить помощь Самый быстрый способ получить помощь — обратиться к страницам поддержки на сайте Blackmagic Design и проверить наличие последних справочных материалов по Blackmagic MultiView. Раздел поддержки на сайте Blackmagic Design Последние версии руководства по эксплуатации, программного обеспечения и дополнительную информацию можно найти в разделе поддержки Blackmagic Design на странице...

  • Seite 344: Соблюдение Нормативных Требований И Правила Безопасности

    Соблюдение нормативных требований и правила безопасности Соблюдение нормативных требований Утилизация электрооборудования и электронной аппаратуры в Европейском Союзе Изделие содержит маркировку, в соответствии с которой его запрещается утилизировать вместе с бытовыми отходами. Непригодное для эксплуатации оборудование необходимо передать в пункт вторичной переработки. Раздельный...

  • Seite 345: Гарантия

    ИСПОЛЬЗОВАНИЯ ЭТОГО ИЗДЕЛИЯ. РИСКИ, СВЯЗАННЫЕ С ЕГО ЭКСПЛУАТАЦИЕЙ, ВОЗЛАГАЮТСЯ НА ПОТРЕБИТЕЛЯ. © Copyright 2018 Blackmagic Design. Все права защищены. Blackmagic Design, DeckLink, HDLink, Workgroup Videohub, Multibridge Pro, Multibridge Extreme, Intensity и "Leading the creative video revolution" зарегистрированы как товарные знаки в США и других странах. Названия других компаний и наименования продуктов могут являться товарными знаками...
  • Seite 346 Manuale di istruzioni Blackmagic MultiView Giugno 2018 Italiano...
  • Seite 347 16 fonti distinte ad alta prestazione. MultiView 16 garantisce operazioni efficienti ad un costo incredibilmente competitivo! Blackmagic MultiView 4 è la soluzione compatta e portatile, ideale per le produzioni meno impegnative e dagli spazi limitati, per monitorare fino a 4 fonti distinte su uno schermo HD o Ultra HD.
  • Seite 348 Pulsanti di controllo e manopola Cambiare le impostazioni con Teranex Mini Smart Panel Cambiare le impostazioni con gli interruttori Interruttori integrati Impostazioni degli interruttori per MultiView 4 Impostazioni degli interruttori per Blackmagic MultiView 4 HD Utilizzare Blackmagic MultiView Setup Installare Blackmagic MultiView Setup...

  • Seite 349: Operazioni Preliminari

    SUGGERIMENTO Blackmagic MultiView 4 supporta PoE+, quindi basta collegarlo ad un interruttore compatibile. Utilizzando entrambi gli ingressi AC e PoE+ di MultiView 4, nel caso uno dei due si disconnetta il dispositivo passa automaticamente alla fonte di alimentazione funzionante.

  • Seite 350: Impostare La Visualizzazione Multiview

    La visualizzazione multiview si può cambiare secondo necessità. Per esempio con Blackmagic MultiView 4 e Blackmagic MultiView 4 HD puoi scegliere di visualizzare una griglia 2x2 o un riquadro singolo. Blackmagic MultiView 16 consente di scegliere tra le griglie 2x2, 3x3, 4x4 o riquadro singolo.
  • Seite 351 Impostare la visualizzazione multiview di Blackmagic MultiView 4 HD La prima volta che usi MultiView 4 HD, la visualizzazione di default è la griglia 2x2 con gli ingressi 1 e 3 in alto e gli ingressi 2 e 4 in basso. Per passare al riquadro singolo sposta l’interruttore 6 “Solo on”...

  • Seite 352: Connettersi A Una Rete

    Con Blackmagic MultiView 16 e in presenza del pannello Teranex Mini Smart Panel su MultiView 4, puoi cambiare le impostazioni di rete dal display LCD del pannello frontale. In alternativa, collega Blackmagic MultiView a un computer tramite USB e cambia le impostazioni di rete tramite Blackmagic MultiView Setup.

  • Seite 353: Interconnettere Più Multiview

    ‚ Teranex Mini Smart Panel – Questo pannello opzionale sostituisce il pannello di MultiView 4 in dotazione, per cambiare le impostazioni usando i pulsanti, la manopola e il display LCD. Questa soluzione è molto simile ai controlli intuitivi del pannello frontale di Blackmagic MultiView 16.

  • Seite 354: Pannello Frontale Di Blackmagic Multiview 16

    ‚ Videohub Control Software – Questo software permette di abbinare ingressi e uscite, cambiare la griglia di visualizzazione, e selezionare la fonte audio che desideri riprodurre quando Blackmagic MultiView 16 o Blackmagic MultiView 4 sono connessi a una rete. Per tutti i dettagli, consulta il capitolo “Utilizzare Videohub Control Software”.
  • Seite 355 SOLO Per visualizzare una fonte a schermo intero, premi SOLO e poi il pulsante corrispondente all'uscita che desideri. Premi di nuovo SOLO per ritornare alla visualizzazione multiview. La funzione SOLO consente di visualizzare una fonte a schermo intero. MENU Premi il pulsante MENU per accedere alle impostazioni. Scorri e seleziona le opzioni con la manopola di controllo e il pulsante SET.
  • Seite 356 Per visualizzare una fonte a schermo intero, premi il pulsante SOLO sul pannello di controllo di Blackmagic MultiView 16 e seleziona il numero della fonte desiderata. Su Blackmagic MultiView 4, premi il pulsante “1” sul pannello Teranex Mini Smart Panel.
  • Seite 357 Seleziona la voce del menù desiderata e seleziona SET per accedere alle opzioni. Scegli tra 3 griglie di visualizzazione in base al numero delle fonti connesse. Audio in Questa voce consente di selezionare l'ingresso SDI il cui audio verrà integrato nelle uscite multiview. Overlay Questa sottovoce del menù...
  • Seite 358 Assicurati di abbinare correttamente gli ingressi di Blackmagic MultiView 16 ai corrispettivi ingressi dello switcher ATEM. In caso contrario, il segnale tally illuminerà il riquadro sbagliato. Video Out La voce "Video Out" contiene le opzioni relative alle uscite di Blackmagic MultiView 16. ‚...

  • Seite 359: Teranex Mini Smart Panel

    MultiView 16 per cambiare i valori dell'indirizzo di rete. Teranex Mini Smart Panel Teranex Mini Smart Panel si installa sul lato frontale di Blackmagic MultiView 4 e sostituisce il pannello in dotazione. I pulsanti, la monopola e il display LCD danno accesso diretto alle impostazioni.

  • Seite 360: Caratteristiche Di Teranex Mini Smart Panel

    Blackmagic MultiView 4. SUGGERIMENTO Installa il resistente pannello originale in dotazione se desideri collocare Blackmagic MultiView 4 sul retro di un sistema a rack o in una postazione piena di cavi. Caratteristiche di Teranex Mini Smart Panel Le caratteristiche di Teranex Mini Smart Panel sono simili a quelle del pannello frontale di MultiView 16.

  • Seite 361: Cambiare Le Impostazioni Con Teranex Mini Smart Panel

    Cambiare le impostazioni con Teranex Mini Smart Panel è intuitivo e ancora più immediato grazie al display LCD. Per accedere al menù impostazioni di Blackmagic MultiView 4, premi il pulsante MENU. Questo menù contiene le seguenti voci: Seleziona la voce desiderata dal menù e premi SET per confermare.
  • Seite 362 Video Format Blackmagic MultiView 4 ammette i formati Ultra HD e HD con un frame rate di 29,97 o 25. Questa voce contiene le risoluzioni e i frame rate disponibili. Overlay Questa voce consente di abilitare e disabilitare gli overlay in sovrimpressione.

  • Seite 363: Cambiare Le Impostazioni Con Gli Interruttori

    Cambiare le impostazioni con gli interruttori Blackmagic MultiView 4 e MultiView 4 HD hanno dei piccoli interruttori integrati che consentono di cambiare le impostazioni. Su Blackmagic MultiView 4, gli interruttori sono dietro lo sportellino antipolvere in gomma sul pannello frontale. Su Blackmagic MultiView 4 HD, gli interruttori sono sul lato dell’unità.

  • Seite 364: Impostazioni Degli Interruttori Per Multiview 4

    SDI OUTPUT BIT 0 Impostazioni degli interruttori per MultiView 4 Gli interruttori di Blackmagic MultiView 4 ti consentono di cambiare le seguenti impostazioni: Interruttori 8 e 7 – Selezione audio Gli interruttori 8 e 7 sono rappresentati rispettivamente come bit 1 e 0. Cambiando la posizione di questi interruttori in diverse combinazioni, si seleziona l'ingresso SDI che desideri utilizzare per integrare l'audio nel segnale multiview HDMI e SDI di uscita.

  • Seite 365: Impostazioni Degli Interruttori Per Blackmagic Multiview 4 Hd

    Teranex Mini Smart Panel o con Blackmagic MultiView Setup. Se rimuovi lo Smart Panel o desideri aggiornare la configurazione di Blackmagic MultiView 4 tramite il software, potrebbe essere necessario riposizionare i singoli interruttori perché la nuova configurazione abbia effetto.
  • Seite 366 Gli interruttori di Blackmagic MultiView 4 HD ti consentono di cambiare le seguenti impostazioni: Interruttori 8 e 7 - Audio integrato SDI e Solo Gli interruttori 8 e 7 sono raggruppati insieme per fornire 4 combinazioni ON/OFF. Con 4 combinazioni è possibile integrare l’audio di uno dei quattro ingressi SDI nell’uscita multiview.

  • Seite 367: Utilizzare Blackmagic Multiview Setup

    Segui le istruzioni di installazione e accetta i termini del contratto di licenza. Windows installa il programma automaticamente. Clicca su Start e prosegui con Tutti i programmi > Blackmagic Design > MultiView. La cartella MultiView contiene l'applicazione Blackmagic MultiView Setup.

  • Seite 368: Pagina Iniziale Di Blackmagic Multiview Setup

    “Sources”, “Views” e “Configure”. Su Blackmagic MultiView 4 e Blackmagic MultiView 4 HD la tab “Views” è superflua perché le opzioni di visualizzazione non sono configurabili tramite il software di controllo Videohub. Blackmagic MultiView 4 HD ha anche un menù...

  • Seite 369: La Tab "Sources

    "Destinations" di Videohub Software Control. ‚ Video Output – Consente di personalizzare il formato video e il rapporto d’aspetto dell’uscita SD dal Blackmagic MultiView 4 HD. ‚ Configure – Consente di cambiare le impostazioni relative al nome del dispositivo, all'uscita video, agli overlay, alla rete e alla trasmissione seriale.

  • Seite 370: La Tab "Views

    La tab "Views" Personalizzare le etichette di visualizzazione Cambia le etichette delle uscite di Blackmagic MultiView 16 per identificarle con facilità nella finestra "Destinations" di Videohub Software Control. Come personalizzare le etichette di visualizzazione: Clicca sulla tab "Views". Nel menù "Output labels" clicca sul campo e digita il nome che desideri assegnare all'uscita video.

  • Seite 371: Uscita Video

    Su Blackmagic MultiView 4 HD puoi usare il menù “Video Format” per selezionare il frame rate HD e l’opzione di trasmettere video interlacciato o a scansione progressiva. Puoi anche selezionare il rapporto d’aspetto SD 16:9 o 4:3.
  • Seite 372 “Tally override”. Quando il tally override è selezionato, il MultiView 4 HD cerca i segnali tally integrati in ogni segnale SDI di ingresso. Questo significa che ogni riquadro di visualizzazione riceverà il segnale tally in modo indipendente, invece di un segnale tally collettivo attraverso il ritorno di programma dall’ultimo ingresso del dispositivo.
  • Seite 373 Se il rapporto d’aspetto della fonte video SD connessa è di 16:9, spunta la casella corrispondente. Quando colleghi una fonte SD a Blackmagic MultiView 4 HD, puoi usare l’utilità per passare dal rapporto 16:9 al 4:3 e viceversa. Nel menù “Video Output” seleziona l’opzione desiderata.

  • Seite 374: La Tab "Configure

    16 di Blackmagic MultiView 16, o all’ingresso 4 nel caso di Blackmagic MultiView 4, è possibile abilitare la funzione tally, che illumina il bordo del riquadro della fonte in onda. Abilita questa funzione spuntando l’opzione “Turn on SDI Tally” alla voce “Overlay Displays”.

  • Seite 375: Salvare E Richiamare Le Etichette Preferite

    MultiView Setup se Blackmagic MultiView 16 è connesso al computer tramite USB. Le stesse impostazioni sono configurabili con l'apposito menù sul display LCD del pannello di controllo. Con Blackmagic MultiView 4 si manifestano solo le impostazioni di rete. Per cambiare un'impostazione clicca sul campo e digita i valori manualmente, oppure spunta la casella desiderata.

  • Seite 376: Aggiornare Il Software Interno

    Utilizza Blackmagic MultiView Setup per salvare e richiamare le eitchette. Aggiornare il software interno È importante aggiornare regolarmente il software interno di Blackmagic MultiView. Gli aggiornamenti danno accesso alle nuove funzionalità e offrono il supporto per la strumentazione e i formati di prossima generazione. Come aggiornare il software interno di Blackmagic MultiView: Connetti Blackmagic MultiView al tuo computer tramite USB o ethernet.

  • Seite 377: Utilizzare Videohub Software Control

    Grazie a Videohub Software Control è possibile selezionare la fonte che vuoi visualizzare a schermo intero e l’audio che vuoi monitorare sull’uscita multiview con Blackmagic MultiView 4. Selezionare il tuo MultiView 16 Lancia Videohub Software Control, clicca sull'icona dell'ingranaggio per accedere al menù...
  • Seite 378 Control, poi premi il pulsante corrispondente alla fonte desiderata nella finestra "Sources". Audio Input Sia Blackmagic MultiView 16 che Blackmagic MultiView 4 consentono di assegnare al pulsante "Audio input" la fonte audio SDI che desideri riprodurre. Clicca sul pulsante "Audio input" nella finestra "Destinations"...

  • Seite 379: Developer Information

    Controlling your MultiView via Ethernet is available on Blackmagic MultiView 16 and Blackmagic MultiView 4, however, most features are relevant to Blackmagic MultiView 16. On Blackmagic MultiView 4, you can change the solo source and audio source for the multi view output.
  • Seite 380 This example is for the Blackmagic MultiView 16 which has 16 sources and 18 views including solo which is view 16 and audio which is view 17, referred to here as outputs. Legend ↵ line feed … and so on Version 2.3 of the Blackmagic Videohub Ethernet Protocol was released with Videohub 4.9.1 software Initial Status Dump...
  • Seite 381 The following block will send embedded audio from input 1 to the MultiView 16 output: Video Output Routing:↵ 17 0↵ ↵ The following block will send embedded audio from input 1 to the MultiView 4 output: Video Output Routing:↵ 5 0↵ ↵...

  • Seite 382: Blackmagic Multiview 16 Rs-422 Protocol

    In the absence of simultaneous updates, the dialog expected for a simple label change is as follows: OUTPUT LABELS:↵ 6 new output label seven↵ ↵ ACK↵ ↵ OUTPUT LABELS:↵ 6 new output label seven↵ ↵ The asynchronous nature of the responses means that a client should never rely on the desired update actually occurring and must simply watch for status updates from the MultiView and use only these to update its local representation of the server state.
  • Seite 383 The RS-422 serial port is configured as 9600 N81: 9600 is the line speed, or baud rate, at 9600 bits/sec. N represents no parity check, or ‘none’. 8 is the data length. 1 is for stop bits. To summarize N81, data without a parity check begins with 1 start bit, includes 8 true data bits, and 1 stop bit.
  • Seite 384 Pin No. Function Pin 1 TX + Pin 2 TX - Pin 3 Pin 4 Pin 5 RX - Pin 6 RX + Pinout diagram for the RJ11 connector Notifications Once connected, if status reporting is enabled, the client will receive a notification message when a route changes on the MultiView.
  • Seite 385 Salvo Commands queue route change P:0/destination,source … queue multiple route changes P:0/destination,source/destination-2,source-2 The specified routing changes are added to the current salvo for later execution. request individual port status in salvo P?0destination If a routing change for the specified destination port is queued, the route will be returned as a notification.

  • Seite 386: Assistenza

    Design, dove trovi il materiale di supporto più recente per il tuo modello MultiView. Pagina di supporto online Per il materiale più recente, inclusi software e note di supporto, visita il sito Blackmagic Design alla pagina www.blackmagicdesign.com/it/support Il Forum Blackmagic Design La pagina Forum del sito Blackmagic Design è...

  • Seite 387: Normative E Sicurezza

    Le parti all’interno del dispositivo non sono riparabili dall’utente. Contattare il personale qualificato di un centro Blackmagic Design per le operazioni di manutenzione. Usare il dispositivo a un’altitudine non superiore a 2000 m sopra il livello del mare.

  • Seite 388: Garanzia

    12 mesi a partire dalla data d'acquisto. Durante il periodo di garanzia Blackmagic Design riparerà o, a sua scelta, sostituirà tutti i componenti che risultino difettosi esonerando il Cliente da costi aggiuntivi, purché i componenti vengano restituiti dal Cliente.
