Blackmagic Design ATEM Mini Installations- Und Bedieningsanleitung
  1. Anleitungen
  2. Marken
  3. Blackmagic Design Anleitungen
  4. Mischpulte
  5. ATEM Mini
  6. Installations- und bedieningsanleitung

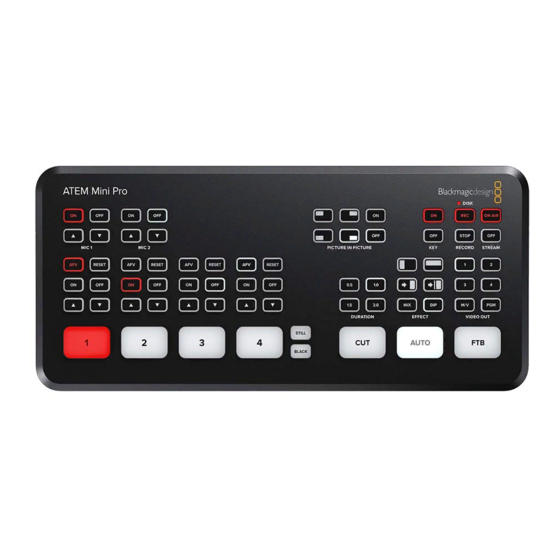

Blackmagic Design ATEM Mini Installations- Und Bedieningsanleitung

Vorschau ausblenden Andere Handbücher für ATEM Mini:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344
345
346
347
348
349
350
351
352
353
354
355
356
357
358
359
360
361
362
363
364
365
366
367
368
369
370
371
372
373
374
375
376
377
378
379
380
381
382
383
384
385
386
387
388
389
390
391
392
393
394
395
396
397
398
399
400
401
402
403
404
405
406
407
408
409
410
411
412
413
414
415
416
417
418
419
420
421
422
423
424
425
426
427
428
429
430
431
432
433
434
435
436
437
438
439
440
441
442
443
444
445
446
447
448
449
450
451
452
453
454
455
456
457
458
459
460
461
462
463
464
465
466
467
468
469
470
471
472
473
474
475
476
477
478
479
480
481
482
483
484
485
486
487
488
489
490
491
492
493
494
495
496
497
498
499
500
501
502
503
504
505
506
507
508
509
510
511
512
513
514
515
516
517
518
519
520
521
522
523
524
525
526
527
528
529
530
531
532
533
534
535
536
537
538
539
540
541
542
543
544
545
546
547
548
549
550
551
552
553
554
555
556
557
558
559
560
561
562
563
564
565
566
567
568
569
570
571
572
573
574
575
576
577
578
579
580
581
582
583
584
585
586
587
588
589
590
591
592
593
594
595
596
597
598
599
600
601
602
603
604
605
606
607
608
609
610
611
612
613
614
615
616
617
618
619
620
621
622
623
624
625
626
627
628
629
630
631
632
633
634
635
636
637
638
639
640
641
642
643
644
645
646
647
648
649
650
651
652
653
654
655
656
657
658
659
660
661
662
663
664
665
666
667
668
669
670
671
672
673
674
675
676
677
678
679
680
681
682
683
684
685
686
687
688
689
690
691
692
693
694
695
696
697
698
699
700
701
702
703
704
705
706
707
708
709
710
711
712
713
714
715
716
717
718
719
720
721
722
723
724
725
726
727
728
729
730
731
732
733
734
735
736
737
738
739
740
741
742
743
744
745
746
747
748
749
750
751
752
753
754
755
756
757
758
759
760
761
762
763
764
765
766
767
768
769
770
771
772
773
774
775
776
777
778
779
780
781
782
783
784
785
786
787
788
789
790
791
792
793
794
795
796
797
798
799
800
801
802
803
804
805
806
807
808
809
810
811
812
813
814
815
816
817
818
819
820
821
822
823
824
825
826
827
828
829
830
831
832
833
834
835
836
837
838
839
840
841
842
843
844
845
846
847
848
849
850
851
852
853
854
855
856
857
858
859
860
861
862
863
864
865
866
867
868
869
870
871
872
873
874
875
876
877
878
879
880
881
882
883
884
885
886
887
888
889
890
891
892
893
894
895
896
897
898
899
900
901
902
903
904
905
906
907
908
909
910
911
912
913
914
915
916
917
918
919
920
921
922
923
924
925
926
927
928
929
930
931
932
933
934
935
936
937
938
939
940
941
942
943
944
945
946
947
948
949
950
951
952
953
954
955
956
957
958
959
960
961
962
963
964
965
966
967
968
969
970
971
972
973
974
975
976
977
978
979
980
981
982
983
984
985
986
987
988
989
990
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 463

Quicklinks

Diese Anleitung herunterladen
Installation and Operation Manual
ATEM Mini
March 2020
日本語
,
,
English,
Français, Deutsch, Español,
中文
, Русский, Italiano, Português and Türkçe.
한국어
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Blackmagic Design ATEM Mini

Inhaltszusammenfassung für Blackmagic Design ATEM Mini

  • Seite 155 インストール/オペレーションマニュアル ATEM Mini 年 月 2020 日本語...
  • Seite 462 Installations- und Bedienungsanleitung ATEM Mini März 2020 Deutsch...

  • Seite 463: Willkommen

    Keyer einrichten sowie Makros speichern und ausführen. Sogar Ihren Sound können Sie mit den Fadern, erweiterten EQs und der Dynamiksteuerung des vollfunktionalen Audiomixers mixen und veredeln. Mit dem ATEM Mini können Sie klein anfangen und Ihren ATEM Workflow für komplexere Projekte später erweitern. Ihre kreativen Möglichkeiten sind damit grenzenlos. Wir wünschen Ihnen einen langfristigen Nutzen an Ihrem ATEM Mini und viel Freude an Ihren Liveproduktionen! Diese Bedienungsanleitung enthält alle Informationen, die Sie für die Installation und Inbetriebnahme...
  • Seite 464 DaVinci Resolve Primary Color mit den Videoausgabetasten Corrector Direktstreaming und Verwendung von Makros Mischersteuerung per Ethernet Was ist ein Makro? Anwenden des ATEM Mini Pro Das Makrofenster in ATEM Multiviewers Software Control ATEM Software Control Ändern der Mischereinstellungen Mischermodi Einstellen des Ein- und Arbeiten mit ATEM Software Control Ausgabeverhaltens für Audio...
  • Seite 465 Control über ein Netzwerk Verwenden von Audio Anbinden des ATEM Mini Pro Anschließen weiterer Audioquellen an einen Internetrouter Arbeiten mit in HDMI Einholen eines Streamschlüssels eingebetteten Audioquellen Keying auf dem ATEM Mini Arbeiten mit Tonmischpulten So funktioniert Keying von Fremdherstellern Luma-Key Hilfe Linear-Key Gesetzliche Vorschriften...

  • Seite 466: Erste Schritte

    Erste Schritte Die vielen Anschlüsse und Tasten lassen den ATEM Mini auf den ersten Blick komplizierter aussehen als er ist. Seine Einrichtung und Bedienung gehen nämlich ganz leicht. Jede Feature erfüllt eine bestimmte Funktion. Bald werden Sie mit Ihrem ATEM Mini vertraut sein und genau wissen, was jede Feature bewirkt.

  • Seite 467: Anschließen Von Videoquellen

    Ende des HDMI-Kabels mit Ihrer Kamera und das andere mit einem beliebigen HDMI-Eingang am ATEM Mini. Das zuerst an einen Eingang angeschlossene Gerät gibt das Videoformat vor. Wenn Sie bspw. als Erstes eine Videoquelle mit 1080p/50 anschließen, wandelt der Mischer die Signale an allen anderen Eingängen automatisch in 1080p/50.

  • Seite 468: Anschließen Eines Mikrofons

    Der ATEM Mini Pro hat eine leistungsstarke Multiview-Funktion. Damit können Sie alle Ihre Signaleingaben sowie Programm- und Vorschauausgaben gleichzeitig auf einem Bildschirm sichten. Der Multiviewer ist die Standardquelle für den HDMI-Ausgang. Ist Ihr ATEM Mini Pro also an ein HDMI-Fernsehgerät angeschlossen, können Sie alle Ihre Eingaben sehen und sich auf einen Blick vergewissern, dass alle richtig funktionieren.

  • Seite 469: Anschließen Eines Computers

    Wählen Sie dann im Mikrofon-Drop-down-Menü „Blackmagic Design“ als Ihre Audioquelle. Wenn Sie in Skype alles richtig eingestellt haben, rufen Sie vielleicht kurz einen Freund per Skype an, um Ihr Broadcast-Setup auszuprobieren. Das war schon alles. Jetzt ist Ihr ATEM Mini startklar für die weltweite Liveausstrahlung Ihres Videos! Erste Schritte...

  • Seite 470: Verwenden Von Open Broadcaster

    Nun haben Sie Ihre Kameras und Ihr Mikrofon angeschlossen und Ihre Streamingsoftware erkennt den ATEM als Webcam. Damit ist Ihr ATEM Mini startklar zum Mischen Ihrer Sendung. Als Mischen einer Sendung bezeichnet man den Vorgang des Wechselns von einer Videoquelle zu einer anderen. Hierbei kann ein beliebiges, an einem der HDMI-Eingänge anliegendes HDMI-Videosignal als Quelle dienen.

  • Seite 471: Übergangsarten Und Dve

    So führen Sie einen automatischen Mix-Übergang aus: Drücken Sie die MIX-Taste, um einen Mix-Übergang zu wählen. Drücken Sie jetzt die entsprechende Taste für die gewünschte Dauer. Instruieren Sie den ATEM Mini durch Drücken der AUTO-Taste, einen automatischen Übergang auszuführen. Drücken Sie Eingabetaste 2, um den Mix-Übergang auszuführen.

  • Seite 472: Aussteuern Des Tons

    Aussteuern des Tons Beim Einrichten Ihres Produktionssetups oder während der Ausstrahlung werden Sie wahrscheinlich die Audiopegel von zu leisem oder zu lautem Ton aussteuern wollen. Ist ein Audiopegel zu laut, wird er übersteuert. Man spricht von Übersteuerung, wenn der Ton einen zulässigen Höchstpegel überschreitet, was zu Verzerrungen führen kann und unangenehm klingt.

  • Seite 473: Verwenden Der Bild-Im-Bild-Funktion

    Sie auf eine der Positionstasten. Anwenden des Upstream-Keyers Der Upstream-Keyer des ATEM Mini dient zum Einblenden von Grafiken und zum Überlagern einer Videoebene über eine andere unter Anwendung von Transparenz. Sie können den ATEM Mini demnach instruieren, mithilfe des Chroma-Keyers die Hintergrundfarbe einer Eingabequelle unsichtbar zu machen.

  • Seite 474: Abblende

    Streaming und die Aufzeichnung starten und stoppen. Mit einem ATEM Mini Pro haben Sie zudem die Wahl des Streamens über den Webcam-Ausgang oder direkt per Ethernet. Sie können Ihr Programm jederzeit über die USB-C-Buchse auf ein externes Laufwerk aufzeichnen.

  • Seite 475: Stream-Tasten

    Stream-Tasten Weil der ATEM Mini Pro integrierte Funktionen fürs Streaming mitbringt, benötigen Sie für die ersten Schritte keine komplizierte Software. Verwenden Sie die mitgelieferte ATEM Software Control anfangs bloß, um Ihren gewünschten Streamingdienst auszuwählen und Ihren Streamschlüssel einzugeben. Nach dem vollbrachten Setup drücken Sie einfach auf ON AIR, um live zu gehen! Einzelheiten finden Sie im Abschnitt...

  • Seite 476: Aufzeichnen Mit Den Aufnahmetasten

    B. einen USB-Stick aufzeichnen. Schließen Sie hierfür bspw. eine Blackmagic MultiDock 10G an und zeichnen Sie direkt auf eine SSD auf. Sobald das DISK-Statuslämpchen über den Aufnahmetasten am ATEM Mini Pro grün leuchtet, drücken Sie die REC-Taste. Ihre Sendung wird nun auf die SSD aufgenommen. Drücken Sie zum Beenden der Aufzeichnung die STOP-Taste.

  • Seite 477: Direktstreaming Und Mischersteuerung Per Ethernet

    Um die HDMI-Ausgabequelle zu wechseln, drücken Sie eine beliebige „VIDEO OUT“-Taste. Bspw. können Sie anhand dieser Tasten die HDMI-Eingänge für isolierte Kameraaufzeichnungen, die Programmausgabe oder den Multiviewer wählen. Anders als beim ATEM Mini Modell können Sie die HDMI-Ausgabe beim ATEM Mini Pro anhand von eingebauten Tasten direkt vom Mischer aus umschalten.
  • Seite 478 „Kopieren und erstellen“. „Öffentlich“ ein, damit sie allen zugänglich ist. Geben Sie die passende Kinderschutzeinstellung vor. Klicken Sie auf „Livestream starten“. Es erscheint ein automatisch erstellter Streamschlüssel. Klicken Sie auf „Kopieren“, um den Schlüssel zu kopieren. Zusätzliche Features des ATEM Mini Pro...
  • Seite 479 Test zu prüfen, ob alles funktioniert. Drücken Sie die „ON AIR“-Taste an Ihrem ATEM Mini Pro oder klicken Sie im „Live Stream“-Menü auf ON AIR. Jetzt ist YouTube Studio sendebereit. Es kann einen Moment dauern, bis der Puffer initialisiert wird.
  • Seite 480 Ist Ihre Sendung zu Ende, brechen Sie die Übertragung ab, indem Sie am ATEM Mini Pro die Stream-Taste OFF drücken. So konfigurieren Sie die Einstellungen für Twitch: Melden Sie sich in Ihrem Twitch-Account an. Klicken Sie auf „Creator-Dashboard“. Klicken Sie auf Ihren Account-Avatar oben rechts auf der Seite.

  • Seite 481: Anwenden Des Atem Mini Pro Multiviewers

    Sie „Kanal“. Nun ist Ihre Sendung auf Ihrem Kanal zu sehen und über dem Fenster erscheint die Live-Anzeige. HINWEIS Wenn Sie zusätzlich ATEM Hardware-Bedienpulte mit Ihrem ATEM Mini benutzen, benötigen Sie ggf. eine dedizierte IP-Adresse. Näheres zum Einrichten von Direktstreaming finden Sie im Abschnitt „Einbinden in ein Netzwerk“.

  • Seite 482: Programm-Ansicht

    Da der Multiviewer Ihnen alle vier Eingänge anzeigt, können Sie mit Blick auf die Bilder aller Kameras schnelle Entscheidungen treffen. Die Eingänge des ATEM Mini Pro können statt mit Kameras ebenso gut mit dem Videoausgang eines Computers oder eines Diskrekorders verbunden sein. Auch deren Material können Sie in den Eingabe-Fenstern kontrollieren.

  • Seite 483: Media-Player-Ansicht

    Vor Aufzeichnungsbeginn steht der „ON AIR“-Statusindikator auf AUS. Dies ‚ signalisiert, dass sich der ATEM Mini Pro im Standby-Modus befindet und sendebereit ist. Ab Beginn des Streamens leuchtet der „ON AIR“-Statusindikator so lange rot, bis der Stream gestoppt wird. Wird der laufende Stream unterbrochen, beginnt der „ON AIR“-Indikator zu blinken. Das könnte bspw.

  • Seite 484: Aufzeichnungsindikator

    Während auf einen Datenträger aufgezeichnet wird, zeigt der Indikator REC an und leuchtet knallrot. Dauer-Zähler Dieser Zähler befindet sich unterhalb des Aufzeichnungsindikators. Der Zähler startet, ‚ sobald die Aufzeichnungstaste auf dem ATEM Mini Pro gedrückt wird. Aufzeichnungsstatus-Indikatoren Diese Indikatoren geben Details zu den Datenträgern und deren ‚...

  • Seite 485: Atem Software Control

    ATEM Software Control ist ein leistungsfähiges virtuelles Bedienpanel, das Ihnen über einen Computer erheblich mehr Kontrolle über Ihren ATEM Mini gibt. Sobald Sie sich mit ATEM Software Control angefreundet haben, werden Sie im Nu merken, was mit Ihrem ATEM Mini alles machbar ist.
  • Seite 486 Wenn Sie einen HDMI-Monitor, bspw. einen Blackmagic Video Assist, mit dem HDMI- Ausgang Ihres ATEM Mini verbinden, können Sie das Vorschausignal ausgeben und Ihre Auswahl zur Prüfung auf dem Monitor sichten, bevor Sie sie on air schalten. Näheres finden Sie im Abschnitt „Vorgeben der HDMI-Ausgabequelle“...

  • Seite 487: Arbeiten Mit Atem Software Control

    Media Manager Über den Media Manager laden Sie Grafiken in den Media Pool des ATEM Mini. Ihr ATEM Mini verfügt über einen Grafikspeicher, den sogenannten Media Pool. Dieser fasst bis zu 20 Standbilder mit Alphakanal, die dem Media Player zur Verwendung in Ihrer Produktion zugewiesen werden können.

  • Seite 488: Audiomixer

    Die Registerkarte „Audio“ in ATEM Software Control weist eine leistungsstarke Audiomixer-Schnittstelle auf, die beim Steuern Ihres ATEM Mischers aktiv wird. Über den in den ATEM Mini verbauten Audiomixer können Sie in HDMI eingebettetes Audio von Ihren Kameras, Medienservern und anderen Eingabegeräten verwenden. Ein externer Audiomischer ist nicht erforderlich.

  • Seite 489: Arbeiten Mit Dem Software-Bedienpanel

    Mit der Kamerasteuerung können Sie die Blackmagic Pocket Cinema Camera 4K und 6K über einen ATEM Mini bedienen Arbeiten mit dem Software-Bedienpanel Der Mischer-Arbeitsraum ist die primäre Oberfläche für den Betrieb des Mischers. Bei Liveproduktionen können über den Mischer-Arbeitsraum Quellen ausgewählt und auf Sendung gebracht werden.

  • Seite 490: Quellauswahl-Schaltflächen Für Den Programmbus

    Quellauswahl-Schaltflächen für den Programmbus Die Schaltflächen der Quellauswahl für den Programmbus dienen zum Heißschalten von Hintergrundquellen auf den Programmausgang. Die jeweils auf Sendung befindliche Quelle erkennt man an ihrer rot leuchtenden Schaltfläche. Quellauswahl-Schaltflächen für den Vorschaubus Im Programm/Vorschau-Modus wählt man anhand der Quellauswahl-Schaltflächen für den Vorschaubus eine Hintergrundquelle für den Vorschauausgang.

  • Seite 491: Übergangsart

    Anhand der Schaltflächen BKGD für den Hintergrund und KEY 1 wählt man Elemente aus, die mit dem nächsten Übergang in den On-air- oder Off-air-Betrieb übergehen sollen. Bei Betrieb des ATEM Mini ist ein Teil der Upstream-Keyer ausgegraut, da diese nur bei den 4K-Modellen der ATEM Mischerreihe verfügbar sind.

  • Seite 492: Menüpaletten

    Produktion oder für Schnitte auf Werbepausen eingesetzt. Diese Funktion gewährleistet das gleichzeitige Ausblenden aller Ebenen des ATEM Mini. Für eine Schwarzblende gibt es keine Vorschau. Sie können auch den Audiomixer so einstellen, dass der Ton zusammen mit der FTB ausgeblendet wird. Dies erfolgt über die „Abblende“-Palette durch Auswählen des AFV-Kontrollkästchens oder durch Aktivieren der AFV-...
  • Seite 493 Einstellungen für diesen Übergang angepasst. Wählen Sie auch die Art des auszuführenden Übergangs in der Software mit den Schaltflächen unter „Übergangsart“ oder auf dem Bedienfeld des ATEM Mini anhand der Tasten aus. Das Software-Bedienpanel und das Bedienfeld des ATEM Mini arbeiten parallel und spiegeln alle am jeweils anderen vorgenommene Einstellungen wider.

  • Seite 494: Registerkarte „Media Player

    ATEM Produktionsmischer mit Aufzeichnungsfunktionalität über den USB-Ausgang. Livestream Auf einem ATEM Mini Pro richten Sie mit dieser Ausgabeoption Ihren Livestream ein, indem Sie die Daten Ihrer Streamingplattform eingeben. Nach Vorgabe aller Einstellungen starten Sie Ihre Übertragung durch Anklicken des „ON AIR“-Buttons. Durch Klicken auf OFF stoppen Sie die Übertragung.

  • Seite 495: Qualitätseinstellungen Für Streaming Und Hyperdecks

    Qualitätseinstellungen für Streaming und HyperDecks Die mit der Qualitätseinstellung verwendete Datendurchsatzrate richtet sich nach der Videonorm, in der der ATEM Mini Pro betrieben wird. Beispiel: Wenn Sie fürs Streamen die hohe Qualitätsstufe wählen und mit 1080p/24 arbeiten, wird die Datenrate 6 Mb/s verwendet.

  • Seite 496: Stream Aufzeichnen

    Stream aufzeichnen Wenn Sie Ihren Stream über den USB-C-Port eines ATEM Mini Pro aufzeichnen, verwalten Sie in diesem Menü Ihre Datenträger und bestimmen den Start und Stopp der Aufzeichnung. Für verbundene Blackmagic Pocket Cinema Camera 4K- und 6K-Modelle kann man hier auch Dateinamen eingeben und die Aufzeichnungsauslösung auf allen Kameras einrichten.

  • Seite 497: Vorbereiten Von Datenträgern Für Die Aufzeichnung

    Statusanzeige Aktivieren Sie diese Feature durch Anklicken des gleichnamigen Kontrollkästchens in den Aufzeichnungsoptionen. Die Statusanzeige erscheint unten rechts auf der ATEM Software Control Bedienoberfläche und zeigt den Aufzeichnungsstatus an. Während der Aufzeichnung leuchtet der REC-Indikator rot und zeigt das aktuelle Laufwerk und die verbleibende Aufzeichnungszeit an.

  • Seite 498: Video Aufzeichnen

    Formatieren von Datenträgern auf Windows Auf einem Windows-PC erfolgt die Formatierung eines Datenträgers in exFAT über das „Formatieren“- Fenster. Fertigen Sie unbedingt Sicherungskopien von allen wichtigen Daten auf Ihrem Datenträger an, da beim Formatieren alle Inhalte gelöscht werden. Verbinden Sie Ihren Datenträger über eine externe Dockingstation oder einen Kabeladapter mit Ihrem Computer.

  • Seite 499: Timecode-Generator

    Ein an Ihren Computer angeschlossener ATEM Mini Pro synchronisiert seinen Timecode mit der Uhrzeit des Computers. Der Mischer hat eine interne Uhr, die auch nach Trennen Ihres ATEM Mini Pro vom Computer ungefähr sechs Tage lang oder bis zur vollständigen Entleerung des Akkus weiterläuft und Uhrzeit- Timecode zählt.

  • Seite 500: Arbeiten Mit Dem Audiomixer

    Arbeiten mit dem Audiomixer Der Audio-Arbeitsraum dient dem Mischen von Audioquellen, die via HDMI oder die Mikrofonbuchsen in den ATEM Mini gespeist werden. Kameras und externe Mikrofon-Audioquellen erscheinen am oberen Rand des Audiomixerfensters. Dort wird auch die Master-Audioausgabe für die USB-Webcam-Programmausgaben zu Ihrem Computer angezeigt.
  • Seite 501 Audiobalance Der Audiomixer unterstützt Stereoton von allen Audioquellen. Die Links/Rechts-Audiokanalbalance einer Kamera oder anderen Audioquelle bringt man durch Justieren des Drehreglers in die gewünschte Balancestellung. Das Audiopegelmeter für CAM1 ist ausgegraut und zeigt so an, dass ihr Ton nicht verwendet wird, da weder die dazugehörige Schaltfläche eingeschaltet noch AFV aktiviert ist.

  • Seite 502: Gestalten Ihres Audiomixes Mit Erweiterten Fairlight Bedienelementen

    Gestalten Ihres Audiomixes mit erweiterten Fairlight Bedienelementen Der ATEM Mini bietet erweiterte Fairlight Audio-Steuerelemente zum Gestalten und Verfeinern der Tonqualität an einzelnen Eingängen und am Master-Ausgang. Zur Verfügung stehen bspw. Eingabepegel- Regler, ein parametrischer 6-Band-Equalizer und wirkungsvolle Dynamikeinstellungen. Dieser Abschnitt der Bedienungsanleitung stellt die verschiedenen Fairlight Bedienelemente vor, mithilfe derer Sie den Tonmix Ihrer Liveproduktionen gestalten und verfeinern können.
  • Seite 503 In der oberen Hälfte des Fensters erstreckt sich ein Graph mit von 1–6 nummerierten Indikatoren. Die nummerierten Indikatoren sind anpassbare Ziehpunkte für die Frequenzbänder 1–6. Jedes Band des parametrischen 6-Band-Equalizers hat eine Spalte mit Einstellungen. Diese Einstellungen variieren je nach dem von Ihnen gesteuerten Band und den verwendeten Filtertypen. Jeder Audioeingang hat seinen eigenen parametrischen Equalizer mit 6 Bändern TIPP Das Thema Bandfilter wird später in diesem Abschnitt ausführlicher behandelt.

  • Seite 504: Frequenzbereich-Presets

    Frequenzbereich-Presets Der Frequenzbereich für jedes Band wird anhand der Frequenzbereich-Presets vorgegeben. So ist bspw. unter „L“ für niedrige Frequenzen der Bereich von 30–395 Hz abgedeckt. Hier ist ein schnelles Testbeispiel, wie die Frequenzbereich-Presets die Frequenzspanne definieren. Wählen Sie aus der Bandfilter-Liste die Option Notch-Filter aus. Klicken Sie dann auf das Preset für die einzelnen Frequenzbereiche.

  • Seite 505: Dynamik-Steuerelemente

    Es folgen Beschreibungen für die einzelnen Filtertypen. Bell High-Shelf Low-Shelf Dieser Filter mit Dieser Filter verstärkt oder Dieser Filter verstärkt oder Glockencharakteristik verstärkt dämpft den wahrgenommenen dämpft den wahrgenommenen oder dämpft eine Reihe von Lautstärkepegel für höhere Lautstärkepegel für niedrigere Frequenzen rund um den zu Frequenzen entlang des Frequenzen entlang des...

  • Seite 506: Gebräuchliche Dynamik-Einstellungen

    Gebräuchliche Dynamik-Einstellungen Für Expander/Gate, Kompressor und Limiter gibt es gängige Einstellungen, anhand derer Sie vorgeben, wie sich die einzelnen Funktionen auf den Ton auswirken. Bspw. den Pegelwert, ab dem die Funktion greift, wie lange sie wirkt, wie stark sie greift usw. Die verfügbaren Einstellungen richten sich nach den von Ihnen verwendeten Dynamik-Steuerelementen.

  • Seite 507: Charakteristiken Der Dynamik-Steuerelemente

    Make Up Der auch als Ausgangspegel bezeichnete Parameter „Make Up“ gestattet es, das gesamte Signal zusammen mit den Kompressionseinstellungen anzuheben. Nachdem die lauten Tonbereiche durch die angewendete Kompression reduziert wurden, können Sie nun mit der Make-Up-Steuerung den Sound insgesamt hochziehen, ohne ihn zu übersteuern. Limiter Der Limiter verhindert das Ausschlagen von Signalspitzen über den vorgegebenen Höchstpegel.

  • Seite 508: Workflow-Anleitung Zu Den Fairlight Steuerelementen

    Workflow-Anleitung zu den Fairlight Steuerelementen In diesem Abschnitt wird ein elementarer Workflow vorgestellt, der Ihnen als Starthilfe beim Verfeinern und Aufbereiten Ihres Tonmixes mit Fairlight dienen soll. Als ersten Schritt zur Optimierung Ihres Mixes normalisiert man in der Regel sämtliche Eingaben, um diese mit maximaler Pegelstärke in den Mix einzubringen, ohne sie zu übersteuern.

  • Seite 509: Navigieren Im Browse-Fenster

    Lesen Sie weiter und erfahren Sie, wie Sie den Medien-Arbeitsraum in ATEM Software Control verwenden. Navigieren im Browse-Fenster Das Browse-Fenster ist ein vereinfachter Dateibrowser, mit dem Sie auf Ihrem Computer navigieren und nach Grafikdateien suchen können. Es werden alle an Ihren Computer gekoppelten Datenträger angezeigt und Sie können darin befindliche Ordner auswählen.

  • Seite 510: Atem Media Pool

    Nach Dateien suchen und sie laden So einfach ist das Laden von Standbildern: Ziehen Sie das Still einfach aus dem Browse-Fenster und legen Sie es an einem unbelegten Platz im Media Pool ab. Beim Ablegen eines Standbilds an einem solchen Slot zeigt ein Fortschrittsbalken den Status des Ladevorgangs an.

  • Seite 511: Erstellen Einer Tga-Datei Mit Einem Alphakanal

    den Media Player gezogen, erkennt ATEM Software Control das in seinen Alphakanal verpackte Keysignal automatisch und lädt es als lineare Keyquelle. Das bewirkt ein sauberes und sofortiges Keying unter Verwendung perfekter Transparenz. Erstellen einer TGA-Datei mit einem Alphakanal Nachstehend wird gezeigt, wie Sie in Photoshop einen Titel mit einem Alphakanal erstellen. Öffnen Sie Adobe Photoshop und starten Sie ein neues Projekt.
  • Seite 512 Nun erscheint unter den RGB-Farbkanälen ein Alphakanal. Der Alphakanal enthält eine Graustufenmaske der kombinierten Farbkanäle in Ihrer Grafik. Klicken Sie unbedingt auf das Augen-Icon des Alphakanals, damit er ausgewählt und mit der TGA-Datei zusammen gespeichert wird. Anhand Ihrer Auswahl wurde eine Graustufenmaske im Alphakanal erstellt. Wenn Sie das Auswahlwerkzeug entfernen wollen, gehen Sie jetzt zur „Menüs“-Leiste und klicken Sie auf „Auswahl auswählen“...
  • Seite 513 Ihre TGA-Datei ist gespeichert. Um die Datei in den Media Pool zu laden, öffnen Sie ATEM Software Control. Ziehen Sie die Grafik nun vom Media Pool in den Media Player. Dabei wird Ihr gespeicherter Alphakanal automatisch als Keysignal (= Quelle) in den Media Player geladen. Die Keyquelle liest die Transparenzwerte der linearen Keys für die Grafik aus dem Graustufenbild im Alphakanal aus.

  • Seite 514: Arbeiten Mit Der Kamerasteuerung

    In der Bediensoftware ATEM Software Control öffnet ein Klick auf die „Kamera“-Registerkarte den Arbeitsraum für die Kamerasteuerung. Von dort können Sie 4K- und 6K-Modelle der Blackmagic Pocket Cinema Camera über Ihren ATEM Mini steuern. Kameraeinstellungen wie Blende, Gain, Fokus und Detailgrad sowie die Zoom-Steuerung lassen sich bei Einsatz kompatibler Objektive bequem justieren.

  • Seite 515: Kameraeinstellungen

    Kamera-Einstellungen Mit dem Kamera-Einstellungs-Button unten links vom Masterfarbrad justieren Sie die Detailschärfe für das Bildsignal einzelner Kameras. Die Kanalstatus-Box in jedem Kamerabedienfeld zeigt an, welche Kamera sich auf Sendung befindet. Justieren Sie anhand der Farbräder die Einstellungen von Lift, Gamma und Gain einzelner YRGB-Kanäle Schärfe Diese Einstellung schärft Ihr Bild live unmittelbar auf Ihren Kameras.

  • Seite 516: Zoom-Steuerung

    Steuerung von Blende/Schwarzabhebung Blende und Schwarzabhebung werden über den kreisförmigen Button im Fadenkreuz der einzelnen Kamerabedienfelder gesteuert. Dieser Button leuchtet rot auf, wenn die Kamera auf Sendung ist. Ziehen Sie den Button zum Öffnen oder Schließen der Blende nach oben oder unten. Bei gedrückt gehaltener Shift-Taste ist nur der Blendenwert anpassbar.

  • Seite 517: Manuelle Fokuseinstellung

    fokussieren. Wichtig: Die meisten Objektive unterstützten elektronische Fokussierung. Stellen Sie jedoch bei Objektiven, die sowohl automatisch als auch manuell fokussierbar sind, den Autofokusmodus ein. Bei manchen Objektiven erfolgt dies durch Vor- oder Rückwärtsschieben des Fokussierrings. Klicken Sie zur Scharfstellung eines kompatiblen Objektivs auf das Autofokus- Icon oder ziehen Sie den Fokussier-Regler nach rechts oder links Manuelle Fokuseinstellung Mithilfe des unten in jedem Kamerabedienfenster befindlichen Fokusrings können Sie Ihre Kamera...

  • Seite 518: Davinci Resolve Primary Color Corrector

    DaVinci Resolve Primary Color Corrector Wer mit Farbkorrektur vertraut ist, kann von der für Mischer gebräuchlichen CCU-artigen Benutzeroberfläche zu einer Benutzeroberfläche wechseln, die dem Tool für die primäre Farbkorrektur eines Postproduktions-Gradingsystems gleicht. Blackmagic Kameras sind mit dem integrierten DaVinci Resolve Primary Color Corrector, einem Tool für die primäre Farbkorrektur ausgestattet.

  • Seite 519: Kontrasteinstellung

    Farbräder Führen Sie irgendwo im Farbrad einen Klick und eine Ziehbewegung aus Die Farbbalance-Anzeige selbst brauchen Sie jedoch nicht zu bewegen. Die Farbbalance-Anzeige und die darunter gelegenen RGB-Parameter verschieben sich analog zur Farbbalance-Justierung. Das zeigt an einzelnen Kanälen vorgenommene Anpassungen an. Führen Sie mittels Shift-Klick eine Ziehbewegung im Farbrad aus: Versetzt die Farbbalance-Anzeige auf die absolute Position des Mauszeigers und gestattet die Vornahme schnellerer, extremerer Anpassungen.

  • Seite 520: Sättigungseinstellung

    Sättigungseinstellung Mit „Sättigung“ lässt sich der im Bild vorhandene Farbanteil erhöhen oder senken. Die Standardeinstellung beträgt 50 %. Farbtoneinstellung Mit „Farbton“ lassen sich alle in einem Bild auftretenden Farbtöne um den gesamten Umfang des Farbrads drehen. Die Standardeinstellung von 180 Grad zeigt die ursprüngliche Farbtonverteilung an. Die Steigerung bzw.

  • Seite 521: Verwendung Von Makros

    Kamerasteuerung und mehr. Zeichnen Sie alle Ihre Vorgänge mit der „Makro“-Schaltfläche auf. Anschließend können Sie alle programmierten Aktionen per Mausklick sofort ausführen. Makros werden in ATEM Software Control im „Makros“-Fenster aufgezeichnet und auf Ihrem ATEM Mini gespeichert. Sie können alle Ihre aufgezeichneten Makros über das Software-Bedienpanel ausführen.

  • Seite 522: Aufzeichnen Von Makros

    Aufzeichnen von Makros Makros müssen übergreifend und von Anfang bis Ende in klar definierten Abfolgen aufgezeichnet werden. Dies sollte fehlerfrei erfolgen, da beim Programmieren von Makros jede Einstellung, jeder Tastendruck und Mischervorgang aufgezeichnet wird. Beim Ausführen eines Makros werden alle von Ihnen aufgezeichneten Mischeraktionen exakt wiederholt.
  • Seite 523 Mit der aktivierten Makrospeicherung können Sie jetzt beginnen, Ihre Mischervorgänge auszuführen. Während der Aufzeichnung fungiert die „Makro erstellen“-Schaltfläche als „Aufzeichnen“-Schaltfläche. Klicken Sie nach Beendigung all Ihrer Mischeraktionen auf das Aufzeichnungssymbol, um den Aufzeichnungsvorgang zu stoppen Klicken Sie unten im Programmfenster auf die „Mischer“-Registerkarte und öffnen Sie den Mischer-Arbeitsraum.
  • Seite 524 Wenn Ihr Makro gelungen ist, sollte Ihr ATEM Mischer jetzt innerhalb von 3 Sekunden einen Mix von Farbbalken nach Farbe 1 absolvieren, 2 Sekunden lang pausieren und dann einen weiteren Mix-Übergang von 3 Sekunden Dauer nach Schwarz ausführen. Ihr ATEM Mischer zeigt dabei in der Bediensoftware anhand einer orangefarbenen Umrandung an, dass gerade ein Makro abgespielt wird.

  • Seite 525: Programmieren Großer Makros

    Die Abbildung zeigt eine Makroschaltfläche nach dem Speichern eines Makros im Makrofenster. Klicken Sie zur Wiedergabe eines Makros auf die „Ausführen“-Schaltfläche, um die „Ausführen“-Ansicht aufzurufen. Jetzt können Sie den Makro per Klick auf die Makroschaltfläche laden und/oder abspielen. Programmieren großer Makros Beim Programmieren von Makros können sogar Auslösebefehle für andere Makros mitgespeichert werden.

  • Seite 526: Fenster Zum Erstellen Von Makros

    Fenster zum Erstellen von Makros Makro bearbeiten Wählen Sie den zu bearbeitenden Makro aus und klicken Sie dann auf die Schaltfläche Makro erstellen zum Bearbeiten des Makros, um den Namen Ein Klick auf diese des Makros und die Notizen zu ändern. Schaltfläche öffnet das Popup-Fenster für die Makro löschen Wählen...

  • Seite 527: Ändern Der Mischereinstellungen

    Allgemeine Einstellungen Einstellen der Videonorm des Mischers Über die Einstellung „Video“ bestimmen Sie die Videonorm für den Betrieb Ihres ATEM Mini. Mit dem Anschließen Ihrer ersten Videoquelle stellt sich die Videonorm automatisch ein. Wenn Sie die Videonorm jedoch manuell ändern müssen, können Sie das über diese Einstellung tun. Alle Videoquellen werden dann umgewandelt, damit sie der vorgegebenen Videonorm entsprechen.

  • Seite 528: Unterstützte Videoeingabeformate

    Unterstützte Videoeingabeformate 1080p/59,94 1080p/50 1080p/29,97 1080p/25 1080p/24 1080p/23,98 720p/59,94 720p/50 Einstellen des Ein- und Ausgabeverhaltens für Audio Über die „Audio“-Registerkarte wählen Sie die Optionen der Audio-folgt-Video-Funktion und stellen die Mikrofoneingänge auf „Mic“- oder „Line Level“-Audio ein. Im Vergleich zu den Line-Ausgaben anderer Audiogeräte geben Mikrofone in der Regel schwächere Signale aus.

  • Seite 529: Multiview-Einstellungen

    Multiview-Einstellungen Beim Einsatz eines ATEM Mini Pro geben Sie über die Multiview-Einstellungen das Layout der Mehrfachansicht vor. Die Position der Programm- und Vorschaufenster im Multiview-Modus kann vertauscht werden. Dies erfolgt per Klick auf den Umschalt-Button zwischen den beiden Fenstern. In den Multiview-Einstellungen gibt es ferner die Option, in den einzelnen Ansichten Safe-Area- Markierungen ein- oder auszuschalten.

  • Seite 530: Einstellungen Für Kennungen

    Einstellungen für Kennungen Einstellungen für Kennungen Über den Menüpunkt „Labels“ können Sie jeden Eingang individuell mit einem kurzen und einem langen Namen versehen. Auf dem Software-Bedienpanel erscheinen die kürzeren Namen auf den Eingabeschaltflächen des Mischers. Wenn Sie ein zusätzliches ATEM Hardware-Bedienpult im Einsatz haben, werden die kurzen Labels auch auf den kleineren Displays des Broadcast-Bedienpults angezeigt.

  • Seite 531: Einrichten Der Quelle Für Die Hdmi-Ausgabe

    Videoeingänge, Ausgaben für Programm- und Vorschausignale sowie „Camera 1 Direct“ für niedrige Latenz beim Gaming. Der ATEM Mini Pro stellt zusätzlich eine wirkmächtige Multiview-Funktion bereit, deren Standardquelle die HDMI-Ausgabe ist. Der Multiviewer ermöglicht das Monitoring aller Ihrer Eingabequellen und Ausgaben auf einem einzelnen Bildschirm. Näheres zum Multiviewer finden Sie im Abschnitt „Zusätzliche Features des ATEM Mini Pro“.
  • Seite 532 Speichern Ihrer Einstellungen Gehen Sie auf die Menüleiste in ATEM Software Control und wählen Sie „Datei“ > „Speichern als“. Es öffnet sich ein Fenster, das Sie nach einem Dateinamen und Zielordner fragt. Treffen Sie Ihre Auswahl und klicken Sie dann auf „Speichern“. Jetzt wird Ihnen das „Speichern“-Feld mit Kontrollkästchen für alle auf dem jeweiligen Block Ihres ATEM Mischers verfügbaren Einstellungen angezeigt, über das Sie den Mischerstatus speichern können.

  • Seite 533: Einstellungen

    Auf einem Laptop gespeicherte Mischereinstellungen können Sie vor Ort jederzeit mühelos wieder aufrufen. Schließen Sie Ihren Laptop an einen beliebigen ATEM Mischer an und stellen Sie Ihre Mischereinstellungen im Nu wieder her. Bei hektischen Liveproduktionen kann es passieren, dass man vor lauter Konzentration auf den Augenblick nach beendeter Produktion vergisst, gespeicherte Dateien zu sichern.
  • Seite 534 Nun öffnet sich ein Warnfenster und fordert Sie auf, den Vorgang zu bestätigen. Klicken Sie auf „Ändern“. ATEM Software Control schließt sich und startet erneut in Ihrer vorgegebenen Sprache. Die Sprache der ATEM Bediensoftware lässt sich in ATEM Software Control unter „Einstellungen“ ändern Button-Mapping Unter Mapping-Einstellungen können Sie einzelnen Schaltflächen in den Vorschau- und Programmreihen bestimmte Eingaben zuordnen.

  • Seite 535: Einsatz Der Tastatur-Hotkeys

    Setup-Einstellungen für den ATEM Mini Zusammen mit ATEM Software Control wird auf Ihrem Computer auch das Setup-Dienstprogramm ATEM Setup installiert. Mit dem Setup-Dienstprogramm können Sie Ihren ATEM Mini aktualisieren, den Mischer benennen und seine Netzwerkeinstellungen ändern. ATEM Setup stellt auch Paneleinstellungen bereit, darunter die Mischmodi Programm/Vorschau und Cut-Bus sowie Keyer-bezogene Mischeinstellungen.

  • Seite 536: Aktualisieren Ihres Atem Mini

    Aktualisieren Ihres ATEM Mini Schließen Sie Ihren ATEM Mini für Aktualisierungen einfach per USB oder Ethernet an Ihren Computer an. Starten Sie ATEM Setup. Ist auf Ihrem Computer eine neuere Softwareversion als auf Ihrem ATEM Mini installiert, erscheint ein Dialogfeld mit der Aufforderung zur Aktualisierung. Klicken Sie einfach auf die Update-Schaltfläche und folgen Sie den Anweisungen zum Aktualisieren des Mischers.

  • Seite 537: Einrichten Von Open Broadcaster

    Das Fenster „Über ATEM Software Control“ zeigt die auf Ihrem Computer installierte Version der ATEM Software an. Den Namen Ihres ATEM Mini ändern Sie, indem Sie in das Eingabefeld klicken, einen neuen Namen eintippen und auf „Speichern“ klicken. Einrichten von Open Broadcaster Mit Ihrem ATEM Mini Pro können Sie zwar direkt über die Ethernetverbindung Ihres Mischers streamen,...
  • Seite 538 Streamschlüssel ein und klicken Sie auf „OK“. neben dem Streamschlüssel. Kopieren Sie den Streamschlüssel, den Sie als nächstes in Open Nun ist das Video von Ihrem ATEM Mini im Streaming- Broadcaster einfügen. Vorschaufenster von Open Broadcaster zu sehen. Um die Übertragung in Open Broadcaster mit YouTube Zurück in YouTube Live ist die Webcam-...

  • Seite 539: Arbeiten Mit Adobe Photoshop Und Atem Mischern

    Jetzt strahlen Sie Ihre Sendung mit Open Broadcaster live auf YouTube aus. Wenn Sie am Ende Ihrer Internetübertragung auf Ihrem ATEM Mini die FTB-Taste gedrückt haben, beenden Sie den Stream, indem Sie auf „Stream beenden“ klicken. HINWEIS Häufige Verzögerungen liegen in der Natur von Internetübertragungen. Sehen Sie sich den Stream also unbedingt auf YouTube an, um sicherzugehen, dass Ihre Sendung zu Ende ist.

  • Seite 540: Arbeiten Mit Mehreren Bedienpulten Bzw. -Panels

    Drückt man auf einem angeschlossenen Bedienpanel bzw. -pult eine beliebige Taste, spiegelt sich dieser Vorgang sofort auf allen anderen wider. Da am Gehäuse des ATEM Mini wenig Platz ist, präsentiert sich sein Bedienfeld etwas anders. Es ist aufschlussreich zuzusehen, wie dieses Bedienfeld mit dem Software-Bedienpanel interagiert. Um das Zusammenspiel zu verstehen, steuern Sie den Mischer über das Software-Bedienpanel und beobachten...
  • Seite 541 ATEM Software Control kann per Ethernet gleichzeitig auf mehreren mit einem Netzwerk verbundenen Computern eingesetzt und Ihr ATEM Mini so von mehreren Operatoren bedient werden. Bspw. könnten sich mehrere Operatoren unterschiedlichen Aufgaben wie der Medienverwaltung, Kamerasteuerung oder dem Tonmischen widmen TIPP Einzelheiten zum Steuern Ihres ATEM Minis anhand eines ATEM 1 M/E Advanced Panels...

  • Seite 542: Verbinden An Ein Netzwerk

    Software-Bedienpanel auf Ihrem Computer, über das sich ein dritter Bediener um den Ton kümmern oder Medien verwalten kann. Dennoch sollte erwähnt werden, dass durch den Einsatz Ihres ATEM Mini in einem Netzwerk auch die Komplexität der Verbindungen vom Bedienpult zum Mischer wächst und damit das Risiko potenzieller Pannen steigt.

  • Seite 543: Manuelles Vorgeben Einer Festen Ip-Adresse

    Ihrem ATEM Mini und dem ATEM 1 M/E Advanced Panel übereinstimmen. Der letzte Zahlenblock der IP-Adressen Ihrer Geräte muss aus einer eigenen Identifikationsnummer bestehen, um Konflikte zwischen den Geräten auszuschließen. Das nachstehende Beispiel zeigt einen ATEM Mini und ein ATEM 1 M/E Advanced Panel, die mit einer festen IP-Adresse in ein Netzwerk eingebunden sind: Netzwerk-IP-Einstellungen IP-Adresse –...

  • Seite 544: Netzwerkeinstellungen Des Atem Mini

    „Configure“-Registerkarte in ATEM Setup So ändern Sie die Netzwerkeinstellungen per Blackmagic ATEM Setup: Schließen Sie den ATEM Mini via USB an den Computer an, auf dem das Setup- Dienstprogramm läuft. Starten Sie Blackmagic ATEM Setup und wählen Sie Ihren ATEM Mini.

  • Seite 545: Netzwerkeinstellungen Des Hardware-Bedienpults

    Adresse in Ihrem Netzwerk von den Bedienpulten auffindbar sein muss. Der ATEM Mini Pro ist standardmäßig auf die Verwendung von DHCP eingestellt. Wenn Sie also ein ATEM Hardware-Bedienpult und einen ATEM Mini Pro in ein Netzwerk mit DHCP-Unterstützung einbinden, können Sie auf Ihrem Pult „DHCP ein“ vorgeben. Dann vervollständigen sich Ihre Netzwerkeinstellungen von selbst, weil das Netzwerk dem Pult...

  • Seite 546: Einstellen Der Mischer-Ip-Adresse Auf Dem Bedienpult

    Sie sie mit der Multifunktionstaste ÄNDERUNGEN SPEICHERN Einstellen der Mischer-IP-Adresse auf dem Bedienpult Folgen Sie den nachstehenden Schritten zum Einrichten der IP-Adresse Ihres ATEM Mini auf dem ATEM 1 M/E Advanced Panel, damit das Bedienpult den ATEM Mini finden und mit dem Mischer kommunizieren kann.

  • Seite 547: Verwenden Von Atem Software Control Über Ein Netzwerk

    HINWEIS Durch Ändern der Mischer-IP-Adresse auf Ihrem Bedienpult ändert sich nichts an der eigentlichen IP-Adresse des ATEM Mini. Sie ändern damit nur den Ort, an dem das Bedienpult nach dem Mischer sucht. Verwenden von ATEM Software Control über ein Netzwerk Um die Bediensoftware ATEM Software Control parallel zu einem ATEM 1 M/E Advanced Panel zu...

  • Seite 548: Anbinden Des Atem Mini Pro An Einen Internetrouter

    Anbinden des ATEM Mini Pro an einen Internetrouter Wenn Sie Ihren ATEM Mini Pro per Ethernet mit einem Internetrouter verbinden, können Sie Ihre Sendung per Ethernet streamen und währenddessen über den USB-C-Port auf einen externen Datenträger aufzeichnen. Um Direktstreaming per Ethernet einzurichten, geben Sie in ATEM Software Control zunächst die Streaminformationen ein.

  • Seite 549: Einholen Eines Streamschlüssels

    Klicken Sie auf „Livestream starten“. Kopieren Sie den Streamschlüssel. Fügen Sie den Schlüssel dann in ATEM Software Control unter „Livestream“ in das Feld ein, das den Schlüssel auf Ihrem ATEM Mini Pro speichert. Twitch Melden Sie sich in Ihrem Twitch-Account an.

  • Seite 550: Keying Auf Dem Atem Mini

    Keying auf dem ATEM Mini Keyer sind leistungsstarke Produktionswerkzeuge, mit denen sich aus verschiedenen Quellen stammende visuelle Elemente auf dasselbe Videobild legen lassen. Dies erfolgt, indem mehrere Ebenen von Video oder Grafiken über ein Hintergrundvideo gelegt werden. Durch Verändern der Transparenz verschiedener Teile dieser Ebenen wird die Hintergrundebene sichtbar gemacht.

  • Seite 551: Linear-Key

    Media Pool geladen haben, wählen Sie für den Keyer das Attribut „Vormultiplizierter Key“, um einen vollendeten Key zu erzielen. Da Photoshop-Dateien generell vormultipliziert sind, verwenden Sie beim Keying mit diesen Dateien auf Ihrem ATEM Mischer immer die Einstellungen unter „Vormultiplizierter Key“. Keying auf dem ATEM Mini...

  • Seite 552: Luma/Linear-Keys

    Leuchtdichte oder Helligkeit des Hintergrundvideos zu beeinträchtigen. Key invertieren Invertiert das Stanzsignal. Was vorher ausgeschnitten wurde, wird nun eingefügt und umgekehrt. Fliegender Key Ein fliegender Key aktiviert bzw. deaktiviert digitale Videoeffekte, sog. DVE. Keying auf dem ATEM Mini...
  • Seite 553 Spezifizieren Sie die Füll- und Stanzquellen mit den als „Füllquelle“ und „Key-Quelle“ gekennzeichneten Drop-down-Steuerelementen. Wählen Sie zum Ausführen eines Luma-Keys dieselbe Quelle für Füllung und Stanze. Justieren Sie die Key-Parameter zum Verfeinern des Keys. Einstellungen der Downstream-Keyer Keying auf dem ATEM Mini...

  • Seite 554: Chroma-Key

    Dafür lässt sich ein externer Computer mühelos an Ihren ATEM Mischer anschließen. Dies erfolgt über den HDMI-Ausgang des Computers oder mit einer Videokarte der Blackmagic Design Produktserien DeckLink oder Intensity. Sie können dann Videoclips auf Ihrem ATEM Mischer abspielen. Wenn Sie einen grünen Hintergrund auf Ihre Animationen rendern, können Sie mit diesem Grün stanzen, um schnelle, saubere...

  • Seite 555: Ausführen Eines Chroma-Keys

    Ausführen eines Chroma-Keys Der ATEM Mini bietet einen Advanced Chroma Keyer, d. h. einen erweiterten Keyer, mit präzisen Chroma- Sampling- und Anpassungsoptionen. Diese Steuerelemente helfen Ihnen, optimale Keys und einen besseren Mix aus Vorder- und Hintergrund zu erzielen, um glaubwürdigere visuelle Effekte zu gestalten.

  • Seite 556: Verfeinern Ihres Keys Mithilfe Von Key-Anpassungen

    Farbeinstreuung und Streulicht beeinträchtigte Vordergrundbereiche optimieren. Spill Justieren Sie den Spill-Schieberegler, um die Farbtönung an den Kanten der Vordergrundelemente zu entfernen. Zum Beispiel einen durch Reflektionen vom Greenscreen verursachten Grünstich. Streulichtunterdrückung Streulichtunterdrückung entfernt einen gleichmäßig über alle Vordergrundelemente verteilten Grünstich. Keying auf dem ATEM Mini...

  • Seite 557: Anpassen Von Vordergrund Und Hintergrund

    Für einen Muster-Key wird das Key-/Stanzsignal durch den internen Mustergenerator des Mischers erstellt. Zur Generierung des gewünschten Stanzsignals kann der interne Mustergenerator 18 Formen von bestimmbarer Größe und Position erstellen. Kombinieren eines Hintergrunds mit Füllsignal und Muster-Key Keying auf dem ATEM Mini...
  • Seite 558 Erweitern Sie die Menüpalette „Upstream-Key“ und wählen Sie in der Key-Art-Leiste „Muster“ aus. Wählen Sie die Füllquelle aus. Wählen Sie das Key-Muster aus. Justieren Sie die Key-Parameter zum Verfeinern des Keys. Die Parameter für Muster-Keys werden in der nachstehenden Tabelle beschrieben. Keying auf dem ATEM Mini...
  • Seite 559 Muster anhand des Joysticks. Um die Position zurückzusetzen, gehen Sie erneut in die Einstellungen mit den Musterarten und wählen Sie ein anderes. Kehren Sie dann zu Ihrem gewünschten Muster zurück, um seine Position auf die Standardeinstellung zurückzusetzen. Keying auf dem ATEM Mini...

  • Seite 560: Dve-Key

    DVE-Key Digitale Videoeffekte, sogenannte DVE, dienen zum Erstellen von umrandeten Kästen für Bild-im-Bild- Effekte bzw. Picture-in-Picture-Effects. Der ATEM Mini verfügt über einen Kanal mit 2D-DVE für Größenanpassungen und zum Einrichten von Rotationen und Rahmen, und bietet überdies eine Schattenwurf-Funktion. Kombination eines Hintergrundbilds mit DVE-Füllung und DVE-Key/Stanzsignal Hintergrund Der Hintergrund ist ein bildschirmfüllendes Bild.

  • Seite 561: Hinzufügen Von Dve-Umrandungen

    Einstellung wirkt sich sowohl auf den Rand als auch auf den Schattenwurf aus, sofern diese aktiviert sind. Höhe Passt die Entfernung zwischen Lichtquelle und DVE bzw. Bild-im-Bild an. Eine Änderung dieser Einstellung wirkt sich auf die Umrandung und, sofern vorhanden, auf den Schattenwurf aus. Keying auf dem ATEM Mini...

  • Seite 562: Key-Maskierung

    Key 1 Schalten Sie den am Programmausgang anliegenden Upstream-Keyer ein oder aus, indem Sie die „ON AIR“-Taste drücken. Dies wird zudem durch die KEY-Taste auf dem Bedienfeld des ATEM Mini angezeigt. Wird die Einstellung „On Air“ im LCD-Menü geändert, wechselt auch der Status der „ON AIR“- Schaltfläche für den nächsten Übergang auf dem ATEM Software-Bedienpanel...

  • Seite 563: Beispiele Für Einen Upstream-Key

    Hintergrundübergang auf- oder abblenden. Upstream-Keys werden mithilfe der Übergangssteuerung „Nächster Übergang“ auf den Programmausgang übergeleitet. Die Überleitung von Downstream-Keyern erfolgt mithilfe eigener Übergangsschaltflächen oder mithilfe der „DSK TIE“-Schaltflächen, die den Übergang an den Hauptübergang knüpfen. Keying auf dem ATEM Mini...
  • Seite 564 Erlaubt Ihnen das Ausmaskieren bestimmter Bereiche des Keys. Beispiel: Wenn Sie lediglich einen bestimmten Bereich einer Grafik auswählen wollen, können Sie diesen Bereich anhand der Maskenfunktion auswählen. Um die Maske auf ihre Standardeinstellung zurückzusetzen, wählen Sie „Maske zurücksetzen“ und klicken Sie auf die SET-Schaltfläche. Keying auf dem ATEM Mini...

  • Seite 565: Hyperdeck Steuerung

    HyperDeck Steuerung Steuern von HyperDeck Rekordern An einen per Ethernet in ein Netzwerk eingebundenen ATEM Mini können Sie bis zu vier Blackmagic HyperDeck Studio Mini Diskrekorder anschließen und über das Software-Bedienpanel ATEM Software Control steuern. Die Steuerung der Rekorder ist auch anhand der Systemsteuerungstasten auf einem externen ATEM Hardware-Bedienpult möglich.
  • Seite 566 Registerkarte in den Mischereinstellungen der Bediensoftware ATEM Software Control oder benutzen Sie die Steuer-Multifunktionstasten bzw. das LCD-Menü eines ATEM Hardware-Bedienpults. TIPP Um die Ausgabe Ihres ATEM Mini mit einem HyperDeck aufzuzeichnen, verbinden Sie den HDMI-Ausgang des Mischers mit dem HDMI-Eingang des HyperDecks. Denken Sie daran, die Programmausgabe dem HDMI-Ausgang zuzuweisen.

  • Seite 567: Steuern Von Hyperdecks Mit Atem Software Control

    Auto-Play Sie können einem HyperDeck mit „Auto-Play“ vorgeben, Video automatisch wiederzugeben, sobald der Diskrekorder auf den Programmausgang geschaltet wird. Beispiel: Geben Sie Ihrem HyperDeck einen Cue-Punkt vor, von dem Ihre Quelle abgespielt werden soll, indem Sie in der Misch-Effekte-Programmzeile die INPUT-Taste bzw. -Schaltfläche für dieses Gerät drücken. Da HyperDecks vor Einsetzen der Wiedergabe einige Frames als Puffer brauchen, wird der tatsächliche Schnitt um eine vorgegebene Anzahl von Frames verzögert.
  • Seite 568 Zusätzlich zur Textfarbe verfügt der Auswahlbutton eines jeden HyperDecks über eine Tally-Anzeige. Grüne Umrandung Zeigt einen aktuell auf den Vorschauausgang geschalteten HyperDeck an. Rote Umrandung Zeigt einen aktuell auf den Programmausgang geschalteten HyperDeck an, d. h. er ist aktuell auf Sendung. Ggf.

  • Seite 569: Wiedergabe

    Wenn Sie ein externes ATEM Hardware-Bedienpult benutzen, können Sie alle angeschlossenen HyperDeck Rekorder über das Bedienpult steuern. Nach erfolgter Verbindung von HyperDeck Rekordern mit Ihrem ATEM Mini wie im vorhergehenden Abschnitt „Anschließen von HyperDecks“ erklärt, können Sie jetzt einzelne HyperDeck Rekorder über die Systemsteuerungstasten und das LED-Menü Ihres Bedienpultes einrichten und steuern.
  • Seite 570 Zuweisen eines Eingangs zu einem HyperDeck Auf der ersten Menüseite sehen Sie unten links die HYPERDECK Anzeige und daneben die Eingangsanzeige. Drehen Sie den Regler unter der HYPERDECK Anzeige, um durch die verfügbaren HyperDecks zu scrollen. Wenn Sie einen HyperDeck ausgewählt haben, selektieren Sie den Eingang, über den Ihr HyperDeck an Ihren Mischer angeschlossen ist, einfach durch Drehen des Reglers.

  • Seite 571: Steuern Von Hyperdecks Mit Einem Atem 1 M/E Advanced Panel

    Drücken Sie, während Sie in diesem Menü sind, die LCD-Multifunktionstaste über der Anzeige AUTO-PLAY, um die automatische Wiedergabefunktion einzuschalten. Bei aktivierter Auto-Play-Funktion ist der Anzeigetext blau erleuchtet. Anhand der Auto-Play-Funktion können Sie einen HyperDeck Rekorder so einstellen, dass er Video automatisch abspielt, sobald er auf den Programmausgang geschaltet wird.
  • Seite 572 Die Seiten drei und vier des LCD- Menüs MEDIA PLAYER enthalten weitere HyperDeck Bedienelemente, bspw. für Wiedergabe, Stopp, Wiedergabe in Schleife und zum Vor- und Zurückspringen zwischen Clips Drücken Sie auf der vierten Menüseite die Aufzeichnen- Multifunktionstaste, um die Programmausgabe Ihres Mischers auf Ihrem HyperDeck aufzunehmen.

  • Seite 573: Atem 1 M/E Advanced Panel

    ATEM 1 M/E Advanced Panel und Software-Bedienpanels wird jede auf einem dieser Bedienelemente vorgenommene Änderung auf den anderen reflektiert. Dies ermöglicht ihren gleichzeitigen Gebrauch. Das ATEM 1 M/E Advanced Panel wird per Ethernet direkt mit Ihrem ATEM Mini verbunden. Es ist mit einer standardmäßigen Mischer-IP-Adresse programmiert, die mit Ihrem ATEM Mini funktioniert. Das angeschlossene Pult erkennt einen ATEM Mini sofort.

  • Seite 574: Arbeiten Mit Dem Atem 1 M/E Advanced Panel

    Arbeiten mit dem ATEM 1 M/E Advanced Panel ATEM 1 M/E Advanced Panel Gebrauch des Bedienfelds Misch-Effekte (M/E) Zusammen dienen die Programm- und Vorschaubusse PROGRAM und PREVIEW sowie das Quellnamen- Display dazu, Quellen auf die Programm- und Vorschauausgänge zu schalten. ATEM Misch-Effekte-Block Quellnamen-Displays Im Quellnamen-Display werden die externen Eingaben bzw.

  • Seite 575: Vorschaubus

    Programmbus Die Schaltflächen der Quellauswahl dienen zum Heißschalten von Hintergrundquellen auf den Programmausgang. Die jeweils auf Sendung befindliche Quelle erkennt man an ihrer rot leuchtenden Schaltfläche. Eine rot blinkende Taste zeigt an, dass eine mit Shift gewählte Quelle auf Sendung ist. Durch Drücken der SHIFT-Taste wird die mit Shift gewählte Quelle angezeigt.

  • Seite 576: Übergangsart-Tasten

    AUTO Die AUTO-Schaltfläche führt den ausgewählten Übergang innerhalb der Dauer aus, die im Rate-Fenster auf dem LCD-Startmenü vorgegeben ist. Die Übergangsrate für die einzelnen Übergangsarten wird über das LCD-Menü eingestellt und bei Aktivierung der entsprechenden Übergangsart-Taste angezeigt. Die AUTO-Taste leuchtet für die Dauer des Übergangs rot. Die fortlaufend aufleuchtenden LEDs des Blendenhebel-Indikators signalisieren den Verlauf der Übergangs.
  • Seite 577 Übergangssteuerung und Upstream-Keyer ON AIR Die mit „ON“ markierten On-Air-Indikatortasten über den einzelnen Keyern zeigen die aktuell auf Sendung befindlichen Upstream-Keyer an. Sie dienen ebenfalls dazu, einen Key per Hartschnitt sofort auf Sendung zu schalten oder ihn wegzuschalten. MACRO Die MACRO-Taste aktiviert die Makrofunktion und bewirkt, dass die Zeile mit den Quellauswahltasten nun als Makrotasten für die jeweiligen Makroplätze fungiert.

  • Seite 578: Menütasten Für Die Systemsteuerung

    M/E-Tasten Da einige ATEM Mischer über mehrere M/E-Ebenen verfügen, können Sie die zu steuernde Ebene über die M/E-Tasten vorgeben. Sobald eine M/E-Ebene vorgegeben ist, wechselt das angezeigte LCD-Menü auf die entsprechenden Einstellungen der jeweiligen M/E-Ebene. Um den zu steuernden M/E-Bus zu wählen, drücken Sie eine der von 1–4 nummerierten M/E-Tasten Abblende Die FTB-Taste blendet die gesamte Programmausgabe nach Schwarz aus.

  • Seite 579: Joystick Und Ziffernblock

    Gehen Sie wie folgt vor, um beispielsweise die Randweichheit einer Wischblende zu ändern: Drücken Sie die WIPE-Taste. Drücken Sie die Rechtspfeiltaste neben dem LCD, um zur dritten Einstellungsseite zu gelangen. Drehen Sie den Regler unter der LCD-Anzeige „Weichheit“, um die Weichzeichnung am Rand einer Wischblende zu modifizieren.

  • Seite 580: Ausführen Von Übergängen Mit Dem Atem 1 M/E Advanced Panel

    Steuerung per Joystick Button-Mapping ATEM Software-Bedienpanels und Hardware-Bedienpulte unterstützen das sogenannte Button-Mapping. So lassen sich Ihre wichtigsten Quellen, insbesondere Kameras, den nahegelegensten Schaltflächen bzw. Tasten in den Programm- und Vorschaureihen zuordnen. Gelegentlich benutzte Quellen ordnet man idealerweise weniger griffbereiten Schaltflächen bzw. Tasten zu. Die Schaltflächen lassen sich für alle Bedienpulte bzw.
  • Seite 581 Schnitt-Übergang Ein Hartschnitt (Cut) ist der elementarste Übergang, der sich mit dem Mischer ausführen lässt. Bei einem Schnitt-Übergang wechselt die Programmausgabe per Hartschnitt unmittelbar von einer Bildquelle zur nächsten. Programmausgabe eines Hartschnitts Ein Schnitt-Übergang lässt sich direkt vom Programmbus oder mithilfe der CUT-Taste im Übergangssteuerblock ausführen.

  • Seite 582: Automatische Übergänge

    So führen Sie einen Schnitt-Übergang mit der CUT-Taste aus: Wählen Sie auf dem Vorschaubus PREVIEW die Videoquelle aus, die Sie auf den Programmausgang legen wollen. Die Programmausgabe bleibt dabei unverändert. Betätigen Sie im Übergangssteuerblock die CUT-Taste. Die auf den Programm- und Vorschaubussen ausgewählten Quellen werden vertauscht und zeigen an, dass die vorher auf Vorschau liegende Videoquelle jetzt auf Programm liegt und umgekehrt.
  • Seite 583 Nach Abschluss des Übergangs sind die auf den Programm- und Vorschaubussen ausgewählten Quellen vertauscht. Dies verdeutlicht, dass die vorher auf Vorschau liegende Videoquelle jetzt auf Programm liegt und umgekehrt. Jede Übergangsart hat eine eigene, separat einstellbare Übergangsrate, mithilfe derer Sie schnellere Übergänge ausführen können, indem Sie einfach die Übergangsart auswählen und die AUTO-Taste drücken.

  • Seite 584: Dip-Übergänge

    Drücken Sie die MIX-Taste und geben Sie die Übergangsrate im LCD-Menü vor Parameter für Mischblenden Rate Die Mix-Übergangsrate in Sekunden: Frames Dip-Übergänge Ein Dip verläuft so ähnlich wie ein Mix, da auch hier eine Videoquelle allmählich in eine andere übergeht. Bei einem Dip verläuft die Blende jedoch schrittweise über eine dritte Videoquelle, die Dip-Quelle.
  • Seite 585 Drücken Sie die DIP-Taste im Übergangssteuerblock und geben Sie die Dip-Quelle sowie die Übergangsrate im LCD-Menü vor Parameter für Dip-Übergänge Rate Die Mix-Übergangsrate in Sekunden: Frames Dip-Quelle Als Dip-Quelle für das Zwischenbild des Dip-Übergangs kann ein beliebiges Videosignal im Mischer eingesetzt werden. In der Regel ist dies ein Farbgenerator oder Media Player. Wischblenden Ein Wipe ist ein Übergang von einer Quelle zur nächsten, bei dem die gegenwärtige Quelle durch eine andere Quelle ersetzt wird und dabei ein geometrisches Muster bildet.
  • Seite 586 Drücken Sie in der Quellauswahlzeile eine Quelltaste, um eine Quelle für den Rand der Wischblende vorzugeben. Wählen Sie bei festgehaltener SHIFT-Taste eine geshiftete Quelle aus, bspw. einen Farbgenerator oder Media Player Drücken Sie eine Quelltaste für die Wipe-Umrandung in der Quellauswahlzeile, bspw.

  • Seite 587: Dve-Übergänge

    Umkehren Mit „Umkehren“ wird der Bewegungsablauf von geschlossenen Mustern wie Kreisen, Rauten und Rechtecken umgekehrt. Das Muster verkleinert sich nun ausgehend vom Bildrand zur Mitte. Flip Flop Bei aktiviertem „Flip Flop“-Modus wechselt die Richtung des Übergangs nach jedem Ausführen von „Normal“ zu „Umkehren“ bzw. umgekehrt. Rand Breite der Umrandung.

  • Seite 588: Gemeinsamer Zugriff Auf Dve-Resourcen

    Parameter für DVE-Keys Key aktivieren Aktiviert bzw. deaktiviert den DVE-Key. Der DVE-Key ist aktiviert, wenn die Taste leuchtet. Vormultiplizierter Wählt den DVE-Key als vormultiplizierten Key aus. Stanzschwelle Über die Stanzschwellen-Einstellung wird die Schwelle angepasst, anhand derer das Stanzsignal sein Loch schneidet. Durch Verringern der Stanzschwelle kommt mehr vom Hintergrund zum Vorschein.
  • Seite 589 Drücken Sie im LCD-Menü die Multifunktionstaste EFFEKT, um die Effekteinstellungen zu öffnen. Wählen Sie dann das Grafik-Wipe-Icon mithilfe des EFFEKT-Multifunktionsreglers. Die Standardrichtung verläuft von links nach rechts. Die Richtung kann jedoch geändert werden, indem Sie RICHTUNG UMKEHREN wählen. Ist die Option FLIP FLOP aktiviert, ändert sich die Richtung bei jedem Ausführen des Übergangs, statt sich immer in dieselbe Richtung zu bewegen.

  • Seite 590: Manuelle Übergänge

    Bilder für grafische Wischblenden Für die Grafik-Wipe-Funktion wird eine statische Grafik benötigt. Diese bewegt sich als Rand horizontal über den Bildschirm. Es sollte eine vertikale Grafik im Stil eines Banners sein, die nicht mehr als 25 % der gesamten Bildschirmbreite einnimmt. Für Grafik-Wipes erforderliche Bildschirmbreite Bei einer auf 1080p eingestellten Auflösung des Mischers sollte die Grafik nicht breiter als 1080p...

  • Seite 591: Makroaufzeichnung Mit Dem Atem 1 M/E Advanced Panel

    Makroaufzeichnung mit dem ATEM 1 M/E Advanced Panel Mithilfe eines ATEM 1 M/E Advanced Panels können Sie Makros unabhängig von der Bediensoftware ATEM Software Control aufzeichnen und abspielen. Alle im Mischer-Arbeitsraum der ATEM Bediensoftware ausführbaren Vorgänge lassen sich auch mit Ihrem Hardware-Bedienpult vornehmen. Ob Sie Grafiken im Media Pool anordnen oder Kameraeinstellungen justieren, ATEM Software Control gibt Ihnen bequemen Zugriff auf diese Einstellungsoptionen.
  • Seite 592 Drücken Sie Wipe-Taste im Übergangsteuerblock, damit Ihr Makro die Auswahl der Wischblende speichert. Setzen Sie die Rate im LCD-Menü „Wipe“ auf 2:00 Sekunden. Drücken Sie im Übergangssteuerblock die AUTO-Taste, um den Wipe-Übergang von „Farbbalken“ zu „Farbe 1“ vorzunehmen. Drücken Sie die MAKRO-Taste, um zum Makrobildschirm zurückzukehren. Um einen Makro einzurichten, warten Sie zwei Sekunden lang, ehe Sie den nächsten Übergang anwenden.

  • Seite 593: Arbeiten Mit Dem Atem Camera Control Panel

    Arbeiten mit dem ATEM Camera Control Panel Herkömmlicherweise waren Kamerakontroll- und Steuereinheiten, sogenannte CCUs, für die Tischinstallation mit separaten Bedienfeldern, sog. Controllern, für die einzelnen Kameras konzipiert. Mit seinen vier integrierten Controllern ist das ATEM Camera Control Panel eine tragbare Lösung, die auf einem Tisch oder einer soliden Oberfläche platziert die gleichzeitige Steuerung von bis zu vier Blackmagic Pocket Cinema Cameras gestattet.
  • Seite 594 Wird das Kamerasteuerpult lediglich mit einem Mischer und einem Computer auf einem geteilten Netzwerk eingesetzt, verbinden Sie das Pult zunächst mit Ihrem Mischer und dann den freien Ethernet-Port mit Ihrem Computer. Auf dem nun mit Ihrem ATEM Equipment verbunden Kamerasteuerpult sollten jetzt die Anzeigen leuchten und die Displays der jeweiligen CCUs die diesen zugewiesenen Kameras anzeigen.

  • Seite 595: Netzwerkeinstellungen Ändern

    Bei Anschluss des Mischers sowohl an ein Camera Control Panel als auch an ein Netzwerk, geben Sie für den ATEM Mini Pro die Option „DHCP“ vor. Der Netzwerkserver weist dem Mischer dann eine IP-Adresse zu, die Sie dem Camera Control Panel als Mischer-IP-Adresse vorgeben. Dann kann das Panel mit Ihrem Mischer kommunizieren.
  • Seite 596 So legen Sie die IP-Adresse Ihres Kamerasteuerpults fest: Soll das Pult automatisch eine kompatible IP-Adresse vorgeben, wählen Sie die DHCP-Einstellung, indem Sie die Multifunktionstaste EIN drücken. TIPP Wenn Ihnen die Netzwerk-IP-Adresse bekannt ist, navigieren Sie zur nächsten Menüseite und prüfen Sie die Einstellung der Panel-IP-Adresse, um zu bestätigen, dass die vom Pult gewählte Adresse mit dem Netzwerk kompatibel ist.

  • Seite 597: Das Layout Des Kamerasteuerpults

    Wenn das LCD die Startseite auf anzeigt, sehen Sie am oberen Rand des Displays die Einstellung für die Kamerareihe. Diese Einstellung zeigt die aktuell gesteuerte Kamerareihe an. Das ist eine wichtige Feature beim Einsatz größerer ATEM Mischer, die bis zu 20 Blackmagic Design Kameras steuern.
  • Seite 598 Beim Mischen Ihrer Liveproduktion können Sie nun per Druck auf die Reihen-Multifunktionstaste zwischen den Kamerareihen A und B hin und her wechseln. Damit haben Sie sofortigen Zugriff auf die Steuerung aller Kameras, die der jeweiligen CCU zugewiesen sind. Das ist ein im Produktionsablauf vergleichsweise schnelleres und besser organisiertes Prozedere als das Hin- und Herspringen zwischen mehreren Kameras auf einzelnen CCUs.

  • Seite 599: Weißabgleichregler

    Einstellungen Das Drücken der EINSTELLUNGEN-Multifunktionstaste bei angezeigter Startseite öffnet alle Einstellungen Ihres Kamerasteuerpults. Navigieren Sie die Einstellungsseiten durch Drücken der Pfeil-Multifunktionstaste. Als erste werden in der Seitenfolge die Netzwerkeinstellungen, einschließlich der Einstellungen für das DHCP und die IP-Adressen, angezeigt. Näher beschrieben werden diese Einstellungen im Abschnitt zum Ändern der Netzwerkeinstellungen beim Anschließen des Kamerasteuerpults an Ihren ATEM Mischer.

  • Seite 600: Objektivsteuerung

    und mit den Schwarzwertreglern werden die RGB-Werte für Lift, also die Schatten, eingestellt. Die Taste BLACK/FLARE lässt Sie die RGB-Werte für Gamma, also die Mittelwerte, anpassen, indem Sie die Taste gedrückt halten und die RGB-Regler für Lift justieren. Die Farbabgleichregler dienen zur Feinjustage an den Rot-, Grün- und Blaukanälen für die Werte MASTER-Gain/Weiß, Gamma und Schwarzabhebung/Schwarztöne Es gibt überdies ein individualisierbares Steuerelement, das im Zuge eines künftigen Updates beliebig belegbar sein wird.

  • Seite 601: Steuern Von Kameras

    Die anderen Tasten und Regler in diesem CCU-Bereich dienen zum Anpassen der Empfindlichkeit des Joystick-Reglers, zum Festlegen der zulässigen Belichtungsspanne mit den COARSE-Einstellungen, zum Fixieren oder Entsperren der CCU und dergleichen. Einzelheiten zu all diesen Funktionen erhalten Sie im nächsten Abschnitt. Steuern von Kameras Dieser Abschnitt beschreibt alle Funktionen der einzelnen CCUs und liefert einen allgemeinen Überblick über die Nutzung des Kamerasteuerpults.

  • Seite 602: Scene File

    SCENE FILE Mit den nummerierten Tasten für SCENE FILE am oberen Rand einer CCU können Sie auf die Schnelle bis zu fünf Szenen-Presets speichern und abrufen. Wenn Sie beispielsweise alle Einstellungen für eine Kamera vorgegeben haben und sendebereit sind, können Sie diese Parameter für andere Kameras speichern und später abrufen.

  • Seite 603: Master Gain

    Diese Feature wird mit einem künftigen Softwareupdate bereitgestellt. MASTER GAIN Blackmagic Design Kameras verfügen über ISO- und Gain-Einstellungen, die auf dem Kamerasteuerpult über die Tasten für Master Gain vorgegeben werden. Um den Wert für Master Gain zu erhöhen, drücken Sie die Aufwärtspfeiltaste neben der Anzeige für MASTER GAIN.

  • Seite 604: Weißabgleich

    Die absolute Steuerung im ABS-Modus bewirkt, dass Einstellungen stets mit ihren entsprechenden Bedienelementen synchron sind. HINWEIS Befindet sich das Pult im ABS-Modus, beachten Sie Folgendes: Werden die Einstellungen für Ihre Bedienelemente mit ATEM Software Control oder einer anderen CCU geändert, dann sieht die nächste Anpassung mit dem ursprünglichen Controller zunächst sehr drastisch aus, weil sie auf die ursprüngliche Einstellung zurückspringt.

  • Seite 605: Weiß- Und Schwarzabgleich

    Weiß- und Schwarzabgleich Die beiden Reglerreihen für den Farbabgleich dienen zum Abgleichen der Weiß- und Schwarzwerte, die auch als Gain- und Schwarzabhebung bekannt sind. Um Änderungen vorzunehmen, drehen Sie die rot, grün und blau umrandeten Drehregler im oder gegen den Uhrzeigersinn. TIPP Um während des Farbabgleichs präzise Farbeinstellungen vorzunehmen, blenden Sie am besten die Scopes ein.

  • Seite 606: Iris Und Master Black

    Am unteren Rand des Joystickgriffs befindet sich ein Rad zum Einstellen des Schwarzwertes. Kleine Furchen an diesem Rad sorgen für einen sicheren Halt. Auf der Oberseite des Griffs wird zudem die Position des Rads physisch angezeigt. Durch Drehen des Rads im Uhrzeigersinn erhöhen Sie den Master- Schwarzwert.
  • Seite 607 Ein Beispiel wäre, wenn Sie in ein Stadion hereinströmende Menschenmengen in der Totale filmen möchten. Das ATEM Camera Control Panel bietet eine spannende, praktische und effektive Art, Blackmagic Design Kameras während der Liveproduktion zu steuern. Wir sind überzeugt, dass Ihnen die direkte Kamerasteuerung mithilfe der CCUs gefallen wird.

  • Seite 608: Verwenden Von Audio

    An die 3,5-mm-Stereobuchsen können Sie externe Mikrofone und Audioquellen wie Musik-Player anschließen Arbeiten mit in HDMI eingebetteten Audioquellen Über den in den ATEM Mini verbauten Audiomixer können Sie in HDMI eingebettetes Audio von Ihren Kameras, Medienservern und anderen Eingabegeräten verwenden. Ein externer Audiomischer ist nicht erforderlich.

  • Seite 609: Arbeiten Mit Tonmischpulten Von Fremdherstellern

    Arbeiten mit Tonmischpulten von Fremdherstellern Arbeiten mit einem Tonmischpult Über ein an Ihren ATEM Mini angeschlossenes physisches Tonmischpult können Sie beide Hände benutzen und mehrere Audiopegel gleichzeitig anpassen. Für die Kommunikation mit dem ATEM Mini kann ein Tonmischpult als MIDI-Gerät, das Mackie-Control- Befehle unterstützt, an Ihren Mac oder PC angeschlossen werden.

  • Seite 610: Stummschaltung

    Beim Start von ATEM Software Control sucht die Software automatisch Ihr Tonmischpult aus und benutzt den ersten Port des ersten aufgefundenen MIDI-Geräts. Klicken Sie in der Bediensoftware ATEM Software Control auf die „Audio“-Registerkarte, die Ihnen den ATEM Audiomixer anzeigt. Testen Sie durch Hoch- und Runterschieben der Verstärkungs-Fader Ihres Tonmischpults, ob die Software auf Ihrem Computerbildschirm einen entsprechenden Anstieg bzw.

  • Seite 611: Hilfe

    Blackmagic Support Center unter www.blackmagicdesign.com/de/support. Blackmagic Design Forum Das Blackmagic Design Forum auf unserer Website ist eine praktische Ressource für weitere Informationen und kreative Ideen. Manchmal finden Sie dort schneller Lösungen, da möglicherweise bereits Antworten auf ähnliche Fragen von anderen erfahrenen Anwendern und Blackmagic Design Mitarbeitern vorliegen, die Ihnen weiterhelfen.

  • Seite 612: Gesetzliche Vorschriften

    Gesetzliche Vorschriften Entsorgung von elektrischen und elektronischen Geräten innerhalb der Europäischen Union. Das auf dem Produkt abgebildete Symbol weist darauf hin, dass dieses Gerät nicht zusammen mit anderen Abfallstoffen entsorgt werden darf. Altgeräte müssen daher zur Wiederverwertung an eine dafür vorgesehene Sammelstelle übergeben werden. Mülltrennung und Wiederverwertung von Altgeräten tragen zum nachhaltigen Umgang mit natürlichen Ressourcen bei.

  • Seite 613: Sicherheitshinweise

    Nicht in Höhen von über 2000 m über dem Meeresspiegel einsetzen Es befinden sich keine durch den Anwender zu wartenden Teile im Inneren des Gehäuses. Wenden Sie sich für die Wartung an ein Blackmagic Design Service-Center in Ihrer Nähe. California Proposition 65 Plastikteile dieses Produkts können Spuren von polybromierten Biphenylen enthalten.

  • Seite 614: Garantie

    Garantie 12 Monate eingeschränkte Garantie Für dieses Produkt gewährt die Firma Blackmagic Design eine Garantie auf Material- und Verarbeitungsfehler von 12 Monaten ab Kaufdatum. Sollte sich ein Produkt innerhalb dieser Garantiezeit als fehlerhaft erweisen, wird die Firma Blackmagic Design nach ihrem Ermessen das defekte Produkt entweder ohne Kostenerhebung für Teile und Arbeitszeit reparieren oder Ihnen das defekte Produkt ersetzen.
