Installazione
5.2.1

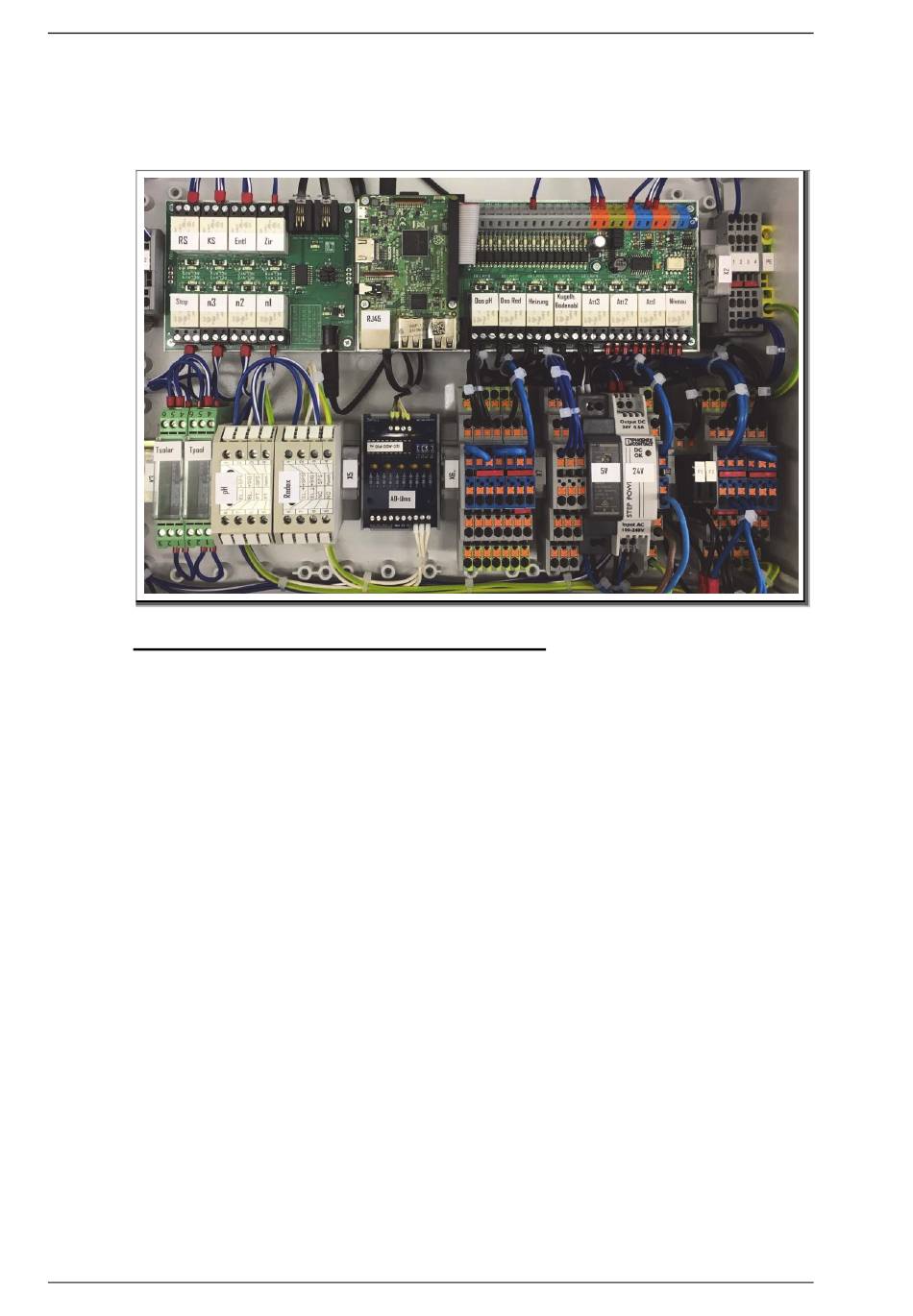

Schema di assegnazione dei morsetti

Tensione di esercizio: 230 V, 50/60 Hz
Per un funzionamento continuo è necessario un cablaggio
permanente!
Assegnazione dei relè di uscita RasPl
Scheda madre:
Relè 1 (X7:1/2/4)
Relè 2 (X7:11/12/14)
Relè 3 (X7:21/22/24)
Relè 4 (X6:5)
Relè 5 (X6:4)
Relè 6 (X6:3)
Relè 7 (X6:2)
Relè 8 (X6:1)
Scheda aggiuntiva:
Relè 1
Relè 2
Relè 3
Relè 4
Se non è installata una pompa a giri variabili ma una normale
pompa a corrente alternata, la pompa deve essere collegata al
relè 4 (Stop) come contatto normalmente aperto (NO).
14 IT
Livello
Attrazione 1
Attrazione 2
Attrazione 3
Valvola a sfera scarico di fondo
Riscaldamento
Pompa dosatrice Redox
Pompa dosatrice pH
n1 NO (contatto normalmente aperto)
n2 NO (contatto normalmente aperto)
n3 NO (contatto normalmente aperto)
Stop NC (contatto normalmente chiuso)
a potenziale zero
a potenziale zero
a potenziale zero
