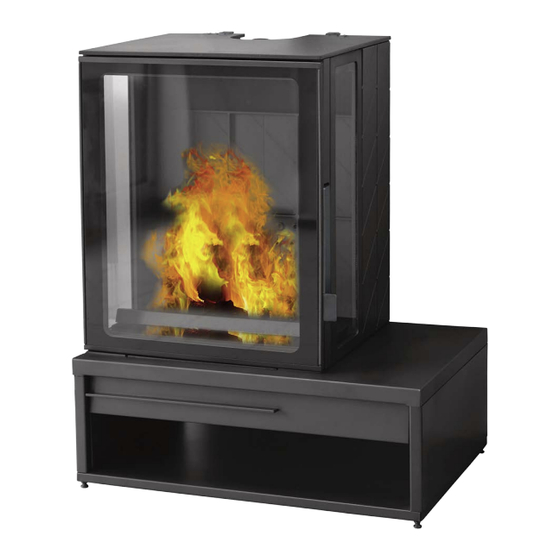

- Seite 1 Eco Minimal 35 Peć na kruto gorivo Tehnički priručnik Korisnik ga treba sačuvati za buduću uporabu Plamen d.o.o. Njemačka ulica 36 P.P. 209 34000 Požega Croatia Opis uređaja Upute za ugradnju i uporabu Ovaj uređaj podložan je izmjenama Rezervni dijelovi...
- Seite 3 Eco Minimal 35 peć koljeno dimovodno Ø120/45, zaštitna rukavica i žarač. Eco Minimal 35 81 0 0.10 %...
- Seite 4 Eco Minimal 35...
- Seite 5 Eco Minimal 35 peć peći peć peći...
- Seite 6 Eco Minimal 35 peći.
- Seite 7 Eco Minimal 35 Dimnjak iznad krova – Novi dimnjak peći...
- Seite 8 Eco Minimal 35 peći peć...
- Seite 9 Eco Minimal 35 peć Ako je dimnjak zahvatila vatra, morate prekinuti protok u dimovodnim cijevima, zatvoriti vrata i prozore, za epiti sve otvore te bez odgode pozvati vatrogasce. Otpustite vijke koji drže pregradu. Povucite ovu pregradu prema natrag i izvucite je van.
- Seite 10 Eco Minimal 35 Regulatore postavite u položaj 1. Nako što se vatra razgori i dijelovi ložišta lagano ugriju, zatvorite vrata i otvorite zrak. N N apomena peći...
- Seite 11 Eco Minimal 35 A) Regulator primarnog zraka B) Regulator sekundarnog zraka Namještanje regulatora za zrak, minimum Namještanje regulatora za zrak, nazivna snaga Namještanje regulatora za zrak, maksimalna snaga...
- Seite 12 Eco Minimal 35 Pomicanjem poluga Ne otvarajte vrata pepelišta za vrijeme rada ure aja, jer e zbog prevelikog dotoka zraka drva brzo izgorjeti, a zbog pregrijavanja može do i i do ošte enja.
- Seite 13 Eco Minimal 35 peći peći PEĆ...
- Seite 14 Eco Minimal 35 Povećajte količinu zraka pomicanjem regulatora. Smanjite količinu zraka pomicanjem regulatora.
- Seite 15 Eco Minimal 35 Poêle à bois Notice de référence à conserver par l’utilisateur pour consultation Plamen d.o.o. Njemačka ulica 36 P.P. 209 34000 Požega Croatia Présentation du matériel Instructions d’installation et d’utilisation Matériel sujet à modifications sans Pièces détachées préavis.
-
Seite 16: Présentation Du Matériel
à satisfaire les besoins de nos clients. Fort de son savoir-faire de plus de 80 ans, Plamen utilise les technologies les plus avancées dans la conception et la fabrication de l’ensemble de sa gamme d’appareils de chauffage. - Seite 17 Eco Minimal 35 Descriptif Ce Poêle à bois (Plamen 35) est conforme aux normes Européennes EN 13240:2001 - 13240/ A2:2004 et possède le marquage conformément à la directive EU 305/2011. Appareil de chauffage à fonctionnement intermittent *. Buse d’évacuation en fonte permettant le raccordement de l’appareil (via un coude 45°) soit par le dessus, soit par l’arrière.
-
Seite 18: Instructions Pour L'installateur
Eco Minimal 35 Instructions pour l'installateur Avertissement pour l’usager Tous les règlements locaux et nationaux, notamment ceux qui font référence à des normes nationales et européennes, doivent être respectés lors de l’installation de l’appareil. Un poêle mal installé peut être à l’origine de graves incidents (incendie de cheminée, inflammation de matériaux d’isolation à... - Seite 19 Eco Minimal 35 Il est indispensable de respecter les distances et dégagements d’installation jusqu’aux cloisons : En matériau combustible (fig. 2) En matériau non-combustible (fi g. 3). Ne placer aucun objet en matériaux combustibles ou rideaux, tentures etc. Laisser 1 mètre devant l'appareil en matériaux incombustibles ou avec une protection adaptée (protection contre le rayonnement thermique).
- Seite 20 Eco Minimal 35 Le conduit d’évacuation Conduit existant Le conduit d’évacuation doit être conforme à la réglementation en vigueur. Le conduit doit être en bon état et doit permettre un tirage suffisant (10-12 PA). Le conduit doit être compatible avec son utilisation, dans le cas contraire il est nécessaire de procéder au tubage ou au chemisage du conduit.
-
Seite 21: Raccordement Au Conduit De Fumée
Eco Minimal 35 Raccordement au conduit de fumée Le conduit de raccordement doit être réalisé conformément à la législation en vigueur. L’appareil ne peut être utilisé sur un conduit de fumées desservant plusieurs appareils. Départ de fumée vers l’arrière d) Positionner le coude (Rep B) afin d’orienter sa sortie vers l’arrière de l’appareil e) Raccorder le tube d’évacuation des fumées (Rep A) au coude... - Seite 22 Eco Minimal 35 Contrôle avant mis en service Vérifier l’absence de détérioration de la vitre Vérifier l’absence d’obstacle dans le passage des fumées (positionnement de la chicane) Vérifier la présence des joints d’étanchéité (porte, fumisterie, etc.) Vérifier la bonne fermeture de la porte Entretien de la cheminée et ramonage...
-
Seite 23: Instructions Pour L'utilisateur
Eco Minimal 35 Instructions pour l'utilisateur Le Fabricant décline toute responsabilité concernant les détériorations de pièces causées par l’emploi d’un combustible non recommandé ou par toute modification de l’appareil ou de son installation. N’utiliser que les pièces de rechange fournies par le fabricant Tous les règlements locaux et nationaux, notamment ceux qui font référence à... - Seite 24 Eco Minimal 35 A) Le dispositif de commande de l'air primaire B) Le dispositif de commande de l'air secondaire Régulateur Réglage air, la minimum Régulateur Réglage air, puissance nominale Régulateur Réglage air, la puissance maximale...
- Seite 25 Eco Minimal 35 Conduite de combustion L’appareil doit toujours fonctionner avec la porte convenablement fermée). Le contrôle de la combustion s’effectue à l’aide en déplaçant le levier de commande. L’expérience vous montrera la position q u i vous convient le mieux. Le poêle est équipé d'un système limitant l’encrassement de la par un balayage d’air frais mais dépend également de la qualité...
-
Seite 26: Conseils Importants
Eco Minimal 35 Accès au cendrier Entretien du poêle Tout comme le conduit de raccordement et le conduit de fumées, l’appareil doit être nettoyé régulièrement. Ouvrir la porte vitrée, nettoyer toutes les parois de la chambre de combustion et nettoyer la grille du foyer. - Seite 27 Eco Minimal 35 Augmenter la quantité d'air en déplaçant ledispositif de commande. Réduire la quantité d'air en déplaçant le dispositif de commande.
-
Seite 28: Technical Manual
Eco Minimal 35 Wood Stove Technical manual To be save by the user for future reference Plamen d.o.o. Njemačka ulica 36 P.P. 209 34000 Požega Croatia Description of the appliance This device is subject to modification Installation & Operating instructions without advance notice. -
Seite 29: Product Information
We guarantee the quality of our appliances and we committed to meet our customers’ needs. Plamen, which can boast an 80-year experience in the industry of heating devices, uses state-of- the-art technologies to design and manufacture its whole range of products. - Seite 30 Eco Minimal 35 Overview The stove (Plamen 50) is in conformity with European EN standards 13240:2001 - 13240 / A2: 2004 and has marking affixed to it in accordance with the council directive EU 305/2011. Intermittent-burning heating appliance *. Cast iron flue spigot for rear or top chimney connection (via a 45 °elbow).
-
Seite 31: Installation Instructions
Eco Minimal 35 Installation instructions Warning for the user All the regulations local and national, including those that are reference at standards national and European must be observed when installing the appliance. An incorrectly installed heating appliance can cause serious accidents (chimney fires, burning of plastic insulation materials, in partition walls, etc.). - Seite 32 Eco Minimal 35 This distance must be extended to a minimum clearance from: Combustible material (fig. 2) Non-combustible material (fi g. 3). Do not place any object in combustible materials or curtains, hangings etc. 1 meter clearance in front of the device needs to be respected from any combustible materials or with an adapted protection (protection against the thermal radiation).
- Seite 33 Eco Minimal 35 Chimney Existing flue The chimney must comply with the Current Building Regulations. If in doubt, consult your Dealer or local Building Inspector. The flue must be in good condition and must provide sufficient draught (refer to technical details p.
- Seite 34 Eco Minimal 35 Assembly of flue spigot The stove is supplied with a connection flue spigot. Smoke exist at rear g) Fit the 45° elbow (Rep B) on the top with its output to the back of the stove. h) Connect the flue pipe (Rep A) to the elbow Figure 4 The fitting of the outside air inlet (Rep C) is an option.
- Seite 35 Eco Minimal 35 Pre-utilisation check Check: The condition of the filler seals The door closes correctly The window is not damaged The smoke passages are not obstructed by pieces of packaging or removable parts. Make sure that all removable parts are correctly installed.
-
Seite 36: Instructions For The User
Eco Minimal 35 Instructions for the user The manufacturer will be not responsible for damages on parts of the appliance due to the use of prohibited fuel or due to an alteration of the appliance or its installation. Only use replacement parts supplied by the manufacturer All the local and national regulations, and in particular those relating to national and European standards, must be observed when using the appliance. - Seite 37 Eco Minimal 35 A) Primary air control position B) Secondary air control position Setting up of the air supply control, minimum Setting up of the air supply control, rated output Setting up of the air supply control, maximum output...
-
Seite 38: Operating Procedure
Eco Minimal 35 Operating procedure The appliance must function with the suitably closed door. By moving the control lever can adjust the burning rate. Experience will show you which settings are best for your situation. The air wash system works with the air slide but it is also connected to the quality of the burned... - Seite 39 Eco Minimal 35 Access to the Ashtray Maintenance of the stove body To maintain the glasses translucent, it is recommended to clean them regularly with a wet cloth and of a worn newspaper paper - The glasses need to be cold during the cleaning operation.
- Seite 40 Eco Minimal 35 Increase the amount of air by moving the regulator. Reduce the amount of air by moving the regulator.
- Seite 41 Eco Minimal 35 Holzofen Referenzanleitung Muss vom Benutzer zum Nachschlagen aufbewahrt werden Plamen d.o.o. Njemačka ulica 36 P.P. 209 34000 Požega Croatia Änderungen am Gerät vorbehalten. Präsentation des Geräts Unverbindliches Dokument Installations- und Bedienungsanweisungen Ersatzteile...
- Seite 42 Wünsche unserer Kunden zu erfüllen. Gründend auf einer 80-jährigen Erfahrung, benutzt Plamen die modernsten Technologien beim Entwerfen und Herstellen seiner Heizungspalette. Dieses Dokument hilft Ihnen bei der Installation Ihres Geräts und bei der Verwendung mit seinen optimalen Leistungen, für Ihren Komfort und Ihre Sicherheit.
- Seite 43 Eco Minimal 35 Beschreibung Holzofen (Plamen 35), erfüllt die europäischen Normen EN 13240:2001 - EN 13240/ A2:2004 und Kennzeichnung gemäß Richtlinie 305/2011 EEC trägt. Heizung für intermittierenden Betrieb*. Gusseisen-Rauchabzug für einen Anschluss des Geräts (über ein 45° Knierohr) von oben oder von hinten.
-
Seite 44: Anweisungen Für Den Installateur
Eco Minimal 35 Anweisungen für den Installateur Warnung an den Benutzer Bei der Installation des Geräts müssen alle lokalen und nationalen Vorschriften beachtet werden, vor allem diejenigen, die sich auf nationale und europäische Normen beziehen. Ein falsch installierter Ofen kann zu schweren Zwischenfällen führen (Schornsteinbrand, Entzündung von Kunststoff-Dämmstoffen an den Wänden usw.). - Seite 45 Eco Minimal 35 Es müssen folgende Installationsabstände und -freiräume zu den Wänden eingehalten werden: Brennbare Materialien (Abb. 2) Nicht brennbare Materialien (Abb. 3). Keine brennbaren Gegenstände, Vorhänge, Behänge usw. in Kontakt mit dem Ofen bringen. 1 Meter vor dem Gerät nicht brennbare Materialien oder einen angemessenen Schutz (Schutz gegen die Wärmestrahlung) vorsehen.
-
Seite 46: Ableitung Noch Nicht Vorhanden
Eco Minimal 35 Die Ableitung Ableitung schon vorhanden: Die Ableitung muss die geltenden Vorschriften erfüllen. Die Ableitung muss in gutem Zustand sein und für ausreichenden Zug sorgen (10-12 PA). Die Ableitung muss mit dem Verwendungszweck kompatibel sein. Andernfalls muss die Ableitung verrohrt oder ausgekleidet werden. -
Seite 47: Anschluss An Die Ableitung
Eco Minimal 35 Anschluss an die Ableitung Die Anschlussleitung muss entsprechend den geltenden Vorschriften ausgeführt werden. Das Gerät darf nicht an eine Ableitung für mehrere Geräte angeschlossen werden. Abgasausgang nach hinten Das Kniestück (Pos. B) so ausrichten, dass sein Ausgang nach hinten zeigt k) Das Abgasrohr (Pos. -
Seite 48: Instandhaltung Des Schornsteins Und Fegen
Eco Minimal 35 Kontrolle vor der Inbetriebnahme Überprüfen, ob die Glasscheibe nicht beschädigt ist. Überprüfen, ob es keine Hindernisse für den Abgasstrom gibt (Positionierung der Ablenkplatte). Überprüfen, ob alle Dichtungen vorhanden sind (Tür, Schornstein usw.). Überprüfen, ob die Tür richtig geschlossen ist Instandhaltung des Schornsteins und Fegen Sehr wichtig: um Zwischenfälle zu vermeiden (Schornsteinbrand usw.), müssen die... -
Seite 49: Anweisungen Für Den Benutzer
Eco Minimal 35 Anweisungen für den Benutzer Der Hersteller haftet nicht für Schäden an den Teilen, die durch den Gebrauch eines nicht empfohlenen Brennstoffs oder durch die Veränderung des Geräts oder seiner Installation entstehen. Nur vom Hersteller gelieferte Ersatzteile verwenden. - Seite 50 Eco Minimal 35 A) Position des Primärluftschiebers B) Position des Sekundärluftschiebers Einstellung des Luftschiebers, minimum Einstellung des Luftschiebers, für die Nennleistung Einstellung des Luftschiebers, für die maximale Leistung...
-
Seite 51: Verbrennungszuluftleitung
Eco Minimal 35 Verbrennungszuluftleitung Das Gerät muss immer mit ordnungsgemäß verschlossener Tür betrieben werden. Die Verbrennung wird durch Bewegung des Steuerhebels kontrolliert. Die Erfahrung lehrt Ihnen die Position, die am besten für Sie geeignet ist. Der Ofen ist mit einem System ausgerüstet, das die Verschmutzung durch eine Frischluftspülung begrenzt. -
Seite 52: Zugang Zum Aschenbecher
Eco Minimal 35 Zugang zum Aschenbecher Instandhaltung des Ofens Genauso wie die Anschlussleitung und die Ableitung muss auch das Gerät selbst regelmäßig gereinigt werden. Die Glastür öffnen, alle Wände des Feuerraums und den Rost reinigen. Die Glaskeramikscheibe kann mit einem Tuch gereinigt werden, das mit einem geeigneten Mittel befeuchtet wurde. - Seite 53 Eco Minimal 35 Erhöhen, um die Menge an Luft durch denSteuergerätbewegungs. Einen Zugbegrenzer installieren.
- Seite 54 Eco Minimal 35 Stufa a legna Manuale tecnico Da conservare a cura dell'utente per futura consultazione Plamen d.o.o. Njemačka ulica 36 P.P. 209 34000 Požega Croatia Descrizione dell'apparecchiatura Istruzioni Questo articolo è soggetto a modifiche d'installazione e uso senza obbligo di Parti di ricambio preavviso.
- Seite 55 Noi garantiamo la qualità delle nostre apparecchiature e ci impegniamo a rispondere alle esigenze dei nostri clienti. Plamen, che può vantare 80 anni di esperienza nel settore dei dispositivi da riscaldamento, utilizza tecnologie aggiornatissime per la progettazione e la produzione della sua intera gamma di prodotti.
- Seite 56 Eco Minimal 35 Panoramica La stufa (Plamen 50) è conforme alle norme EN europee 13240:2001 ‐ 13240 / A 2: 2004 e possiedi il marchiatura conformemente alla direttiva EU 305/2011. Dispositivo di riscaldamento a combustione intermittente*. Bocchetta di evacuazione in ghisa per collegamenti posteriore e superiore del camino (mediante un gomito a 45°).
-
Seite 57: Istruzioni D'installazione
Eco Minimal 35 Istruzioni d'installazione Avvertenza per l'utente Quando si installa l'apparecchiatura devono essere rispettate tutte le normative locali e nazionali, comprese quelle che sono di riferimento a norme nazionali ed europee. Un dispositivo per il riscaldamento installato in modo scorretto può causare incidenti gravi (incendi di camini, combustione di isolamenti di plastica, di muri divisori, ecc.). - Seite 58 Eco Minimal 35 Questa distanza deve essere estesa fino a un minimo di distanza da: Materiale combustibile (fig. 2) Materiale non combustibile (fig. 3). Non collocare nessun oggetto in materiali combustibili, o tendaggi, ecc. Davanti al dispositivo deve essere lasciato libero uno spazio di 1 metro, privo di qualsiasi...
- Seite 59 Eco Minimal 35 Camino Canna fumaria esistente Il camino deve essere conforme alle normative edilizie in vigore. In caso di dubbio, consultare il proprio rivenditore o l'ispettore edile locale. La canna fumaria deve essere in buone condizioni e offrire sufficiente tiraggio (fare riferimento ai dettagli tecnici a p.
- Seite 60 Eco Minimal 35 Montaggio della bocchetta di evacuazione La stufa è dotata di una bocchetta di evacuazione. Uscita del fumo sul retro m) Inserire il gomito a 45° (Rif. B) sulla parte superiore con la bocca verso il retro della stufa.
- Seite 61 Eco Minimal 35 Controllo prima della messa in servizio Controllare quanto segue: La condizione delle guarnizioni Che la porta si chiuda correttamente Che la finestra non presenti danni Che i passaggi per il fumo non sono ostruiti da pezzi dell'imballaggio o da parti staccabili Verificare che tutte le parti staccabili siano installate correttamente.
-
Seite 62: Istruzioni Per L'utente
Eco Minimal 35 Istruzioni per l'utente II produttore declina ogni responsabilità per danni sui componenti dell'apparecchiatura riconducibili all'uso di combustibile proibito o dovuti all'alterazione dell'apparecchiatura o alla sua installazione. Usare unicamente parti fornite dal produttore Quando si usa l'apparecchiatura è necessario rispettare tutte le normative locali e nazionali, e in particolare quelle che si riferiscono a standard nazionali ed europei. - Seite 63 Eco Minimal 35 A) Il regolatore dell'aria primaria B) Il regolatore dell'aria secondaria Impostazione regolatore aria, minimo Impostazione regolatore aria, potenza nominale Impostazione regolatore aria, massima potenza...
-
Seite 64: Procedura Operativa
Eco Minimal 35 Procedura operativa La stufa deve funzionare con lo sportello opportunamente chiuso. Il spostando la leva di comando può regolare la velocità di combustione. L'esperienza insegnerà quali sono le impostazioni migliori per la propria situazione. Il sistema di lavaggio dell'aria funziona con lo scorrimento d'aria ma è legato anche alla qualità del legno bruciato. - Seite 65 Eco Minimal 35 Accesso alla portacenere Manutenzione del corpo della stufa Per mantenere i vetri trasparenti, si consiglia di pulirli regolarmente con un panno umido e un foglio di giornale. Prima di pulirli lasciar raffreddare i vetri. L'apparecchiatura deve essere pulita regolarmente insieme al tubo di collegamento e al tubo della canna fumaria.
- Seite 66 Eco Minimal 35 Aumentare la quantità di aria spostando il controller. Ridurre la quantità di aria spostando il controller. Combustibili scorretti...
- Seite 67 Eco Minimal 35 Rezervni dijelovi - Pièces détachées - Spare Parts – Ersatzteile - Parti di ricambio Glavni sklop - Principal – Main – Allgemein - Vista generale...
- Seite 68 Eco Minimal 35 Plamen d.o.o. Njemačka ulica 36 P.P. 209 34000 Požega Croatia...
