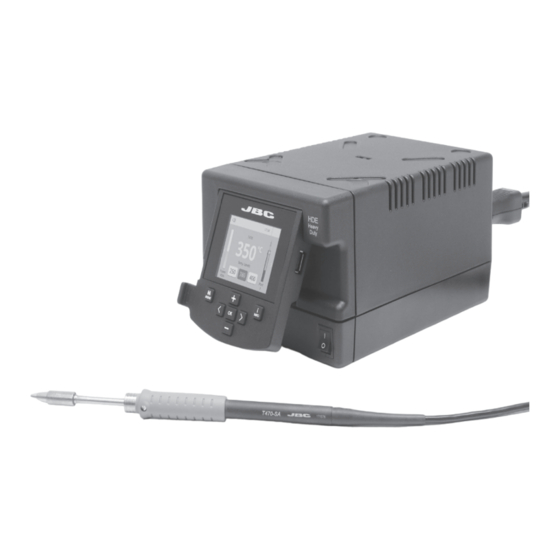

- Seite 1 Page English Español Deutsch 中文 HDE-B Robot station Ref. HDRE-B...
-
Seite 2: Packing List
3m cable ..........1 unit HDE-2B (230V) Ref. T470-SA HDE-9B (100V) Converter ....... 1 unit Power cord ....1 unit Manual ......1 unit Ref. CHB-A Ref. 0010569 (230V) Ref. 0016282 0013671 (100/120V) w w w.jbctools.com HDE-B Robot station Ref. HDRE-B... - Seite 3 w w w.jbctools.com Features USB-A connector 2.8” Color TFT screen Tilt the display for easy reading Working with Robots Manage and monitor the station using a Robotic system. 1. Connect the tool to the station port by means of the CHB-A Converter. 2.
-
Seite 4: Menu Options
Work Screen The HDE offers an intuitive user interface which provides quick access to station parameters. Status bar 17:14 Tool T470 in use ºC Power Temp. Levels indicator Power Port Displayed if temperature levels are activated Station Information Change port Menu Options System notifications (Status Bar) Press INFO for each parameter description. - Seite 5 w w w.jbctools.com Process analysis By pressing Graphics in the main MENU, temperature and power figures in real time are displayed for each port. This helps you decide which tip to use to obtain the best quality solder joints. Graphics 17:14 Power (%) Temperature...
- Seite 6 Soldering Net Remotely manage and monitor as many stations as your Windows PC can handle. 1. Download the JBC Manager software and the user manual from www.jbctools.com/manager.html 2. Connect the stations via USB-B connector and the PC will automatically detect them.
- Seite 7 If necessary use a tool to lever it off. and replace it in the station. Fuse Fuse holder Fuse holder - Replace any defective or damaged pieces. Use original JBC spare parts only. - Repairs should only be performed by a JBC authorized technical service.
- Seite 8 Safety It is imperative to follow safety guidelines to prevent electric shock, injury, fire or explosion. - Do not use the units for any purpose other than soldering or rework. Incorrect use may cause fire. - The power cord must be plugged into approved bases. Be sure that it is properly grounded before use.
- Seite 9 w w w.jbctools.com Specifications HDRE-1B 120V 50/60Hz. Input fuse: 4A. Output: 47V. Control Unit model: HDE-1B HDRE-2B 230V 50/60Hz. Input fuse: 2A. Output: 47V. Control Unit model: HDE-1B HDRE-9B 100V 50/60Hz. Input fuse: 4A. Output: 47V. Control Unit model: HDE-1B - Weight: 3.9 Kg (8.6 lb) - Dimensions:...
- Seite 11 w w w.jbctools.com Estación de alta potencia para Robot Ref. HDRE-B...
- Seite 12 Ref. HDE-1B (120V) Ref. T470-SA HDE-2B (230V) HDE-9B (100V) Manual ....... 1 unidad Converter Power cord Convertidor....1 unidad Cable de red....1 unidad Ref. 0016282 Ref. CHB-A Ref. 0010569 (230V) 0013671 (100/120V) w w w.jbctools.com HDE-B Robot station Ref. HDRE-B...
-
Seite 13: Características
w w w.jbctools.com Características USB-A connector 2.8” Color TFT screen Tilt the display for easy reading Trabajando con Robots Gestione y monitorice la estación por medio de un sistema robotizado. 1. Conecte la herramienta a la estación utilizando el convertidor CHB-A. 2. -
Seite 14: Pantalla De Trabajo
Pantalla de trabajo La HDE presenta una interfaz de usuario intuitiva y ofrece un rápido acceso a los parámetros. Barra de 17:14 estado Herramienta T470 en uso ºC Temp. Levels Indicador de potencia Power Port Se muestra si los niveles de temperatura están activos Ayuda de la... - Seite 15 w w w.jbctools.com Análisis del proceso Pulsando sobre Graphics en el menú principal, se muestran las respuestas de temperatura y potencia en tiempo real de cada puerto. Esto le ayudará a decidir cuál es la punta más adecuada para obtener la mejor calidad en sus soldaduras. Graphics 17:14 Potencia (%)
- Seite 16 Red de soldadura Gestione y monitorice tantas estaciones como soporte su PC. 1. Descargue el software JBC Manager y el manual de usuario de www.jbctools.com/manager.html 2. Conecte las estaciones a través del conector USB-B y el PC las detectará automáticamente.
- Seite 17 Si lo precisa, utilice una pequeña palanca. portafusibles en su sitio. Fusible Portafusible Portafusible - Cambie cualquier pieza defectuosa o dañada. Utilice solamente recambios originales de JBC. - Cualquier reparación sólo se podrá realizar por un servicio técnico oficial JBC.
-
Seite 18: Seguridad
Seguridad Es necesario cumplir estas normas de seguridad para prevenir cualquier choque eléctrico, heridas, fuego o explosiones. - No utilice el equipo para otros fines que no sea la soldadura o reparación. El uso incorrecto puede causar fuego. - El cable de red debe enchufarse en bases homologadas. Asegúrese de que está conectado a tierra correctamente antes de su uso. - Seite 19 w w w.jbctools.com Especificaciones HDRE-1B 120V 50/60Hz. Fusible de entrada: 4A. Output: 47V. Unidad de control: HDE-1B HDRE-2B 230V 50/60Hz. Fusible de entrada: 2A. Output: 47V. Unidad de control: HDE-1B HDRE-9B 100V 50/60Hz. Fusible de entrada: 4A. Output: 47V. Unidad de control: HDE-1B - Peso: 3.9 Kg (8.6 lb) - Dimensiones:...
- Seite 21 w w w.jbctools.com Hochleistungs- Roboten Station Ref. HDRE-B...
- Seite 22 Ref. HDE-1B (120V) Ref. T470-SA HDE-2B (230V) HDE-9B (100V) Handbuch ....1 Einheit Converter Power cord Konverter ....1 Einheit Netzkabel....1 Einheit Ref. 0016282 Ref. CHB-A Ref. 0010569 (230V) 0013671 (100/120V) w w w.jbctools.com HDE-B Robot station Ref. HDRE-B...
-
Seite 23: Arbeit Mit Robotern
w w w.jbctools.com Merkmale USB-A-Anschluss 2,8” Farb TFT Bildschirm Das Display zum einfachen Ablesen kippen Arbeit mit Robotern Verwalten und Monitorüberwachung der Lötstation durch ein Robotersystem. 1. Schließen Sie das Werkzeug mit einem CHB-A Konverter an den Stationsport an. 2. Verbinden Sie Ihr Robotersystem mit der Roboterbuchse (RJ12) der Station. Sollten Sie bei Bedarf den DB9-RJ12 Stecker benötigen, dieser ist verfügbar unter (Ref. -
Seite 24: Menüoptionen
Arbeitsbildschirm Das HDE bietet eine intuitive Benutzerschnittstelle, die schnellen Zugriff auf die Stationsparameter gewährt. Statusleiste 17:14 T470 Benutztes Werkzeug ºC Leistungs- Temp. Levels anzeige Power Port Angezeigt, wenn Temperatur- stufen aktiviert Station sind Information Port wechseln Menüoptionen Systemmeldungen (Statusleiste) Drücken Sie INFO für jede Parameter- Beschreibung. -
Seite 25: Grafiken Exportieren
w w w.jbctools.com Prozessanalyse Beim Drücken von Graphics im Haupt-MENÜ, werden für jeden Port in Echtzeit Temperatur- und Leistungsangaben eingeblendet. Dies hilft Ihnen bei der Entscheidung, welche Spitze Sie für die beste Qualität der Lötverbindungen benutzen müssen. Graphics 17:14 Leistung (%) Temperatur Power Temp... -
Seite 26: Stationssoftware Aktualisieren
Lötnetz So viele Stationen, wie Ihr Windows-PC bewältigen kann, aus der Ferne steuern und überwachen. 1. Laden Sie die JBC Manager Software und das Benutzerhandbuch herunter unter www.jbctools.com/manager.html 2. Schließen Sie die Stationen per USB-B-Anschluss an und der PC wird sie automatisch erkennen. -
Seite 27: Wartung
Halterung und setzen Sie sie erneut in die Benutzen Sie bei Bedarf ein Werkzeug, Station ein. um sie herauszudrücken. Sicherung Sicherung- shalterung Sicherung- shalterung - Jedes defekte oder schadhafte Teil austauschen. Nur Original-Ersatzteile von JBC verwenden. - Reparaturen dürfen nur von dem Vertragskundendienst von JBC durchgeführt werden. -
Seite 28: Sicherheit
Sicherheit Die Sicherheits-Leitlinien müssen unbedingt eingehalten werden, um elektrischen Schlag, Verletzung, Feuer oder Explosion zu vermeiden. - Die Anlagen für keinen anderen Zweck verwenden als zum Löten oder Entlöten. Unsachgemäße Verwendung kann Feuer hervorrufen. - Das Netzkabel muss in zugelassene Steckdosen eingesteckt werden. Vergewissern Sie sich vor der Benutzung, dass sie korrekt geerdet ist. -
Seite 29: Technische Daten
w w w.jbctools.com Technische Daten HDRE-1B 120V 50/60Hz. Fusible de entrada: 4A. Output: 47V. Unidad de control: HDE-1B HDRE-2B 230V 50/60Hz. Fusible de entrada: 2A. Output: 47V. Unidad de control: HDE-1B HDRE-9B 100V 50/60Hz. Fusible de entrada: 4A. Output: 47V. Unidad de control: HDE-1B - Gewicht: 3.9 Kg (8.6 lb) - Abmessungen:... - Seite 31 w w w.jbctools.com 机器人高电站 Ref. HDRE-B...
- Seite 32 普通用途HD手柄，带3米电线 ....1 件 Ref. HDE-1B (120V) Ref. T470-SA HDE-2B (230V) HDE-9B (100V) 转换接头型号 ....1 件 电源线 ......1 件 说明书 ......... 1 件 Ref. CHB-A Ref. 0010569 (230V) Ref. 0016282 0013671 (100/120V) w w w.jbctools.com HDE-B Robot station Ref. HDRE-B...
- Seite 33 w w w.jbctools.com 产品特性 USB-A 连接口 2.8” 彩色液晶屏 云台显示 方便阅读 与机器人合作 使用机器人系统管理和监控工作站。 1. 通过转换接头来连接工具到工作站端口。 2. 通过工作站上的(RJ12)机器人连接口，连接您的机器人系统。 DB9-RJ12 适配器仅在必要时提供 (型号 0013772). 3. 在工作站设置中启用机器人选项， 将显示通知: 4. 根据机器人通讯协议设定您的机器人指令 ， 可以从以下页面获得 www.jbctools.com/jbcsoftware-menu-115.html. 转换接头型号 机器人 HDE 控制主机 Ref. CHB-A RS-232 连接口...
- Seite 34 工作屏 HDE 提供了一个直观的用户界面，可以快速访问工作站的参数。 状态条 17:14 使用中 T470 的工具 ºC 功率 Temp. Levels 指示条 Power Port 只有在使用 温度等级时 才会显示 工作站 信息 更换 端口 菜单选项 系统通知 (状态条) 按 INFO 查阅每个参数的说明。 USB闪存盘已连接。 工作站由电脑控制。 工作站由机器人控制。 工作站软件更新。 主机 工具 读数表 按 INFO 启动更新。 警告。 按 INFO 查阅故障说明。 错误。 按 INFO 查阅故障说明， 外设 图形 重设 故障类型，及如何处理。...
- Seite 35 w w w.jbctools.com 流程分析 通过按下主菜单上的图形，每个端口响应的实时温度和功率被显示出来。这有助于 您决定使用哪种焊嘴来获得最佳的焊接质量。 Graphics 17:14 功率 (%) 温度 Power Temp Port 1 - T245 访问其他 端口图形 图形导出 插入 USB 闪存盘到USB-A 连接口，开始保存 您的焊接流程，导出文档为csv格式。...
- Seite 36 焊接网络 由您的电脑远程管理和监控尽可能多的工作站。 1. 下载 JBC管理者软件和用户手册， 下载页面 www.jbctools.com/manager.html 2. 工作站连接到USB-B 连接口，电脑将会自动探测到它们。 3. 通知 将在工作站上显示。 功能说明: - 从您的电脑上设定所有工作站的参数。 Manager software - 创建工作站组群并同时设定它们的参数。 - 保存特定的配置以便以后使用。 - 从您的电脑上分析焊接图形并导出。 任何 JBC USB 集线器 主机 升级工作站软件 1. 下载JBC升级文档， 下载页面 2. 插入USB闪存盘。 www.jbctools.com/software.html， 升级时显示 图标。 并保存到USB闪存盘。 优选空白闪存盘。 升级文档...
- Seite 37 维护保养 在进行维护和存放之前，确认设备已冷却。 - 用玻璃清洁剂或湿布清洁焊台屏幕。 Clean periodically - 用湿布清洁机壳和工具。 酒精只能清洁金 属部分。 - 定期检查工具和主机的金属部分是否清洁， 确保焊台可以检测到工具状态。 - 保持焊嘴表面清洁并在存放前加锡保养以防 氧化。 生锈和肮脏的表面会减少到焊点的 热传递。 - 定期检查所有的电缆连接线和软管。 - 更换熔断的保险丝如下 ： 1. 拔下保险丝托架并取出保险丝。 如有必 2. 按入新保险丝到托架内并放回到工作站。 要可使用工具撬动。 保险丝 保险丝托架 保险丝托架 - 更换任何不良或受损件。 只可以使用JBC原厂配件。 - 维修只可以由JBC授权的技术服务来执行。...
- Seite 38 安全 必须遵守安全准则，以防止电击，人身伤害，火灾或爆炸。 - 请勿使用焊台于焊接或返修以外的任何目的。 不正当的使用可能引起火灾。 - 电源线必须插入核准的电源。 确保在使用前正确接地。 拔下时应握住插头而不是电源线。 - 请勿在带电零件上工作。 - 工具不使用时应放在置放架上以激活睡眠模式。 主机关闭后焊嘴， 工具和焊台的金属部分可能仍然是热的。 请小心处理， 哪怕是在调整工作站 位置时。 - 设备运行是要始终有人看管。 - 请勿覆盖通风孔。 热量可能会导致易燃品点燃。 - 使用 “无残留” 类助焊剂并避免与皮肤或眼睛接触， 以防刺激。 - 小心焊接时产生的烟雾。 - 保持您工作场所的干净整洁。 操作时， 为避免人身伤害， 请穿戴适当的防护眼镜和手套。 - 残锡液易引起灼伤， 请小心处理。 - 本产品允许八岁以上儿童，肢体，感官或心智有残缺的人士，以及缺乏经验的人士使用， 但必须提供必要的监护及指导，并且了解本产品可能涉及的危险。 切勿让儿童把玩。 - 没有监管，儿童不得对本产品进行维护。 技术规格 HDRE-1B 120V 50/60Hz. 输入保险丝 fuse: 4A. 输出: 47V. 主机款式: HDE-1B HDRE-2B 230V 50/60Hz. 输入保险丝 fuse: 2A. 输出: 47V. 主机款式: HDE-1B HDRE-9B 100V 50/60Hz.
-
Seite 39: Exploded View
w w w.jbctools.com Exploded View... - Seite 40 Warranty Garantía Garantie JBC’s 2 year warranty covers Esta garantía de 2 años cubre este Die 2-Jahres-Garantie von JBC this equipment against all equipo contra cualquier defecto ersteckt sich auf das Gerät bei manufacturing defects, including de fabricación, incluyendo la Herstellungsfehlern, einschließlich...
