Inhaltszusammenfassung für jbc CD-B-Serie

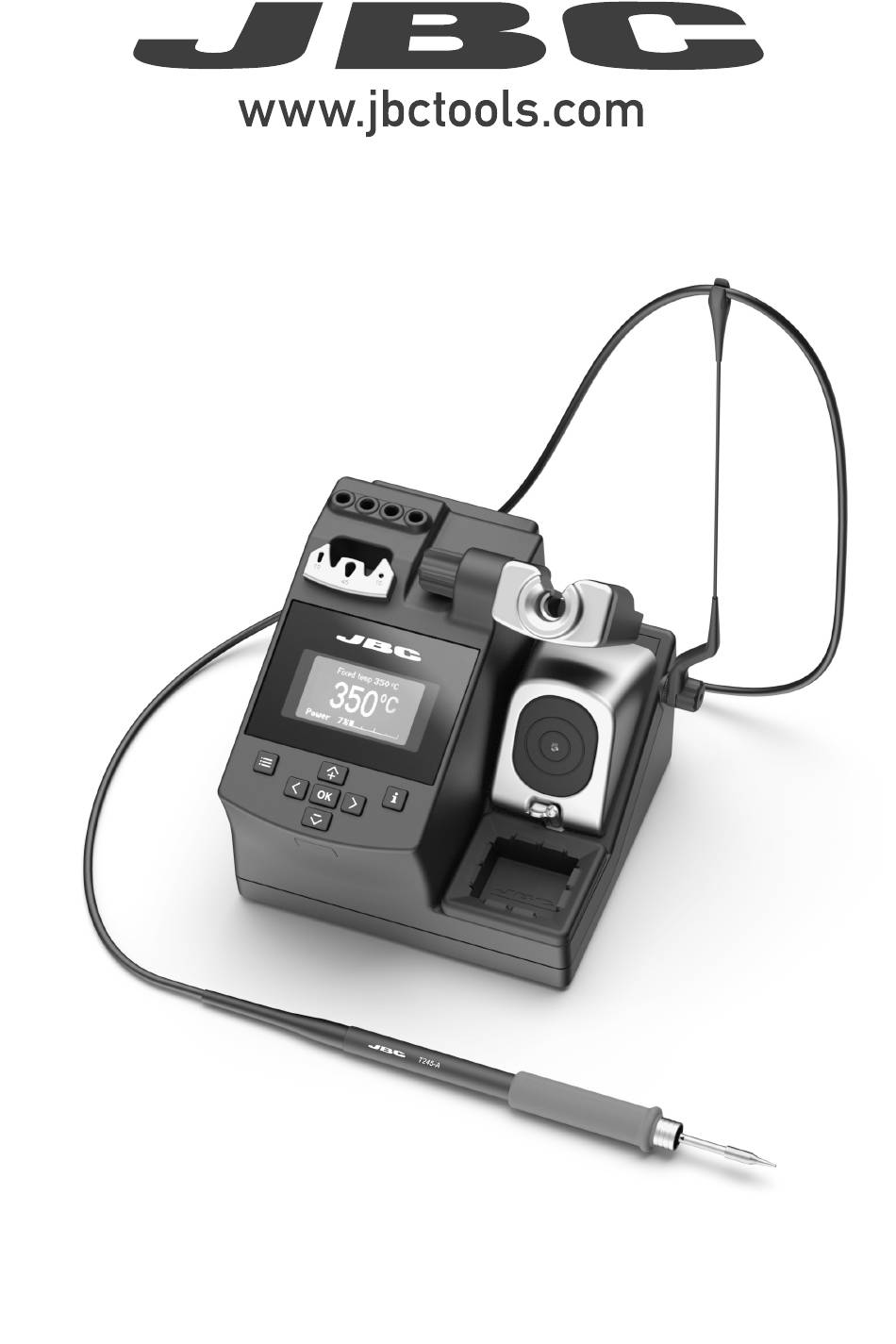

- Seite 1 BEDIENUNGSANLEITUNG CD-B Lötstation...
- Seite 2 Diese Betriebsanleitung gehört zu folgender Referenz: CD-2BQF (230V) Packliste Die Verpackung enthält folgende Artikel: CD-Steuerungseinheit ......1 Stück Universal-Lötkolben ......1 Stück Art.-Nr. T245-A Netzkabel ........... 1 Stück Messingwolle ..........1 Stück Art.-Nr. 0023714 (230 V) Artikelnummer CL6210 Schwamm ........... 1 Stück Handbuch ...........
-
Seite 3: Beschreibung
Beschreibung Kabelhalter Verstellbare Ablage: Intelligentes Heizmanagement Kartuschenmagazin Spitzenschnellwechsler Prozessbildschirm Messingwolle zur Spitzenreinigung mit Spritzschutzmembran und Abstreifer T245A Universal-Lötkolben Potentialausgleichsbuchse Hauptschalter Feinsicherung Sicherung USB-B-Anschluss Netzanschluss Anschluss für Lötrauchabsauger... -
Seite 4: Verstellbare Ablage
Lotschicht auf der Spitze, sodass der Oxidation zwischen Reinigung Wenn die Spitze sehr und Wiederbefeuchten verschmutzt ist, empfiehlt vorgebeugt wird. JBC eine Erstreinigung am Abstreifer, um überschüssiges Lot zu entfernen. Abstreifer Art.-Nr. CL7984 Ein temperaturbeständiger Behälter zum Entfernen von überschüssigem Lot durch leichtes Klopfen oder Abstreifen. - Seite 5 Abnehmen des Spritzschutzes 1. Spritzschutz entriegeln. 2. Abheben. Verriegelung Weitere Reinigungsoptionen (nicht im Lieferumfang enthalten): Edelstahlwolle Metallbürste Ref. CL6205 Art.-Nr. CL6220 Stärkere Bietet bei sorgsamer Reinigungsmethode Verwendung eine als die Messingwolle. gründlichere Reinigung. Abstreifer Schwamm Art.-Nr. CL0160 Art.-Nr. S0354 Die schonendste Reinigungsme- Abklopfen: Abstreifen: Sanft klopfen, um...
- Seite 6 Griffwechsel Sie können die Griffe einfach mit Hilfe der Aufstecklaschen ersetzen. Hinweis: Wählen Sie je nach Griffmodell den richtigen Ersatzgriff. Kolben Ref.: T245-A / T245-C / T245-GA T210-A / T210-NA T245-PA T210-PA 0016057 (grün) 0018658 (grün) 0021528 (blau) 0023310 (blau) Griff Ref.: 1.
-
Seite 7: Kompatible Kartuschen
Spitzenschnellwechsler Zum zeitsparenden und sicheren Kartuschenwechsel ohne Ausschalten der Station. 1. Entfernen 2. Einsetzen 3. Befestigen Öffnungen Stecken Sie das Handstück in Setzen Sie das Handstück Verwenden Sie die Öffnungen den Abzieher und ziehen Sie, auf die neue Kartusche und zum Befestigen der Kartusche. -
Seite 8: Betrieb
Betrieb Das effizienteste JBC-Lötsystem Diese revolutionäre Technologie gewährleistet, dass die Spitzentemperatur extrem rasch wieder erreicht wird.Dies erlaubt das Arbeiten bei niedrigerer Temperatur. Dadurch erhöht sich die Standzeit der Spitze um das Fünffache. 1. Arbeit 2. Standby 3. Ruhemodus Lange Zeit in... -
Seite 9: Steuerungsprozess
Steuerungsprozess Arbeitsbildschirm Fixed temp. Zeigt eine spezifische, fest eingestellte Temp. an Levels ºC 270 270 350 350 400 Wird angezeigt, wenn Sie Der Arbeitsbildschirm bietet Temperaturstufen ausgewählt nützliche Informationen über haben. Die Werte müssen für die Selected temp. 350 den Werkzeugstatus in Echtzeit. Anwendung eingestellt werden. - Seite 10 (HMP) oder Kunststoff (z. B. für Multilayer- oder stark Die Standard-Mindesttemperatur Nietverbindungen) arbeiten. wärmeleitende Platten), beträgt 200 ºC (392 ºF). Dies gilt empfiehlt JBC andere als geeigneter Ausgangspunkt Hilfsmittel, wie Unterheizungen. für bleihaltige Anwendungen. Nützlich zur Einstellung eines Metronom Dies aktiviert einen Beep-Ton.
- Seite 11 Werkzeugeinstellungen Parameterbeschreibung Empfehlungen Warnhinweise Ideal zum Löten von mehr Einstellung einer Tempe- als einem Bauteil mit einer ratur Einstellung eines Werts im bestimmten Temperatur. Temperaturbereich der Station Die Station lehnt daraufhin (90-450 ºC/190-840 ºF). jeden Versuch der Temperaturänderung ab. Einstellung der Temperaturstufen Ähnlich wie Parameter „Ein- Dies ermöglicht einen raschen stellung einer Temperatur“.
- Seite 12 ±50 °C (±90 °F) ein, um Bei einer Änderung genauere Einstellung zwischen „Null-Fehler“ zu erzielen. des Kartuschentyps, sollte der ausgewählten und der JBC empfiehlt dringend die der Parameter auf 0 °C/F Ist-Temperatur. Verwendung der Thermometer zurückgesetzt oder auf TID-A oder TIA-A, um präzise den für diese Kartusche...
-
Seite 13: Usb-Anschluss
Aktualisieren Sie die Software der Station über den USB-Anschluss: USB-AB-Kabel Updater JBC Web Manager www.jbctools.com/manager.html Verwalten und überwachen Sie mit dem JBC Web Manager so viele Stationen, wie Ihr PC handhaben kann. Sie können die Daten auf einen anderen PC exportieren. weitere JBC- Station USB-AB-Kabel... -
Seite 14: Wartung
Spitze zu vermeiden. Rostige und verschmutzte Oberflächen reduzieren die Wärmeübertragung auf die Lötstelle. - Prüfen Sie regelmäßig alle Kabel und Schläuche. - Ersetzen Sie schadhafte bzw. beschädigte Teile. Verwenden Sie nur Original-JBC-Ersatzteile. Sicherungshalter - Eine durchgebrannte Sicherung ist wie folgt TOOL zu ersetzen: 1. -
Seite 15: Sicherheit
Sicherheit Zum Schutz vor Stromschlägen, Verletzungen, Feuer- und Explosionsgefahr sind unbedingt die Sicherheitsrichtlinien zu befolgen. - Die Geräte dürfen nicht für andere Zwecke als zum Löten bzw. Nachbearbeiten verwendet werden. Eine unsachgemäße Verwendung kann einen Brand auslösen. - Das Netzkabel darf nur in zugelassene Steckdosen eingesteckt werden. Vor der Verwendung auf ordnungsgemäße Erdung prüfen. - Seite 16 Notizen...
-
Seite 17: Technische Daten
Technische Daten CD-2BQF 230 V 50/60 Hz. Eingangssicherung: T1A. Ausgang: 23.5 V. - Maximale Ausgangsleistung CD-BF: 130 W - Temperaturbereich: 90 - 450 °C / 190 - 840 °F - Leerlauf-Temp. Stabilität (stehende Luft): ±1.5 ºC / ±3 ºF (Erfüllt und übertrifft IPC J-STD-001) - Temperaturgenauigkeit: ±3 % (unter Verwendung der Referenzkartusche) - Temperatureinstellung:... - Seite 18 Produktes sind von der Garantie nicht gedeckt. Zur Geltendmachung der Garantie muss das Gerät purchased. frankiert zum Händler, bei dem es gekauft wurde, Get 1 extra year JBC warranty by registering here: gesendet werden. https://www.jbctools.com/productregistration/ Verlängern Sie Ihre JBC-Garantie um ein within 30 days of purchase.
