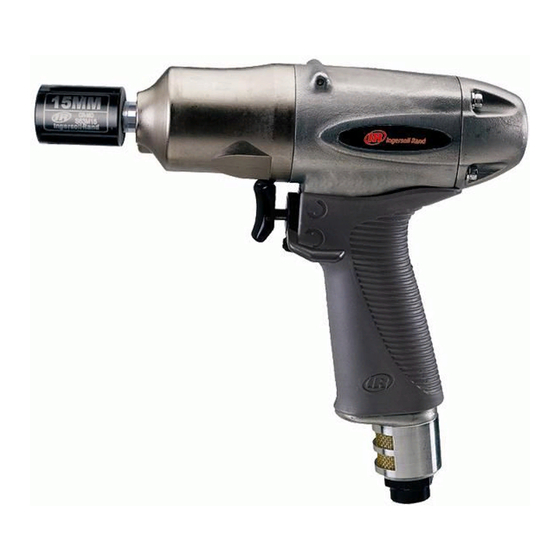

47116942 Edition 2 October 2012 Air Impulse Wrench Models QS50P3, QS50PQ1, QS60P3, QS60PQ1, QS70P3, QS70PQ1 and QS80P3 Product Information Špecifikácie produktu Product Information Specifikace výrobku Especificaciones del producto Toote spetsifikatsioon Spécifications du produit A termék jellemzői Specifiche prodotto Gaminio techniniai duomenys...
Seite 2
PMAX (Dwg. 16585747) IR # - NPT IR # - BS inch (mm) IR # IR # C38121-800 C381B1-800 3/8 (9.5) 10 (10P/10G) (Dwg. 47132956) 47116942_ed2...
Torque Adjustment See drawing 47132956 on Page 2. To adjust the torque on these Twin Blade Impulse Wrenches, proceed as follows: 1. Remove the Socket Plug. 2. Rotate the Drive Shaft until the Torque Adjustment Screw is visible in the opening. 3.
Seite 5
Especificaciones del Producto Velocidad Nivel sonoro dB(A) Vibración m/s² Accionamiento libre (ISO15744) (ISO28927) Modelo Tipo Tipo Tamaño † Presión (L Nivel QS50P3 Pistola Cuadrado 3/8” 4300 67.4 <2.5 QS50PQ1 Pistola De cambio rápido 1/4” 4300 67.4 <2.5 QS60P3 Pistola Cuadrado 3/8”...
Seite 6
Ajuste de Par Consulte la imagen 47132956 y la tabla en la página 2. Para ajustar el par de las llaves de impulso de doble pala, siga estas instrucciones: 1. Extraiga el enchufe de zócalo. 2. Gire el vástago de accionamiento hasta que se vea el tornillo de ajuste de par en la abertura. 3.
Réglage du Couple Voir schéma 47132956 et le tableau à la page 2. Pour régler le couple sur ces clés à impulsion double lames, procédez de la manière suivante: 1. Retirez la prise de douille. 2. Faites tourner l’arbre d’entraînement jusqu’à ce que la vis de réglage de couple soit visible dans l’ouverture.
Regolazione Coppia Vedere il disegno 47132956 e la tabella a pagina 2. Per regolare la coppia su queste chiavi a impulsi con doppia lama, procedere come indicato di seguito: 1. Rimuovere il tappo della bussola. 2. Ruotare la staffa di attacco finché la vite di regolazione coppia non sia visibile nell’apertura. 3.
Einstellung des Drehmoments Weitere Angaben finden Sie in Zeichnung 47132956 auf Seite 2. Zur Einstellung des Drehmoments für diese Impulsschlüssel mit zwei Blättern gehen Sie wie folgt vor: 1. Den Stopfen des Einsatzes entfernen. 2. Die Antriebswelle drehen, bis die Drehmoment-Einstellschraube in der Öffnung zu sehen ist. 3.
Aandraaimoment Afstellen Zie tekening 47132956 op pagina 2. Stel het aandraaimoment van deze tweebladige impulssleutels als volgt af: 1. Verwijder de plug van de afstelopening. 2. Draai de aandrijfas totdat de afstelschroef voor het aandraaimoment zichtbaar is in de opening. 3.
Seite 15
Vejledninger kan downloades fra www.ingersollrandproducts.com Produktspecifikationer Fri has- Lydniveau dB(A) Vibrations (m/s²) Drev tighed (ISO15744) (ISO28927) Model Stil Type Størrelse † Tryk (L Niveau QS50P3 Pistol Kvadrat 3/8” 4300 67.4 <2.5 QS50PQ1 Pistol Hurtigvekselenhed 1/4” 4300 67.4 <2.5 QS60P3 Pistol Kvadrat 3/8” 5,300 71.0...
Seite 16
Momentjustering Se tegning 47132956 og tabel på side 2. Gå frem som følger for at justere momentet på disse impulsnøgler med to blade: 1. Fjern topstikket. 2. Rotér drivakslen indtil momentjusteringsskruen er synlig i åbningen. 3. Rotér momentjusteringsskruen med uretvha. en 1,5 mm sekskantet skruenøgle for at øge momentet.
Seite 17
Manualerna kan laddas ner från www.ingersollrandproducts.com Produktspecifikationer Ljudnivå dB(A) Vibrations (m/s²) Drivning Fri hastighet (ISO15744) (ISO28927) Modell Storlek varv/min † Tryck (L Nivå QS50P3 Pistol Fyrkant 3/8” 4300 67.4 <2.5 QS50PQ1 Pistol Snabbchuck 1/4” 4300 67.4 <2.5 QS60P3 Pistol Fyrkant 3/8”...
Seite 18
Momentinställning Se illustrationen 47132956 på sidan 2. Utför följande för att ställa in momentet på dessa tvåbladiga pulserande dragverktyg: 1. Demontera hylspluggen. 2. Vrid drivaxeln tills det att momentjusteringsskruven syns i öppningen. 3. Använd en 1.5 mm insexnyckel och vrid momentjusteringsskruven medurs för att öka momentet.
Seite 19
Håndbøker kan lastes ned fra www.ingersollrandproducts.com Produktspesifikasjoner Lydnivå dB(A) Vibrasjons (m/s²) Drivmekanisme Fri hastighet (ISO15744) (ISO28927) Modell Type Type Størrelse † Trykk (L Nivå QS50P3 Pistol Firkant 3/8” 4300 67.4 <2.5 QS50PQ1 Pistol Hurtigskift 1/4” 4300 67.4 <2.5 QS60P3 Pistol Firkant 3/8”...
Justering av Vridningsmoment Se tegning 47132956 på side 2. Gjør følgende for å justere dobbeltbladimpulsnøklenes vridningsmoment: 1. Fjern unbrakopluggen. 2. Roter drivmekanismens spindel til vridningsmomentskruen er synlig i åpningen. 3. Bruk en 1,5 mm sekskantsnøkkel til å rotere vridningsmomentjusteringsskruen med klokken for å...
Seite 21
Ohjeet voi ladata osoitteesta www.ingersollrandproducts.com Tuotteen Tekniset Tiedot Vapaa Melutaso dB(A) Värinä (m/s²) Käyttölaite nopeus (ISO15744) (ISO28927) Malli Tyyli Tyyppi Koko † Paine (L Taso QS50P3 Pistooli Neliskulmainen 3/8” 4300 67.4 <2.5 QS50PQ1 Pistooli Pikavaihto 1/4” 4300 67.4 <2.5 QS60P3...
Seite 22
Momentin Säätö Katso piirustus 47132956 sivulla 2. Voit säätää näiden kaksisiipisten impulssiavainten momenttia seuraavasti: 1. Irrota istukkatulppa. 2. Kierrä käyttöakselia, kunnes momentin säätöruuvin näkyy aukossa. 3. Käytä 1.5 mm kuusioavainta ja kierrä momentin säätöruuvia myötäpäivään momentin lisäämiseksi. Vähennä momenttia kiertämällä momentin säätöruuvia vastapäivään. Älä kierrä...
Seite 23
Especificações do Produto Velocida Nível de ruído dB(A) Vibrações (m/s²) Livre de Livre (ISO15744) (ISO28927) Modelo Estilo Tipo Tamanho † Pressão (L Nível QS50P3 Pistola Quadrado 3/8” 4300 67.4 <2.5 QS50PQ1 Pistola Mudança Rápida 1/4” 4300 67.4 <2.5 QS60P3 Pistola Quadrado 3/8”...
Ajuste do Binário Consulte o desenho 47132956 da página 2. Para ajustar o binário destas chaves de accionamento da lâmina dupla, proceda da seguinte forma: 1. Remova o bujão do suporte. 2. Rode o veio de accionamento até que o parafuso de ajuste do binário de aperto fique visível no orifício.
Seite 26
Ρύθμιση Ροπής Βλέπε το σχέδιο 47132956 στη σελίδα 2. Για να ρυθμίσετε τη ροπή σε αυτά τα παλμικά κλειδιά σύσφιξης διπλής λεπίδας, ακολουθήστε την παρακάτω διαδικασία: 1. Αφαιρέστε το καπάκι για τα καρυδάκια. 2. Περιστρέψτε τον κινητήριο άξονα μέχρι να εμφανιστεί στο άνοιγμα η βίδα ρύθμισης ροπής. 3.
Specifikacije Izdelka Hitrost v Stopnja hrupa dB(A) Vibracije (m/s²) Pogon praznemteku (ISO15744) (ISO28927) Model Oblika Velikost obr/min † Tlak (L Raven QS50P3 Pištola Kvadrat 3/8” 4300 67.4 <2.5 QS50PQ1 Pištola Hitra menjava 1/4” 4300 67.4 <2.5 QS60P3 Pištola Kvadrat 3/8”...
Seite 28
Nastavljanje Zateznega Navora Glejte sliko 47132956 na strani 2. Pri nastavljanju navora na teh impulznih ključih z dvema reziloma upoštevajte naslednje: 1. Snemite nasadni nastavek. 2. Obračajte pogonsko gred, dokler v odprtini ni viden nastavitveni vijak za navor. 3. Za povečanje navora obrnite nastavitveni vijak za navor v smeri urinih kazalcev z 1,5-mm imbus ključem.
Seite 29
Príručky si môžete stiahnut’ z webovej adresy www.ingersollrandproducts.com Technické Údaje Výrobku Hladina hluku v dB(A) Vibrácií (m/s²) Upínací hriadeľ Voľnobeh Vyhoto (ISO15744) (ISO28927) Model venie Rozmer ot./min. † Tlak (L Hladina QS50P3 Pištoľ Štvorhran 3/8” 4300 67.4 <2.5 QS50PQ1 Pištoľ rýchlovýmenný 1/4” 4300 67.4 <2.5 QS60P3 Pištoľ...
Nastavenie Krútiaceho Momentu Viď obr. 47132956 na strane 2. Nastavenie krútiaceho momentu dvojčepeľových impulzných pneumatických kľúčov sa vykoná nasledovným postupom: 1. Vytiahnite kryt otvoru na puzdre. 2. Otáčajte hriadeľom pohonu, kým sa v otvore neobjaví skrutka pre nastavenie krútiaceho momentu. 3.
Specifikace Výrobku Rychlost při Zvuková hladina dB(A) Vibrácií (m/s²) Pohon volném chodu (ISO15744) (ISO28927) Model Hrot Velikost ot./min † Tlak (L Hladina QS50P3 Pistole Čtyřhran 3/8” 4300 67.4 <2.5 QS50PQ1 Pistole Quick Change 1/4” 4300 67.4 <2.5 QS60P3 Pistole Čtyřhran 3/8”...
Seite 32
Nastavení Krouticího Momentu Viz nákres 47132956 na straně 2. Nastavení utahovacího momentu těchto impulzních dvoustranných klíčů proveďte tímto způsobem: 1. Demontujte vidlici zásuvky. 2. Otáčejte hnací hřídelí, dokud nebude vidět v otvoru stavěcí šroub utahovacího momentu. 3. Pomocí šestihranného klíče 1,5 mm otáčejte stavěcím šroubem utahovacího momentu doprava, čímž...
Seite 33
Teatmikke saab alla laadida aadressilt www.ingersollrandproducts.com Toote spetsifikatsioon Tühikäigu Helitase dB(A) Vibratsioon (m/s²) Ajam kiirus (ISO15744) (ISO28927) Mudel Kuju Tüüp Suurus p/min † Rõhk (L Tase QS50P3 Püstol Nelikant 3/8” 4300 67.4 <2.5 QS50PQ1 Püstol Kiirvahetus 1/4” 4300 67.4 <2.5 QS60P3 Püstol Nelikant 3/8”...
Seite 34
Pöördemomendi Reguleerimine Vt joonis 47132956 lk 2. Kaheteraliste impulssvõtmete pöördemomendi reguleerimiseks toimige järgmiselt: 1. Võtke maha pistikupesa. 2. Keerake veovõlli, kuni avas tuleb nähtavale pöördemomendi reguleerimiskruvi. 3. Pöördemomendi suurendamiseks keerake 1,5 mm kuuskantvõtmega pöördemomendi reguleerimiskruvi päripäeva. Pöördemomendi vähendamiseks keerake pöördemomendi reguleerimiskruvi vastupäeva.
Seite 35
A kézikönyvek letöltési címe: www.ingersollrandproducts.com A termék Jellemzői Lehetséges Zajszint dB(A) Vibrációs (m/s²) Kihajtás sebesség (ISO15744) (ISO28927) Modell Kialakítás Típus Méret 1/perc † Nyomás (L Szint QS50P3 Pisztoly Négyzetes 3/8” 4300 67.4 <2.5 QS50PQ1 Pisztoly Gyorscsere 1/4” 4300 67.4 <2.5 QS60P3 Pisztoly Négyzetes...
Nyomatékbeállítás Lásd a 47132956 rajzot a 2. oldalon. Ezen kétlapú ütvecsavarozók nyomatékának beállításához a következőképpen járjon el: 1. Távolítsa el a csatlakozódugót. 2. Addig forgassa a hajtótengelyt, amíg a nyomatékbeállító csavar láthatóvá válik a nyílásban. 3. 1.5 mm-es hatszögű kulcs használatával forgassa a nyomatékbeállító csavart az óramutató járásával egyező...
Instrukcje obsługi dostępne są w Internecie na stronie www.ingersollrandproducts.com Specyfikacje Produktu Prędkość Poziom hałasu dB(A) Wibracji (m/s²) Napęd swobodna (ISO15744) (ISO28927) Model Styl Rozmiar obr./min. † Ciśnienie (L Poziom QS50P3 Pistolet Kwadrat 3/8” 4300 67.4 <2.5 QS50PQ1 Pistolet Szybka wymiana 1/4” 4300 67.4 <2.5 QS60P3 Pistolet Kwadrat 3/8”...
Seite 42
Regulacja Momentu Obrotowego Patrz rysunek 47132956 na stronie 2. Aby wyregulować moment obrotowy tych kluczy impulsowych z dwoma łopatkami: 1. Zdjąć zaślepkę gniazda. 2. Obrócić wał napędowy, aż w otworze będzie widoczna śruba regulacji momentu obrotowego. 3. Za pomocą klucza sześciokątnego 1,5 mm zwiększyć moment obrotowy, obracając śrubę regulacji momentu obrotowego zgodnie z ruchem zegara.
Спецификации на Продукта Ниво на Звук Допустима Вибрация (m/s²) Задвижване dB(A) Скорост (ISO28927) Модел Стил (ISO15744) Вид размер † Налягане (L Ниво QS50P3 Пистолет Квадратен 3/8” 4300 67.4 <2.5 QS50PQ1 Пистолет бърза промяна 1/4” 4300 67.4 <2.5 QS60P3 Пистолет Квадратен 3/8” 5,300 71.0...
След всеки 150,000 цикъла или както показва опита, отводнете и напълнете отново Задвижващото устройство на импулсния елемент, като използвате Комплекта за смяна на течности (Част № EQ106S-K400). Смажете шестоъгълното задвиждащо устройство и изходния процеп преди сглобяване. Регулиране на въртящия момент Виж...
Seite 45
Specificaţii Tehnice Viteză Nivel de Zgomot dB(A) Vibraţie (m/s²) Motor Liberă (ISO15744) (ISO28927) Modele Stil Dimen- † Presiune (L Nivel siune QS50P3 Pistol Pătrat 3/8” 4300 67.4 <2.5 QS50PQ1 Pistol De schimbare rapidă 1/4” 4300 67.4 <2.5 QS60P3 Pistol Pătrat 3/8”...
Reglarea cuplului Vezi figura 47132956 de la pagina 2. Pentru a regla cuplul la aceste chei de impuls cu lamă dublă, procedaţi ca mai jos: 1. Scoateţi dopul. 2. Rotiţi arborele de antrenare până când şurubul de reglare a cuplului este vizibil în deschidere. 3.
Seite 47
Скорость Вибрации (m/s²) Привод свободно dB(A) (ISO28927) Модель Тип го вращения (ISO15744) Тип Размер об./мин. † Давление (L ) Уровень QS50P3 Пистолет Квадратный 3/8” 4300 67.4 <2.5 Быстросмен- QS50PQ1 Пистолет 1/4” 4300 67.4 <2.5 ный QS60P3 Пистолет Квадратный 3/8” 5,300 71.0...
Seite 48
Регулирование Крутящего Момента См. рисунок 47132956 на стр. 2. Для регулирования крутящего момента на тих импульсных гайковертах с двойной лопастью сделайте следующее: 1. Удалите заглушку. 2. Проворачивайте вал привода, пока винт регулировки крутящего момента не будет виден в отверстии. 3. Используя шестигранный ключ 1,5 мм, поворачивайте винт регулировки крутящего момента по...
Seite 53
안내서는 www.ingersollrandproducts.com.에서 다운로드 받을 수 있습니다. 제품 상세 자유(무부하) 소음 레벨 dВ(A) 진동 (m/s²) 구동 (ISO15744) (ISO28927) 속도 모델 스타일 † 압력 (L 유형 사이즈 레벨 QS50P3 피스톨 정사각형 3/8” 4300 67.4 <2.5 QS50PQ1 피스톨 신속 교환 1/4” 4300 67.4 <2.5 QS60P3 피스톨...
Seite 54
토크 조절 페이지의 도면 47132956을 참조하십시오. 양날 임펄스 렌치의 토크를 조정하려면 다음과 같이 진행하십시오: 1. 소켓 플러그를 제거하십시오. 2. 토크 조정 나사가 개구에 보일 때까지 드라이브축을 회전시키십시오. 3. 1.5 mm 헥사곤 렌치를 이용하여 토크 조정 나사를 시계방향으로 회전시키면 토크가 증 가합니다.
