Par 64 LED-100Z-32
Der Par 64 LED-100Z-32 kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen
Modus ohne Controller betrieben werden.
Bedienfeld
Kontrollmodus
Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit
einem Controller verbunden ist.
Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse
auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.)
DMX-Adresszuweisung
Mit dem Bedienfeld auf der Vorderseite des Fußes können Sie dem Gerät eine DMX-Adresse zuweisen.
Das ist der erste Kanal, über den der Par vom Controller gesteuert wird.
Achten Sie bei der Verwendung eines Controllers darauf, dass das Gerät 3 Kanäle hat.
Die DMX-Adresse muss unbedingt richtig eingestellt werden, wenn Sie mehrere Pars verwenden.
Daher sollte die DMX-Adresse des ersten Pars 1(001) sein; die DMX-Adresse der zweiten Pars sollte 1+3=4
(004) sein; die DMX-Adresse der dritten Pars sollte 4+3=7 (007) sein, etc. Stellen Sie sicher, dass sich die
Kanäle nicht überschneiden, damit jeder einzelne Par korrekt angesteuert werden kann. Wenn zwei oder
mehreren Pars ähnliche Adressen zugewiesen werden, reagieren sie entsprechend ähnlich.
Steuerung:
Nachdem Sie allen Pars eine Adresse zugewiesen haben, können Sie sie nun mit Ihrem Lichtpult
ansteuern.
Hinweis: Beim Einschalten erkennt der Par automatisch, ob er DMX-512-Daten empfängt.
Die „LED" des Bedienfelds blinkt nur, wenn am DMX-Eingang Daten empfangen werden.
Falls keine Daten empfangen werden, könnte eines der folgenden Probleme vorliegen:
●
Das XLR-Kabel des Controllers ist nicht an den entsprechenden Eingang des Geräts angeschlossen.
●
Der Controller ist ausgeschaltet oder funktioniert nicht richtig, das Kabel oder der Stecker
funktionieren nicht richtig oder die Pole im Eingangsstecker sind vertauscht.
Hinweis: Am letzten Gerät muss ein XLR-Endstecker mit einem Widerstand von 120 Ohm angebracht
werden, um die korrekte Steuerung über die DMX-Datenübertragungsleitung zu gewährleisten.
Display aus nach 40 Sekunden
Wenn 40 Sekunden lang keine Taste betätigt wird, wird das Display deaktiviert.
Drücken Sie die MENU-, UP-, DOWN- oder ENTER-Taste, um das Display zu aktivieren.
Das Display wird nun wieder aktiviert.
Bestellnummer: 42530

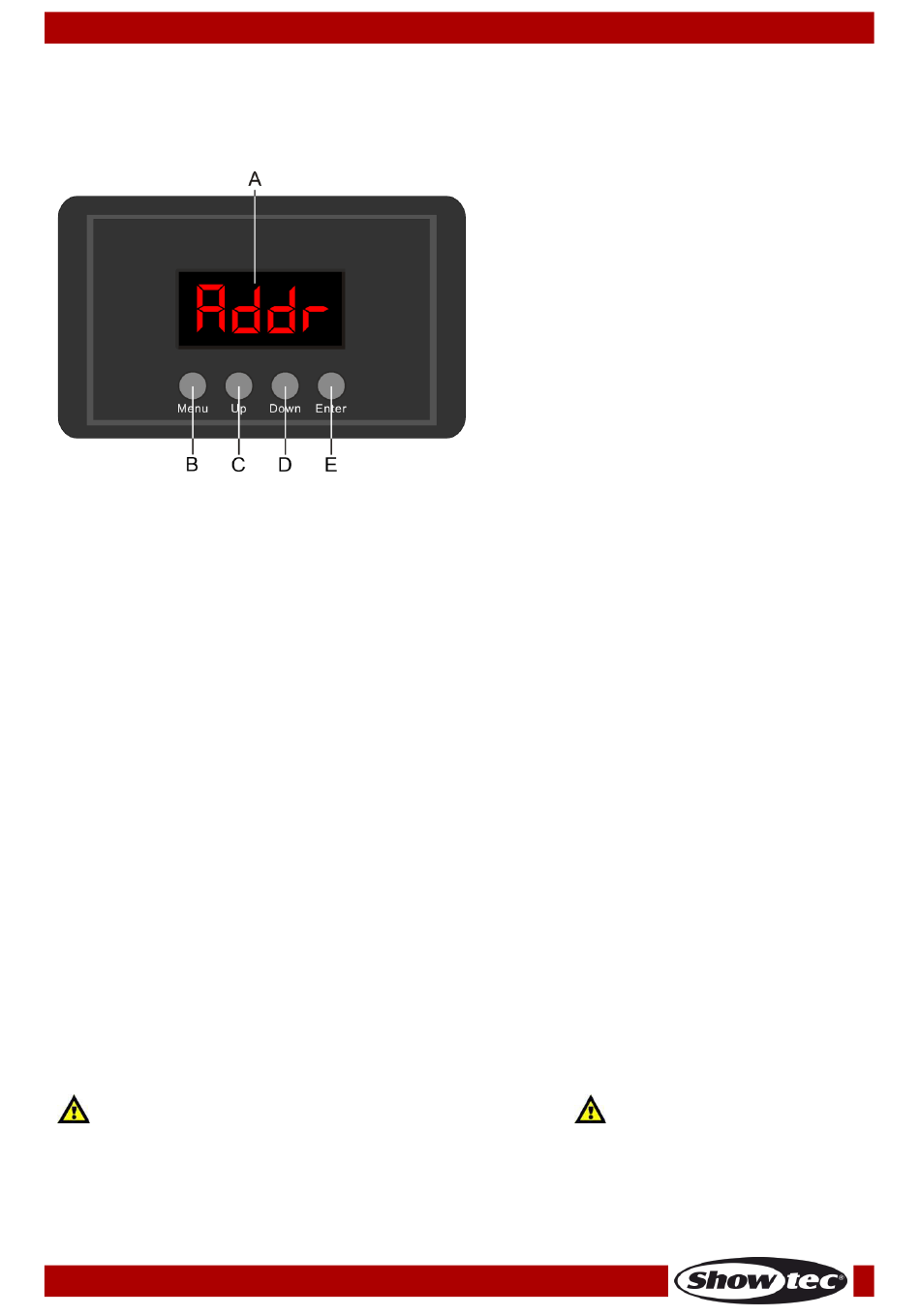

A) 4-stelliges LED-Display
B)
MENU-Taste
C) UP-Taste
D) DOWN-Taste
E)
ENTER-Taste
Abb. 06
