3. Paigaldamine

Paigaldamise ja töökorda seadmise peavad teostama tootja poolt volitatud isikud või
atesteeritud erialaspetsialistid.
PS! Enne vanni paigaldamist veenduge, et elektrivõrk on maandatud, kehtivatele normidele
vastav ja liinijuhtmetes puuduks pinge.
Asetage vann oma kohale, tugijalgade reguleerimise teel saavutage vanni sobiv kõrgus ja
horisontaalasend. Fikseerige tugijalgade asend kontramutritega. Teostage vajaduse korral
elektriühendused. Ühendage vanni äravool elastse vooliku abl kanalisatsiooniga. Vannisegisti
komplekti puhul ühendage külma- ja sooja vee sisendid veesüsteemiga painduvate survevoolikute
abil. Tihendage vanniserva ja seina vahe.

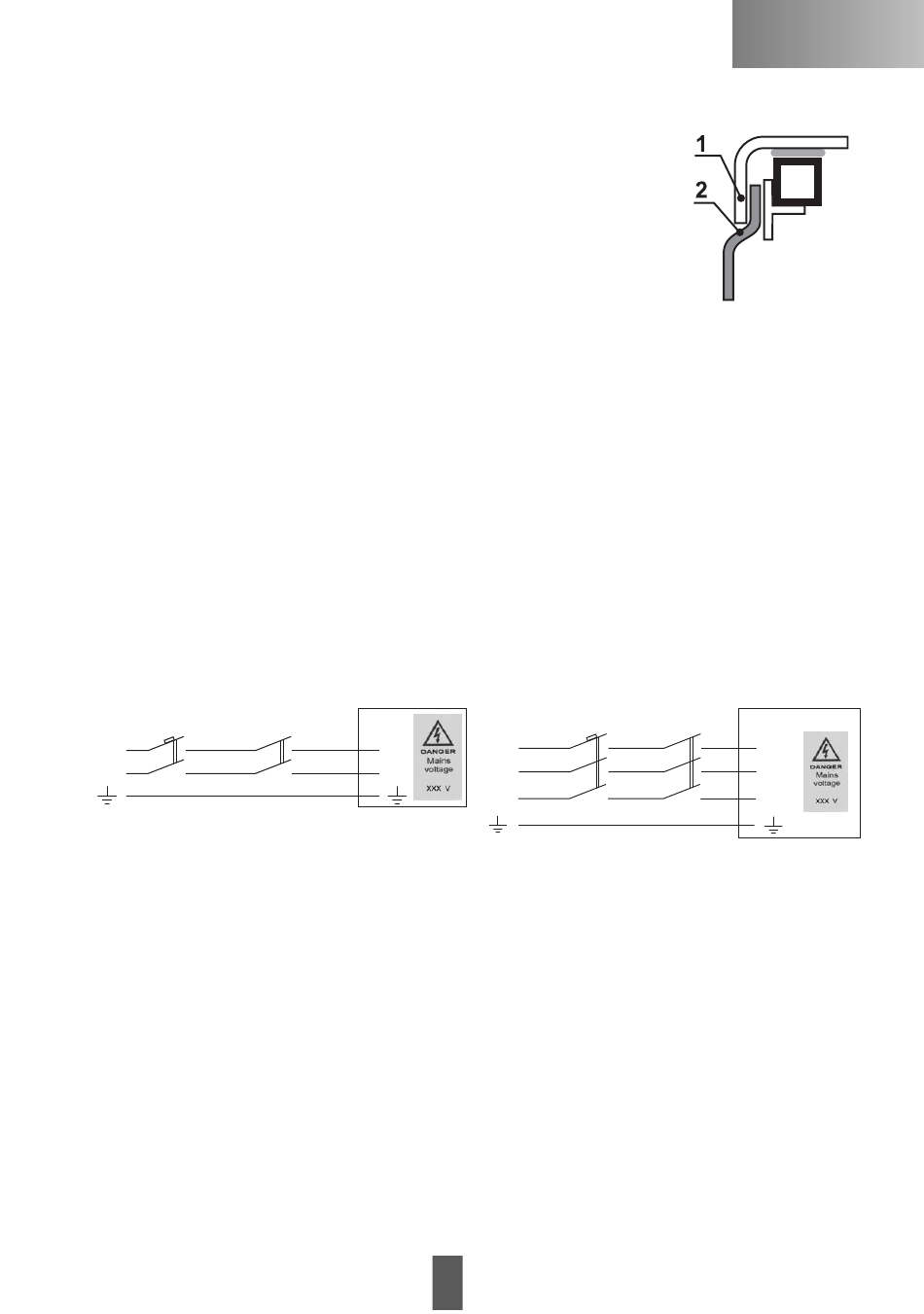

Paneeli paigaldamiseks suruge paneel (2) vanni serva (1) alla ning kinnitage kruvidega.
Vanni müürimisel vannituppa tuleb jätta piisav tööriista abil avatav luuk või uks vanni seadmete hooldamiseks ja võimalus
vanni väljatõstmiseks. Müürimisel jätke müüritisse ventilatsiooniava pumba ning puhuri jahutuse tagamiseks.
4. Elektrivõrku ühendamine
Vannid on mõeldud kasutamiseks vooluvõrkudes, kus on neutraaljuht ning neutraaljuhiga ekvivalentse potensiaaliga
statsionaarselt ühendatud kaitsejuht (süsteem TN-S). Kõik vanni paigaldusega seotud elektriühendused peab teostama
tootja poolt volitatud isik või atesteeritud kutseline elektrik.
PS! Enne elektriühenduse teostamist veenduge et liinijuhtmetes pole pinget. Elektriühendus peab vastama
andmeplaadil olevatele näitajatele.
Vann ühendatakse elektrivõrku statsionaarselt vastavalt skeemile 1 või skeemile 2. Ühendamisel peab jälgima kohalikke
nõudeid ning lubatud koormust ühele faasile.
1 2
L
N
Skeem 1
1. Vooluvõrk 230 v 50 Hz
2. Kaitselüliti
3. Rikkevoolukaitse
4. Ühendusklemmid vannil
Toitejuhe ühendatakse markeeringuga plastkarpi läbi vaba kaablipuksi. Kaablipuksi kinni keerates pingutada puksi tihend
ümber kaabli nii, et visuaalselt võib veenduda ühenduse veekindluses, samuti tuleb tagada peale toitekaabli ühendamist
plastkarbi kaane korralik kinnitamine.
Vanni toiteahel peab olema kaitstud rikkevoolukaitsmega, mille rakendumisvool ei ületa 30 mA ning kaitselülitiga, mis on
arvestatud vanni tarbimisvoolule.
PS! Kohalikuks lisa potensiaaliühtlustuseks ühendage tingimata vanni raami maandusklemmiga kõik samas ruumis olevad
kõrvalised juhtivad osad:
metallist vee-, gaasi-, kanalisatsiooni- jms. torud;
●
metallist keskkütte- ja õhukonditsioonitorud;
●
ehitise metalltarindid;
●
muud kõrvalised metallosad, millel võib tekkida elektriline potensiaal;
●
vannitoas olevate pistikute kaitsejuhtmed.
●
Vannisegisti paigaldamisel ühendage segisti vanni raami maandusklemmiga min 2,5 mm² ristlõikega kaitstud
vaskjuhtme abil.
4
3
L
N
5
1 2
L1
L2
N
Skeem 2
1. Vooluvõrk 230/400V (2N) 50Hz
2. Kaitselüliti
3. Rikkevoolukaitse
4. Ühendusklemmid vannil
EE
3 4
L1
L2
N
