3. Asennus

Ammeen asennus ja säätö on suoritettava valmistajan valtuuttamien henkilöiden tai
erikoisammattilaisten toimesta.
HUOM! Ennen ammeen asennusta varmista, että sähköverkko on maadoitettu ja
voimassaolevien määräyksien mukainen, ja ettei verkkojohdossa ole jännitettä.
Laita amme paikoilleen ja säädä tukijalkoja niin, että amme tulee vaaka-asentoon ja oikealle
korkeudelle. Tee tarvittaessa sähkökytkennät. Liitä ammeen ulostulo viemäriverkkoon
joustavan letkun avulla. Mikäli sarjaan kuuluu sekoitin, liitä kylmän ja lämpimän veden tulo
vesijärjestelmään taipuvien paineletkujen avulla. Lukitse tukijalkojen asento vastamuttereilla.
Tiivistä ammeenreunan ja seinän väli.
Mikäli amme upotetaan kylpyhuoneeseen, on jätettävä huoltoluukku tai ovi laitteiden huoltoa varten sekä mahdollisuus
ammeen ulos nostamiseen. Upotettaessa on upotukseen jätettävä ilmastointiritilä korvausilmaa varten pumpun sekä
puhaltimen jäähdytystä varten.

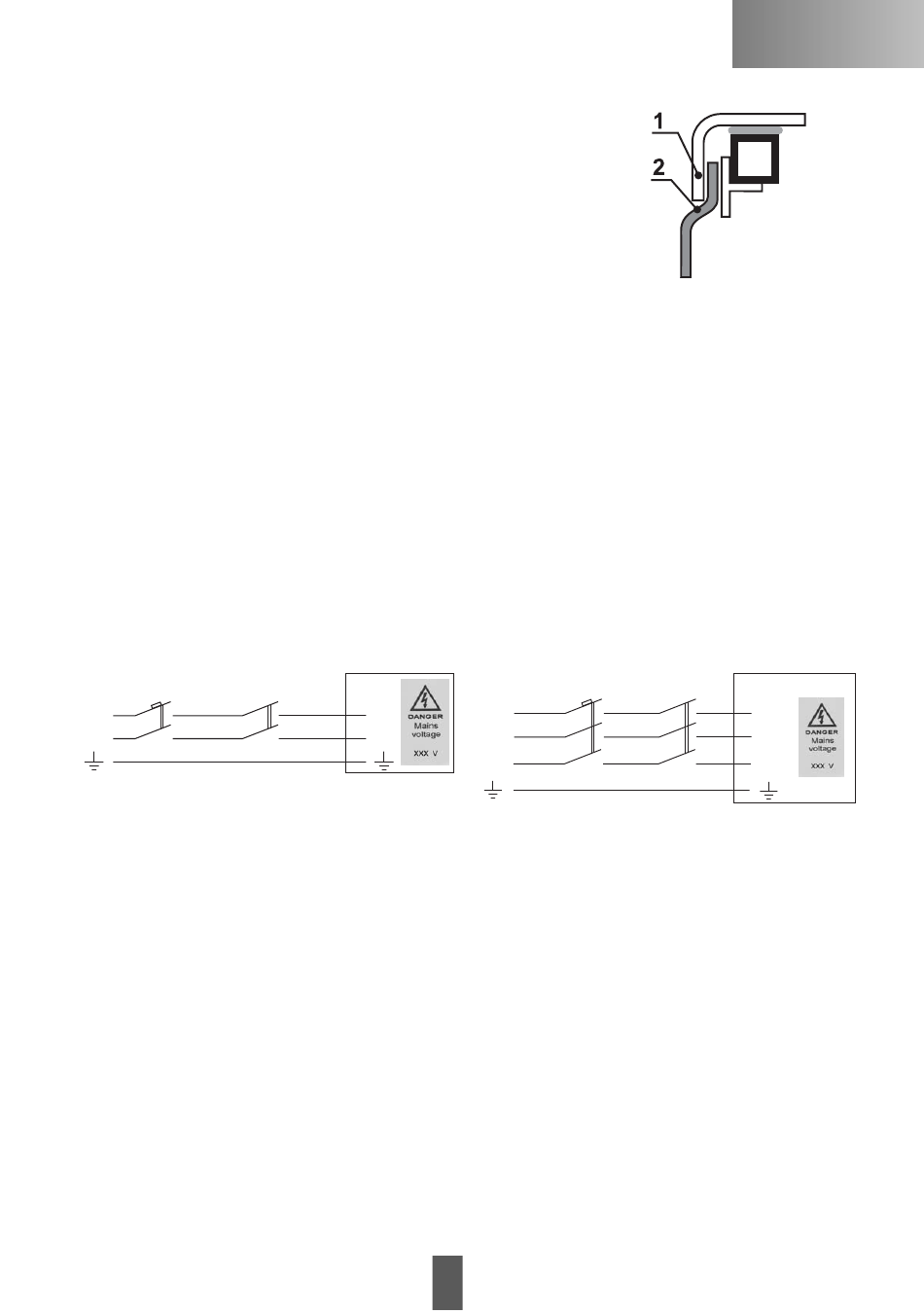

Paneelin asennukseen paina paneeli (2) kylpyammeen reunan (1) alle sekä kiinnitä ruuveilla.
4. Sähköliitäntä
Ammeet ovat tarkoitettuja käyttöön sähköverkoissa, joissa on nollajohto sekä nollajohdon kanssa ekvivalentilla potentiaalilla
pysyvästi yhdistetty suojajohto (järjestelmä TN-S). Kaikki ammeen asennukseen liittyvät sähkökytkennät on suoritettava
valmistajan valtuuttaman henkilön tai sähköasentajan toimesta.
HUOM! Ennen sähkökytkennän suorittamista varmista, että verkkojohdoissa ei ole jännitettä. Tarkista arvokilvessä olevien
tietojen vastaavuus nimellisarvoihin.
Amme liitetään sähköverkkoon kiinteästi ohessa esitetyn kaavan 1 tai kaavan 2 mukaisesti. Kytkettäessä on seurattava
paikallisia vaatimuksia sekä yhdelle vaiheelle sallittua kuormitusta.
1 2
L
N
Kaava 1
1. Sähköverkko 230V 50 Hz
2. Suojakytkin
3. Vikavirtasuoja
4. Kytkentäliittimet ammeessa
Virransyöttöjohto kytketään merkinnällä varustettuun muovirasiaan vapaan kaapelipesän kautta. Kaapelipesää kiinnitettäessä
on kiristettävä pesän tiivistettä kaapelin ympärille siten, että visuaalisesti voidaan todeta kiinnityksen olevan vedenpitävä,
samoin tulee syöttöjohdon kytkennän jälkeen varmistaa, että muovirasian kansi on kiinnitetty kunnolla.
Ammeen virtapiirin tulee olla suojattu vikavirtasuojalla, jonka laukeamismisvirta ei ylitä 30 mA sekä suojakytkimellä, jossa on
huomioitu ammeen käyttövirta.
Paikallisen lisäpotentiaalin tasoittamiseen on ehdottomasti yhdistettävä ammeen kehyksen maadoitusliittimeen kaikki
samassa tilassa olevat muut johtavat osat:
metalliset vesi-, kaasu-, viemäristö- yms. putket;
●
metalliset keskuslämmityksen sekä ilmastointiputket;
●
rakennuksen metallirakenteet;
●
muut metalliosat, joissa saattaa syntyä sähköpotentiaali.
●
HUOM! Ammeen sekoitinta asennettaessasi yhdistä sekoitin ammeen kehyksen maadoitusliittimeen min. Ø2,5 mm²
johdon avulla. Asennuksen jälkeen on suoritettava käyttöönottotestaus.
3 4
L
N
23
1
2
L1
L2
N
Kaava 2
1. Sähköverkko 230/400V (2N) 50Hz
2. Suojakytkin
3. Vikavirtasuoja
4. Kytkentäliittimet ammeessa
FI
3 4
L1
L2
N
