3. Installation

Die Installierung und Ingebrauchnahme sind von den vom Hersteller bevollmächtigten Personen oder
anerkannten Fachleuten durchzuführen.
NB! Überzeugen Sie sich vor der Installierung der Wanne davon, dass das Stromnetz geerdet ist und
allen geltenden Vorschriften entspricht und dass es in den Leitungen keine Spannung gibt.
Stellen Sie die Wanne auf ihren Platz und richten sie durch das Regulieren der Stützen ihre horizontale
Lage und richtige Höhe ein. Stellen Sie bei Bedarf die elektrischen Anschlüsse her. Schließen Sie den
Abfl uss der Wanne mit Hilfe des elastischen Schlauches an die Kanalisation. Ist die Wanne mit dem
Mischer ausgestattet, schließen Sie die Einläufe vom kalten und warmem Wasser mit Hilfe von elastischen
Druckschlauchen an das Wassersystem. Fixieren Sie die Lage der Stützen mit Gegenmuttern. Dichten
Sie die Spalte zwischen der Wannenkante und der Wand ab.
Bei Einmauerung der Wanne im Zimmer ist eine ausreichende und mit Arbeitszeug zu eröffnende Luke oder eine Tür für
die Wartungszwecke zu lassen sowie die Möglichkeit für das Herausheben der Wanne. Bei Einmauerung Lassen Sie in der
Mauer eine Lüftungsöffnung für die Sicherstellung der Abkühlung der Pumpe und des Gebläses.

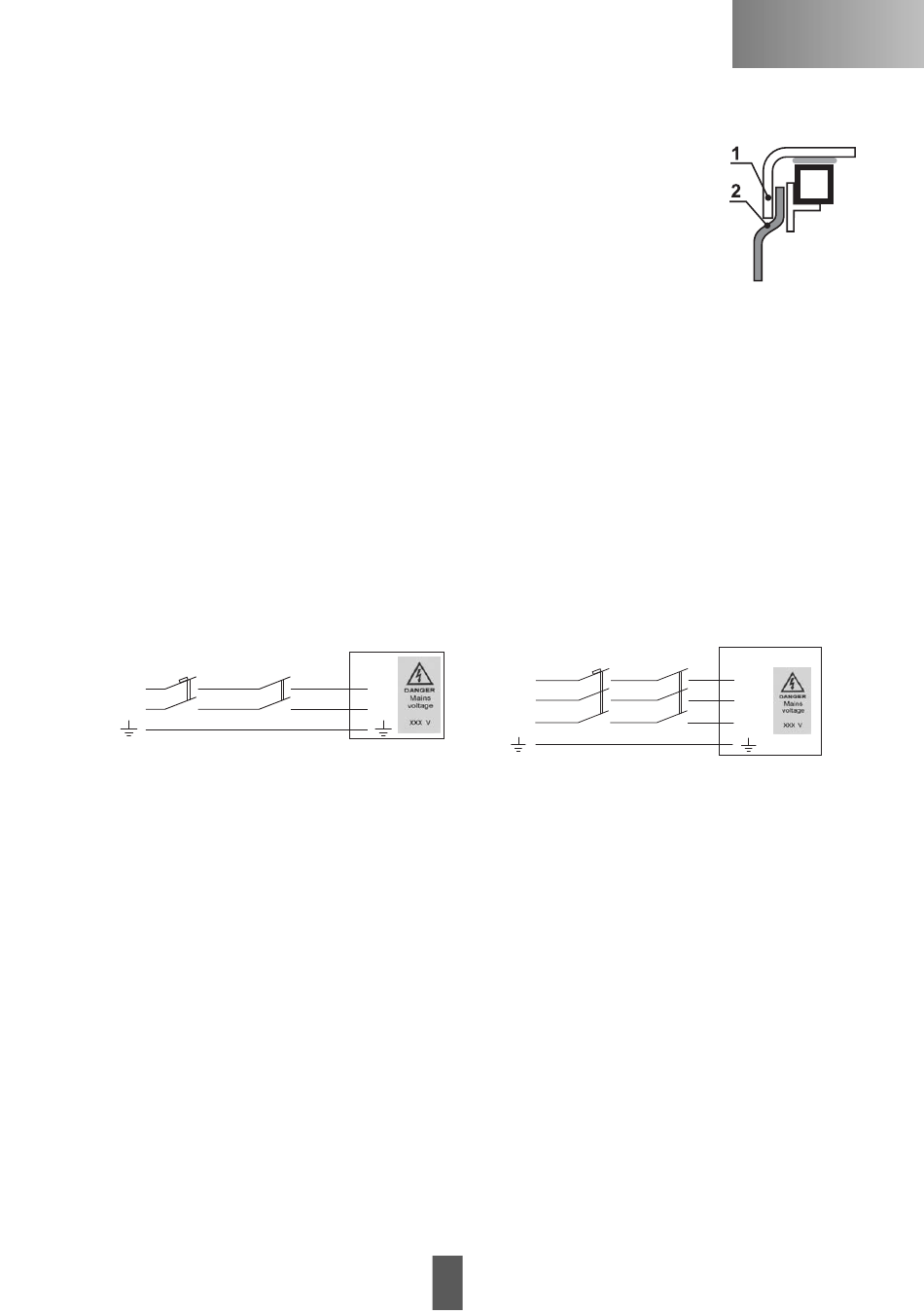

Zur Montage der Platte (2) schieben Sie sie unter den Rand (1) der Wanne und befestigen Sie sie mit Schrauben.

4. Anchluss an das Stromnetz

Die Wannen sind für den Gebrauch in Stromnetzen vorgesehen, die mit Neutralleiter und einem an den Neutralleiter mit
äquivalentem Potential stationär angeschlossenen Schutzleiter versehen ist (System TN-S). Alle Stromanschlüsse bei
der Installierung der Wanne sind von einer vom Hersteller bevollmächtigten Person oder einem attestierten Elektriker
auszuführen.
NB!. Überzeugen Sie sich vor dem Anschluss an das Stromnetz, dass es keine Spannung in den Leitungen gibt. Der
1 2
L
N
Stromanschluss muss den an der Datenplatte angeführten Daten entsprechen.
Die Wanne wird an das Stromnetz stationär gemäß Schema 1 angeschlossen oder die Wanne mit Wasseraufwärmungssystem
gemäß Schema 2. Beim Anschluss sind die lokalen Anforderungen und die für die eine Phase erlaubte Belastung zu
beachten.
Schema 1
1. Stromnetz 230 V 50 Hz
2. Schutzschalter
3. Schutzvorrichtung für Notstrom
4. Anschlussklemmen der Wanne
Die Speiseleitung wird an die mit entsprechender Markierung versehene Plastikdose durch die freie Kabelbuchse
angeschlossen. Beim Zudrehen der Kabelbuchse ist die Buchsendichtung um die Kabel so zu spannen, dass man sich
visuell davon überzeugen kann, dass die Dichtung wasserdicht ist und dass der Deckel der Plastikdose nach dem Anschluss
der Speiseleitung ordentlich geschlossen ist.
Der Stromversorgungskreis der Wanne muss durch die für Notstrom vorgesehene Schutzvorrichtung, deren Anwendungsstrom
nicht höher als 30 mA ist, sowie durch einen auf den Anwendungsstrom der Wanne angepassten Schutzschalter
geschützt sein.
NB! Zwecks Unifi zierung des lokalen Zusatzpotentials sind alle sich im gleichen Raum befi ndenden übrigen Teile von
elektrischer Leitfähigkeitunbedingt an die Erdungsklemme des Rahmens der Wanne anzuschließen:
aus Metall hergestellte Wasser-, Gas-, Kanalisations- und andere Röhre;
-
aus Metall hergestellte Röhre der Zentralheizung und der Luftkonditioniergeräte;
-
aus Metall hergestellte Baukonstruktionen;
-
sonstige Metallkonstruktionen, wo elektrisches Potential entstehen kann,
-
PS! Bei der Anbringung des Mischers ist er an die Anschlussklemme des Wannenrahmens durch eine Leitung mit
einem Querschnitt von min 2,5 mm
3 4
L
N
Schema 2
1. Stromnetz 230/400 V (2N) 50 Hz
2. Schutzschalter
3. Schutzvorrichtung für Notstrom
4. Anschlussklemmen der Wanne
anzuschließen.
2
29
1 2
3
L1
L2
N
DE
4
L1
L2
N
