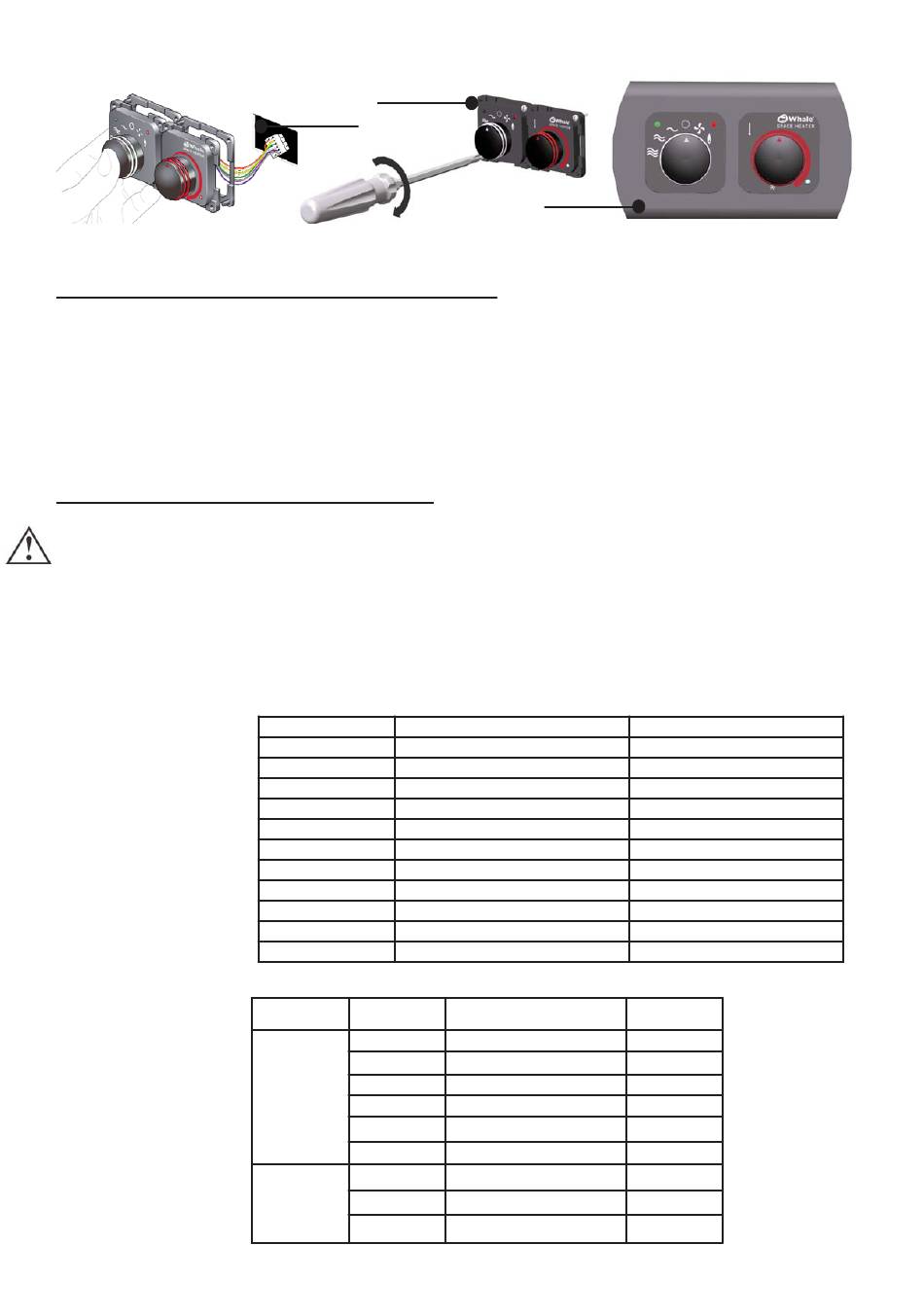

Figura 25 Inserimento del pannello di controllo
Opzione 2 – Montaggio del pannello di controllo Whale Duo
Il pannello di controllo Whale Duo necessita di un intaglio di 118 mm x 64 mm (larghezza x altezza). Far passare i
cavi attraverso l'intaglio e collocare nella posizione desiderata. Fissare con le 2 viti (n° 4 x ¾") fornite e applicare
quindi il telaio di copertura.
In alcuni casi potrebbe essere necessario effettuare le connessioni dei cablaggi al punto 11 prima di fissare il
pannello di controllo Whale Duo alla parete.
Passo 11 – Collegamenti elettrici 12 V CC
Installazione del costruttore del veicolo – SH2212B
ATTENZIONE: scollegare sempre l'apparecchio dall'alimentazione elettrica prima di operare sui componenti elettrici.
La stufa, il pannello di controllo della stufa Whale e il pannello di controllo Whale Due sono forniti completi dei
connettori elettrici raccordati.
La stufa e il pannello di controllo Whale® sono progettati per essere integrati nel fascio di cavi del camper. La stufa è
dotata di una presa serie JST VL a 12 poli, mentre il pannello di controllo è dotato di prese JST VL a 6 e 3 poli. Per
connettere la stufa al pannello di controllo sono necessari 9 cavi; un'alimentazione elettrica a 12 V CC e 0 V CC
deve essere connessa alla presa a 12 poli della stufa.
Nota bene: Whale raccomanda di installare un fusibile automobilistico da 5 A nell'alimentazione a 12 V CC.
Tabella 1: collegamenti
alla stufa
Tabella 2: collegamenti al
pannello di controllo
Mounting Frame
Cut Out
Figura 26 Fissaggio del pannello di controllo
Numero terminale
1
2 0 V al pannello interruttori
3
4
5
6
7
8
9
10
11
Numero
Connettore
terminale
1
2
3
Connettore a
6 poli 4
5
6
1
Connettore a
2
3 poli
3
Surround Frame
Figura 27 Pannello di controllo installato
Descrizione
Interruttore comune
Interruttore ventilatore
Interruttore elettrico 1
Interruttore elettrico 2
Interruttore elettrico 3
Interruttore bruciatore
LED bruciatore
LED bloccaggio
Alimentazione 12 V
Alimentazione 0 V
Descrizione
Interruttore comune
Interruttore bruciatore
Interruttore ventilatore
0 V al pannello interruttori
LED bruciatore
LED bloccaggio
Interruttore elettrico 1
Interruttore elettrico 1
Interruttore elettrico 1
