Whale SH2202 Installations- Und Gebrauchsanweisung Seite 128

Gastrycket måste verifieras vid trycktestpunkten.
OBS: driftstrycket för gasförsörjningen måste vara antingen 28-30mbar butan eller 30m bar-37mbar
propan.
Kalluftsintag
Kupéärmare
Varmluftsutblås
Gas In
Fordonets golv
Gasledning

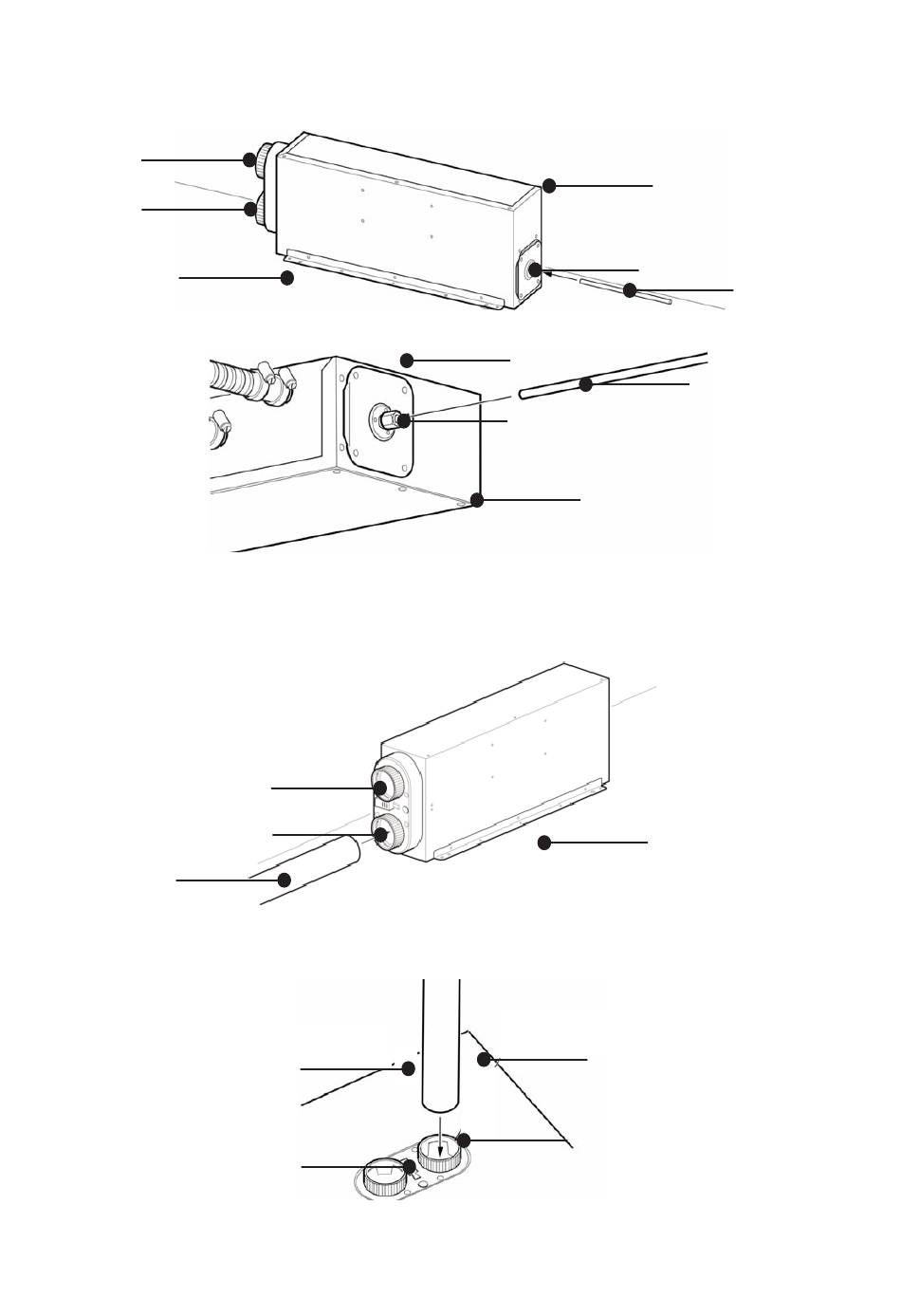

Fig. 18 Invändig installation - anslutning till gasförsörjning
Fordonets golv
Gasledning
Gas In
Kupéärmare
Fig. 19 Undergolvinstallation - anslutning till gasförsörjning
Steg 8 Invändig och undergolvinstallation - montering av varmluftskanaler
För att montera kanalen, tryck på den på 'utblås'-munstycket, där den hålls fast av munstycket.
Kalluftsintag
Varmluftsutblås
Fordonets golv
Kanal
Fig. 20 Invändig installation - anslutning till varmluftskanal
Vid montering av undergolv-kupévärmare: montera luftkanalen i varmluftsutblåsmunstycket enligt illustationen.
Fordonets golv
Kanal
Kalluftsintag
Varmluftsutblås
Fig. 21 Undergolvinstallation - anslutning till varmluftskanal
128
