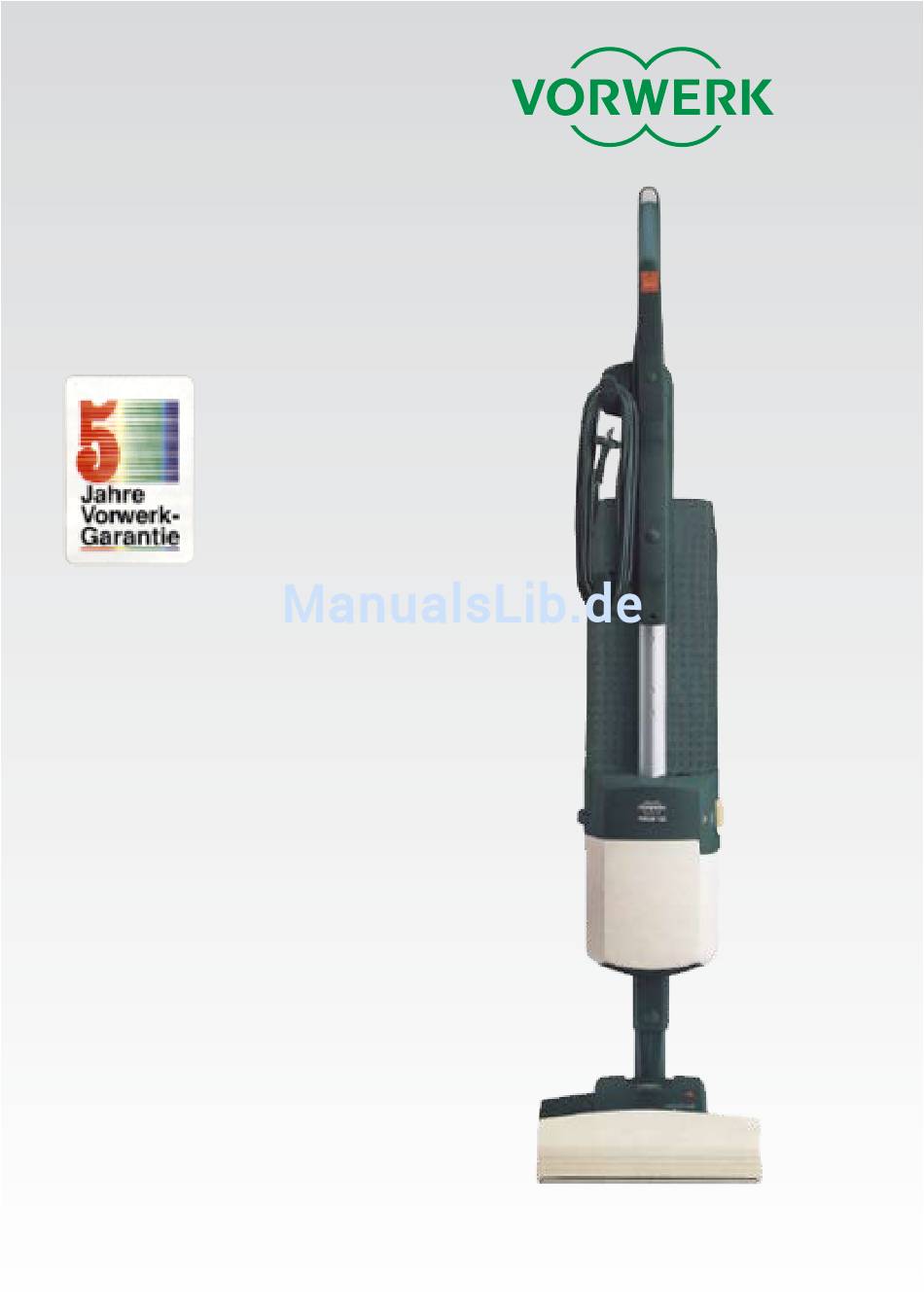

- Seite 1 Gebrauchsanleitung Handstaubsauger Kobold 122 Teppich-Bürste 340 Der Meistgekaufte in Deutschland...
-
Seite 2: Ein Wort Zuvor
Umweltschutz Bei Vorwerk ist der Umweltschutz ein Wir danken Ihnen für das Vertrauen, das wichtiges Unternehmensziel, das in sei- Sie dem Hause Vorwerk durch den Erwerb nem Handeln deutlich wird. dieses fortschrittlichen Gerätes entgegen- gebracht haben. Es wird Ihnen während Vorwerk ist Mitglied des Dualen Systems vieler Jahre ein nützlicher Helfer im Haus-... -
Seite 3: Wichtige Hinweise
Fachkräften ausgeführt werden. Durch unsachgemäße Reparaturen oder bei nicht bestimmungsgemäßem Gebrauch können erhebliche Gefahren für den Benutzer entstehen. Falls Sie eine Beschädigung insbesondere am Gehäuse oder am Stiel des Staub- saugers feststellen, lassen Sie Ihren Staubsauger sofort vom Vorwerk- Kundendienst überprüfen, um Folgenschäden zu vermeiden. -

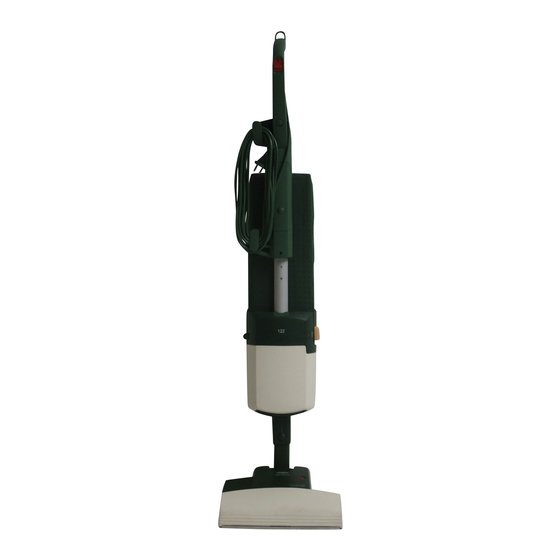

Seite 4: Beschreibung Handstaubsauger Kobold 122
Beschreibung Handstaubsauger Kobold 122 Aufhängeöse Handgriff Ein- und Ausschalter Entriegelungstaste für Handgriff Leitungshalter, drehbar Anschlußleitung Telekopstiel Entriegelungstaste für Stielverstellung Leitungshalter Steckdose für Handgriff Filterkassette Entriegelungstaste für Stiel Entriegelungstaste für Filterkassette Filterwechselanzeige Motorkopf Griffmulde Ansaugsstutzen Entriegelungsknopf für Zubehör Teppich-Bürste... -
Seite 5: Beschreibung Zubehör
Beschreibung Zubehör Teppich-Bürste 340 zum gründlichen Bürstensaugen von fast allen Teppichen und Teppichböden. Kombidüse zum Saugen von allen Hartböden sowie von allen Teppichen und Teppichböden. Elektro-Saugschlauch zum Anschließen des Überbodenzubehörs. Aber auch Teppich-Bürste und Kombidüse können an den Saugschlauch angeschlos- sen werden. - Seite 6 Beschreibung Zubehör Polster-Boy zum gründlichen Bürstsaugen von allen Polsterstoffen sowie zum Reinigen mit Polster-Schnee. Fügendüse mit Aufsteckbürste zum Entstauben von Heizkörpern und Jalousien, ohne Aufsteckbürste zum Säubern von Falten und Ritzen. Textildüse zum Entstauben von allen Textilien Gewe- ben sowie von Polstern und Matratze. Möbelpinsel zum Entstauben von Möbeln, Büchern, Bilderrahmen, Fußleisten u.
- Seite 7 Filtertüten mit automatischem Staubverschluß. Luft-Frischer damit beim Saugen eine duftige Frische den Raum erfüllt. Gerätehalter zum richtigen Aufbewahren von Kobold und Saugschlauch (s. Seite 0).
-
Seite 8: Herrichten Des Staubsaugers
Herrichten des Staubsaugers Filterkassette senkrecht von oben auf den Motorknopf drücken, bis sie auf beiden Seiten deutlich spürbar einrastet. Unbe- dingt darauf achten, daß die Seiten richtig zugeordnet sind, siehe Abbildung. Stiel und Handgriff zusammenstecken, bis sie einrasten. Stiel in die vorgesehene Öffnung am Motor- kopf schieben, bis er einrastet. - Seite 9 Anschließen der Teppich-Bürste Vor dem Anschließen der Teppich-Bürste farbige Schutzfolie von der bodenplatte abziehen. Gelenkstutzen der Teppich-Bürste und den Ansaugstutzen des Kobolds ineinander- stecken, bis der Knopf einrastet. Zum Abnehmen auf den Entriegelungs- knopf im Ansaugstutzen drücken, und dann Teppich-Bürste, gegebenenfalls mit etwas Kraftanwendung.
- Seite 10 Herrichten des Staubsaugers Zum bequemen Arbeiten im Überbodenbereich Handgriff umstecken: Entriegelungstaste im Handgriff drücken und diesen vom Stiel abziehen. Falls der Stiel nicht auseinandergezogen ist, Entriegelungstaste für die Stielverste lung drücken und Stiel auf die zweite oder dritte Position stellen. Handgriff auf der Motorkopfseite in die Steckdose des Stielgehäuses schieben, …...
- Seite 11 Gewünschtes Zubehörteil (Abb. Polster- Boy) in den Saugschlauch stecken, bis er einrastet. Zum Arbeiten an schlecht erreichbaren Stellen, z.B. oben unter der Decke, zusätz- lich das Teleskoprohr in den Saugschlauch stecken. Dann die Zubehörteile in das Teleskoprohr stecken (kein Elektrozubehör). Das Teleskoprohr läßt sich durch einfaches Auseinanderziehen verlängern.
-
Seite 12: Arbeiten Mit Dem Staubsauger
Arbeiten mit dem Staubsauger Anschließen an das Stromnetz Gegebenenfalls Zuleitung vom Gerät nehmen, dazu oberen Leitungshalter nach unten drehen. Stecker in Schukosteckdose stecken. An Arbeitsbedingungen anpassen Staubsauger durch Verstellen des Stiels Oder Umstecken des Handgriffs den Arbeitsbedingungen (z.B. Treppen, Eng- stellen, Transport) und der Körpergröße des Benutzers anpassen. - Seite 13 Teppich-Bürste Vor der Inbetriebnahme farbige Schutzfolie von der Bodenplatte abziehen Achtung Nicht über die Anschlußleitung des Staubsaugers fahren. Grundsätzlich dürfen alle Teppiche mit der Teppich-Bürste gesäubert werden. Bei hochflorigen und locker verarbeiteten Wollteppichen und berberähnlicher Ausle- geware kann unter Umständen ein erhöhter Wollabrieb eintreten.
-
Seite 14: Arbeiten Mit Dm Staubsauger
Arbeiten mit dm Staubsauger Die Teppich-Bürste saugt vorne bis zum Rand. An den Seiten saugt und bürstet sie bis zum Rand. Durch die T-Form und durch den dreh- und kippbaren Gelenkstutzen er- reicht sie auch sonst unzugängliche Stellen und läßt sich leicht führen. Der Kobold läßt sich mit der Teppich-Bürste ganz flach auf den Borden schwenken. - Seite 15 Der Polster-Boy ist aufgrund eines eigenen Motors bestens geeignet, Polstermöbel neben dem Absaugen gründlich auszu- bürsten. =Flächen saugen Die Saugöffnung sollte beim Arbeiten voll- ständig auf dem Polsterstoff aufliegen. = Fugen saugen Zum Absaugen von Falten und Knöpfen oder wenn größere Saugkraft benötigt wird, Umschaltheben auf „Fugen saugen“...
- Seite 16 Arbeiten mit dem Staubsauger Die Textildüse dient zum Entstauben von allen textilen Geweben sowie von Polster und Matratzen. Haare, Fäden und Fusseln werden schnell und grünlich entfernt. Der Saugschuh ist zur Wartung abnehmbar (siehe Seite 0). Der Möbelpinsel eignet sich zum Entstau- ben von Möbeln, Bilderrahmen, Büchern oder Fußleisten.
-
Seite 17: Wartung Und Pflege
Wartung und Pflege Vor jeder Wartung und Reinigung Netzstecker ziehen! Filtertütenwechsel Wenn die Filterwechselanzeige leichtet, sollte die Filtertüte gewechselt werden, da die Poren der Filtertüte größtenteils verstopft sind und daher der Staubsauger nur noch ca. 50% seiner Leistung erbringt. Es ist dabei unerheblich, wie voll die Tüte erscheint. - Seite 18 Wartung und Pflege Neue Filtertüte in Längsrichtung glattzie- hen und in die Filterkassette versenken. Halteplatte mit den beiden Nasen in de Aussparungen an der Motorkopfseite legen und in Höhe der Filtertüten-Öffnung auf den Rahmen drücken, bis sie deutlich hörbar einrastet. Filterkassette mit der Dichtklappe verschließen –...
- Seite 19 Filtertüte ist. Die geriffelten Griffflächen des Feinfilter- korbs müssen wieder in die Aussparungen im Rahmen des Stoffbeutels einrasten. Dazu Feinfilterkorb am besten über eine Tischkante stellen. Zur eventuellen Geruchsverbesserung nur Vorwerk-Luftfrischer verwenden. Andere Marken könnten die Filtereigenschaften des Hygiene-Feinfilters negativ beeinflussen.
- Seite 20 Wartung und Pflege Polster-Boy Zum Reinigen des Polster-Boy den Saug- schuh nach vorne abziehen. Auch die Bürste nach vorne abziehen und reinigen. Beim späteren Aufschieben darauf achten, daß beide wieder richtig festsitzen. Gerät abbürsten und abwischen, auf keinen Fall unter fließendem Wasser reinigen. Die Zähne des Saugschuhs helfen bei der Säuberung der Bürste von Fasern und Flusen.
-
Seite 21: Wartung Der Teppich-Bürsten
Wartung der Teppich-Bürsten Vor jeder Wartung und Reinigung Netzstecker ziehen und... Teppich-Bürste vom Staubsauger abnehmen. Blinken der Blockieranzeige: Die Bürsten sind blockiert. Ursache beseitigen und Einschaltknopf drücken. Größere eingesaugte Teile (Kordel, Putzlap- pen) oder zwischen Bürste und Antriebs- welle eingewickelte Fäden und Haare können eine Blockierung verursachen. -
Seite 22: Wartung Der Teppich-Bürste
Wartung der Teppich-Bürste Auswechseln der Rundbürsten Bitte hin und wieder kontrollieren, ob die schwarzen Borstenbüschel noch länger sind als die roten Einzelbüschel; falls nicht: Rundbürsten auswechseln da sie keine Bürstwirkung mehr haben. Teppich-Bürste vom Staubsauger abneh- men. Haube an der Griffleiste fassen, aufziehen und umklappen. - Seite 23 Störung Sollten Kobold oder Teppich-Bürste in ihrer Leistung nachlassen, liegt eventuell eine Verstopfung vor. Bitte prüfen und Störungs- ursache gegebenenfalls beseitigen. Bei einer Verstopfung des Staubsaugers reicht den meisten Fällen schon das Einsetzen einer neuen Filtertüte. Bei einer Verstopf- ung der Teppich-Bürste Klappe an der Unterseite öffnen, dazu mit einer Münze oder ähnlichem die beiden Schrauben neben den Laufrollen losdrehen.
-
Seite 24: Technische Daten
Technische Daten Nachbestell-Möglichkeiten Sie haben ein Qualitätsprodukt von Vorwerk Handstaubsauger Kobold 122 erworben; damit Sie immer den vollen Nutzen Sicherheitszeichen von seiner Qualität haben, empfehlen wir Ihnen, jederzeit ausreichend Pflegemittel und Ersatz funk- doppelt VDE-Zeichen für Verschleiß- und Verbrauchsteile im Haus zu entstört... - Seite 25 Teppich-Bürste Polster-Boy Einbauküchen Vorwerk bietet seine Geräte, Zubehörteile oder Verbrauchsmaterialien über Fachberater mit gültigem Vorwerk-Ausweis an, nicht auf Märkten, in Einkaufszentren oder Ladengeschäften. Für alle dort gekauften Produkte übernimmt Vorwerk keine Garantiehaftung. Vorwerk Elektrowerke Stiftung & Co. KG Wuppertal 01529-045-80...
