Inhaltszusammenfassung für Vorwerk Kobold 121
- Seite 1 Gebrauchsanleitung Handstaubsauger Kobold 121 Teppich-Bürste 340...
-
Seite 2: Ein Wort Zuvor
Umweltschutz Bei Vorwerk ist der Umweltschutz ein Wir danken Ihnen für das Vertrauen, das wichtiges Unternehmensziel, das in Sie dem Hause Vorwerk durch den Erwerb seinem Handeln deutlich wird. dieses fortschrittlichen Gerätes entgegen- gebracht haben. Es wird Ihnen während Vorwerk ist Mitglied des Dualen Systems vieler Jahre ein nützlicher Helfer im Haus-... -
Seite 3: Wichtige Hinweise
Fachkräften ausgeführt werden. Durch unsachgemäße Reparaturen oder bei nicht bestimmungsgemäßem Gebrauch können erhebliche Gefahren für den Benutzer entstehen. Falls Sie eine Beschädigung insbesondere am Gehäuse oder am Stiel des Staub- saugers feststellen, lassen Sie Ihren Staubsauger sofort vom Vorwerk- Kundendienst überprüfen, um Folgenschäden zu vermeiden. -
Seite 4: Beschreibung

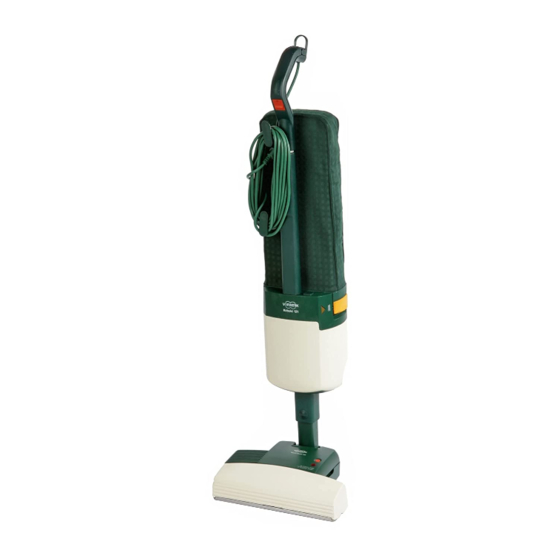

Beschreibung Kobold 121 Aufhängeöse Handgriff Ein- und Ausschalter Leitungshalter, drehbar Anschlußleitung Systemstil (paßt auch zum Teppich-Frischer) Entriegelungstaste für Stielverstellung Filterkassette (innen: Hygiene-Feinfilter) Leitungshalter Entriegelungstaste für Stiel Entriegelungstaste für Filterkassette Filterwechselanzeige Motorkopf Griffmulde Ansaugsstutzen Entriegelungsknopf für Zubehör Teppich-Bürste... - Seite 5 Zubehör Teppich-Bürste 340 zum gründlichen Bürstensaugen von fast allen Teppichen und Teppichböden. Kombidüse zum Saugen von allen Hartböden sowie von allen Teppichen und Teppichböden. Elektro-Saugschlauch zum Anschließen des Überbodenzubehörs. Aber auch Teppich-Bürste und Kombidüse können an den Saugschlauch angeschlos- sen werden. Teleskoprohr auseinanderziehbar, zum Arbeiten an schlecht erreichbaren Stellen.
- Seite 6 Beschreibung Tragegriff zum bequemen Handhaben des Kobolds bei allen Arbeiten im Überbodenbereich. Polster.Boy zum gründlichen Bürstsaugen von allen Polsterstoffen sowie zum Reinigen mit Polster-Schnee. Fügendüse mit Aufsteckbürste zum Entstauben von Heizkörpern und Jalousien, ohne Aufsteckbürste zum Säubern von Falten und Ritzen. Textildüse zum Entstauben von allen Textilien Gewe- ben sowie von Polstern und Matratze.
- Seite 7 Möbelpinsel zum Entstauben von Möbeln, Büchern, Bilderrahmen, Fußleisten u. a. Filtertüten doppelwandig, damit sie viel Staub aufneh- men; ungebleicht, damit sie die Umwelt schonen. Luft-Frischer damit beim Saugen eine duftige Frische den Raum erfüllt.
-
Seite 8: Herrichten Des Staubsaugers
Stiel in die vorgesehene Öffnung am Mo- torkopf schieben, bis er einrastet. Zum Abnehmen des Stiels Entriegelungs- taste drücken. Vorwerk-Produkte sind weigehend aufei- nander abgestimmt, folgerichtig gibt es zum Teppich-Frischer und zum Kobold nur einen einheitlichen Stiel, den Systemstiel. Der Stiel des Kobolds ist ein Teleskopsiel mit drei Raststellungen. - Seite 9 Anschließen der Teppich-Bürste Vor dem Anschließen der Teppich-Bürste farbige Schutzfolie von der Bodenplatte ab- ziehen, soweit dies werkseitig nicht bereits geschehen ist. Gelenkstutzen der Teppich-Bürste und den Ansaugstutzen des Kobolds ineinanderste- cken, bis der Knopf einrastet. Zum Abnehmen auf den Entriegelungs- knopf im Ansaugstutzen drücken, und dann Teppich-Bürste, gegebenenfalls mit etwas Kraftanwendung.
- Seite 10 Herrichten des Staubsaugers Dann gewünschtes Zubehörteil (Abb. Polster-Boy) in den Saugschlauch stecken, bis es einrastet. Zum Arbeiten an schlecht erreichbaren Stellen, z.B. oben unter der Decke zusätz- lich das Teleskoprohr in den Saugschlauch Stecken. Dann die Zubehörteile in das Teleskoprohr stecken. Das Teleskoprohr läßt sich durch einfaches Auseinanderziehen verlängern.
-
Seite 11: Arbeiten Mit Dem Staubsauger
Arbeiten mit dem Staubsauger Anschließen an das Stromnetz Gegebenenfalls Zuleitung vom Gerät nehmen, dazu oberen Leitungshalter nach unten drehen. Stecker in Schukosteckdose stecken. An Arbeitsbedingungen anpassen Staubsauger durch Verstellen des Stiels (s. Seite 8) den Arbeitsbedingungen (z.B. Treppen, Engstellen, Transport) und der Kör- pergröße des Benutzers anpassen. -
Seite 12: Arbeiten Mit Dm Staubsauger
Arbeiten mit dm Staubsauger Teppich-Bürste Vor der Inbetriebnahme bitte farbige Schutzfolie der Bodenplatte abziehen, soweit dies werksseitig noch nicht gesche- hen ist. Achtung Nicht über die Anschlußleitung des Staubsaugers fahren. Grundsätzlich dürfen fast alle Teppiche mit der Teppich-Bürste gesäubert werden. Bei hochflorigen und locker verarbeiteten Wollteppichen und berberähnlicher Ausle- geware kann unter Umständen ein erhöhter... - Seite 13 Die Teppich-Bürste saugt vorne bis zum Rand. An den Seiten saugt und bürstet sie bis zum Rand. Durch die T-Form und durch den dreh- und kippbaren Gelenkstutzen er- reicht sie auch sonst unzugängliche Stellen und läßt sich leicht führen. Der Kobold läßt sich mit der Teppich-Bürste ganz flach auf den Borden schwenken.
- Seite 14 Arbeiten mit dem Staubsauger Saugschlauch Zum möglichst ausgewogenen Tragen des Kobolds den Stiel ganz zusammenschieben und kurz über dem Motorkopf anfassen. Besitzer des Tragegriffs tauschen diesen gegen den Stiel (s. Seite 0) Das auf den folgenden Seiten beschriebene Zubehör sollte an den Saugschlauch ange- schlossen werden.
- Seite 15 Die Fugendüse ohne Aufsteckbürste dient zum grünlichen Saugen von Falten und Rit- zen zwischen Polstern, Möbelreihen oder Matratzen u. ä. Die Textildüse dient zum Entstauben von Matratzen, Polstern und anderen textilen Geweben. Haare, Fäden und Fusseln werden schnell und gründlich entfernt. Der Saugschuh ist zur Wartung abnehmbar (siehe Seite 8).
-
Seite 16: Wartung Und Pflege
Wartung und Pflege Vor jeder Wartung und Reinigung Netz- stecker ziehen! Filtertütenwechsel Wenn die Filterwechselanzeige leuchtet, sollte die Filtertüte gewechselt werden, da die Poren der Filtertüte größtenteils verstopft sind und daher der Staubsauger nur noch ca. 50% seiner Leistung erbringt. Es ist dabei unerheblich, wie voll die Tüte erscheint. - Seite 17 Benutzte Filtertüten dürfen nicht wieder verwendet werden, weil ihre Poren ver- stopft sind und der Sauger keine genü- gende Leistung mehr erbringt. Nur original Vorwerk Filtertüten verwen- den, damit der Staubsauger immer seine volle Leistung erbringt. Vorwerk-Filtertüten sind umweltfreundlich aus ungebleichtem Filterpapier hergestellt.
- Seite 18 Wartung und Pflege Polster-Boy Zum Reinigen des Polster-Boy den Saugschuh nach vorne abziehen. Auch die Bürste nach vorne abziehen und reinigen. Beim späteren Aufschieben darauf achten, daß beide wieder richtig festsitzen. Gerät abbürsten und abwischen, auf keinen Fall unter fließendem Wasser reinigen. Die Zähne des Saugschuhs helfen bei der Säuberung der Bürste von Fasern und Flusen.
- Seite 19 Vor jeder Wartung und Reinigung Netzstecker ziehen und Teppich-Bürste vom Staubsauger abnehmen. Blinken der Blockieranzeige: Die Bürsten sind blockiert. Ursache beseitigen und Einschaltkopf drücken. Größere eingesaugte Teile (Kordel, Putzlap- pen) oder zwischen Bürste und Antriebs- welle eingewickelte Fäden und Haare können eine Blockierung verursachen.
-
Seite 20: Auswechseln Der Rundbürsten
Auswechseln der Rundbürsten Bitte hin und wieder kontrollieren, ob die schwarzen Borstenbüschel noch länger sind als die roten Einzelbüschel; falls nicht: Rundbürsten auswechseln, da sie keine Bürstwirkung mehr haben. Teppich-Bürste vom Staubsauger abneh- men. Haube an der Griffleiste fassen, aufziehen und umklappen. Die Rundbürsten an dem weißen bzw. -
Seite 21: Technische Daten
In den meisten Fällen reicht schon das Einsetzen Motor einer neuen Filtertüte. Wartungsfreier Universalmotor. Ansonsten rufen Sie bitte den Vorwerk-Kunden- Gebläse dienst. Einstufiges Radialgebläse. Gehäuse Nur ca. 0 mm hoch, mit zusätzlicher halbelastischer Außenhaut. Anschlußwerte Für 0 Volt Wechselstrom, Nennleistung 50 Watt, Aktionsradius 7,0 m nach DIN IEC . - Seite 22 Teppich-Frischer Bodenstaubsauger Tiger Handstaubsauger Kobold Teppich-Bürste Polster-Boy Einbauküchen Vorwerk Elektrowerke Stiftung & Co. KG Wuppertal 01609-0894-80...
